принтер mendel90

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: принтер mendel90

Сообщение FireFly » 17 ноя 2012, 20:45

Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: принтер mendel90

Сообщение faeton13 » 18 ноя 2012, 04:00

karabas2011 писал(а):Кто-то здесь предлагал нагревпанели MK2 - киньте ссылку. Мне надо купить несколько штук (5минимум)
http://www.ebay.com/itm/RepRap-PCB-Heatbed-MK2-Improved-heated-bed-Prusa-Mendel-/270938872936?_trksid=p5197.m1992&_trkparms=aid%3D111000%26algo%3DREC.CURRENT%26ao%3D1%26asc%3D14%26meid%3D3534462052815914073%26pid%3D100015%26prg%3D1006%26rk%3D1%26sd%3D270938872936%26
)

могу 10к 2-х омных продать )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение karabas2011 » 19 ноя 2012, 02:14

да я видел этого продавца- у него есть странный фидбек по этой панели но чел пока не ответил на мой вопрос
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение setar » 19 ноя 2012, 10:47

http://reprap.me/ - на панельке написано, я так понял они их делают

Добавлено спустя 2 минуты 52 секунды:
всмысле вопросы можно им задавать (а на ebay покупать - дешевле)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение karabas2011 » 19 ноя 2012, 15:19

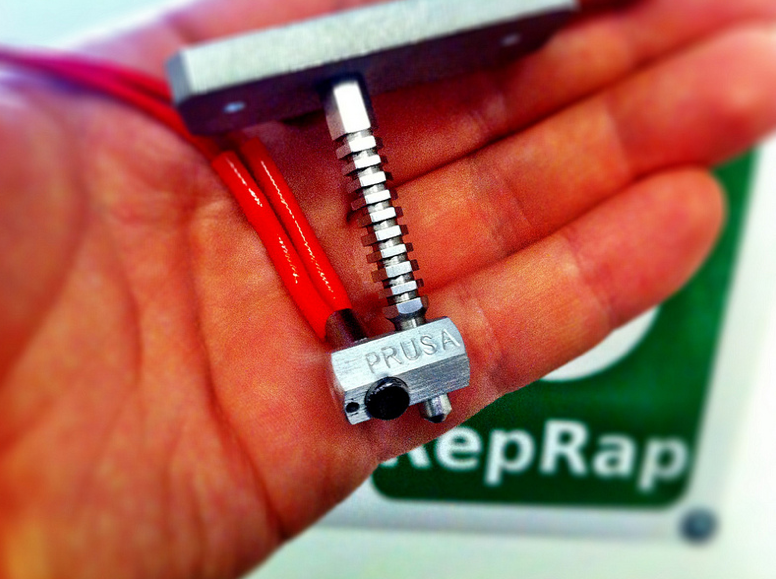

Прюша в своей мендель90-подобной prusa i3 применил очень странный хотенд - цельнометаллический, тонкий без термобарьера и без обдува. Никаких пояснений кроме фоток я не нашёл. Видать скоро будет революция.http://www.flickr.com/photos/prusajr/7841744792/
гугл "prusa nozzle"
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение setar » 19 ноя 2012, 17:00

все там стандартно.
черный брусок - PEEK

Добавлено спустя 1 час 29 минут 41 секунду:
думаю это нержавейка и внутри трубка тефлон до конца ребристой поверхности
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение faeton13 » 20 ноя 2012, 00:07

общался с прюшей. говорит - никакого тефлона. только нержавейка только хардкор!
цельно металлическое сопло. Толщина стенки в тонких местах - 0.5мм. внутри полировка "под зеркало". когда продавать надумает - не говорит. учитывая примерную себестоимость - дешевле было юзать ПЕЕК.

в общем дизайн офигенен но никакой революции. )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение karabas2011 » 20 ноя 2012, 02:45

а с чего там стоимость? шестигранные рёбра можно было круглыми оставить. Полировка тоже какбы не проблема - точность то не нужна. Вот сопло 0.3 (или сколько там у него( в нержавейке сверлить - это да. Прюша решил свою контору основать - видать сопло будет первым коммерческим продуктом.Чертежи бы раздобыть...
ЗЫ а нагревалка надета тоже из нержавейки или алюминиевая?
ЗЫЫ 0.5мм стенка, ~3.2мм канал под пруток итого внешний диаметр получается 4.2мм. А по моему на фотке потолще будет
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение ruslanpopov » 21 ноя 2012, 02:21

Так у него 0.5мм в местах гребёнке, а на конце там толще. И сама гребёнка где-то в 7-8 мм.
Зачем чертежи, по фотке можно всё воспроизвести.
Собранный Mendel90v1 (акрил 6мм, валы 12мм, RAMPS 1.4 + Marlin) https://vk.com/id19523249
Аватара пользователя
ruslanpopov

Сообщения: 152
Зарегистрирован: 24 сен 2012, 11:45
Откуда: Снегири, МО
Skype: rpopov
прог. языки: Python, C
ФИО: Руслан Попов

Re: принтер mendel90

Сообщение faeton13 » 21 ноя 2012, 03:30

с стенки в 0.5 и стоимость.
это вроде как не совсем тривиальная задача. да и шлифовка глухого канала с заданной точностью тоже не 5 минут дело. как раз сверловка отвертия 0.3мм тут самое простое всего 3 диаметра надо просверлить. )

6-ти гранные ребра, банальный отход производства - точили из "карандаша".

Добавлено спустя 4 минуты 23 секунды:
ruslanpopov писал(а):Так у него 0.5мм в местах гребёнке, а на конце там толще. И сама гребёнка где-то в 7-8 мм.
Зачем чертежи, по фотке можно всё воспроизвести.


все бы замечательно, но тут пара мм не в том месте отличает офигенное сопло от УГ. QU-BP вроде по чертежам все делали. пока, судя по отзывам, получилось у них не то что должно было.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение ruslanpopov » 21 ноя 2012, 13:13

Если бы у меня был станок и непреодолимое желание сделать подобную голову, я бы поступил следующим образом.

Взял программу для моделирования (ещё лет 10 назад их рассылали пачками по запросу), нарисовал прототип головы, крепёж для нагревателя, указал материал и температуру нагревателя и посмотрел бы распределение температуры по голове.

В результате таких игр подобрал бы форму и размеры головы, соответствующие теплопроводности выбранного материала. Потом бы выточил голову по полученным размерам и проверил работу в реальности.

Последний абзац можно повторять до получения результата.

Хотя да, можно подождать распродажи от Прюши.
Собранный Mendel90v1 (акрил 6мм, валы 12мм, RAMPS 1.4 + Marlin) https://vk.com/id19523249
Аватара пользователя
ruslanpopov

Сообщения: 152
Зарегистрирован: 24 сен 2012, 11:45
Откуда: Снегири, МО
Skype: rpopov
прог. языки: Python, C
ФИО: Руслан Попов

Re: принтер mendel90

Сообщение karabas2011 » 21 ноя 2012, 13:31

на французском сайте мужик давно сделал цельнометаллическое сопло но с большими рёбрами которые обдувал куплером. на каждое ребро ставил датчик температуры так и проверял. Внизу у него 55С поэтому всё прекрасно работает. Прюша умудрился без обдува. Я пошёл к местному токарю тот сказал да с такой стенкой лучше на ЧПУ а у него будет долго и дорого. Теперь думаю что проще найти готовую трубочку а на неё насадить ребра от кулера.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение setar » 22 ноя 2012, 22:56

я могу промоделировать процесс распределения тепла (лучше без обдува - сам модель такую не построю, хотя есть знакомые которые это на работе каждый день делают)
вот только не понятно что смотреть на этой модели ?
к чему стремиться
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение karabas2011 » 23 ноя 2012, 02:45

к исключению термобарьера. Если удастся получить температуру над нагревателем чуть менее 60С всё отлично можно делать.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение yozik0ff » 23 ноя 2012, 23:20

Пришла мне шоколадка от MakerGear :beer:
Смотрю видео как правильно собирать печатающую головку.
Интересно, есть какиенибудь нюансы которые нужно учесть во время сборки?
Есть ли смысл пропаивать провода к нихромовой проволоке? Там ведь температура будет как в одном из филиалов ада, он ведь все равно расплавится.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++
