принтер mendel90

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: принтер mendel90

Сообщение karabas2011 » 13 ноя 2012, 18:20

Под направляющие. На моей фотке в центре и справа вверху. ABS
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение hudbrog » 13 ноя 2012, 18:48

Они великолепно печатаются без суппорта ровно так, как они у тебя там лежат. Полая внутренность печатается как мостик (bridge). Правда, kisslicer их не умеет, так что хз как с ним выйдет. Но суппорт оттуда вычищать - можно проклясть все )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: принтер mendel90

Сообщение karabas2011 » 13 ноя 2012, 19:38

ну на самом деле вычищать саппорт легче всего дремелем с правильной фрезой или накрайняк сверлом.
Но всё равно конечно гимор и самое главное за саппортом ещё и гнезда которые фиг почистишь
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение yozik0ff » 13 ноя 2012, 22:08

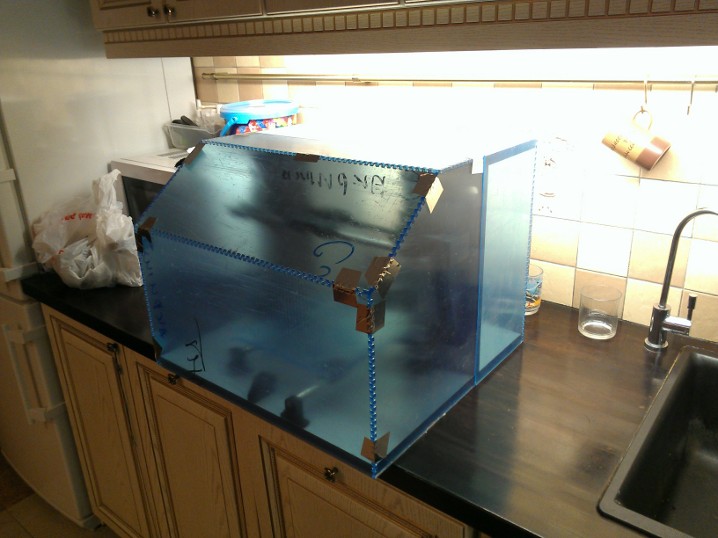

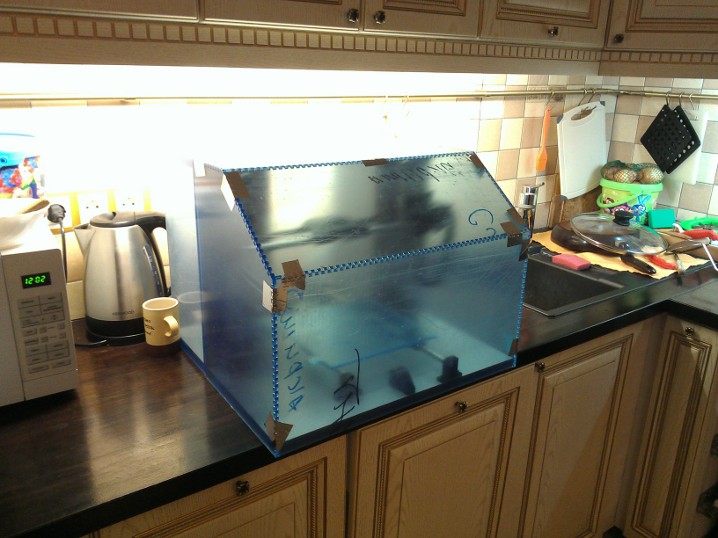

Пришел акрил.
На скотче наживулил, примерил.
Получилось брутально, с внушительными размерами.
Осталось только склеить и снять защитную пленку.
Вложения
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение yozik0ff » 14 ноя 2012, 20:56

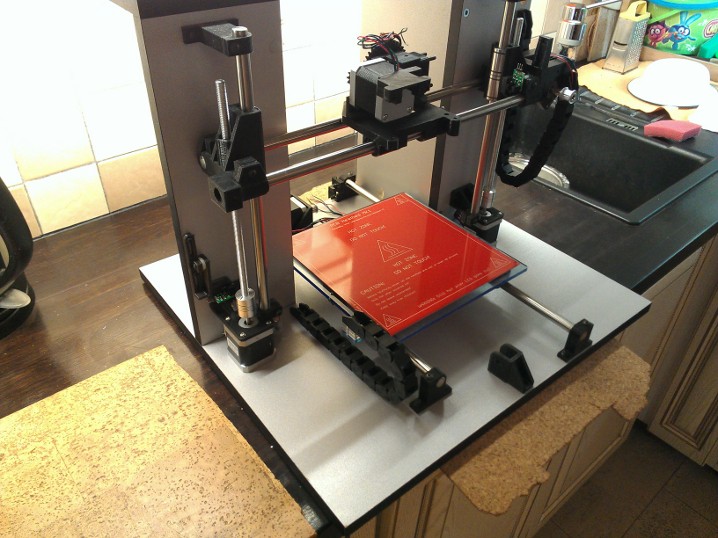

Прикрутил муфты для оси Z.
Немного собрал механику стола, с кабель каналом.
Осталось приобрести блок питания.
Склеить акриловый корпус.
И можно будет собирать принтер на чистовую с фиксатором резьбы.
Вложения
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение ruslanpopov » 14 ноя 2012, 23:40

Кабель-канал - это вот эти чёрные "гусеницы"?

P.S. Чета я отстаю на пару шагов :)
Собранный Mendel90v1 (акрил 6мм, валы 12мм, RAMPS 1.4 + Marlin) https://vk.com/id19523249
Аватара пользователя
ruslanpopov

Сообщения: 152
Зарегистрирован: 24 сен 2012, 11:45
Откуда: Снегири, МО
Skype: rpopov
прог. языки: Python, C
ФИО: Руслан Попов

Re: принтер mendel90

Сообщение yozik0ff » 15 ноя 2012, 08:22

Да, они самые.
Кабеля в порядке будут, изгиб кабелей будет более равномерен.

Стандартное решение с использованием шлейфа мне не очень понравилось.
Для датчика температуры шлейф еще можно использовать.
Шаговые двигатели - под большим вопросом. Моим двигателям нужно порядка 2.5амр. То сечение провода явно не будет хватать, провод просто не сможет пропустить через себя такой ток. Шлейф будет греться. Двигатель, в лучшем случаи не выйдет на полную мощность, в худшем случаи будет пропускать шаги.
Чтобы все было отлично, нужно использовать толстый провод и желательно в оплетке.

Питание нагревательного элемента стола. Схематично там сделано так что вместо одной жилы шлейфа параллельно используется несколько жил. Это немного улучшает ситуацию, но все равно этого мало. Таким образом сложно быстро нагреть стол, шлейф не позволит пропустить большой ток через себя.

Поэтому я и отказался от стандартного решения с использованием шлейфа.
Буду делать нормальные толстые провода, проложенные в кабельканалах.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение karabas2011 » 15 ноя 2012, 15:22

Народ а вы хоть раз слайсили эти детали киссом? возможно ли напечатать x-motor-bracket например - без саппорта? Каким слайсером лучше всего чтоб не париться
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение hudbrog » 15 ноя 2012, 15:45

slic3r их отлично режет.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: принтер mendel90

Сообщение setar » 15 ноя 2012, 16:00

karabas2011 писал(а):Народ а вы хоть раз слайсили эти детали киссом? возможно ли напечатать x-motor-bracket например - без саппорта? Каким слайсером лучше всего чтоб не париться

вот как раз мотор брекет и печатается с поддержкой, остальное без
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение faeton13 » 15 ноя 2012, 22:22

setar писал(а):
karabas2011 писал(а):Народ а вы хоть раз слайсили эти детали киссом? возможно ли напечатать x-motor-bracket например - без саппорта? Каким слайсером лучше всего чтоб не париться

вот как раз мотор брекет и печатается с поддержкой, остальное без


А зачем там поддержка? он нормально печатается без нее )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение setar » 15 ноя 2012, 23:48

в кислайсере нет пока что мостов, а без них не печатается.
вопрос был именно про него
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение karabas2011 » 16 ноя 2012, 01:55

setar писал(а):
karabas2011 писал(а):Народ а вы хоть раз слайсили эти детали киссом? возможно ли напечатать x-motor-bracket например - без саппорта? Каким слайсером лучше всего чтоб не париться

вот как раз мотор брекет и печатается с поддержкой, остальное без

А зачем нопхед сделал там глухие плоскости которые выламывать надо в этой детали?
по идее с поддержкой они нафиг не нужны
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение setar » 16 ноя 2012, 02:10

может и так, но тестировать н детали с временем печати порядка 4 часов как то не хочется :)
поддержка удаляется просто из этой детали
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение karabas2011 » 17 ноя 2012, 17:47

Кто-то здесь предлагал нагревпанели MK2 - киньте ссылку. Мне надо купить несколько штук (5минимум)
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
