Re: LCD + encoder + keys для RAMPS

Сообщение icehardy » 27 мар 2015, 20:25

DELTA_SEGMENTS_PER_SECOND было 200, по умолчанию
без экрана не тормозило
с экраном пришлось уменьшить до 80
на качестве вроде бы не сказалось
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: LCD + encoder + keys для RAMPS

Сообщение icehardy » 27 мар 2015, 21:53

Тоже давно думаю о таком переходе, но все нет варианта за приемлемую цену
или дешево, типа Arduino Due + RAMPS FD но с прошивкой еще тоже не все гладко
И опять огород с проводами, драйверами
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: LCD + encoder + keys для RAMPS

Сообщение gulik » 19 июн 2015, 15:29

goodwind писал(а):Постараюсь разобраться с наползающими стрелочками в меню и буду считать свою миссию выполненной.

Скажите, получилось ли разобраться со стрелочками?
Аватара пользователя
gulik

Сообщения: 3
Зарегистрирован: 19 июн 2015, 15:25

Re: LCD + encoder + keys для RAMPS

Сообщение Екатеринбуржец » 21 июн 2015, 20:11

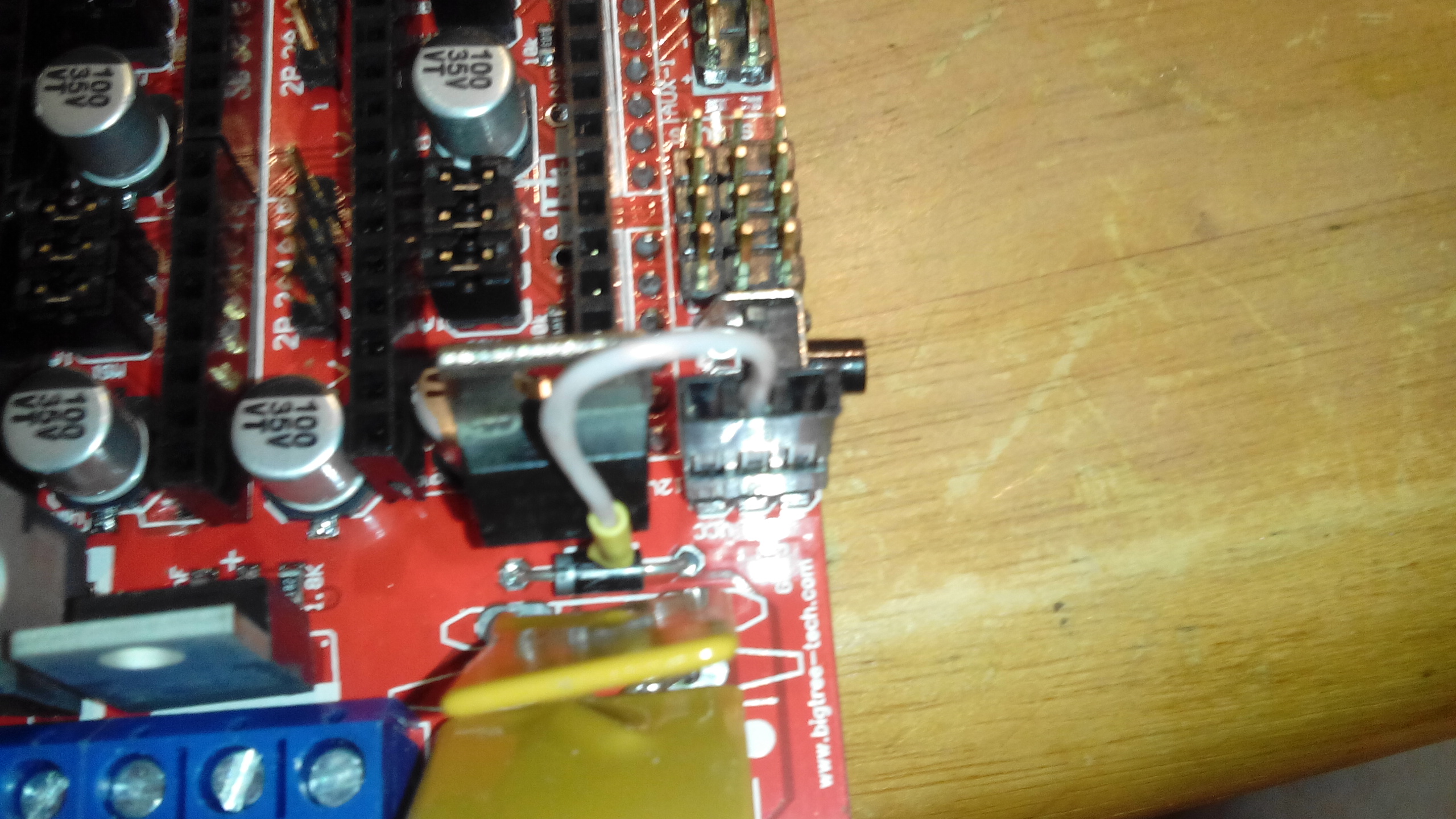

По поводу подачи питания 5 вольт на ардуину и обвес рампса от 12 вольт приходящих на разъем рампс.
На самом рампсе есть прекрасное место для установки стабилизатора 142ен5а
Напряжение идет со стабилизатора на разъем серво и далее через перемычку на саму плату рампс и ардуину. Перемычка нужна потому что разьем серво по питанию не подключен никуда.
Вложения
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: LCD + encoder + keys для RAMPS

Сообщение setar » 21 июн 2015, 22:53

у многих используется ATX блок питания, так вот фиолетовый провод решает эту проблему - там как раз 5V причем дежурные, работают даже при неподключенном на массу зеленом проводе включения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: LCD + encoder + keys для RAMPS

Сообщение icehardy » 04 дек 2015, 13:11

Наткнулся на контроллер интересный https://www.itead.cc/display/nextion/nextion-nx3224t024.html
http://ru.aliexpress.com/item/3-2-Nextion-HMI-Intelligent-Smart-USART-UART-Serial-TFT-LCD-Module-Display-w-Touch-Panel/32419462943.html?spm=2114.10010208.0.108.5dONmt
общение с ним по UART
Запрограммировать можно любой свой интерфейс
Читаю дальше, получится ли его к принтеру прикрутить :)
http://support.iteadstudio.com/support/discussions/topics/1000065323

Добавлено спустя 2 часа 30 минут 5 секунд:
не я первый так подумал :)


Добавлено спустя 18 минут 23 секунды:
https://github.com/MagoKimbra/MarlinKimbra
Для Arduino Due и аналогичных плат, всё уже готово
а.... и для обычных ардуинок тоже есть, недоглядел :)

Добавлено спустя 3 минуты 53 секунды:
Кстати, такой дисплей не должен тормозить работу ардуинки на дельтаботах
На интерфейс не будут тратиться ресурсы

Добавлено спустя 8 минут 29 секунд:
Можно же взять два модуля WiFi UART типа ESP8266, сделать на них беспроводной мост от этого дисплея к принтеру
Получим носимый беспроводной пульт от принтера
/// во понесло меня... ///
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: LCD + encoder + keys для RAMPS

Сообщение robotrob » 06 дек 2015, 13:32

Привет Всем. Имею экран RepRapDiscount Full Graphic Smart Controller. С компа все работает и управляется. Есть проблема по энкодеру - крутишь - все нормально, а вот нажатие и переход в следующее меню - проблема. Если раз сто нажать - один раз попаду из infomenu в следующее. Там вверх-вниз работает, а нажать и войти в пункты не получается - только писк на нажатие. А вот возврат - без проблем - при первом же нажатии. Думаю дело в прошивке. Кнопку менял (думал дребезг контактов) - не помогло. Здесь читал, что была такая же проблема, но решения не написано.
robotrob

Сообщения: 4
Зарегистрирован: 02 янв 2015, 16:25

Re: LCD + encoder + keys для RAMPS

Сообщение icehardy » 06 дек 2015, 13:36

было у меня такое из-за наводок
припаял землю к железке энкодера
но у меня самодельная плата была, на настоящих может уже всё запаяно
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: LCD + encoder + keys для RAMPS

Сообщение Doozer » 07 дек 2015, 16:44

Приветствую всех!
Прикупил RepRapDiscount Full Graphic Smart Controller. Энкодер, как мне кажется, работает неверно. Т.е. чтобы увеличить значение нужно крутить влево, чтобы уменьшить - вправо. Как то не логично, на мой взгляд. Может в прошивке это можно исправить? Marlin 1.1.0
Doozer

Сообщения: 28
Зарегистрирован: 19 ноя 2015, 14:00

Re: LCD + encoder + keys для RAMPS

Сообщение icehardy » 08 дек 2015, 07:56

Поправить можно
Ищи текст примерно такой
Код: Выделить всёРазвернуть
  #ifdef REPRAP_DISCOUNT_SMART_CONTROLLER
        #define BEEPER 37
        #define BTN_EN1 31
        #define BTN_EN2 33
        #define BTN_ENC 35

Если поменять местами выводы на энкодер
#define BTN_EN1 33
#define BTN_EN2 31
То крутиться будет в другую сторону
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: LCD + encoder + keys для RAMPS

Сообщение Doozer » 08 дек 2015, 09:57

Спасибо!
Doozer

Сообщения: 28
Зарегистрирован: 19 ноя 2015, 14:00

Re: LCD + encoder + keys для RAMPS

Сообщение grigoriy_d28 » 01 фев 2016, 14:52

:( :o :shock: Всем доброго времени суток. У меня проблема. Купил плату ARDUINO MEGA 2560 R3 И RAMPS 1.4 с LCD дисплеем LCD 12864.
Скачал ардуино 1.6.4 и мерлин 1V. скомпилировал но пока без моторов, датчиков, хоста и термо стола. но на экране нечего нет. просто синий экран. что делать? я уже не знаю могу скинуть свой конфиг. помогите пожалуйста с этой проблемой :sorry: .
grigoriy_d28

Сообщения: 21
Зарегистрирован: 01 фев 2016, 14:33

Re: LCD + encoder + keys для RAMPS

Сообщение macar2005 » 02 фев 2016, 14:25

Причин может быть 1000+.
Проверь подключена ли библиотека LCD (поищи на форуме подробно описывалось).
Проверь правильность подключения (все ли контакты вставились, правильно ли подключены шлейфики от RAMS к LCD).

Добавлено спустя 3 минуты 9 секунд:
forum107/topic15015.html
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: LCD + encoder + keys для RAMPS

Сообщение grigoriy_d28 » 02 фев 2016, 23:25

Всем добрый вечер.Все описаное выше перепробовал бесполезно!!! Прикупил Ramps 1.4 r3 от китайских производителей с LCD дисплеем модель RepRap Discount full Graphic Smart Controller 12864. Пробывал разные прошивки Мерлен разной версии и все четно. Экран горит синим и никакой реакции. Крутил регулятор яркости бесполезно яркость меняется и все. При нажатии на крутилку только пикает и все. Все библиотеки стоят. Строчку в конфиге
#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER открыл как и описано все бесполезно. НЕ РАБОТАЕТ!!! :?: :mrgreen: :shock:
Помогите подскажите в чем причина.Я уже мозг сломал. В пору заказывать другой дисплей. :| :shock: :o :mrgreen: :?: :???: А если у кого есть готовая прошивка кинте на мыло (GRIGORIY_D28@MAIL.RU)

Заранее благодарен.
grigoriy_d28

Сообщения: 21
Зарегистрирован: 01 фев 2016, 14:33

Re: LCD + encoder + keys для RAMPS

Сообщение ilalexey » 02 фев 2016, 23:42

Перед заказом нового, найди простой скетч для дуины под этот экран. Выведи хоть что-то на него.
Перед этим внимательно изучи платки с увеличишкой и тестером. Китайские товарищи они такие.. и пайка холодная и царапина на дорожке бывает..
Раз попалась такая поделка, что её ещё доделывать пришлось - на микросхему дорожка питания не была предусмотрена вообще.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
