Синий экран 12864 после прошивки марлин 1.5.8

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Синий экран 12864 после прошивки марлин 1.5.8

Сообщение xtopolx » 09 янв 2015, 22:17

Всем доброго время суток!
Я вот тоже решился сделать усовершенствование своему 3Д принтеру и купил:
Mega2560 Smart LCD 12864 Controller A4988 RAMPS 1.4 3D

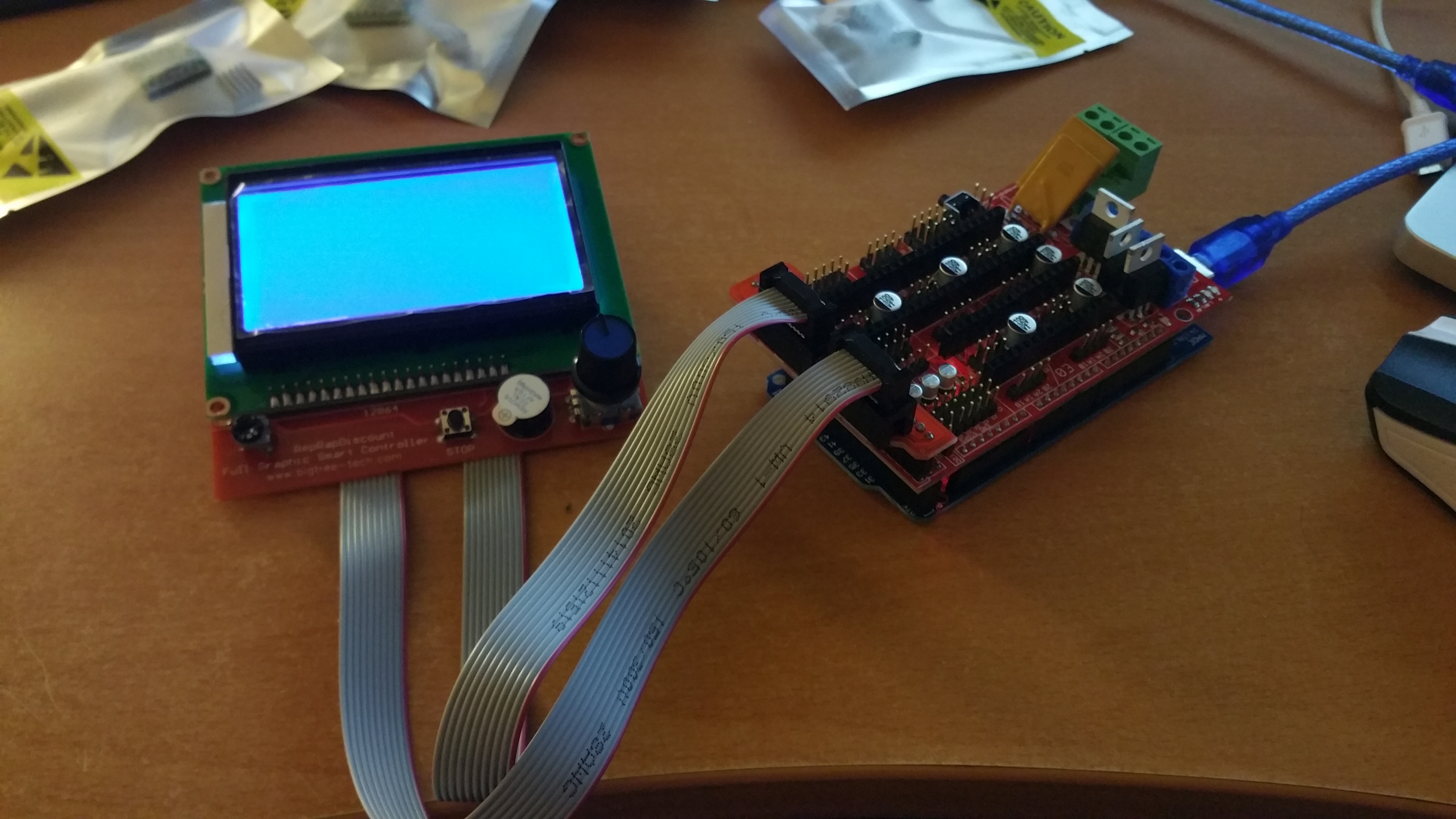

Но после прошивки (прошивкой марлин 1,5,8 с изменением нужных строк) горит голубой экран и ничего более нет.
Кмо знает в чем проблемма подскажите?

Заранее благодарен.

Алексей.

П.С.
Я видел что уже писали о подобной проблемме но не написали если её решили. И если ДА то как?
Вложения
xtopolx

Сообщения: 5
Зарегистрирован: 18 окт 2007, 21:52

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение ruut75 » 09 янв 2015, 22:37

что за строку вы раскоментили ?
нужно раскоментить вот такую строку
#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER
и 2-е не перепутали ли вы шлейфы ?
ruut75

Сообщения: 88
Зарегистрирован: 12 мар 2014, 21:25

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение xtopolx » 09 янв 2015, 22:44

Нет все подключил согласно маркировке.

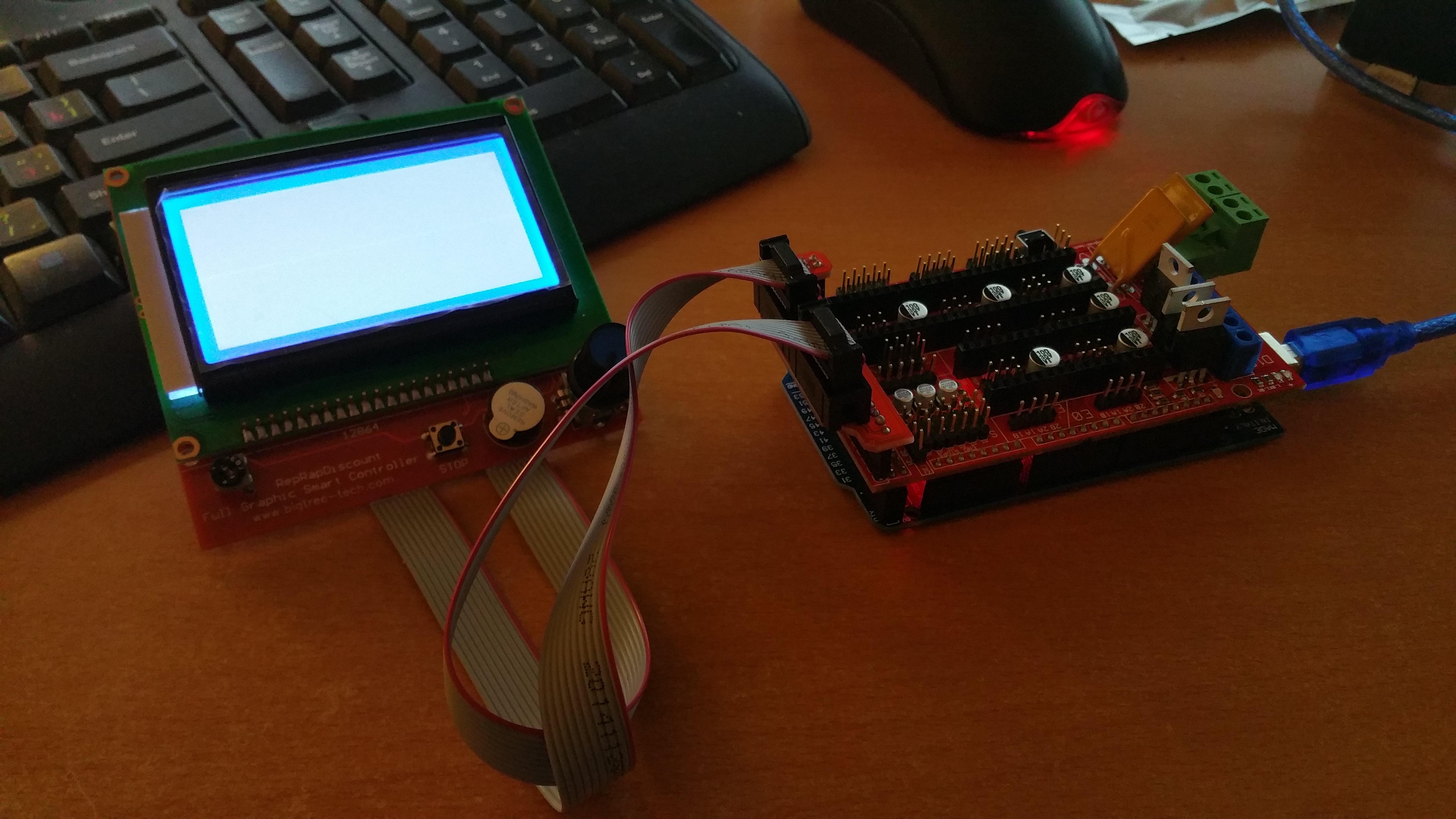

Иногда начинает свистеть. и делает белый экран
Вложения
xtopolx

Сообщения: 5
Зарегистрирован: 18 окт 2007, 21:52

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение ruut75 » 09 янв 2015, 23:00

а строку define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER вы добавили ?
ruut75

Сообщения: 88
Зарегистрирован: 12 мар 2014, 21:25

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение xtopolx » 09 янв 2015, 23:11

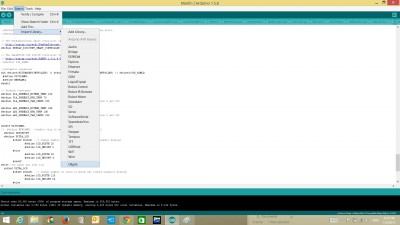

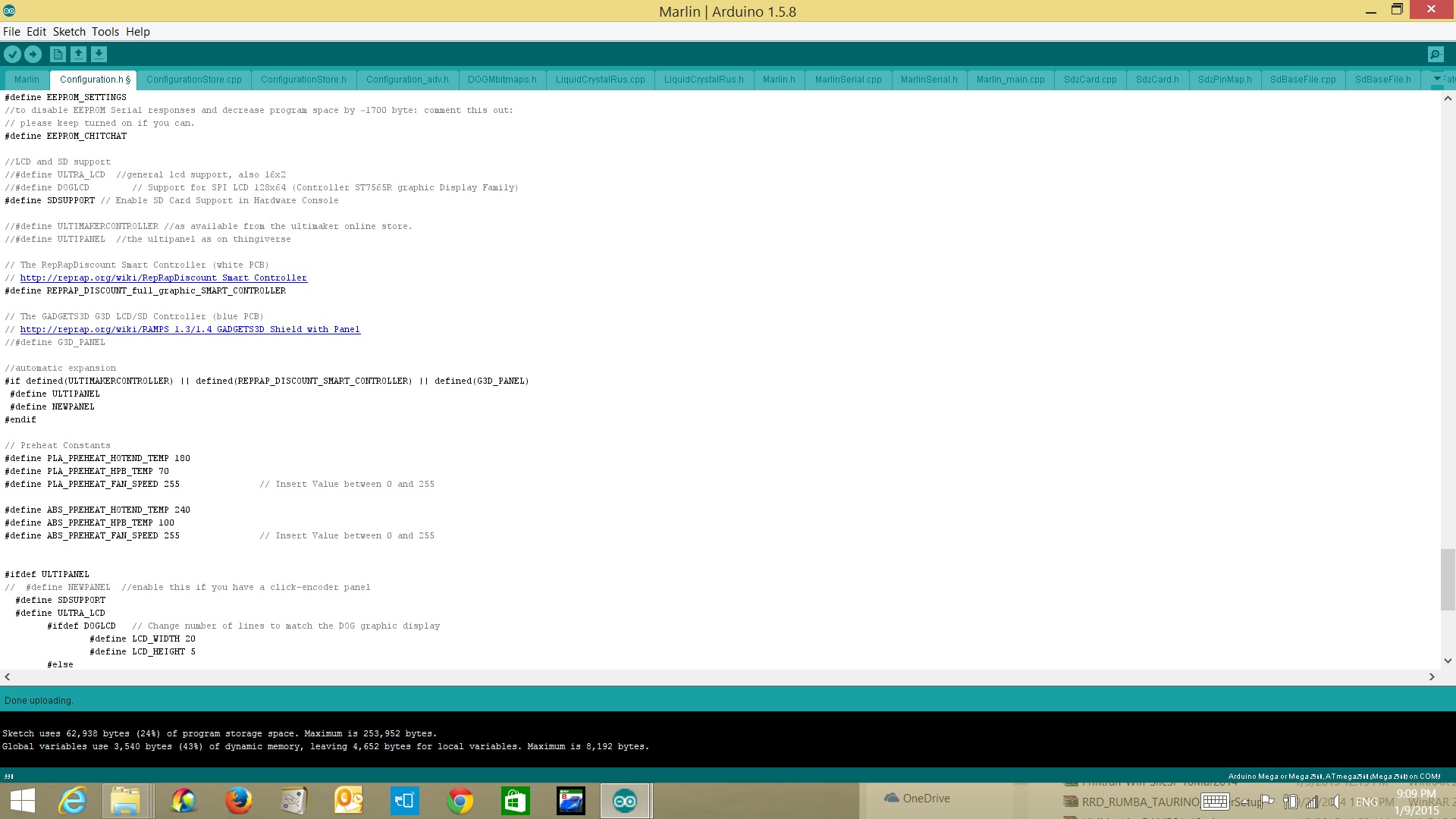

так точно вот :
Вложения
или не здесь это должно быть??
xtopolx

Сообщения: 5
Зарегистрирован: 18 окт 2007, 21:52

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение ruut75 » 09 янв 2015, 23:25

странно, у меня было такое когда у меня такой же экран сгорел, я заказал новый(точно такой же как у вас на картинке), я его поставил(с переходником от старого) и он просто горел ничего не показывал, потом сравнив с сгоревшим, увидел что вырезка у разъёмов отличается(у нового была наоборот), поставил тот что в комплекте шёл. И он заработал.Предположение что вам положили не переходник с другой распиновкой(хотя у меня такой же экран). 2 Предположение что у вас мега 1 ревизии(у меня на ней экран не работал, только на rev3).
ruut75

Сообщения: 88
Зарегистрирован: 12 мар 2014, 21:25

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение Сираж » 09 янв 2015, 23:27

Может у вас просто яркость снижена, попробуйте подстроечный резистор покрутить :)
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение xtopolx » 10 янв 2015, 00:21

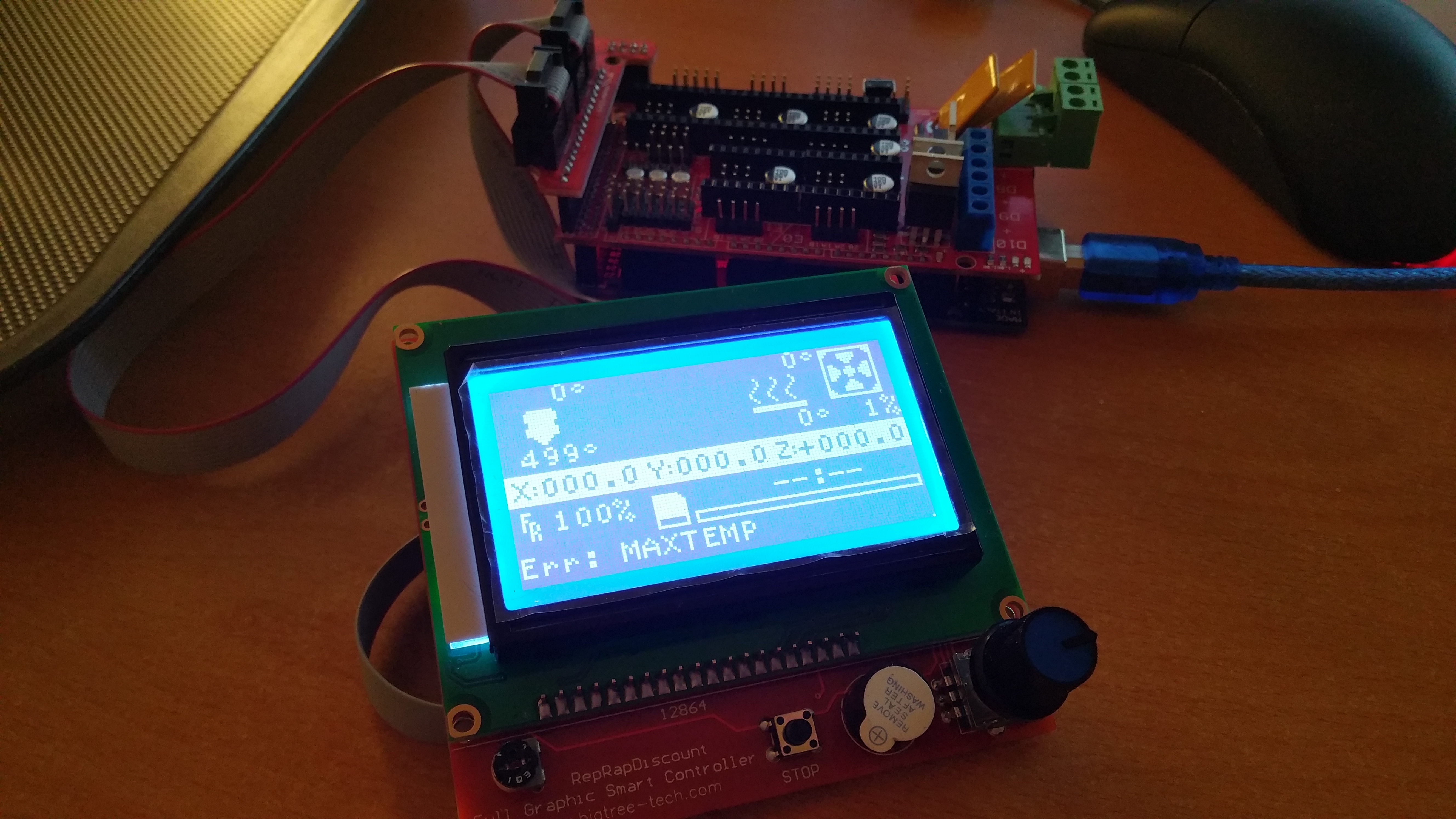

Всем спасибо!
Проблемма решена.
Скачал ещё раз прошивку с оф. сайта.
изменил то что нужно. И вдруг всё заработалло!
Еше раз большое спасибо за помощь!
Вложения
xtopolx

Сообщения: 5
Зарегистрирован: 18 окт 2007, 21:52

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение Carbid » 15 июн 2015, 10:44

Добрый день.
У меня похожая проблема.(похожая только потому, что проблема с REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER).
При дневном свете прочесть что-либо с экрана не реально.В темноте читаемость средняя.Как я понимаю какие-то траблы с яркостью, при этом подстроечный резистор на максимуме.Подскажите куда копать).
Carbid

Сообщения: 7
Зарегистрирован: 21 май 2015, 00:59

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение ales2k » 16 июн 2015, 18:24

Может подстроечник просто дохлый. Например придавили неудачно при пересылке.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение Carbid » 16 июн 2015, 21:45

Когда подстроечник на минимуме экран вообще не читается, даже в полной темноте.Думал, может в прошивке за яркость что-то отвечает?
Carbid

Сообщения: 7
Зарегистрирован: 21 май 2015, 00:59

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение Scald » 17 июн 2015, 09:30

Кривой подстроечник. Не тот номинал или просто убитый.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение shuman » 17 июн 2015, 18:01

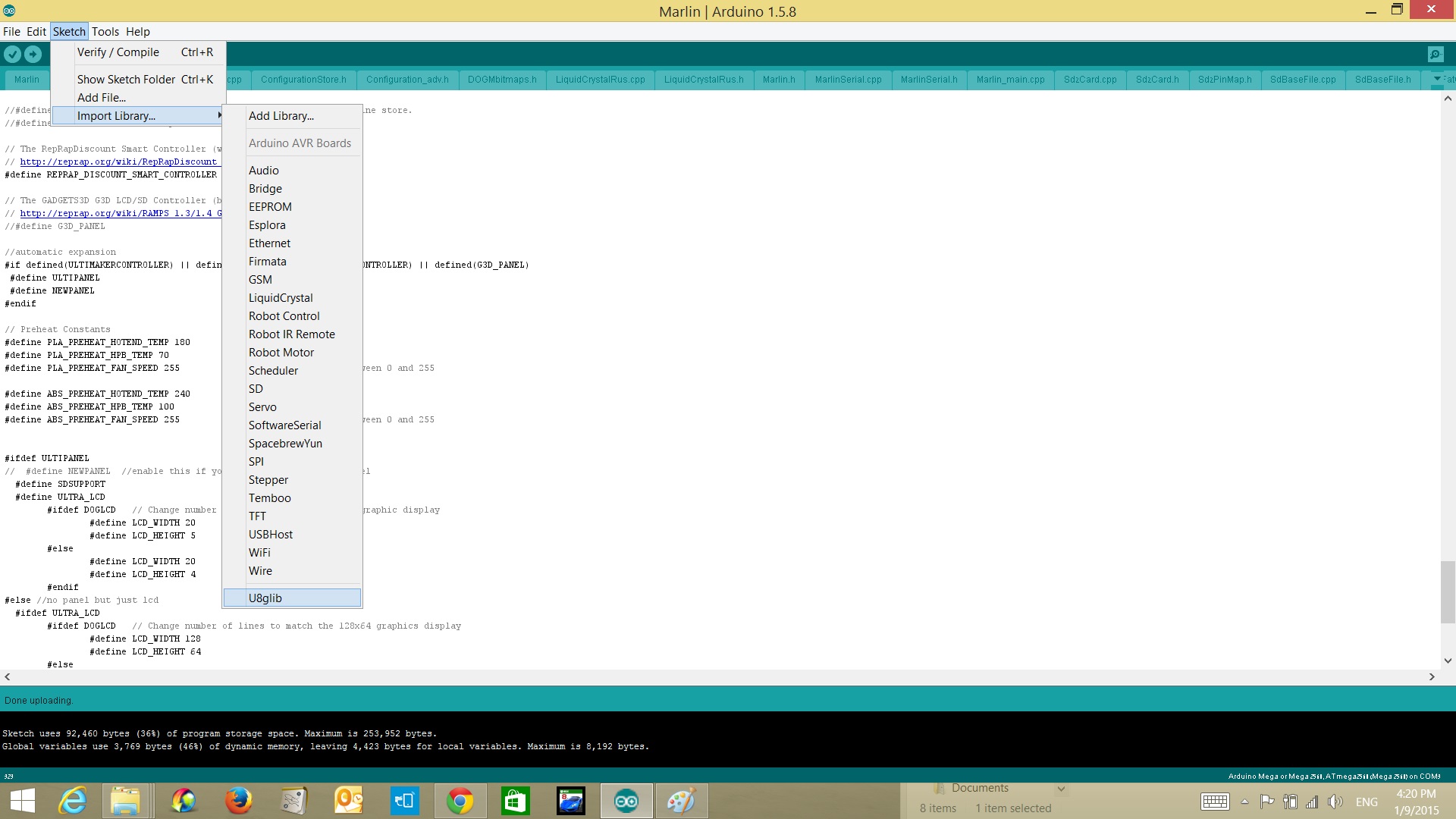

Сначала тоже долго был синий экран, на счет неисправного подстроечника нужно покрутить его видно как меняется контрастность, хотя вроде незначительно,Прошил Мегу, изменения файла Configuration.h делал как написано на http://reprap.org/wiki/RepRapDiscount_F ... Schematics, библиотека скачана с https://code.google.com/p/u8glib/
Принтер: Prusa Mendel
Электроника:RAMPS 1.4 Arduino Mega 2560(dr 1.0.4)
Прошивка Marlin
Слайсер Slic3r v.9
Софт Repetier-Host
Пластик ABS 1.75mm
Сопло 0.5, 0.4 mm
shuman

Сообщения: 21
Зарегистрирован: 04 мар 2013, 05:18
Откуда: Приморский край
Skype: shuman10

Re: Синий экран 12864 после прошивки марлин 1.5.8

Сообщение Toxik » 27 июн 2015, 18:11

Toxik

Сообщения: 19
Зарегистрирован: 19 янв 2015, 21:11
