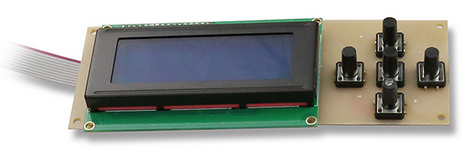

LCD + encoder + keys для RAMPS

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: LCD + encoder + keys для RAMPS

Сообщение ilalexey » 10 фев 2016, 11:28

grigoriy_d28 писал(а):У меня на дисплей выходят 16,17,23 контакты при подключению к рампс

Что это за цифры я не понял. Если это какие-то пины на шиелде то мне трудно ответить - его у меня нет. Если это пины самой меги - другой вопрос.
и как узнать пины в прошивке?

Сам вопрос и есть ответ. Твоей прошивки(проект для arduino ide) у меня нет.
По принтскринам у тебя ещё какой-то lcd_i2c задействован(это как-же нужно не уважать собеседников, чтобы код в картинках выкладывать) - не знаю нужно-ли это.
По похожей комплектации нашел это:
http://www.sainsmart.com/ramps-1-4-a498 ... rap-1.html
Там в архиве есть предположительно твоя схема 12864-й платы. И там-же файлик pins.h
Как оно в твоём случае можно только гадать :) . Без тестера никак.
Это читал?:
forum107/topic13902.html
http://chinimavto.ru/show/4CD8ERaylmY/u ... _test.html
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LCD + encoder + keys для RAMPS

Сообщение grigoriy_d28 » 10 фев 2016, 22:36

ilalexey писал(а):
grigoriy_d28 писал(а):У меня на дисплей выходят 16,17,23 контакты при подключению к рампс

Что это за цифры я не понял. Если это какие-то пины на шиелде то мне трудно ответить - его у меня нет. Если это пины самой меги - другой вопрос.
и как узнать пины в прошивке?

Сам вопрос и есть ответ. Твоей прошивки(проект для arduino ide) у меня нет.
По принтскринам у тебя ещё какой-то lcd_i2c задействован(это как-же нужно не уважать собеседников, чтобы код в картинках выкладывать) - не знаю нужно-ли это.
По похожей комплектации нашел это:
http://www.sainsmart.com/ramps-1-4-a498 ... rap-1.html
Там в архиве есть предположительно твоя схема 12864-й платы. И там-же файлик pins.h
Как оно в твоём случае можно только гадать :) . Без тестера никак.
Это читал?:
forum107/topic13902.html
http://chinimavto.ru/show/4CD8ERaylmY/u ... _test.html


это номера контактов на ардуино с на которые выходит дисплей.
grigoriy_d28

Сообщения: 21
Зарегистрирован: 01 фев 2016, 14:33

Re: LCD + encoder + keys для RAMPS

Сообщение Revenger » 10 фев 2016, 22:42

Люди, научитесь цитировать то, на что даёте ответ, а не полностью всё сообщение.
реально нихера не понятно о чем речь, а вы всё ждёте (наверное) каких-то решения вашего вопроса.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: LCD + encoder + keys для RAMPS

Сообщение ilalexey » 10 фев 2016, 23:12

grigoriy_d28, перечитай, дорогой, внимательно, очень внимательно, несколько раз последние 3-4 страницы.
На одной из последних ссылок было что-то вроде U8GLIB_ST7920_128X64_1X u8g(23, 17, 16); // SPI Com: SCK = en = 23, MOSI = rw = 17, CS = di = 16
это оно?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LCD + encoder + keys для RAMPS

Сообщение maxvalin » 18 апр 2016, 16:01

наконец нашёл приближенную тему!
Люди добрые помогите выбраться с ступора! имеется стандартный набор с принтера. мега рампс1.4 и смарт дисплей с енкодером и картой памяти. Скажите мне дураку ,
почему при заливке стандартной прошивки на портах кнопки енкодера и маленькой стоповой что находится род ним, есть напряжение 5в. а если я определяют 35 и 41 пин как выход нихера нет. тоисть хочу использовать прижим енкодера и кнопку стопа, с поворотом енкодера все ясно: 31 и 33. А здесь прям чёрт зарыт! мультиком тычу- вроди как все верно спины те, а в итоге не те....
maxvalin

Сообщения: 132
Зарегистрирован: 03 апр 2015, 19:34
Откуда: маленькая страна в центре Европы, (в КВН-е)
прог. языки: с

Re: LCD + encoder + keys для RAMPS

Сообщение zdesi » 18 авг 2016, 16:24

Подскажите кто нибудь какие строки раскоментировать для этой лсд панели, уже всё перепробовал не хочет показывать прошивка мерлин, плата мелзи.
Вложения
Printer P802QA
zdesi

Сообщения: 3
Зарегистрирован: 13 авг 2016, 13:00
Откуда: Красноярск

Re: LCD + encoder + keys для RAMPS

Сообщение Revenger » 19 авг 2016, 13:43

В своё время не один день потратили на попытку заставить работать на мелзи с таким дисплеем марлина.
В итоге плюнул и вернул репетирхост родной.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
