Сообщение setar » 09 июл 2012, 03:47

В рамках анализа полезностей из конструктива принтера makibox (http://makibox.com/makibox-a6-assembled ... klash#more)
я провел анализ жесткости валов разных диаметров и расположений под одинаковой нагрузкой.
вот результаты:

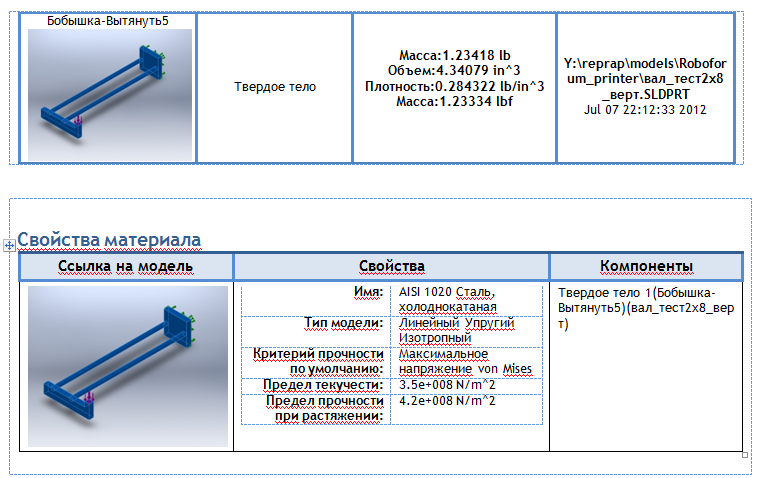

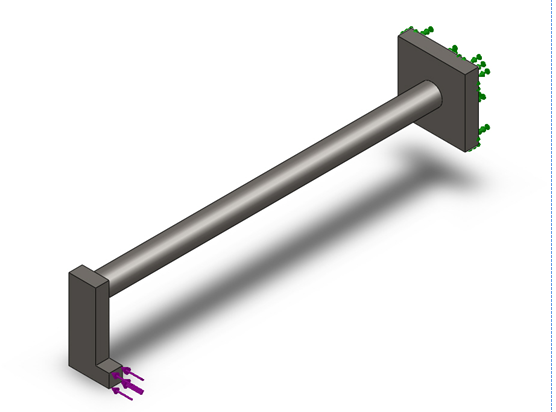

Силу (100N~=10 Кгс) приклатывал одинаковую, по одинаковой схеме :






ну и пары горизонтально и вертикально:






результаты такие:
направляющие = смещение на 250мм(F=100N) рычаг приложения вниз от торца оси на 40мм

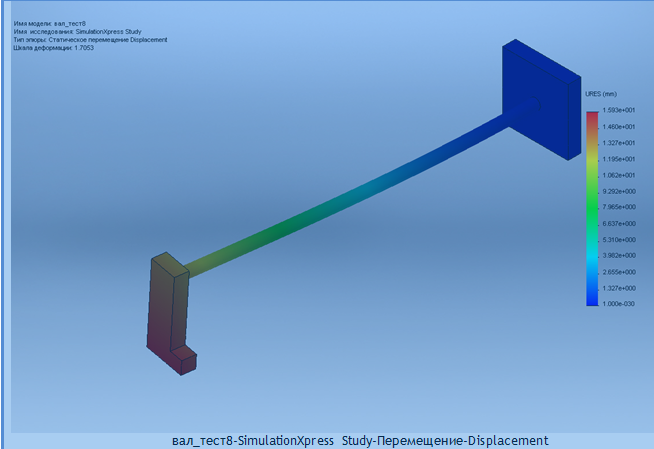

Вал 8мм = 15.93мм
Вал 10мм = 6.56мм

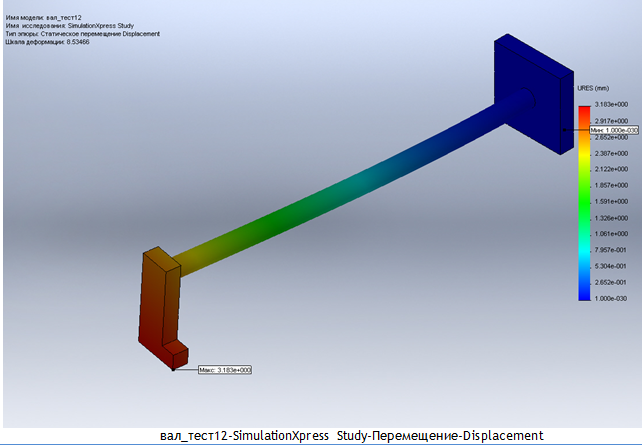

Вал 12мм = 3.18мм

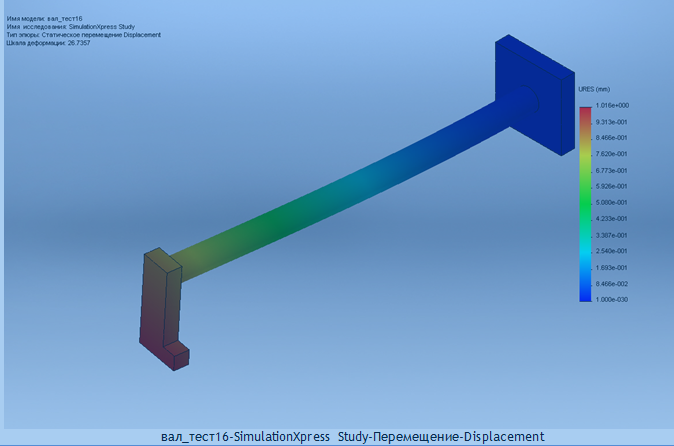

Вал 16мм = 1.06мм

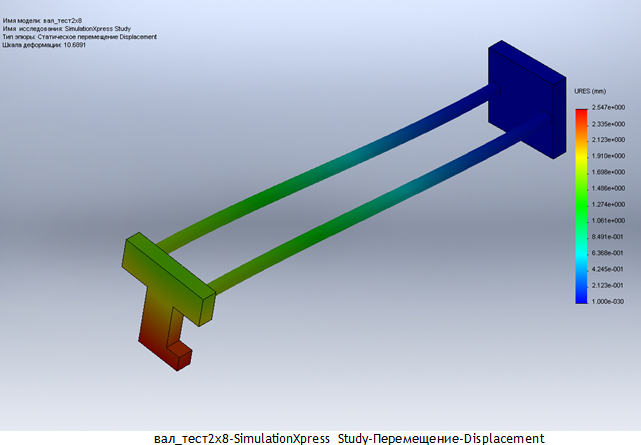

Вал 2x8мм горизонт = 2.55мм
Вал 2x8мм верт = 8.73мм

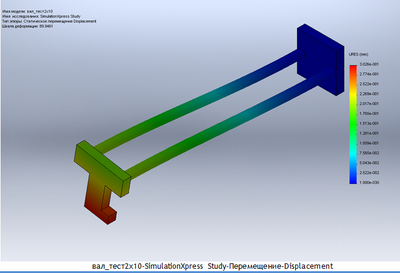

Вал 2x10мм горизонт = 1.08мм

Выводы кратко: лучше поставить одну толстую ось, хоть она и тяжелее
если ставить пару более тонких то выбирать расположение так, чтобы нагрузка их скручивала а не отклоняла одновременно
