Анализ прочности направляющих валов CNC станков

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Анализ прочности направляющих валов CNC станков

Сообщение Azique » 22 июл 2012, 23:25

Начал искать полые валы и нашел полые 12мм (отверстие 4мм), только цену не узнавал, ну и в выходные бесполезно.
Azique

Сообщения: 7
Зарегистрирован: 19 июл 2012, 11:55

Re: Анализ прочности направляющих валов CNC станков

Сообщение ReaN » 23 июл 2012, 10:03

А есть какая-то регламентированная точность валов? А то я посмотрел - калиброванных труб и прутков есть большой ассортимент, в том числе и по материалу изготовления и по всяким закалкам - нужно понимать как общаться с поставщиками...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Анализ прочности направляющих валов CNC станков

Сообщение setar » 23 июл 2012, 11:18

ещё бы знать какие варианты бывают по точности.
ну а по жесткости понятно что чем более прочный материал покрытия вала тем лучше, для шарикоподшипников нужно закаленную поверхность
Аватара пользователя
setar
Site Admin

Сообщения: 10674
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Анализ прочности направляющих валов CNC станков

Сообщение ReaN » 23 июл 2012, 11:46

ну закаленные нашел... я спрашиваю, потому, что мысли о соотношении вес/прочность натолкнули на титан...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Анализ прочности направляющих валов CNC станков

Сообщение setar » 23 июл 2012, 11:55

:) в такой постановке вопроса может зайти в спортивный магазин и глянуть на титановые палочки ...
Аватара пользователя
setar
Site Admin

Сообщения: 10674
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Анализ прочности направляющих валов CNC станков

Сообщение ReaN » 23 июл 2012, 12:21

да как-то увидел контору, которая продает трубы и прутки из нерж (в тч и каленные) и у них есть и титановые трубки/стержни... теоретически может быть прикольная тема, так как думаю, что поверхность титана не прокатается подшипником и будет гораздо легче стали... цену вопроса пока не изучал - потому и спрашиваю - стоит ли теребить поставщика...

Добавлено спустя 8 минут 16 секунд:
кстати, вопрос мне интересен, потому как вчера взял и четко снял замер реального рабочего поля принтера - 180х180х110 мм - это несколько меньше заявленного поставщиком. После модификации существующей модели, смог бы разогнать максимум до 210х210х140мм. Потому думаю после того, как окончательно разберусь с электроникой, займусь сборкой принтера с рабочим полем 350х350х300мм (считаю, что больше не нужно), а там станет вопрос с валами. Качественные зарубежные стоят от 15 Евро за 1м/п - это дороговато - вот и смотрю, чем бы заменить...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Анализ прочности направляющих валов CNC станков

Сообщение TomaT » 23 июл 2012, 16:03

Я как то обкатал индикатором трубки из полированной и шлифованной нержи, электросварные, те что были у нас. Огурец, примерно 0.08...0.15. Это я самый ровный кусочек длинной мм 50 искал, типа втулочки мне нужно было.
А, да, Ф25, s=1
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Анализ прочности направляющих валов CNC станков

Сообщение setar » 23 июл 2012, 16:09

учитывая задачи под которые их делают - не удивительно
Аватара пользователя
setar
Site Admin

Сообщения: 10674
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Анализ прочности направляющих валов CNC станков

Сообщение ReaN » 23 июл 2012, 16:12

я отправил запросы по катанным. хотя учитывая мою "оптовость" не удивлюсь, если никто не ответит...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Анализ прочности направляющих валов CNC станков

Сообщение FireFly » 24 июл 2012, 01:01

станочные направляющие наше все, остальное от лукавого :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Анализ прочности направляющих валов CNC станков

Сообщение legion » 24 июл 2012, 07:37

А вариант алюминиевый профиль + рельсовая направляющая для подвижной оси совсем плохой по цене? А то вроде с экзотическими полыми валами по 88$ за метр вполне может поспорить.

Сравнил вес полых валов со сплошными:
Сплошной 16: 1.58 кг/м
Полый 16х7: 1.26 кг/м

Сплошной 12: 0.89 кг/м
Полый 12х4: 0.79

Как-то не очень впечатляет.

роликовый рельс.png
роликовый рельс.png (58.79 КиБ) Просмотров: 1576

Интересный рельс. 32х20, 1,1 кг/м. Каретка под него, 0.4 кг. Если использовать один такой рельс, хватит ли нагрузочных характеристик каретки?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Анализ прочности направляющих валов CNC станков

Сообщение setar » 03 авг 2012, 10:45

вчера перебирал приводы своего принтера (у меня мендель пруса метрический с валами 8мм и LM8UU)
передвигая руками подшипник LM8UU обнаружил что двигается он по ощутимой волне, причем создает сопротивление движению возрастающее с увеличением скорости.
сопротивление такое что надетый на вал подшипник начинает скатываться с вала только при наклоне 45 град и круче.

Взял из запасников линейный подшипник производства ссср (платформочка с 4 мелкими подшипниками качения под углом 90град друг с другу. Это чудсное устройство начинает катиться по валу уже при наклоне 5-6 град ! причем никакой волны, идеально ровное перемещение...

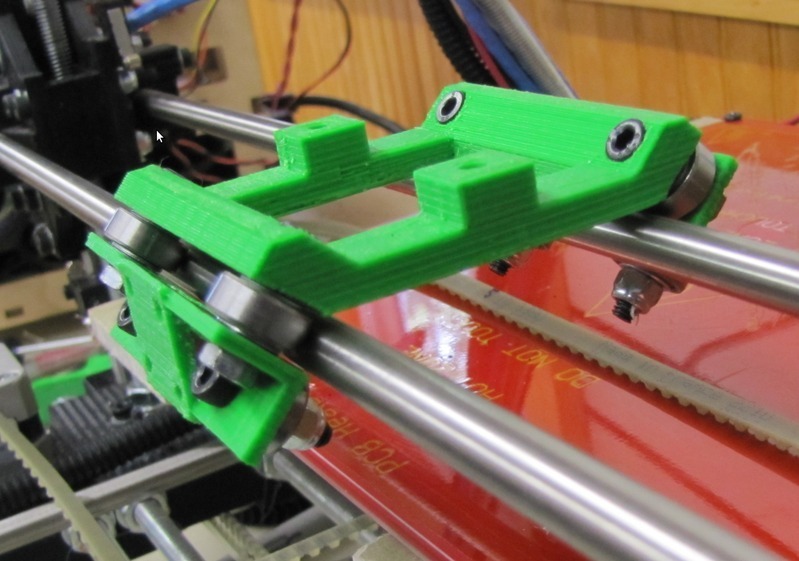

Буду пробовать сам сделать (спроектировать) что то типа вот такого:
http://www.thingiverse.com/image:59899
Аватара пользователя
setar
Site Admin

Сообщения: 10674
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Анализ прочности направляющих валов CNC станков

Сообщение legion » 03 авг 2012, 10:57

Вместо вала просится какая-нибудь квадратная труба.

Боковые нагрузки в таком варианте ложатся только на один из двух валов. :(
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Анализ прочности направляющих валов CNC станков

Сообщение Myp » 03 авг 2012, 12:02

да, надо ещё 4 подшипника изнутри добавить.
и надо сразу предусмотреть возможность регулировки подшипников, сделать слегка овальные отверстия под болты, буквально 1 мм.
и на самой каретке сделать рёбра жёсткости как на боковых поддерживающих уголках.

я когда каретку делал для первого прототипа станка заманался регулировать чтобы все 8 подшипников касались поверхности по которой катятся(2 алюминевых уголка). выставлю, а потом оказывается плоскость каретки не параллельна плоскости качения.
тока у меня конструкция была в вертикальной плоскости, я выставлял 4 верхних подшипника, затягивал болты, вешал каретку с всей фигнёй, потом выставлял 2 нижних с одной стороны, затягивал их и уже в последнюю очередь делал лёгкий преднатяг оставшимися двумя подшипниками.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Анализ прочности направляющих валов CNC станков

Сообщение setar » 03 авг 2012, 12:10

если честно то сюда просится фрезеровка высокоточная, хотя бы пару соток.
напечатать такой картридж очень точно вряд ли получится
Аватара пользователя
setar
Site Admin

Сообщения: 10674
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
