Анализ прочности направляющих валов CNC станков

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Анализ прочности направляющих валов CNC станков

Сообщение ReaN » 12 июл 2012, 22:49

ну я просто помню, что если нет нормальной спец. смазки, то вазелин - самое оно. Он хорошо смазывает, не стекает при повышении температуры, не испаряется и тд...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Анализ прочности направляющих валов CNC станков

Сообщение archonmaster » 19 июл 2012, 10:43

Полированные трубы из нержавейки применяются в газопроводах.
1) диаметр 3 мм, толщина стенки 0.5, вес 0.0313 кг/м
2) 6 мм, 1 мм, 0.1254 кг/м
3) 8 мм, 1 мм, 0.1755 кг/м
4) 10 мм, 1 мм, 0.2256 кг/м
Поверхность Ra - 1.0 мкм

Крупный поставщик http://dockweiler.ru/steel-piping-systems-for-gas.html
Где купить в розницу - не нашел. Вообще интересный материал.
Поиск на ebay по запросу "polished tube" нужных результатов не дал.
Myp писал(а):или нету такой номенклатуры у китайцев как "полированная трубка" ?

Не подскажите, как китайцы обзывают эти трубы?
archonmaster

Сообщения: 14
Зарегистрирован: 11 июл 2012, 01:23
прог. языки: С++, Turbo Pascal
ФИО: Павел

Re: Анализ прочности направляющих валов CNC станков

Сообщение Myp » 19 июл 2012, 14:26

да о том и речь
труба кагбы есть, но как её купить никто не знает.

полированная нержавейка используется для всяких красивых дизайнерских решений
лестницы, ограждения и т.п.
от 60 рублей за метр.
диаметры мне кажется начинаются от 6 мм

я яндексе ищется по словам "полированная труба нержавейка"
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Анализ прочности направляющих валов CNC станков

Сообщение ReaN » 19 июл 2012, 14:37

мы такие вещи периодически используем в торговом оборудовании, как декоративные ограничители полок, но могу сказать, что если речь идет о декоре, то это не нержавейка, а хромированная труба (чермет + гальваника).
По самой нержавейке четко сказать не готов, ибо точно знаю, что отдают на полировку, но не уверен, что всю - может после вальцовки полируют...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Анализ прочности направляющих валов CNC станков

Сообщение Myp » 19 июл 2012, 15:16

хромированые это фигня, я их пробовал, хром съедается и слазит чешуйками

тут речь именно о полированной нержавейке, без покрытий.

Добавлено спустя 13 минут 57 секунд:
вал 6 мм весит столько же сколько труба диаметром 10 мм и стенкой 1 мм

надо посчитать прочность на изгиб.
труба диаметром 10мм и стенкой 1 мм из нержавейки
сравнительно с прутком 6 мм

по весу они одинаковы, и мои воспоминания из сопромата подсказывают что при одинаковом весе труба будет прочнее
следовательно не потеряв в прочности мы можем поставить трубы вместо валов и получить меньший вес, тоесть меньше колебаний или выше скорость, или просто более дешовые ШД.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Анализ прочности направляющих валов CNC станков

Сообщение setar » 19 июл 2012, 16:11

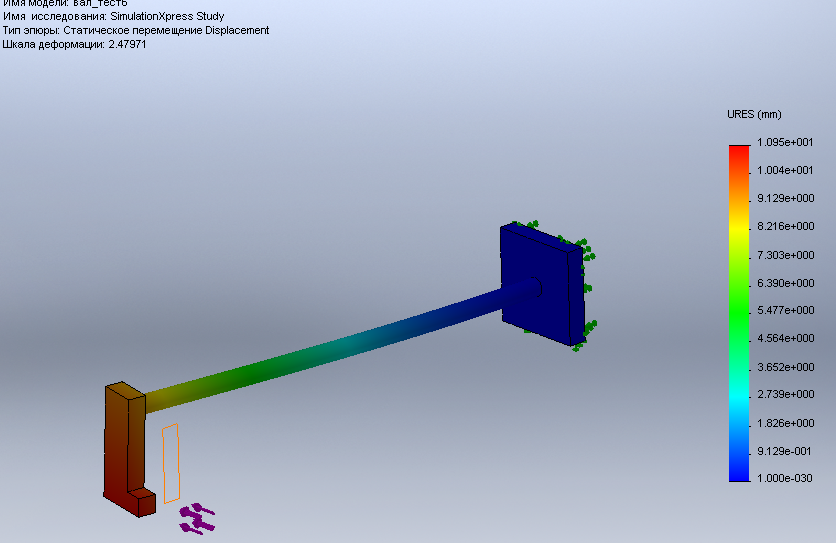

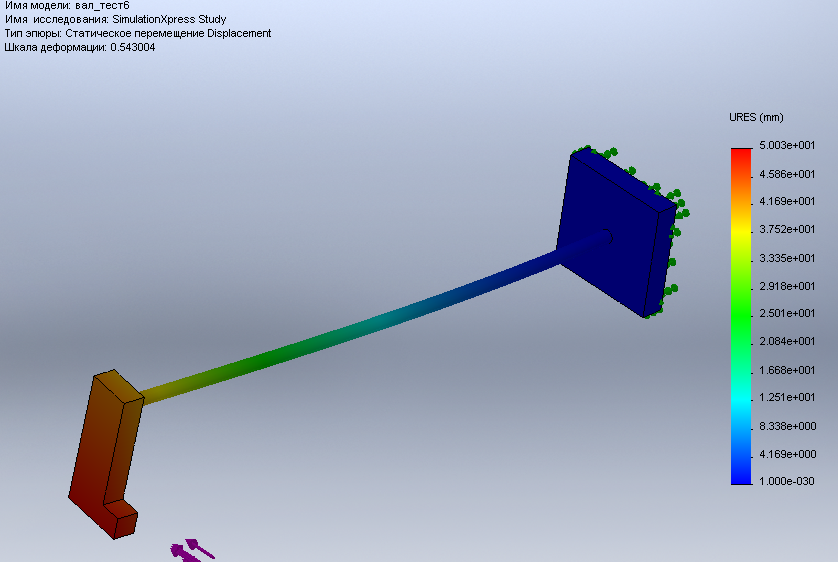

трубка 10 (стенка 1) в 5 раз прочнее на изгиб чем сплошной вал 6
Вложения
тут ^ название файла не смотреть, это трубка 10mm , толщина стенки 1mm
Аватара пользователя
setar
Site Admin

Сообщения: 10674
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Анализ прочности направляющих валов CNC станков

Сообщение Myp » 19 июл 2012, 16:48

осталось сущая ерунда
найти где эти трубки полированные продают =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Анализ прочности направляющих валов CNC станков

Сообщение elmot » 19 июл 2012, 20:04

Спросите на rostfrei.Ru и ищите stainless steel tube у китайцев
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Анализ прочности направляющих валов CNC станков

Сообщение FireFly » 20 июл 2012, 02:55

я так понял что идиоты выпускают станочные направляющие дорогущие, оказывается можно трубками из хозмага обойтись :)))
эти трубки пойдут в помойку очень быстро, линейные подшипники в них шустро прокатают канавы и сами помрут... дейтсвительно нафиг цементация поверхности... для лохов наверное :))))
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Анализ прочности направляющих валов CNC станков

Сообщение Myp » 20 июл 2012, 09:17

да никто не собирается по простой нержавейке шарики гонять
обычные пластиковые втулки напечатанные на принтере :)
дешево и сердито
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Анализ прочности направляющих валов CNC станков

Сообщение boez » 20 июл 2012, 12:00

А вопрос на засыпку - как у этих трубок именно с геометрией поверхности? Там пишут про химическую полировку, я так понимаю она может сделать трубку очень гладкой, но если она в одном месте в целом приплюснута (в сечении эллипс), она эллипсом и останется и на этом месте втулку будет клинить несмотря на супер-микронную гладкость.
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Анализ прочности направляющих валов CNC станков

Сообщение Myp » 20 июл 2012, 12:33

да ктож знает...
надо купить и попробовать)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Анализ прочности направляющих валов CNC станков

Сообщение archonmaster » 20 июл 2012, 23:00

elmot писал(а):Спросите на rostfrei.Ru

Спросили. Печально, но эти ребята трубками помочь не могут. Не торгуют ими.
archonmaster

Сообщения: 14
Зарегистрирован: 11 июл 2012, 01:23
прог. языки: С++, Turbo Pascal
ФИО: Павел

Re: Анализ прочности направляющих валов CNC станков

Сообщение Azique » 22 июл 2012, 00:00

Зависит от того какой материал и следовательно подшипники использовать. Если подойдет комбинация "алюминий-полимерный подшипник", то на igus.ru можно заказать. Игусовские полые валы у меня есть с поддержкой 12мм (стоили около 3500р за метр), без поддержки делают 16мм. Подшипники игусовские у нас дорого и ждать месяц где-то. А стальные валы как все используют, но полые стоят дорого. Мне сказали 6-8 недель, минимальный диаметр полого вала 16, стоит 88 евро за метр.
Azique

Сообщения: 7
Зарегистрирован: 19 июл 2012, 11:55

Re: Анализ прочности направляющих валов CNC станков

Сообщение Myp » 22 июл 2012, 14:32

за 3,5 тыщи метр это щляпа какаята )))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
