Слайсер Slic3r

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер Slic3r

Сообщение Diffid » 13 янв 2015, 22:04

Подготовил для печати модельку Луны из Dota2, ни разу не печатал с поддержками (тут они определенно нужны), как лучше настроить слайсер?
Заранее спасибо!
P.S. Чего то корявые поддержки рисуются, сколько ни копался.
Вложения
Luna_fixed (2).STL
(7.64 МиБ) Скачиваний: 205
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Слайсер Slic3r

Сообщение icehardy » 14 янв 2015, 11:28

у меня не получилось настроить Slic3r так чтоб потом поддержки легко удалялись
пользуюсь для моделей посложнее Kisslicer, там мне показалось проще настроить
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Слайсер Slic3r

Сообщение Revenger » 14 янв 2015, 13:58

Знать бы язык ихний.. и понять значения параметров.
Я делаю "наобум", при стандартных настройках и порой да.. сложно оторвать не повредив. Но ведь есть же там всякие нюансы.. типа отступа от детали, заполнения и т.п. Ведь должно быть! ))
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Myp » 14 янв 2015, 14:15

в сликере не настраивается лёгкость отделения, тока структура и плотность.
как говорит автор, если у вас она плохо отделяется то ищите в чём проблема, почему слипается с периметром, мол на идеально отлаженной механике и параметрах потока они легко отделяются
в прочем он так много на что отвечает, типа слайсер не должен решать проблемы с принтером и иметь море настроек, он должен тока слайсить.
я частично решаю проблему сильно уменьшая поток для поддержки, до 50% при этом используя достаточно плотную структуру поддержки
тогда она получается в виде такого тонкого волосяного клубка и её проще отковыривать.

вот в куре например можно выставить зазор от модели до поддержки, если не оторвалось - увеличил зазор и перепечатал.

я печатал дельфина вот такого
и поддержки генерил отдельно в мешмиксере. они там в виде палок которые точечно поддерживают модель.
получилось почти что идеально. так что для сложной модели рекомендую поддержки сгенерить отдельно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Слайсер Slic3r

Сообщение holomrn » 14 янв 2015, 14:20

Мур, а покажи этого дельфина с поддержками. Интересно.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Слайсер Slic3r

Сообщение Myp » 14 янв 2015, 14:22

дома вечером выложу модельку если осталась.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Слайсер Slic3r

Сообщение Dimon372 » 14 янв 2015, 15:24

Я на днях как раз с поддержками мучался.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Слайсер Slic3r

Сообщение Revenger » 14 янв 2015, 15:32

Myp писал(а):в сликере не настраивается лёгкость отделения, тока структура и плотность.
получилось почти что идеально. так что для сложной модели рекомендую поддержки сгенерить отдельно.

Я просто что-то типа "зазора" там видел, но, повторюсь, при незнании языка возможно принял что-то другое за желаемое...

п.с. кстати да, я пробовал уменьшить поток, но не сильно, по этому разницы большой не ощутил, да и печатать ради эксперимента небыло возможности.

А на дельфинчика с поддержками тоже хотелось бы взглянуть. :oops:

Вот тут симпатиШные поддержки.. типа мостиков forum107/topic11219-105.html#p301679
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Myp » 14 янв 2015, 15:48

Dimon372 писал(а):Я на днях как раз с поддержками мучался

в куре есть поддержка клеточками.
но если хочется прям именно полосками то можно настроить расстояние между полосками.

а если например печатать что-то типа высокой буквы П, то поддержка для полочки лучше сделана у сликера, потому что она делается в виде колонн расширяющихся к верху. столбики расширяются и соединяются в общую плоскость.
это быстрее и экономнее чем с самого низа до верху вести цельную опалубку.

Добавлено спустя 1 минуту 57 секунд:
Revenger писал(а):Я просто что-то типа "зазора" там видел

зазор, да не тот.
это для описания расстояния между верхом поддержки и низом модели, которое будет заполнено соединительными зигзагами.

Добавлено спустя 3 минуты 13 секунд:
Revenger писал(а):Вот тут симпатиШные поддержки.. типа мостиков forum107/topic11219-105.html#p301679

это ещё что, вот как мешмиксер поддержки делает, палочки с острыми кончиками которые держат модель.
Изображение:)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Слайсер Slic3r

Сообщение Revenger » 14 янв 2015, 15:57

Myp писал(а):это ещё что, вот как мешмиксер поддержки делает, палочки с острыми кончиками которые держат модель.

Ох ничосе... :shock: но у меня, наверное, принтер эти палочки переломает нафик... Хотя.. надо будет попробовать нечто сделать прямо с моделью, а потом уже говорить ))
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Diffid » 16 янв 2015, 22:10

Решил попробовать таки через Slic3r делать, но с при генерации с поддержками он вылетает, скачал новую версию- то же самое.
Кто нибудь, сгенерируйте G-код пожалуйста! Конфиг и модельку прилагаю.
Вложения
luna.zip
(3.4 МиБ) Скачиваний: 0
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Акелла » 16 янв 2015, 22:33

Diffid писал(а):Решил попробовать таки через Slic3r делать, но с при генерации с поддержками он вылетает, скачал новую версию- то же самое.
Кто нибудь, сгенерируйте G-код пожалуйста! Конфиг и модельку прилагаю.

Порезал в сиплифай примерно по твоим настройкам, проверь модель, если что стукни в скаип пережу если нужно
luna_solid.rar
(2.81 МиБ) Скачиваний: 0

вот еще порезал слайсером с твоими настроиками
slicer_luna_solid.rar
а это слайсером порезанно
(6.25 МиБ) Скачиваний: 0
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Слайсер Slic3r

Сообщение grafalex » 20 янв 2015, 01:46

Всем привет! Пытаюсь напечатать модельку самолета (http://www.thingiverse.com/thing:56147), конкретнее кусочек крыла (файл Wing_Panel_L.stl).

Фигуры простые, заливок нет, хочу попробовать большую скорость. Поставил температуру 210 (пластик ПЛА), печать в 1 периметр, скорость периметров и внутрених и внешних - 60мм/с. В перспективе можно было бы поднять и выше.

Только когда смотрю на анализатор гкода - скорость периметров не выше чем 19мм/с. Печать это подтверждает. Такими темпами я буду печатать до сизых веников.

Вопрос: почему так медленно и как это можно ускорить?
grafalex

Сообщения: 96
Зарегистрирован: 09 янв 2015, 00:11

Re: Слайсер Slic3r

Сообщение winKING » 20 янв 2015, 11:34

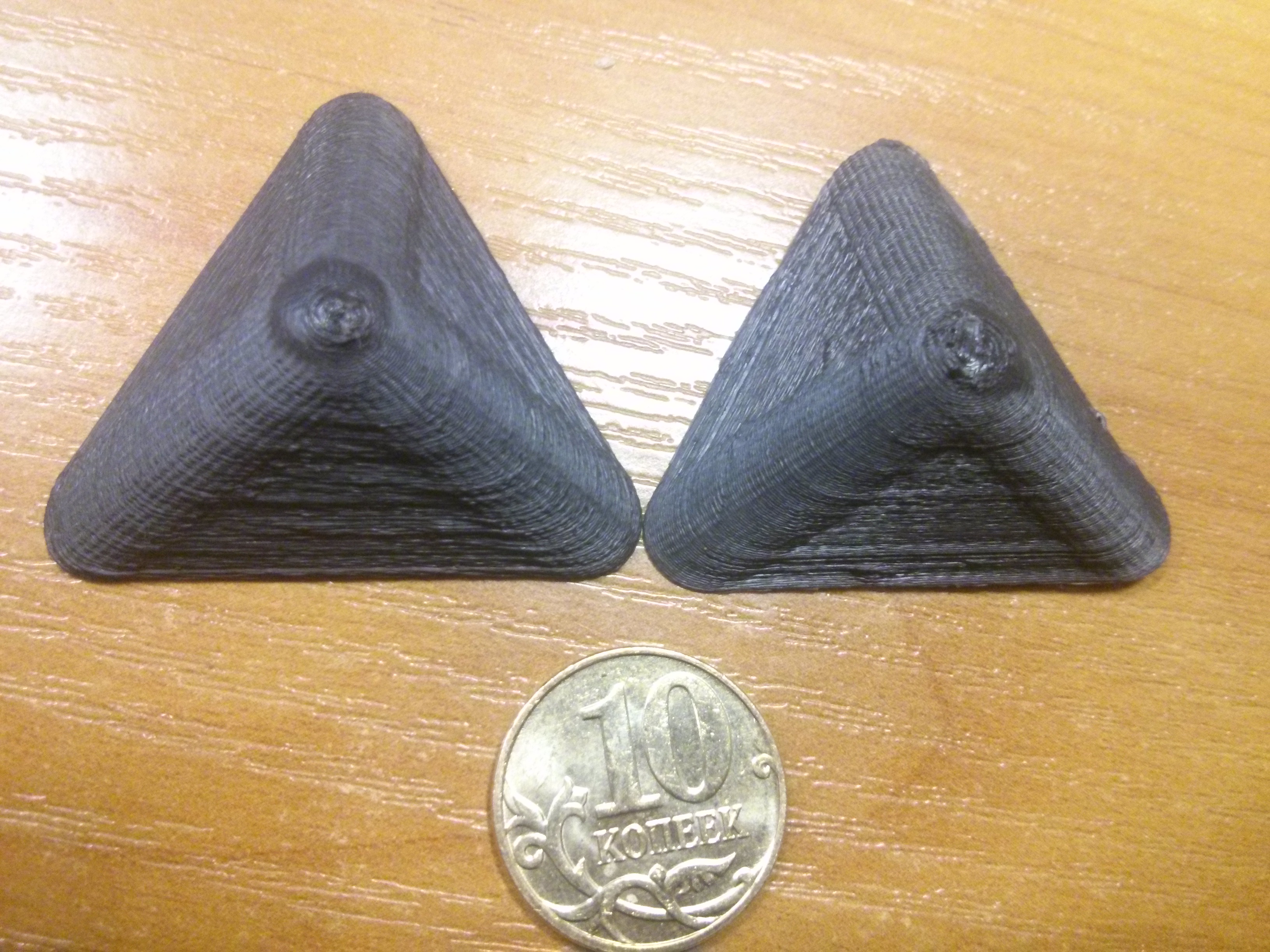

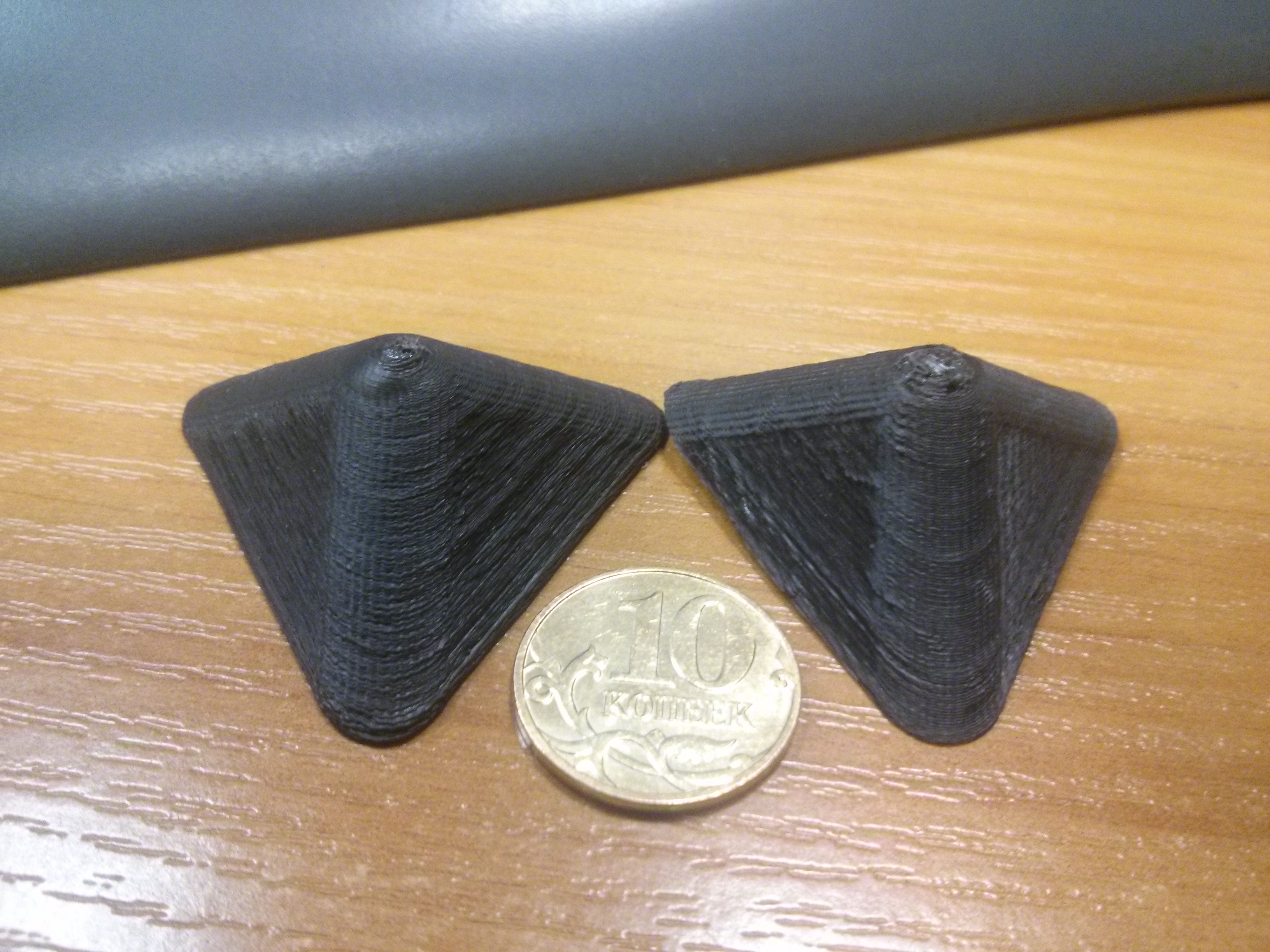

Заметил одну интересную особенность. Вот две отпечатанных модельки. Слева нарезал с помощью Cura, справа - Slic3r.
Та что слева на углах очень шершавая, тогда как справа слои ложаться довольно ровно. Такое ощущение что Cura специально вносит ошибку. Параметры слайсеров примерно одинаковы. модельки печатались друг за другом.
толщина слоя - 0.1
сопло - 0.4
скорость печати внешних периметров 50мм/с
Вложения
Prusa i3 wood frame + RAMPS 1.4 (Marlin) + LCD1602 + microSD reader + 3 buttons
winKING

Сообщения: 12
Зарегистрирован: 05 май 2014, 21:54
Откуда: Санкт-Петербург

Re: Слайсер Slic3r

Сообщение Revenger » 20 янв 2015, 12:29

Я не спец, но, возможно, в левом варианте поток чуть больше. Пластик выдавливается чуть больше, отсюда такой результат.
Или температура чуть другая.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
