Re: Слайсер Slic3r

Сообщение Harh » 21 окт 2014, 14:08

Myp писал(а):Поставил 0.175 и заработало, кладёт 2 периметра, а потом толстую колбасу инфила :)


"Ага! - сказали суровые сибирские мужики" :)

инфил не слипнется или будет слипаться и постепенно периметр вырастет выше инфила.


Только при большой ширине, где этому "канату" будет, где провисать. Иначе просто весь инфил будет состоять из отдельных не слепленных между собой ниток.

К слову: вчера из Слайс3ра отпечатал из интереса с рафтом, т.к. замучался отдирать от подложки распечаток... Да шоб я еще из Слайс3ра, да с рафтом. От подложки-то отделил, но то, что получилось на обратной стороне после удаления рафта... Ужас. По-моему, скейнфорджевский вариант и то лучше - там и рафта меньше, и такого безобразия он вродь не создает... Хотя, может еще и скорость печати влияла - я на 75 вроде печатал (не помню, что за параметр, вродь первый самый :)).
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Слайсер Slic3r

Сообщение Myp » 31 окт 2014, 17:00

в версии 1.2 появились раздельные параметры для толщины экструзии периметров
пожалуй это может решить мою беду с люфтами и как результат отстающим внешним периметром :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Слайсер Slic3r

Сообщение Myp » 06 ноя 2014, 18:14

блин, в версии 1.2 ничерта не фурычит. слайсится но в процессе сохранения в файлик г-кода вылетает.
в логе какие-то непонятные ошибки записи файла на диск.

интересное решение на репрап форуме появилось для максимальной заливки:
слой 0.2
заливка каждые 2 слоя
диаметр сопла 0.401
110% экструзии заливки.
погрешность сопла в 0.01 мм на печать никак не повлияет, зато инфил будет класться через раз жирной колбасой.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Слайсер Slic3r

Сообщение Екатеринбуржец » 06 ноя 2014, 19:18

такое впечатление что от версии к версии ВСЕ слайсеры только ухудшаются :bad:
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: Слайсер Slic3r

Сообщение Myp » 12 ноя 2014, 14:33

что-то не пойму.
добавил в стартовый код выдавливание прутка короткое, для создания начального давления в экстудере, ибо у меня боуден.

а получилось что принтер сначала пытается давить пластик из холодного хотэнда, а потом идёт ожидание нагрева хотэнда и стартует печать. естественно экструдер прогрызает пруток и потом уже не давит.

получается что стартовый Г код идёт до нагрева хотэнда??
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Слайсер Slic3r

Сообщение Екатеринбуржец » 12 ноя 2014, 16:28

Смотря куда в код вы добавили команду.
;Print time: {print_time}
;Filament used: {filament_amount}m {filament_weight}g
;Filament cost: {filament_cost}
;M190 S{print_bed_temperature} ;Uncomment to add your own bed temperature line
;M109 S{print_temperature} ;Uncomment to add your own temperature line
G21 ;metric values
G90 ;absolute positioning
M82 ;set extruder to absolute mode
M107 ;start with the fan off
G1 Z5 F5000 ; lift nozzle
G28 ; home all axes
G1 Z5 F5000 ; lift nozzle
G29 ; auto bed level
G1 Z5 F5000 ; lift nozzle
G1 Y5 F5000 G92 E0 ;zero the extruded length
G1 F200 E3 ;extrude 3mm of feed stock
G92 E0 ;zero the extruded length again
G1 F{travel_speed}
;Put printing message on LCD screen
M117 Printing...
Вот у меня - сперва прогрев - потом автолевелинг - потом прогон пластика - потом печать.
Это в куре
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: Слайсер Slic3r

Сообщение Myp » 12 ноя 2014, 17:29

тема про slic3r, очевидно что стартовый код я добавил в окошко для стартового кода.
у вас кстати прогрева нету в приведённом коде)) тоесть он есть, но он в комментарии.

а у куры мне вобще не нравится логика инфила, поддержек, периметров, она может нарисовать периметр просто в воздухе не касаясь вобще ничего
и настроек мало. ей тока кубики печатать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Слайсер Slic3r

Сообщение Екатеринбуржец » 12 ноя 2014, 18:11

Просто я со сликра не смог скопировать старт код. Он конечно отличается. Там идет сперва прогрев стола- автолевелинг- прогрев экструдера - прогон пластика - печать. отличие в команде ожидания прогрева. кура этого не понимает. Вписываю код ожидания прогрева - ругается.
А вообще то что вы про куру написали не совсем верно. Я хоть и в ней слайсерю но до сих пор тоже многого не понимаю. Но - за счет быстрого слайсинга можно быстро исправить настройки. Их вполне достаточно. А насчет глюков - у сликра их не меньше, а ждать результата дольше, в куре зависимость от настроек нагляднее.
В общем каждый слайсер имеет свои плюсы и минусы.
M109 S245 ; wait for temperature - вот если вы до этой команды вставили прогон пластика то экструдер будет давить на холодную.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: Слайсер Slic3r

Сообщение Revenger » 07 дек 2014, 04:21

Приветствую. Извиняюсь, если уже обсуждалось, но я обещаю дочитать (менее половину осилил пока), но читаю параллельно с опытами перевода пластика в мусорку... Может кто подскажет.. рафт в слайсере в параметрах есть.. а как его увидеть вживую?
По идее это же должна быть типа решетки, а по ней печать? У меня тупо первый слой как бы уже деталь... сплошная заливка, причем соплом он так ее бороздит, что... на наждачку похоже. Я подумал.. может это и есть рафт, попробовал с запоротой детальки отодрать (т.к. периметр начал отдираться снизу) и что? Слой с помощью канц. ножа снялся довольно легко! Если это рафт, то... вроде как нормально, пара мест всего приварилась к детали, а если это я тупо расслоил деталь? К тому же.. изогнув немного (недопечатано и небыло верхних слоёв, а был открытый инфил сотами) я практически расслоил и эти соты и другие периметры.. Это что? Мало температуры (ПЛА, 190-198град скачет на экране)?

Спасибо за помощь.

Добавлено спустя 10 минут:
Екатеринбуржец писал(а):M109 S245 ; wait for temperature - вот если вы до этой команды вставили прогон пластика то экструдер будет давить на холодную.

Я бы тоже хотел добавить "прогон пластика"... Вручную пока вписываю, но.. В настройках, в дополнительных г-кодах старта и стопа нет ожидания температуры, заканчивается подъёмом сопла. далее, судя по всему, слайсер уже в процессе работы всё дописывает, а вот как заставить его в нужном месте делать нужную операцию?

Спасибо.

Добавлено спустя 9 минут 4 секунды:
Кажись понял.. но... вот вставил я команду M109 S245 ; wait for temperature, он после слайсинга ее вписал в код как надо, т.е. сначала ждет температуру, а затем делает мой сброс пластика.. но.. а как же температура для ПЛА 200 или 190? Т.е. то, что стоИт в преднастройках по филаменту? Он это теперь будет игнорировать?
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение amp » 07 дек 2014, 15:45

Напишите так: M109 S[first_layer_temperature]
amp

Сообщения: 39
Зарегистрирован: 14 мар 2014, 10:50
Откуда: Москва
ФИО: Андрей

Re: Слайсер Slic3r

Сообщение Revenger » 07 дек 2014, 16:48

ОгромЕнное спасибо! Работает!
А по поводу рафта... подскажете? В настройках стоИт "1", но я не встречал его печать. Cura делает решётку, а слайсер как заставить?
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Акелла » 07 дек 2014, 16:55

Revenger писал(а): а слайсер как заставить?

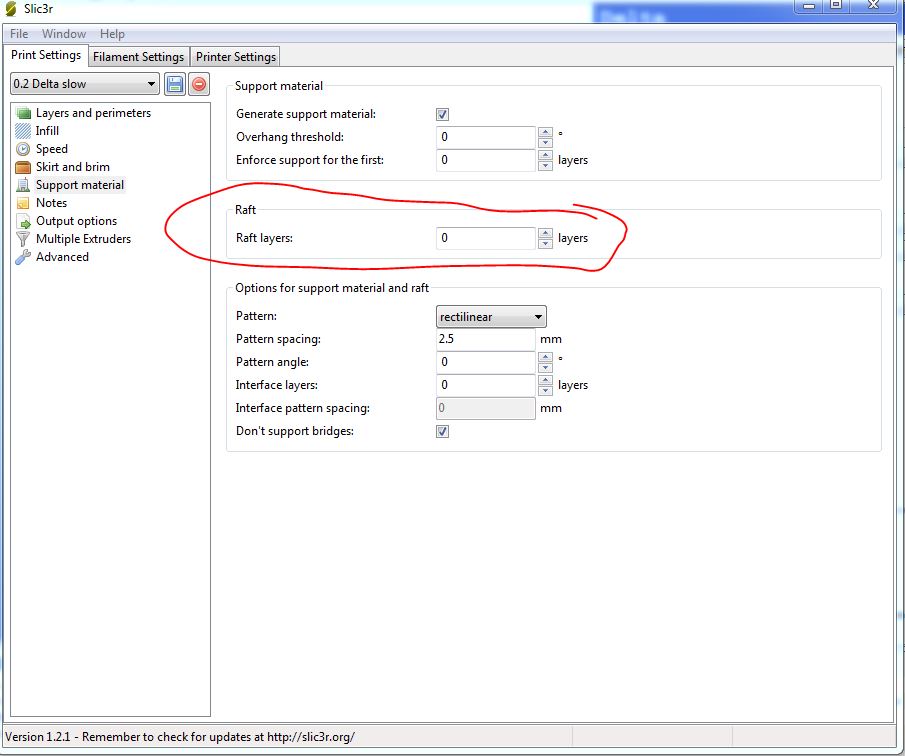

вот так, выбери сколько слоев рафта
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Revenger » 07 дек 2014, 17:22

Так я там единицу поставил... а надо больше? Как он хоть выглядеть должен? Я то жду "решётку" выступающую за пределы детали. Может то, что я отодрал от детали не первый слой а рафт был? Но тогда почему он сплошняком заполнен, да с периметрами.. в точности как просто один из слоёв детали?
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Акелла » 07 дек 2014, 17:53

Revenger писал(а):Так я там единицу поставил... а надо больше? Как он хоть выглядеть должен? Я то жду "решётку" выступающую за пределы детали. Может то, что я отодрал от детали не первый слой а рафт был? Но тогда почему он сплошняком заполнен, да с периметрами.. в точности как просто один из слоёв детали?

Я рафтом и не пользуюсь, для ПЛА он не нужен совсем, достаточно брима.
Для АБС можно использовать, но можно и без него обойтись
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Слайсер Slic3r

Сообщение Myp » 03 янв 2015, 21:43

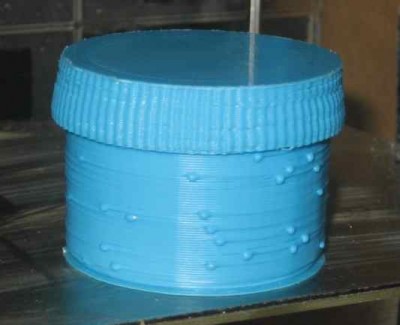

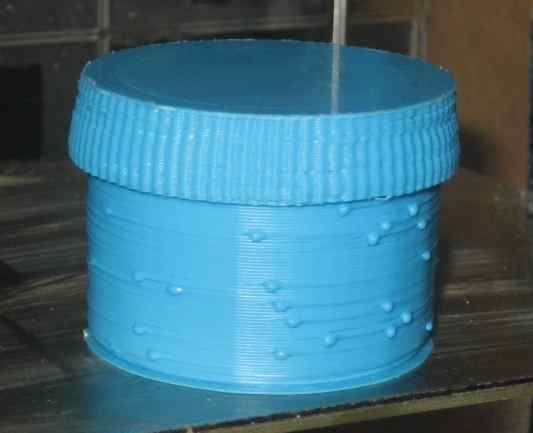

что я мог сломать в настройках чтобы стало получаться вот такое безобразие?
бородавки на круглой поверхности.

натекает жуткая сопля при начале внешнего периметра.
ретракт включен.

крышку баночки печатал день назад, крышка норм, а баночка с бородавками.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
