Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 30 ноя 2012, 12:24

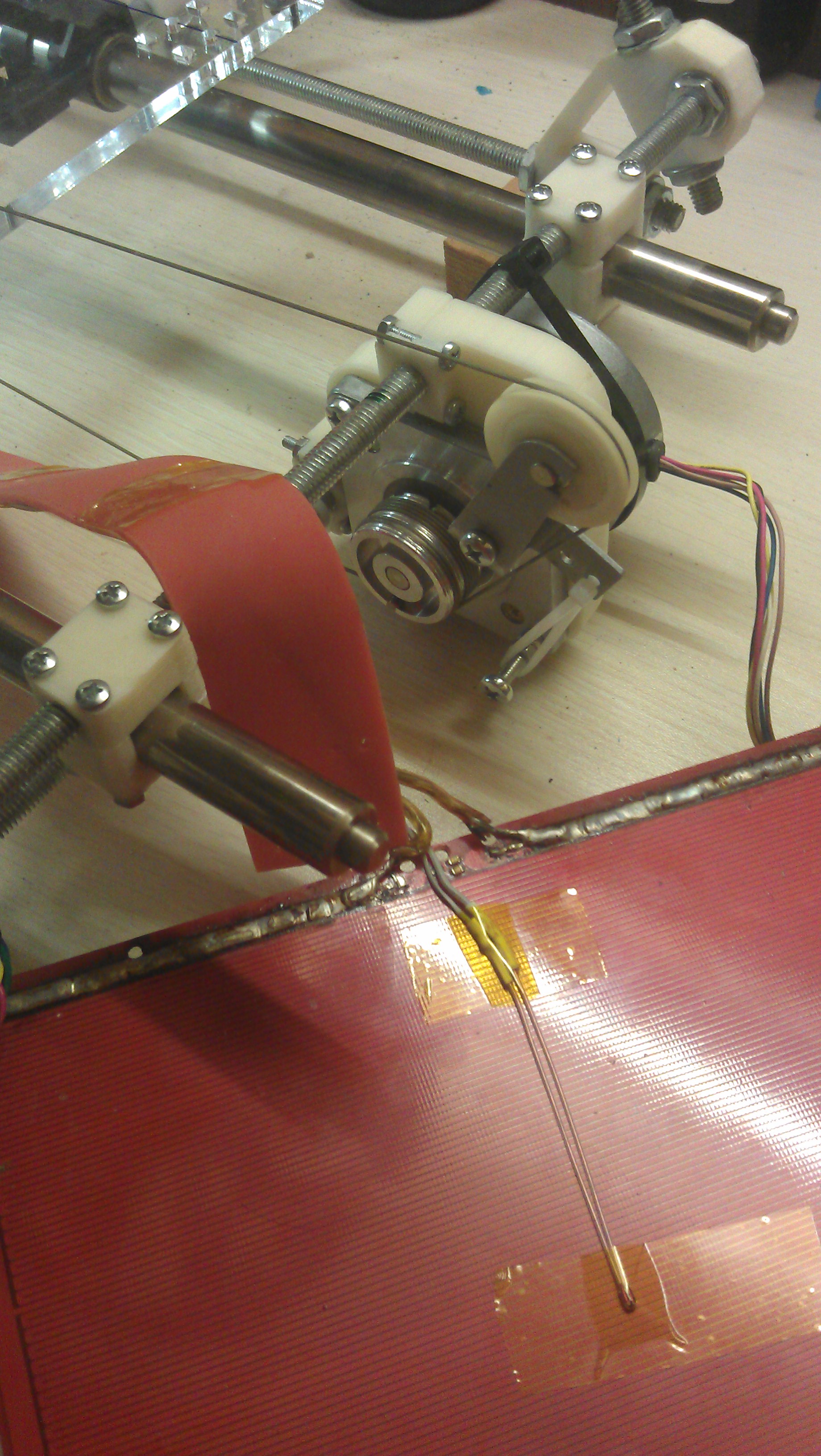

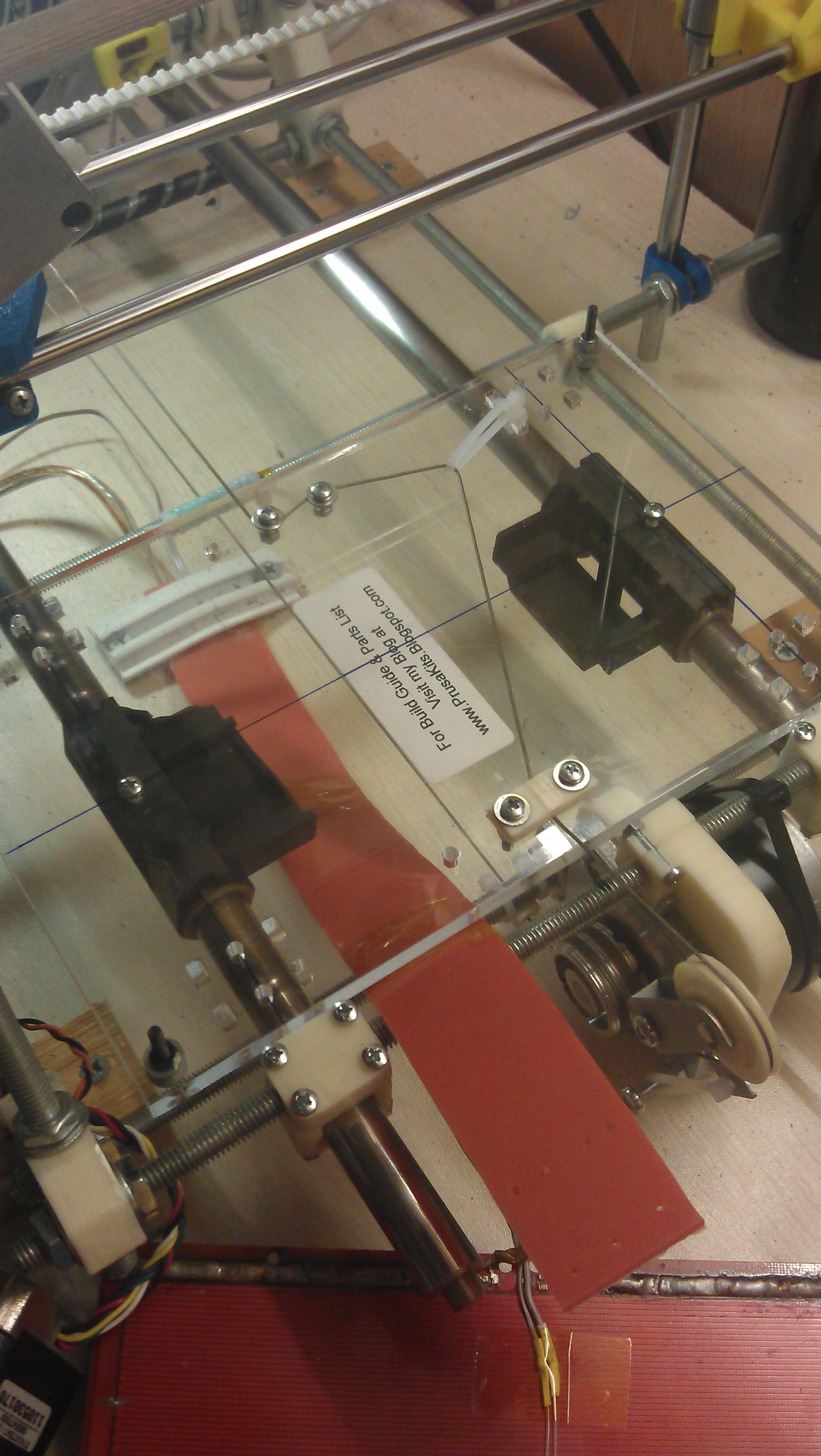

Полностью обновил Y
  • Валы 8мм заменил на 14мм (из двух A3 матричных принтеров) в комплекте с родными подшипниками скольжения из беррилиевой бронзы.
    позже заменю на своей разработки трех подшипниковые модули качения (а может и оставлю родные, они весьма хорошо скользят, лучше линейных шариковых).
  • Для валов использовал быстросъёмный крепеж собственной модели (не выкладываю поскольку размеры валов нестандарт).
    Кстати в оригинальной модели очень фигово сделаны клипсы валов чуть перетянешь и лопаются, после трещины нужно перебирать весь вал, что весьма трудоемко.
  • Привод заменил на тросиковый (взят в готовом виде с барабаном, ШД, тросиком и блоками растяжки из матричного принтера)
  • Для крепления ШД использовал на ходу смоделированный и напечатанный модуль :)
    Нравятся мне новые возможности !
  • Терморезистор на кровати с 10k заменил на 100k , что лучше - точнее на высоких температурах (раньше просто в наличии небыло)

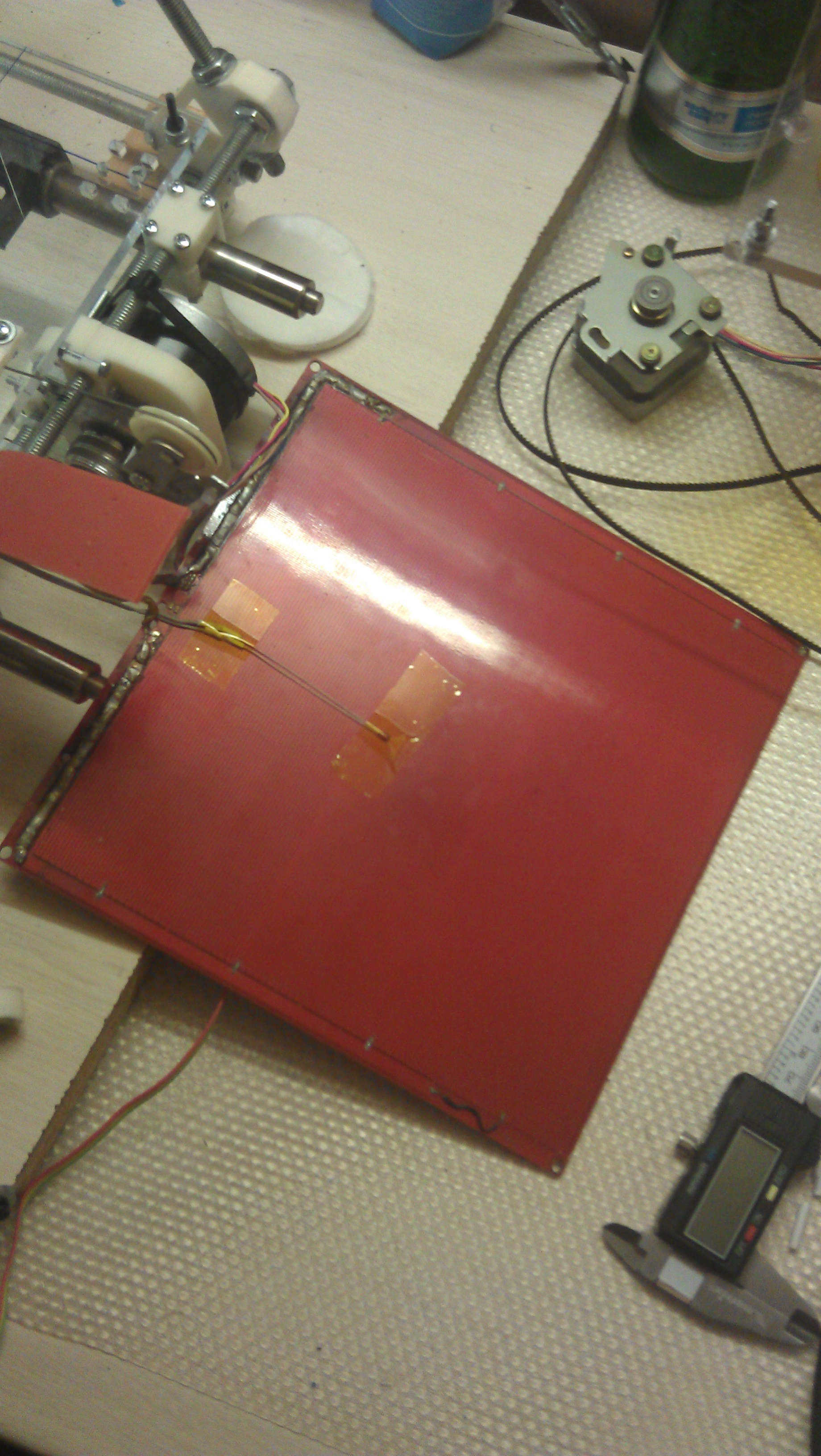

  • на фото так же видны переделки нагревательной кровати : утолщены силовые дорожки и укорочены в 2 раза все греющие меандры.
  • так же на фото видна силиконовая полоска - направляющая для проводов кровати

Все подключил, но протестировать не успел. Буду на выходных проверять.
Ожидаю улучшение качества.
Вложения
2012-11-30 09.14.47.jpg
2012-11-30 09.11.52.jpg
2012-11-30 09.11.17.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение karabas2011 » 30 ноя 2012, 20:29

да у меня тоже такие валы есть. 14 и 12 мм с разных принтеров. А вот втулки уже были раздобанные так что их низя использовать к сожалению
Качество наверно проявится на высоких скоростях печати
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение michael_s » 05 дек 2012, 09:56

Извиняюсь мб за глупый вопрос , но каким напряжением питать моторы в Ramps 1.4 ? Пишут что моторы и экструдер питаются от цепи в которой стоит 5А предохранитель. Опробовал плату с парочкой тестовых моторов на 12В , все ок. Но моторы которые заказаны к станку расчитаны на 3.1В. Каким напряжением все таки питать моторы ?
michael_s

Сообщения: 87
Зарегистрирован: 15 янв 2009, 21:46
Откуда: Дубна
Skype: michael.slobodskih
ФИО: Михаил Слободских

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 05 дек 2012, 10:41

моторы питают током, там нет элементов которые могут перегореть от перенапряжения если ток не превышен.
поэтому напряжение условно.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение denim » 05 дек 2012, 12:52

Если еще точнее, то 3.1V - это падение напряжения на обмотке при номинальном токе.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение michael_s » 05 дек 2012, 14:28

Тоесть питать тоже 12в от компьютерного бп но при этом нужно отрегулировать ток подстроечным резистором на каждом драйвере ?
michael_s

Сообщения: 87
Зарегистрирован: 15 янв 2009, 21:46
Откуда: Дубна
Skype: michael.slobodskih
ФИО: Михаил Слободских

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 05 дек 2012, 15:05

да, так у всех (большинства)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение michael_s » 06 дек 2012, 10:03

Ок =) Движемся дальше. Проверил электронику и ось Z с помощью тестовой прошивки которая мигает всеми светодиодами и крутит моторами взад вперед , тут все ок.
Дальше пробую залить прошивку sprinter

Выбираю в конфиге ramps 1.3/1.4
Код: Выделить всёРазвернуть
// MEGA/RAMPS up to 1.2  = 3,
// RAMPS 1.3/1.4 = 33
// Gen6 = 5,
// Gen6 deluxe = 51
// Sanguinololu up to 1.1 = 6
// Sanguinololu 1.2 and above = 62
// Gen 7 @ 16MHZ only= 7
// Gen 7 @ 20MHZ only= 71
// Teensylu (at90usb) = 8
// Printrboard Rev. B (ATMEGA90USB1286) = 9
// Gen 3 Plus = 21
// gen 3  Monolithic Electronics = 22
// Gen3 PLUS for TechZone Gen3 Remix Motherboard = 23
#define MOTHERBOARD 33


И подключаю мотор для Z.
Запускаю софт printrun и соединяюсь с платой. Все соединяется , пробую подвигать ось Z вверх 0.1 , 1 , 100 Мотор при этом крутится и вроде все ок. Но когда я прошу его крутить вниз то слышу попытку , но крутить он отказывается. Тоже самое пробовал и на других осях. В одну сторону крутится в обратную нет.
Теперь нужно понять что я делаю не так ? Несовместимость спринтера и printrun ? Какую вообще лучше выбрать прошивку под ramps 1.4 ?

Всем заранее спасибо за ответы.
michael_s

Сообщения: 87
Зарегистрирован: 15 янв 2009, 21:46
Откуда: Дубна
Skype: michael.slobodskih
ФИО: Михаил Слободских

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение faeton13 » 06 дек 2012, 12:05

подключить эндстопы
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение michael_s » 06 дек 2012, 12:39

faeton13 писал(а):подключить эндстопы

Все верно =) Спасибо , сам уже только что тоже до этого дошел , поменял в конфиге флаг inverse для эндстоппера теперь все работает как надо.
michael_s

Сообщения: 87
Зарегистрирован: 15 янв 2009, 21:46
Откуда: Дубна
Skype: michael.slobodskih
ФИО: Михаил Слободских

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 06 дек 2012, 14:26

michael_s писал(а):Какую вообще лучше выбрать прошивку под ramps 1.4 ?

Marlin https://github.com/ErikZalm/Marlin
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение evgbog » 06 дек 2012, 17:01

hudbrog писал(а):Я думаю тебе этого никто не скажет точно, тока твое решение. Лично я пользуюсь мейкергировским, и крайне им доволен. А недавно повелся на цену и купил пару хотендов от qu-bd, недели две с ними мучался(еще в отдельной теме опишу, может кто поможет), но в результате буду брать себе еще пару мейкергировских.


Тоже заказал эту голову (MBE EXTRUDER V9), подскажите, в чем была с ними проблема?
evgbog

Сообщения: 5
Зарегистрирован: 06 дек 2012, 16:57

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение TedBeer » 06 дек 2012, 17:32

setar писал(а):
michael_s писал(а):Какую вообще лучше выбрать прошивку под ramps 1.4 ?

Marlin https://github.com/ErikZalm/Marlin


Совсем, наверно, чайниковский вопрос, но боюсь напортачить с электроникой.
Какую борду прописывать в конфигурации? Там нет RAMPS 1.4, но есть 1.3
Они совместимы? Включить при компиляции RAMPS 1.3 ?
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение FireFly » 06 дек 2012, 17:35

совместимы
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 06 дек 2012, 17:40

TedBeer писал(а):Совсем, наверно, чайниковский вопрос, но боюсь напортачить с электроникой.
Какую борду прописывать в конфигурации? Там нет RAMPS 1.4, но есть 1.3
Они совместимы? Включить при компиляции RAMPS 1.3 ?

если вопрос про марлин то борда 33 (если кулер стоит вместо прогрева второго экструдера)
