Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 23 июл 2012, 23:11

качество будет одинаковым при должной реализации механики, но вот размахивать моделью типа "торнадо" или даже просто вертикальный столбик не рекомендуется, поэтому второй вариант предпочтительней
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение ReaN » 24 июл 2012, 08:37

в смысле размахивать?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение legion » 24 июл 2012, 09:16

Быстро и резко двигать стол с печатаемой деталью, вестимо.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение ReaN » 24 июл 2012, 09:52

понял, спасибо. Я кстати то же склонялся к этой модели... Тогда еще пару вопросов:
- при опускании стола во время печати (учитывая то, что стол везде крепят с одной стороны) вибрации не сильно проявляются?
- не будет ли правильно на такой модели но ось Y ставить 2 шаговика (по одному на каждую сторону оси Х), а на Z обойтись одним?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 24 июл 2012, 10:11

один для Z достаточно, а вот для Y зачем 2 ?

А я вчера запустил свой вариант платы управления (LCD(4x20) + encoder + keypad(3x4)+ buzzer )
Сделано это для частичной автоматизации в виде жены :)
Иногда приходится печатать повторяющиеся изделия, и удобно повтор запускать без компа

Из прошивки Marlin нативно поддерживается LCD + Encoder (опция ultipanel), клавиатуру буду допиливать сам.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение ReaN » 24 июл 2012, 10:20

ну у мя ща Z на 2х моторах (по обе стороны от платформы), кажется, что Y для страховки луче будет на 2х... Просто если Х будет работать на противоположном от мотора Y конце, то при резких движениях усилие будет идти на перекос - оно не перекосит конечно, но может некорректно сработать - чисто теоретически... :)
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 24 июл 2012, 10:26

там нет усилий ;)
так что все отлично с Y
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение ReaN » 24 июл 2012, 10:53

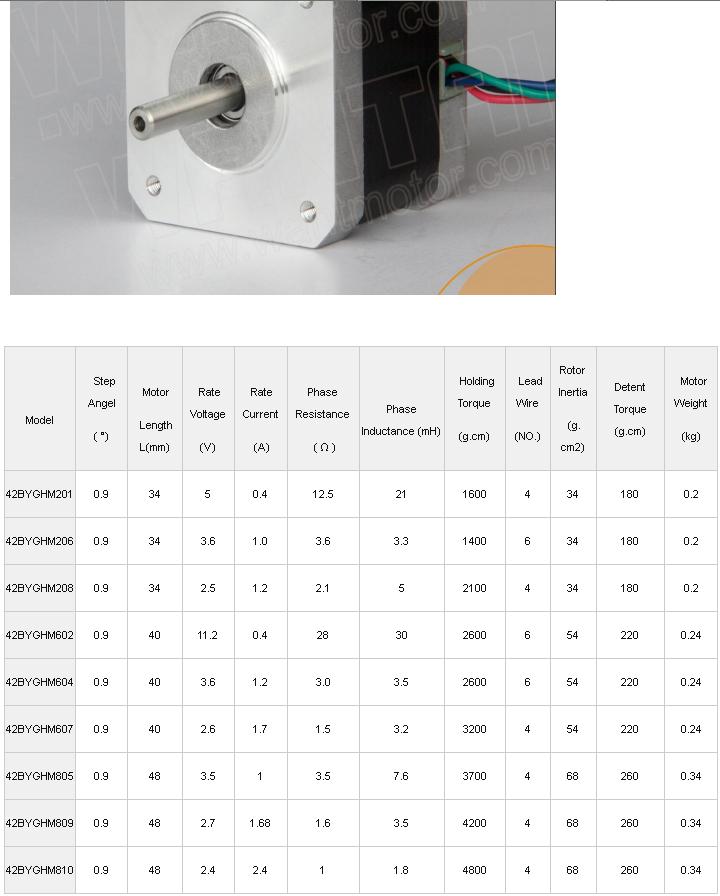

Думаю ставить более точные моторы - 0.9. Сетар, у тя опыта куда больше, может подскажешь - под Рампс 1.4, какой лучше:
Вложения
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение mVit » 24 июл 2012, 12:15

У меня 42BYGHW811. Работают нормально.
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение ReaN » 24 июл 2012, 13:09

от блин... таблица с сайта производителя и такой марки нету :)

Добавлено спустя 11 минут 34 секунды:
А, нашел - 811 - это на 1.8 градуса

Добавлено спустя 4 минуты 44 секунды:
на твой похож 42BYGHM810, вот только вольтаж на входе ниже - это не страшно?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 24 июл 2012, 13:33

зачем точнее ?
там на X и Y 1мм = 64 шага , получается точность 0,016 мм , с учетом механических вибраций до 0.3 мм это более чем достаточно

с параметрами ШД я вообще не разбирался, просто взял из списка рекомендованных с сайта reprap.org , доволен :)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение legion » 24 июл 2012, 13:36

0,016 мм это с учетом микрошагов?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 24 июл 2012, 13:42

да, это 1/16 микрошаг
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение ReaN » 24 июл 2012, 14:40

тю... Сетар, ты же сам в каком-то из постов говорил, что ща чуть ли не тренд наплывает на 0.9 гр :)
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 24 июл 2012, 15:29

:) я ? что то не припомню ...
может что то другое имел ввиду
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
