Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение mVit » 15 сен 2012, 11:27

да, тоже хотел посоветовать сменить прошивку на марлин
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение scanvs » 15 сен 2012, 14:22

setar писал(а):как видно из графика заданная температура просто сбрасывается, что честно отрабатывает электроника.
косяк в прошивке или g-code
проверяется тем же printerface просто задав высокую температуру и ничего не печатая

Сергей, это я pause и off нажал, когда увидел, что t падает. На этот момент было 165 град.

Добавлено спустя 42 секунды:
mVit писал(а):да, тоже хотел посоветовать сменить прошивку на марлин

Тоже думал об этом, но пока экспериментирую с этой.
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 15 сен 2012, 16:43

scanvs писал(а):Сергей, это я pause и off нажал, когда увидел, что t падает. На этот момент было 165 град.

тогда не понятно пока, снимите кривую нагрева (затухающую синусоиду)
есть вариант что PID регулятор не так работает
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение mixelectronic » 15 сен 2012, 22:28

Народ помогите плз - проблема с моторами-драйверами...
RAMPS 1.4 + Ардуина. Гружу тестовую прошивку http://reprap.org/wiki/File:RAMPS14_test.zip стол греется, екструдер греется, светодиоды мигают, а моторы ноль эмоций. стоят, даже не дергаются.
Если просто подаю на крайние контакты разъема мотора 5в - делает один шаг, меняю полярность - делает в другую сторону... Т.е. моторы вроде работают.
Куда копать? Драйвера Pololu не исправные что ли? Не могут же все 5 штук быть не исправными...
mixelectronic

Сообщения: 6
Зарегистрирован: 31 мар 2006, 11:44
Откуда: НН

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 16 сен 2012, 03:07

оставить один драйвер (на всякий случай)
подключить один мотор
проверить положение поненциометров на плате драйвера - против часовой стрелки до упора это ноль тока на двигатель, поставьте для начала четверть оборота по часовой.
убедиться что на чип драйвера приклеен (прижат) радиатор, чтобы не срабатывала защита по перегреву
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение scanvs » 16 сен 2012, 05:33

setar писал(а):
scanvs писал(а):Сергей, это я pause и off нажал, когда увидел, что t падает. На этот момент было 165 град.

тогда не понятно пока, снимите кривую нагрева (затухающую синусоиду)
есть вариант что PID регулятор не так работает

Раскомментировал в конфигурационном файле следующие строки:

//// Temperature smoothing - only uncomment this if your temp readings are noisy (Gen6 without EvdZ's 5V hack)
#define SMOOTHING
#define SMOOTHFACTOR 16 //best to use a power of two here - determines how many values are averaged together by the smoothing algorithm

И, может быть, совпало - около 5 часов печати, 3 детали - сбоев не было. Насколько я понял, используется усредненное значение из нескольких значений. SMOOTHFACTOR 16 - приводит к большой инерции, т.е. температура при заданных 220 волнообразно по времени меняется в диапазоне от 208 до 237. Исправил значение на 2 - инерция только в начале печати, потом устаканивается.
Вложения

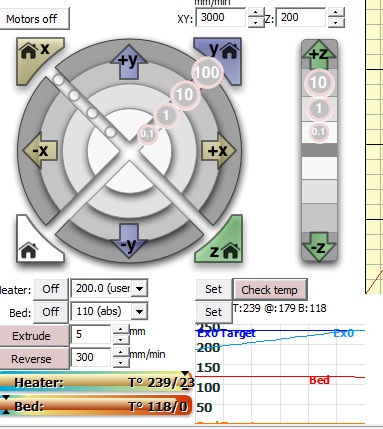

Кривая нагрева
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение faeton13 » 16 сен 2012, 18:40

mixelectronic писал(а):Народ помогите плз - проблема с моторами-драйверами...
RAMPS 1.4 + Ардуина. Гружу тестовую прошивку http://reprap.org/wiki/File:RAMPS14_test.zip стол греется, екструдер греется, светодиоды мигают, а моторы ноль эмоций. стоят, даже не дергаются.
Если просто подаю на крайние контакты разъема мотора 5в - делает один шаг, меняю полярность - делает в другую сторону... Т.е. моторы вроде работают.
Куда копать? Драйвера Pololu не исправные что ли? Не могут же все 5 штук быть не исправными...

ну если включиь все движки в вывернутыми вправо на макс крутелками - то легко )
чье производство драйверов/платы?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение mixelectronic » 18 сен 2012, 00:17

setar писал(а):оставить один драйвер (на всякий случай)
подключить один мотор
проверить положение поненциометров на плате драйвера - против часовой стрелки до упора это ноль тока на двигатель, поставьте для начала четверть оборота по часовой.
убедиться что на чип драйвера приклеен (прижат) радиатор, чтобы не срабатывала защита по перегреву

Сначала я их сдуру все 5 воткнул, потом вытащил и оставил только 1. Положение потенциометров изначально было посередине. Но сейчас я уже по всякому покрутил - от минимума до максимума - ничего не греется, ни драйвера ни двигатели. Никакой жизни.

faeton13 писал(а):ну если включиь все движки в вывернутыми вправо на макс крутелками - то легко )
чье производство драйверов/платы?

Они такие нежные эти драйвера? Когда первый раз втыкал все - какое то небольшое короткое замыкание было (не из-за драйверов просто закоротил где то что то :( ) - сработала защита блока питания... Не мог ли я их в этот момент сжечь?
Покупал комплект здесь: http://www.makerfarm.com/
Драйвера там были вот такие: http://www.pololu.com/catalog/product/1182
Как их протестировать - живые ли они...
mixelectronic

Сообщения: 6
Зарегистрирован: 31 мар 2006, 11:44
Откуда: НН

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение faeton13 » 18 сен 2012, 01:14

mixelectronic писал(а):Они такие нежные эти драйвера? Когда первый раз втыкал все - какое то небольшое короткое замыкание было (не из-за драйверов просто закоротил где то что то :( ) - сработала защита блока питания... Не мог ли я их в этот момент сжечь?
Покупал комплект здесь: http://www.makerfarm.com/
Драйвера там были вот такие: http://www.pololu.com/catalog/product/1182
Как их протестировать - живые ли они...


Логику вроде никак.
А КЗ как раз могло быть из-за драйверов - если один не правильно поставить, будет кз и сгорят все. (
можно попробовать спихнуть обратно продавцу как бракованные )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 18 сен 2012, 02:28

если было КЗ то вариантов там не много - выгорел входной стабилизатор 5 В на ардуинке.
оно работает и прошивается от USB, а на драйверы тока не хватает.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение scanvs » 02 окт 2012, 23:27

Подскажите, в каких обычно магазинах или местах(не в интернете) покупать 608 подшипники?

Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение FireFly » 03 окт 2012, 00:22

эти подшипники используются в скейтбордах :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение boez » 03 окт 2012, 12:22

boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение scanvs » 03 окт 2012, 18:19

Спасибо вам, огромное, без иронии.) В Тамбове так не просто найти элементарные вещи(недавно искал метизы 3 мм), что в этот раз и поиском не стал пользоваться.
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение scanvs » 11 окт 2012, 16:01

Где поближе(желательно в России) приобрести металлические ролики для ремней и "пули", соединяющие ось Z с шаговым двигателем? Чувствую пластиковые вносят свою "лепту" в качество печати.
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр
