hudbrog - учимся печатать в 3д

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 19 авг 2012, 23:18

прикол в том что нормальную обдувалку без обдува не напечатать (там стенки тонкие под углом к горизонту).

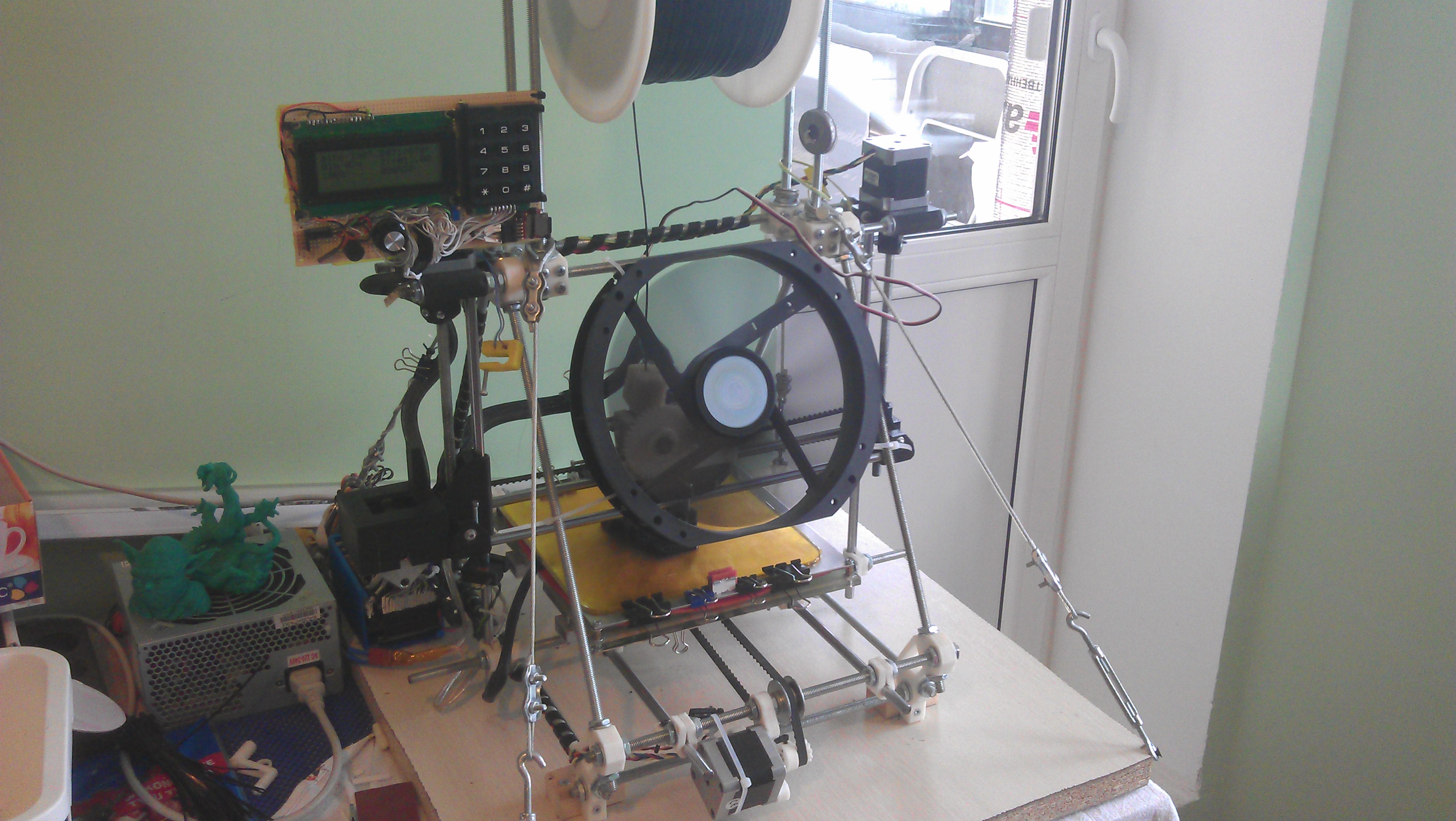

временно можно сделать так:
(закреплен большой кулер)
Вложения
2012-08-19 19.15.49.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение mVit » 19 авг 2012, 23:47

прикол в том что нормальную обдувалку без обдува не напечатать

да ну ладно, я напечатал. с поддержками, с минимальной скоростью и высотой слоя 0,5мм. потом с обдувом напечатал более качественно.
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: hudbrog - учимся печатать в 3д

Сообщение scanvs » 02 сен 2012, 16:26

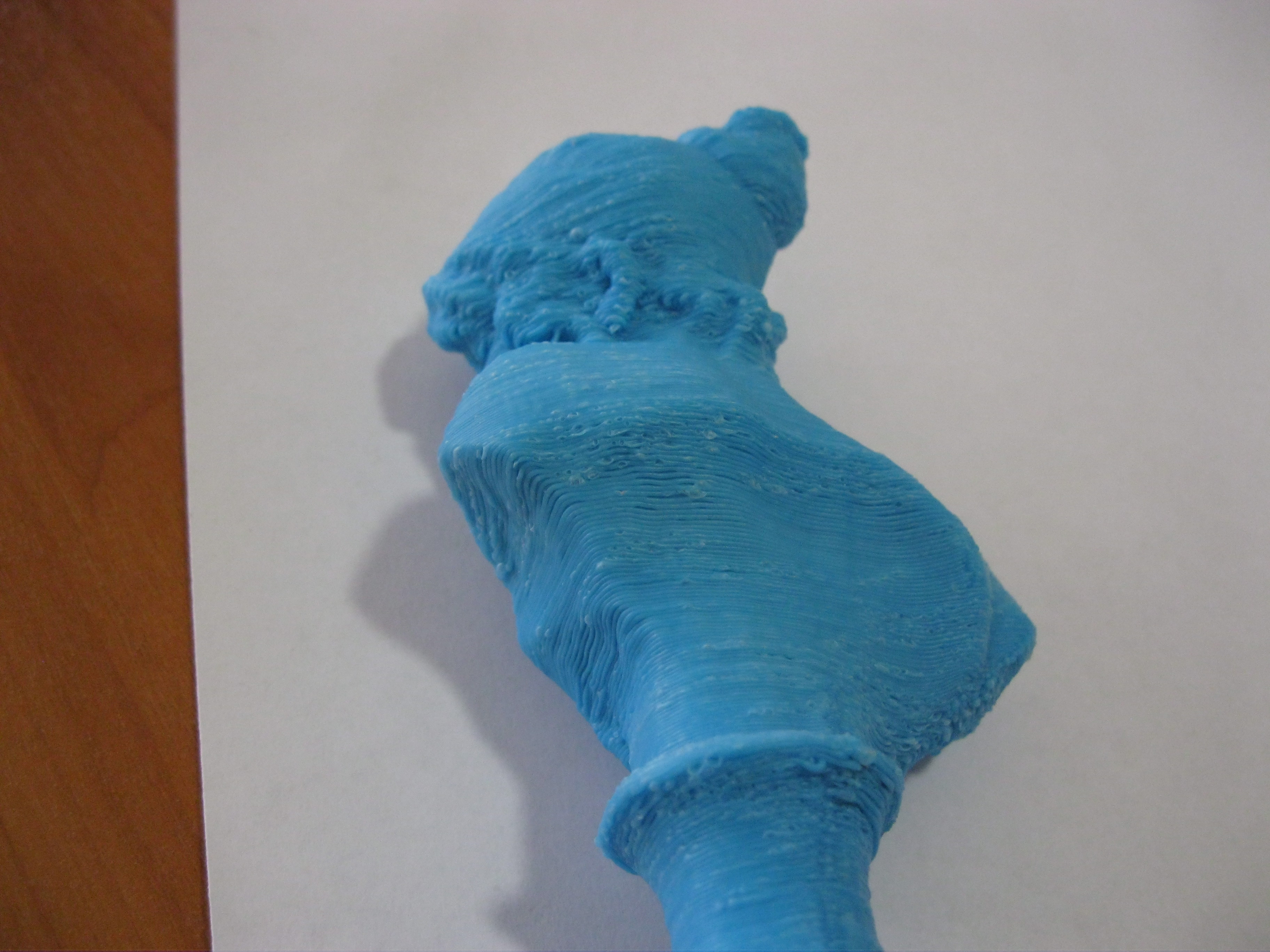

Пожалуйста, посмотрите мои образцы. Что, навскидку, нужно сделать, чтобы устранить недостатки?

При печати "скульптуры" применялся круговой обдув с постоянным напором воздуха.

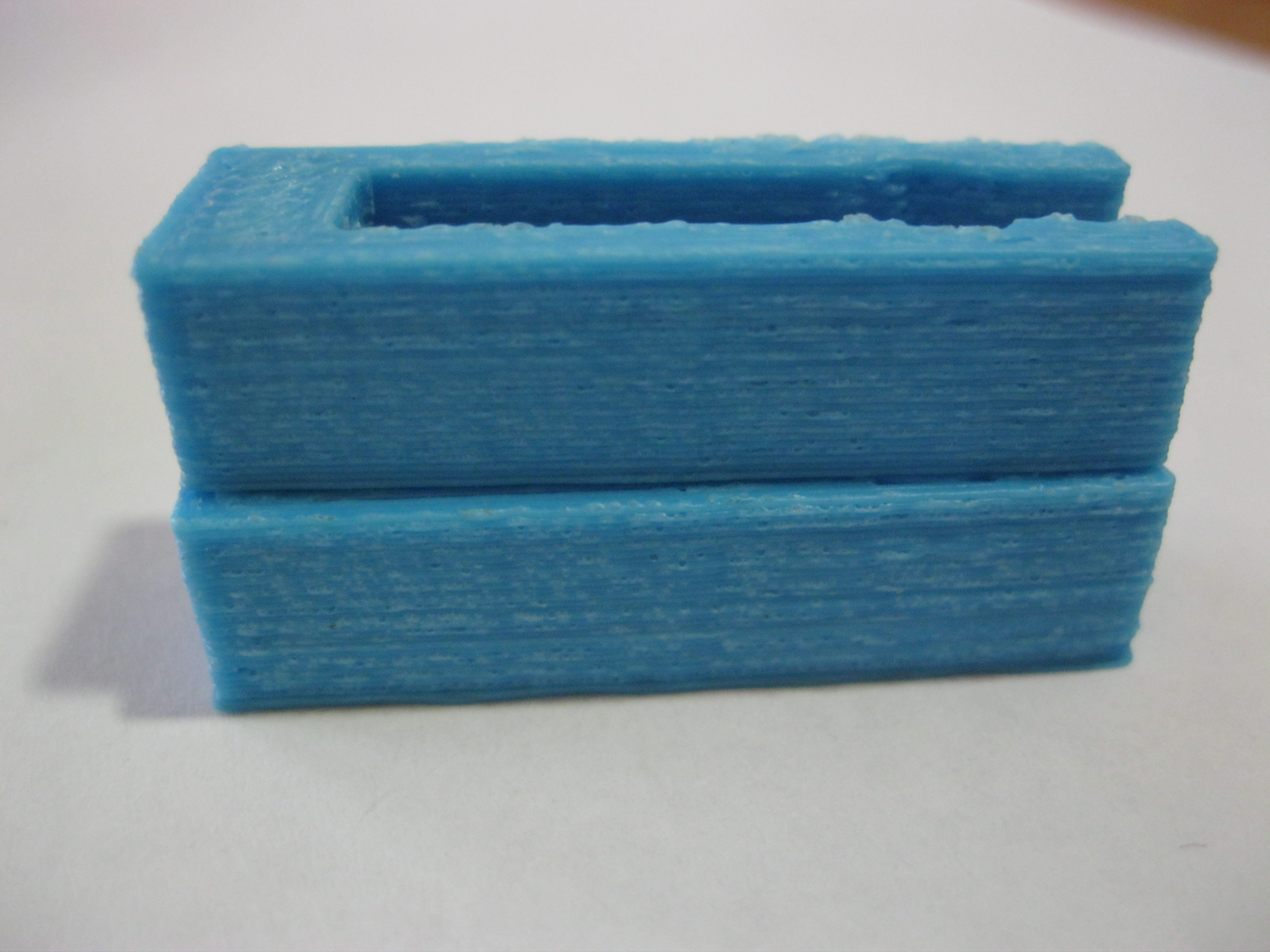

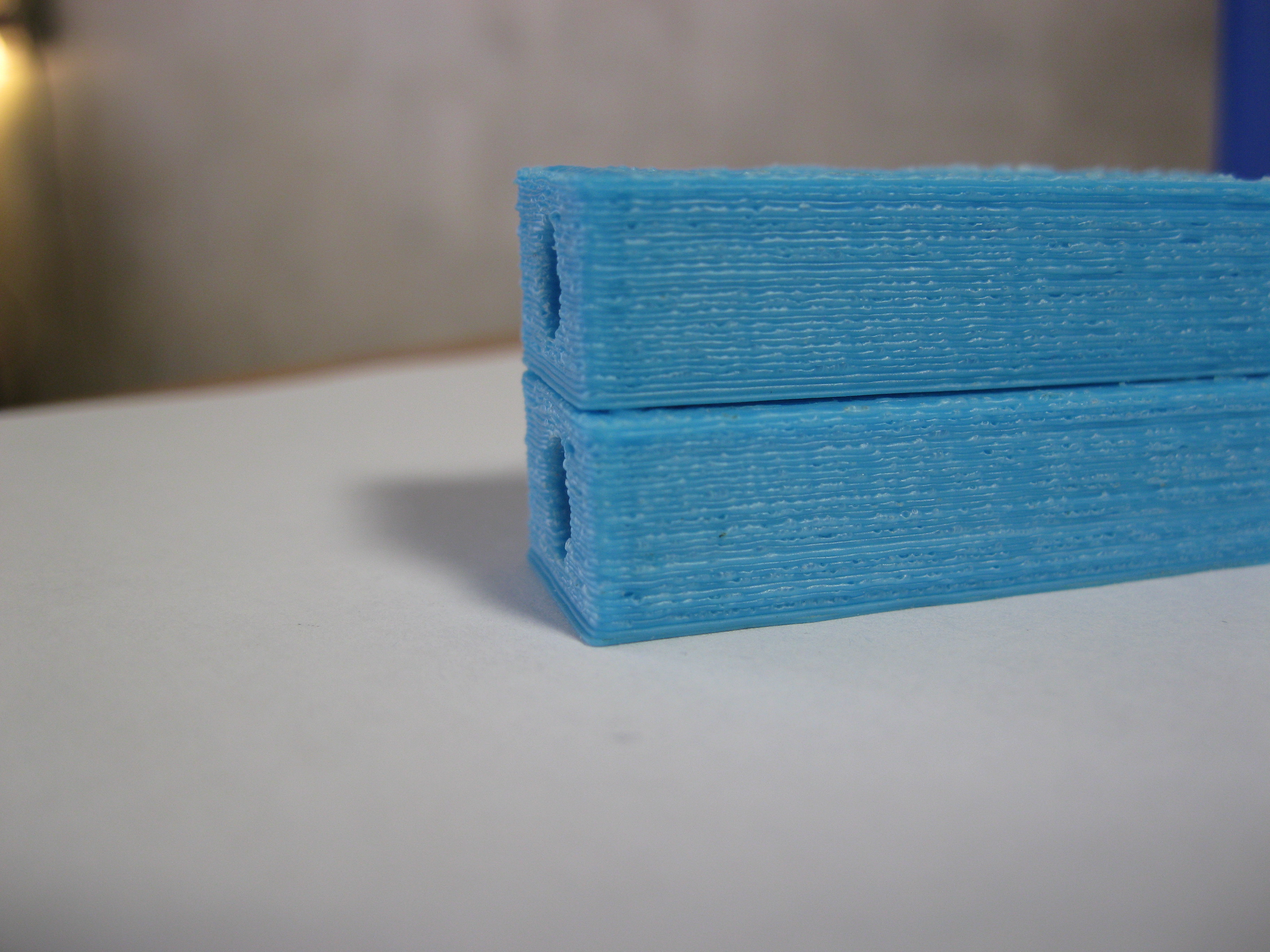

"Зажимы" полностью идентичные, напечатаны последовательно друг за другом. "Рисунок" волн практически полностью повторяется.
Вложения

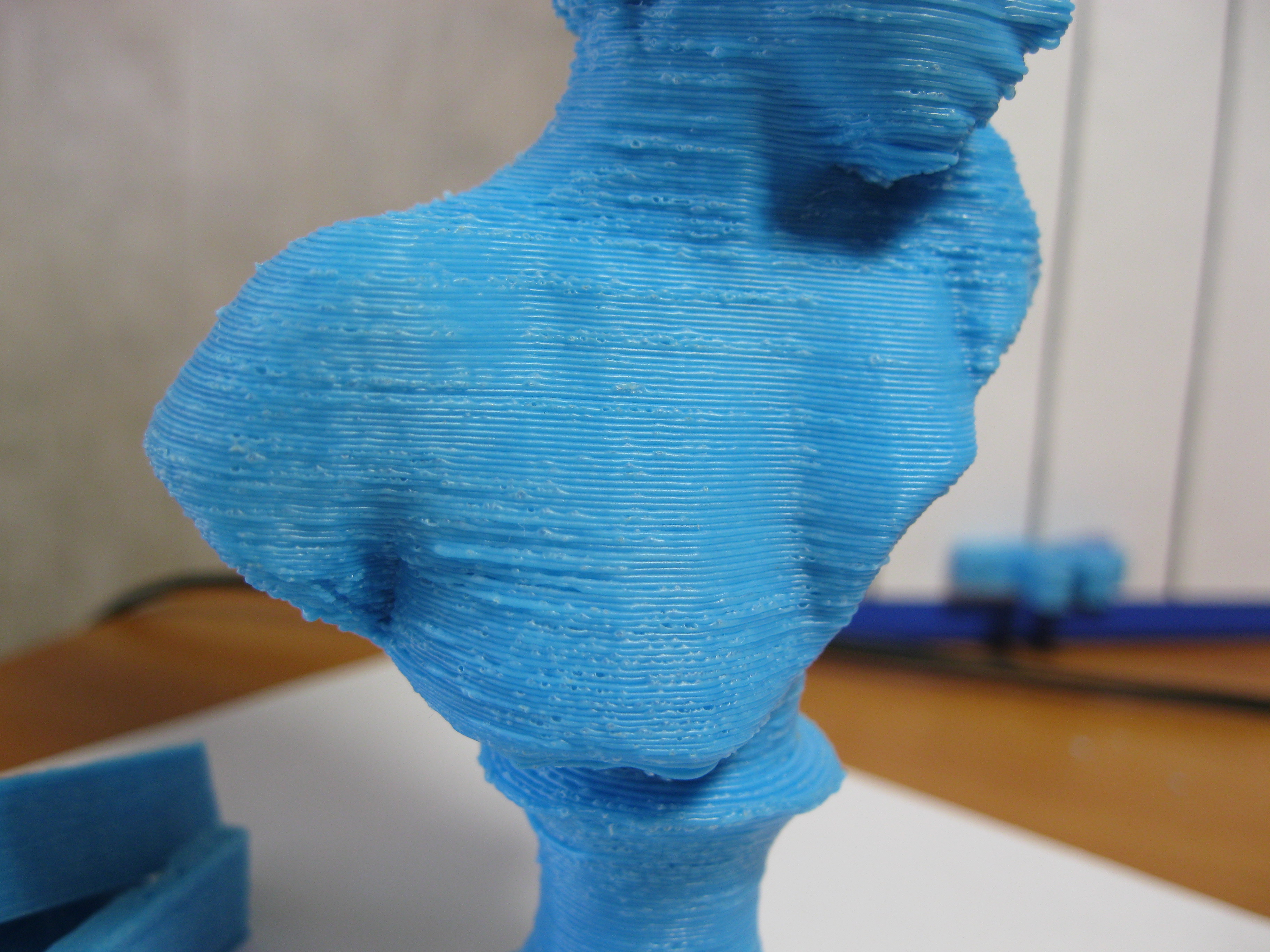

Поперечные волны на поверхности
Поперечные волны на поверхности - усилить натяжение по оси X?

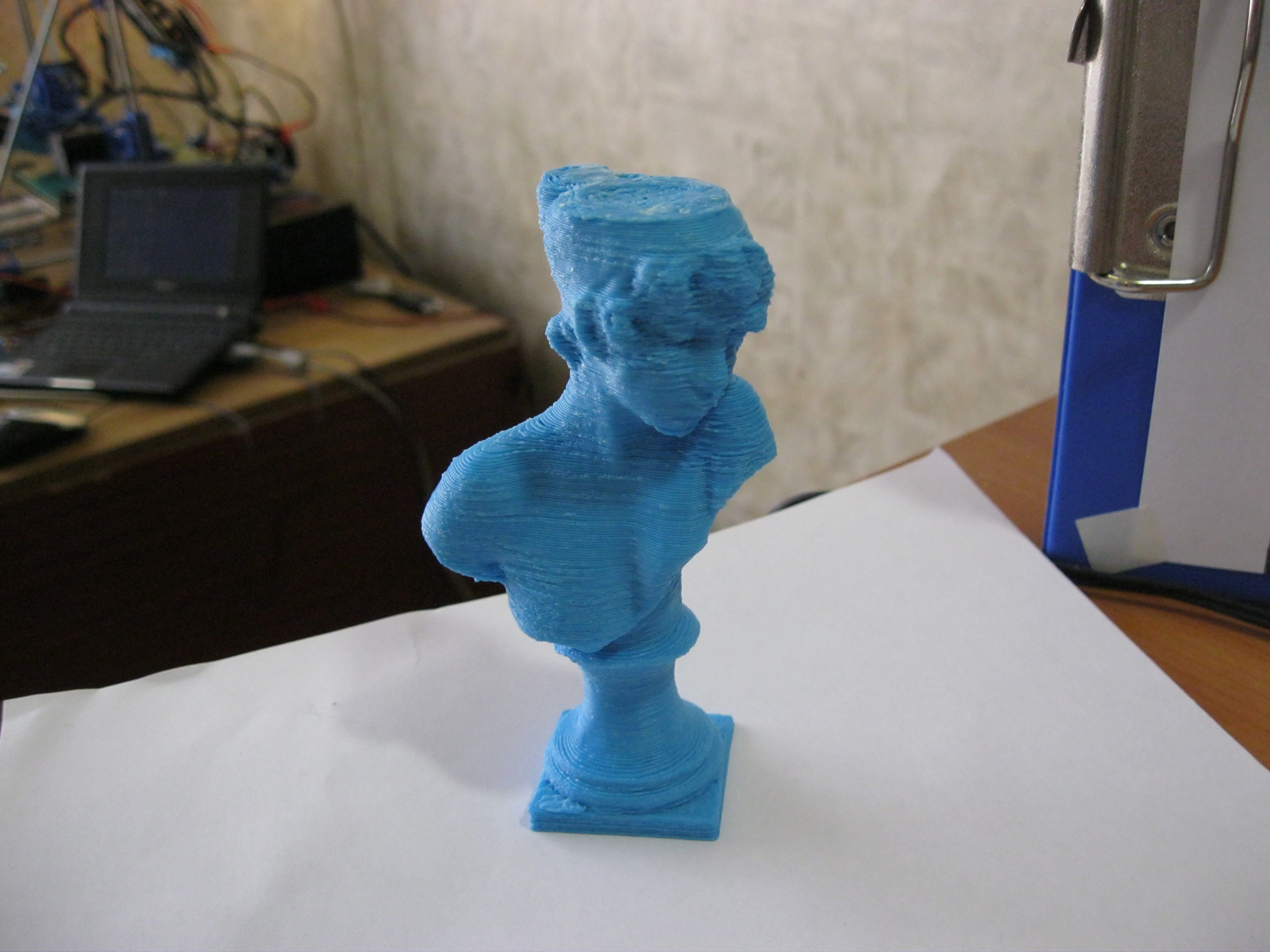

Верх не пропечатался, забыл, что в прошивке стоит ограничение 100 мм по Z
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 03 сен 2012, 16:31

уменьшить температуру печати
основная проблема в пузырьках вскрывающихся после выхода из фильеры и укладки на место
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение scanvs » 03 сен 2012, 17:05

setar писал(а):уменьшить температуру печати
основная проблема в пузырьках вскрывающихся после выхода из фильеры и укладки на место

Спасибо, понятно.
Правда, с обдувом не совсем понятно. Когда его включаешь, происходит падение температуры на термодатчике до 20 градусов, и электроника подает повышенное напряжение, чтобы вернуть температуру "на место". В результате внутри, она на те же 10-20 градусов больше(а, может, зависимость и нелинейная ). Уменьшить силу обдува?

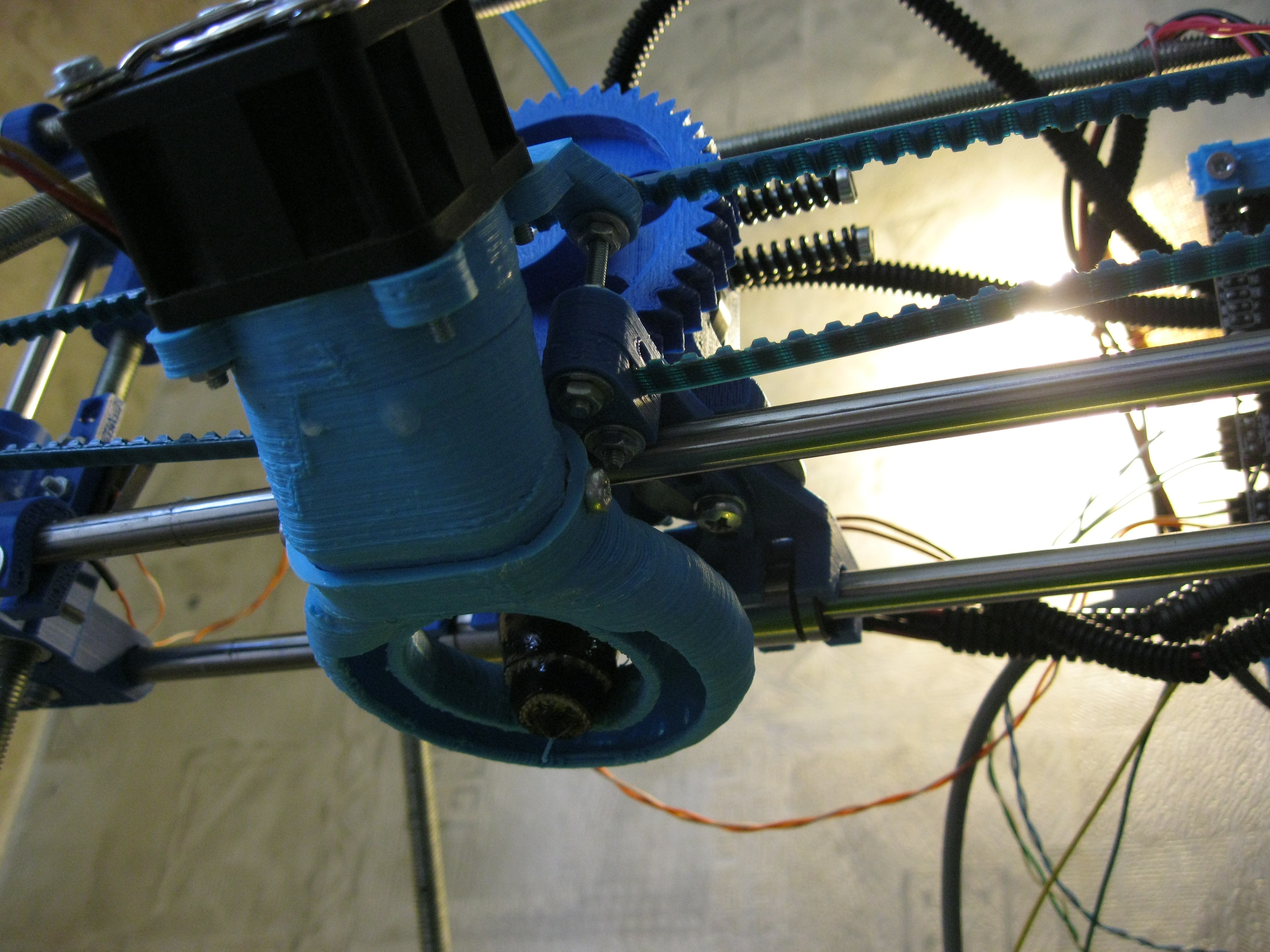

Обдув у меня такой:
Вложения
Круговой обдув
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 03 сен 2012, 17:17

:) знакомый кулер, шумно же
уменьшить однозначно, можно программно (M106 S{PWM 0-255} )
примерно в 3 раза меньше

Добавлено спустя 2 минуты 36 секунд:
если прошивка марлин то рекомендую включить и пользоваться фичей автотемпературы
//automatic temperature: The hot end target temperature is calculated by all the buffered lines of gcode.
//The maximum buffered steps/sec of the extruder motor are called "se".
//You enter the autotemp mode by a M109 S<mintemp> T<maxtemp> F<factor>
// the target temperature is set to mintemp+factor*se[steps/sec] and limited by mintemp and maxtemp
// you exit the value by any M109 without F*
// Also, if the temperature is set to a value <mintemp, it is not changed by autotemp.
// on an ultimaker, some initial testing worked with M109 S215 B260 F1 in the start.gcode
#define AUTOTEMP


Добавлено спустя 35 секунд:
у меня фактор хорошо работает 0.5
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение scanvs » 03 сен 2012, 17:21

setar писал(а)::) знакомый кулер, шумно же
уменьшить однозначно, можно программно (M106 S{PWM 0-255} )
примерно в 3 раза меньше


Да не, если на всю, там вообще труба, да еще деламинация) Оно к реобасу подключено, где-то наверное наполовину от максимального работает. Понял, буду еще уменьшать.
Прошивка спринтер, надеюсь в итоге сделать, как в теме про апгрейд и регулировать g-кодом.
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 03 сен 2012, 19:48

странно, вроде я тут вчера сообщение оставлял (
пластик случайно не "московский" ?
можно печатать на той же температуре, но уменьшить высоту слоя. (тапками не кидать иногда и такое надо)
а этот куллер сколько единиц потока выдает?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение scanvs » 03 сен 2012, 23:41

faeton13 писал(а):странно, вроде я тут вчера сообщение оставлял (
пластик случайно не "московский" ?
можно печатать на той же температуре, но уменьшить высоту слоя. (тапками не кидать иногда и такое надо)
а этот куллер сколько единиц потока выдает?

Про высоту слоя понятно, спасибо.
Пластик, простите за тавтологию - НПО "Пластик", как мне сказали.
Насчет единиц трудно сказать, но субъективно в несколько раз сильнее, чем обычный 40*40*10 мм кулер, которого даже на "всю" "не хватало". Этот высотой 28 мм.
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 03 сен 2012, 23:52

стандартная 40-ка может выдавать от 4-х до 8-ми единиц. надо для обдува те которые на 8. )
то то я смотрю поверхность знакомая )
я его еще в духовке подсушивал - поднимается температура кипения, но может начать себя непредсказуемо вести.
в общем лучше смотреть в сторону другого пластика.

кстиати печаталось пластиком из той же партии:
слой 0.1 настроки температуры уже не вспомню
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение ReaN » 04 сен 2012, 15:14

Йода без поддержек печатался? Очень даже ниче - я на 0.1 пока ваще не пробовал... долго печатал? можно сориентироваться на каких скоростях такая печать получается?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 04 сен 2012, 15:19

настроки slic3r - fast по настройкам Ричрапа (70мм/с примерно). Время печати чтото около 4х часов
печаталось без поддержек. там только "подбородок" странно печатается.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение ReaN » 04 сен 2012, 19:23

ого... судя по габаритам - модель небольшая вроде, а скорость приличная... подбородок без поддержек сравни с прорисованной моделью - скорее всего он частично отсутствует... я так льва без поддержек печатал - подбородок есть, но када присмотрелся - не в полном объеме...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 04 сен 2012, 21:40

подбородок нормально печатается если ... :)
если печатать периметр изнутри наружу
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение ReaN » 04 сен 2012, 22:49

ну у меня обычно так и печатается - дело не в том - при печати без поддержек, последовательность не меняется - печатает снизу и вверх, если подбородок свисает, т.е. между кончиком и шеей пустота, то он же не будет парить в воздухе :) на конце будет оставаться сопля до тех пор, пока он не сомкнется с чем-то или появится борода из нити, на которой он начнет печатать слои чуть раньше...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр
