Re: hudbrog - учимся печатать в 3д

Сообщение dccharacter » 07 авг 2012, 15:00

Если слои одинакового размера, но смещены друг относительно друга, то кривая Z-ось?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 07 авг 2012, 18:24

ну это было бы слишком очевидно.
именно что слои получаются разными по толщине.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение legion » 07 авг 2012, 18:27

Ничего не понимаю в этом, но может быть неравномерная подача прутка болтом? По-идее, в этом случае изменение стороны столбика должно вызвать изменение периода волны.
Или неравномерный подъем по Z. Тогда период не изменится.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: hudbrog - учимся печатать в 3д

Сообщение dccharacter » 07 авг 2012, 20:03

legion писал(а):Ничего не понимаю в этом, но может быть неравномерная подача прутка болтом? По-идее, в этом случае изменение стороны столбика должно вызвать изменение периода волны.
Или неравномерный подъем по Z. Тогда период не изменится.

как-то слишком периодично
че-то с осью точно

Добавлено спустя 1 минуту 33 секунды:
А что за прошивка? Похоже математика на оси Z как-то неправильно работает, переполнение переменной неверно обрабатывает.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 07 авг 2012, 21:30

марлин это ) проблем в прошивке быть не должно.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение dccharacter » 07 авг 2012, 21:46

Ну блин, ты согласен, что чудес не бывает? Либо ось, либо контроллер оси
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 07 авг 2012, 22:25

"Либо чудо, либо фокус" (с) Гришковец
напечатал объект 100мм высотой. чем больше высота тем менее выражена "неровность". видать всеже где-то в крепеже оси z ошибка
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 07 авг 2012, 23:26

есть мнение что не откалибрована подача по E и поток выше нормы раза в 2-3
в результате вышележищие слои плющат тех кто ниже.
волна получается так: из за накопления материала и его начинает раздавливать образуется горб, в который уходит лишний материал и постепенно возвращается в норму.
рискну предположить что такой вариант возможен только без обдува, при обдуве вероятнее всего получим равномерное распирание
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 08 авг 2012, 14:00

основная причина все же была с креплением винта с одной стороны. заменил соединители теперь более менее прилично.
у меня принтер сейчас напоминает "франкенштейна" детали печатались на 3-х принтерах и на данный момент они 6-ти цветов. подозреваю что, возможно, направляющие по оси Z стоят скрестно. надо проверить вертикальность.
экструдер пруток есть с точностью до 0.1мм. там вроде все должно быть нормально. да и обдув есть.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 08 авг 2012, 15:01

хорошо что нашли, а можно фотку того как и что было некорректно ?
не очень понимаю как неудачное крепление привода Z может привести к волне.
Кстати какой модели принтер ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение dccharacter » 08 авг 2012, 16:20

setar писал(а):не очень понимаю как неудачное крепление привода Z может привести к волне.

нууууууууууу :-)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 08 авг 2012, 16:42

мендель90. Там фотографировать нечего, просто соединитель был кривой. у меня на валы моторов посажены шестерни. срезать из долго и неудобно. да и сам вал мотора - 4мм. что тоже не совсем стандарт.
просто перепечатал соединитель под диаметр шестерни.
как может "привести к волне" - фиг его знает, сам в шоке )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение ReaN » 09 авг 2012, 21:55

есть еще несколько тем, не уверен, что они, но все же:
- кривая гайка на оси "З" - у меня была одна - резьба прорезана под углом и получалось раскачивание
- кривая ось З (шпильки - у мя тож не супер ровные, но пока терпимо)
- еще одна хрень, которая давала точно такой эффект (не уверен, но вроде даже где-то фото выкладывал) - ваще не знаю что такое - исправил как-то, но не уже и не помню как - пару слоев ложит отлично, потом 1-2 слоя периметр ложится зиг-загом - типа англицким "З" иногда появляется до сих пор - не знаю от чего - может от перегрева и избыточного выдавливания, может цепляет за "сосок" - хз короче, но уже такого почти нет (может 1-2% от печати), но я слишком много говна исправил и на уровне механики и на уровне софта (в слайсере подбирал коэф. экструзии), потому не знаю, что помогло...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение scanvs » 14 авг 2012, 00:04

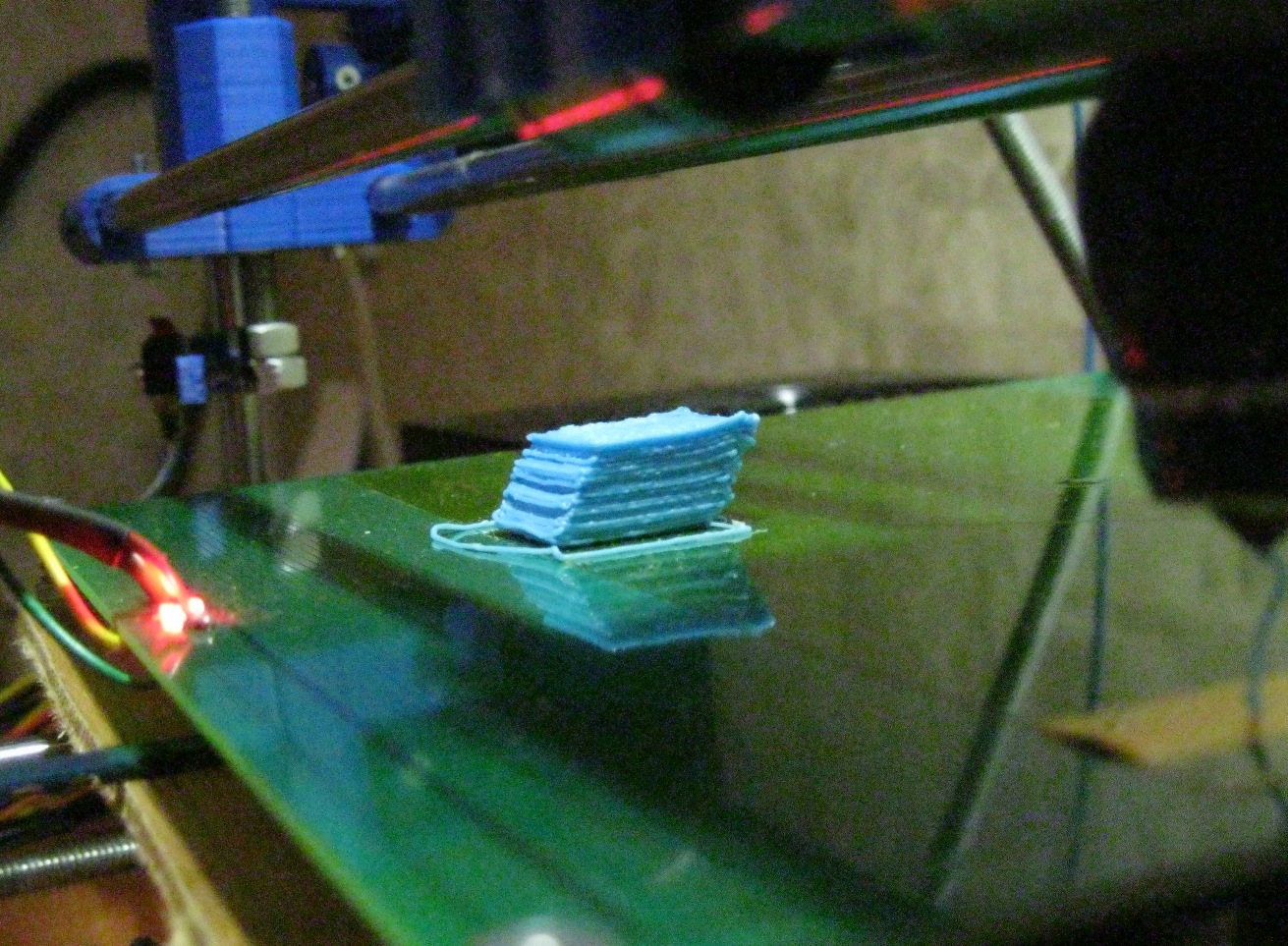

Первые пробы. Перекос по оси Y. Ремень?
Вложения
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 14 авг 2012, 00:18

Ракурс странный, но я бы сказал очень стабильные пропуски шагов по оси Y.
