Робот на базе роутера D Link DIR-320

Сообщение esprit » 14 фев 2011, 07:33

==================================================================================================================
Вставка от =DeaD=

ВНИМАНИЕ!!! На рынке сейчас часто вместо DIR-320 продаётся DIR-320NRU - это совершенно другой по железу роутер и всё что тут описано к нему не имеет отношения. Будьте бдительны!

На текущий момент задача проброски видео и уарта на роутере D-Link DIR-320 решена полностью, при этом в рамках флеш-памяти роутера, т.е. для работы подключение каких-то флешек или usb-хабов не требуется.

Порядок модификации роутера для этой задачи подробно описан в вики на странице [[DIR-320]].

Кроме того от пользователя d3xr есть описание установки прошивки OpenWrt на DIR-320, оно находится на странице [[OpenWrt]]
==================================================================================================================

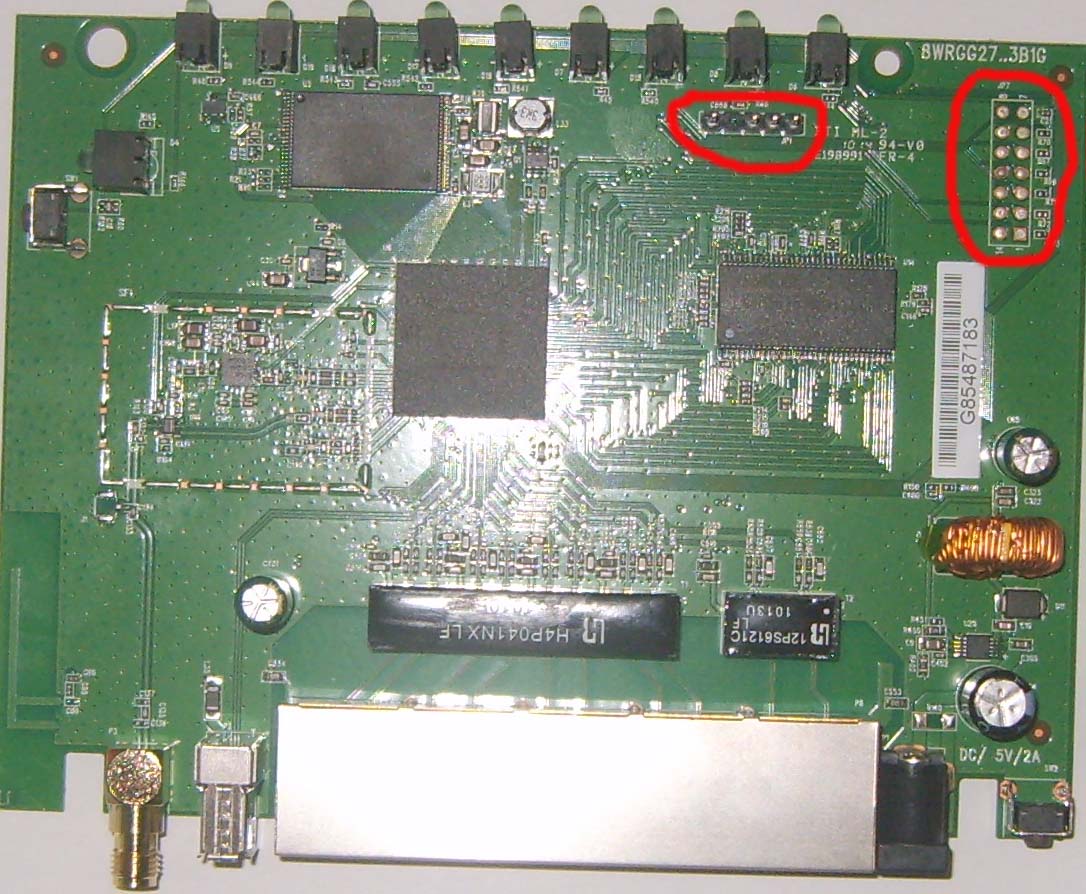

Вдохновленный темой http://roboforum.ru/forum40/topic5222.html, задумался над созданием робота на базе этого роутера. Первоначальный функционал - управляемый с компьютера робот по каналу Wi-Fi. Робот прошит (так скажем, не без усилий) прошивкой от http://vampik.ru/. На нем завелась Linux-подобная операционка, можно подключиться Телнетом. Задача первая научиться рулить роботом посредством операционной системы. На борту есть USB порт, говорят есть UART. Вот его лицо
, а это спина
.
Орфография и стилистика автора сохранены.
