Робот на базе роутера D Link DIR-320

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Робот на базе роутера D Link DIR-320

Сообщение esprit » 14 фев 2011, 07:33

==================================================================================================================
Вставка от =DeaD=

ВНИМАНИЕ!!! На рынке сейчас часто вместо DIR-320 продаётся DIR-320NRU - это совершенно другой по железу роутер и всё что тут описано к нему не имеет отношения. Будьте бдительны!

На текущий момент задача проброски видео и уарта на роутере D-Link DIR-320 решена полностью, при этом в рамках флеш-памяти роутера, т.е. для работы подключение каких-то флешек или usb-хабов не требуется.

Порядок модификации роутера для этой задачи подробно описан в вики на странице [[DIR-320]].

Кроме того от пользователя d3xr есть описание установки прошивки OpenWrt на DIR-320, оно находится на странице [[OpenWrt]]
==================================================================================================================


Вдохновленный темой http://roboforum.ru/forum40/topic5222.html, задумался над созданием робота на базе этого роутера. Первоначальный функционал - управляемый с компьютера робот по каналу Wi-Fi. Робот прошит (так скажем, не без усилий) прошивкой от http://vampik.ru/. На нем завелась Linux-подобная операционка, можно подключиться Телнетом. Задача первая научиться рулить роботом посредством операционной системы. На борту есть USB порт, говорят есть UART. Вот его лицо
, а это спина
.
Орфография и стилистика автора сохранены.
esprit

Сообщения: 70
Зарегистрирован: 06 июн 2008, 05:26
Откуда: Уссурийск

Re: Робот на базе роутера D Link DIR-320

Сообщение noonv » 06 июн 2011, 15:46

сам недавно мучался с автозагрузкой suart:)

чтобы сделать из него демона - достаточно после блока проверки параметров командной строки вставить вот такой код:
Код: Выделить всёРазвернуть
   pid_t child_pid = 0;
   printf ("[i] main program process id is %d\n", (int) getpid ());
   child_pid = fork ();
   if (child_pid != 0){
      printf ("[i][suart] this is the parent process, with id %d\n", (int) getpid ());
      printf ("[i][suart] the child's process id is %d\n", (int) child_pid);
      return 0;
   }
   else
   {
      printf ("[i][suart] this is the child process, with id %d\n", (int) getpid ());
   }
Аватара пользователя
noonv

Сообщения: 586
Зарегистрирован: 21 май 2007, 22:57
Откуда: Калининград
прог. языки: C++

Re: Робот на базе роутера D Link DIR-320

Сообщение boez » 06 июн 2011, 18:18

Ну да, стандартный вариант демонизации. Но что-то мне всегда думалось, что достаточно написать & в конце - и шелл сделает все за нас. Получается в роутере с этим какие-то проблемы?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Робот на базе роутера D Link DIR-320

Сообщение noonv » 06 июн 2011, 18:31

нет - & должно сработать, просто на "стандартной" прошивке загрузка идёт как-то хитро :)
Аватара пользователя
noonv

Сообщения: 586
Зарегистрирован: 21 май 2007, 22:57
Откуда: Калининград
прог. языки: C++

Re: Робот на базе роутера D Link DIR-320

Сообщение Tsi329 » 06 июн 2011, 23:30

sorine писал(а):нет не прописаны ибо например ser2net требует параметры изменяемые как то: имя физического порта СОМ и номер порта LAN
1. Внутри в каталоге /usr/sbin программы ser2net, suart. Вызываются просто именем программы. Все права и доступы уже выставлены.


sorine, порт /dev/ttyUSB0 через ser2net полностью работает. Я проверил через Arduino. Всё хорошо. Заливка проги пока, конечно, не идет. Но я не теряю надежду и еще буду играть с параметрами, но порт жив. Спасибо!

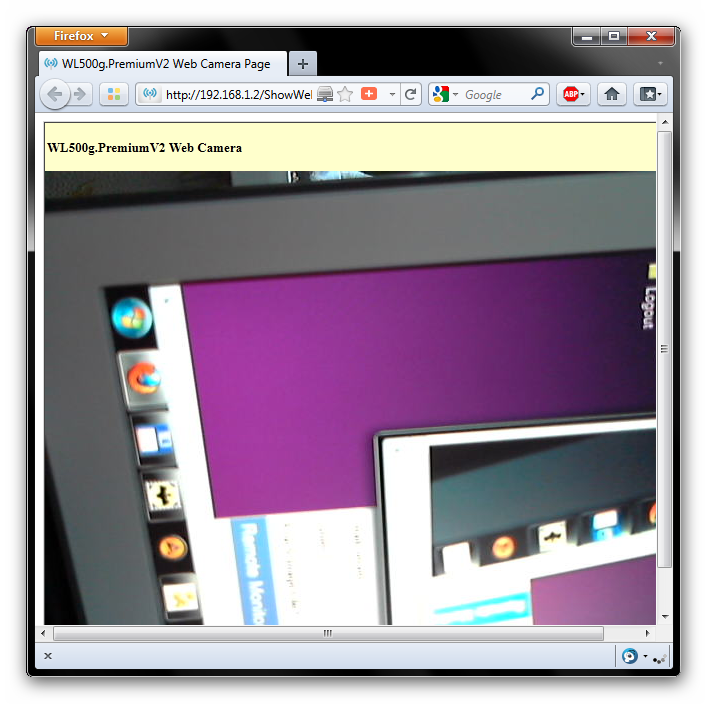

sorine, камера по прежнему не работает! Если навести на любой разноцветный или не однотонный объект, то
всё хорошо.
Snap_2011.06.06 20.03.48_001.png

Но как только в поле зрения попадается что-нибудь большое и однотонное, то сразу квадраты.
Snap_2011.06.06 20.04.50_005.png


=DeaD=, если у вас такая напасть? У вас же тоже камера Logitech C270.

sorine, я перегружался, сбрасывал настройки - ноль. Результат тот же. Есть ли идеи как исправить? И почему в старой версии прошивки камера работает без проблем? Может разные билды mjpg-streamer? Очень жду твоего ответа.

Народ, проверте камеру пожалуйста и сообщите, если вам не трудно, модель камеры и результат проверки. Заранее благодарен. Я надеюсь, что в скором времени мы протестируем эту прошивку и у нас будет универсальная прошивка для робота и вопрос будет закрыт. Можно будет двигаться дальше. Спасибо за понимание.

Народ, для того чтобы проверить работу ser2net и дальше с ней работать необходимо закинуть в папку /etc/ файл ser2net.conf
пример такой:

Код: Выделить всёРазвернуть
2001:raw:0:/dev/ttyS0:57600
2002:raw:0:/dev/ttyUSB0:57600


ну и соответственно запустить ser2net в автозагрузку. Где 2001 и 2002 - номера портов, а 57600 - скорость передачи в бодах. Эти значения могут быть любыми (из разумных, конечно)
Для того, чтобы словить ком порт на компьютере достаточно воспользоваться утилитой типа HW Virtual Serial Port 3.1.2 http://www.hw-group.com/products/hw_vsp/index_en.html. Эта программа эмулирует ком-порт на компьютере таким образом, что любая программа для работы с ком портом не в состоянии различить настоящий ли это порт или сэмулированный.
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm

Re: Робот на базе роутера D Link DIR-320

Сообщение dccharacter » 06 июн 2011, 23:32

А я тут по случаю допилил БП для роутера (точнее, коневертер 12->5V). И вот что понял. Если на вход тупо поставить ЛиПольку, то он ее высадит в ноль и ее можно будет после первого же использования отправить в мусорку. Т.е. надо делать ключ, который будет при достижении нижнего порога отсекать аккумулятор. Либо ставить какой-нить свинцовый. Вроде им полный разряд не мешает.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Робот на базе роутера D Link DIR-320

Сообщение =DeaD= » 06 июн 2011, 23:42

Я пока выпал :( скоро разгребусь со всякими делами и смогу всё что надо протестировать...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Робот на базе роутера D Link DIR-320

Сообщение Vooon » 07 июн 2011, 21:12

Так если li-po хочешь, то используй UBEC. В нем вся защита.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Робот на базе роутера D Link DIR-320

Сообщение Holmes » 08 июн 2011, 20:54

Прошу помощи.
При попытке залить указанную здесь прошивку на dir-320 пишет "Ошибка на сервере: transfer cancelled"
Читал форум с обсуждением прошивки от Олега, там ничего дельного не нашел.
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Робот на базе роутера D Link DIR-320

Сообщение =DeaD= » 08 июн 2011, 21:34

Может у вас Firewall?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Робот на базе роутера D Link DIR-320

Сообщение Holmes » 08 июн 2011, 21:56

нет. каспера я отключил, виндовый отключен тоже (у меня vista)

вот ппц, нашел что в нем флеша 4 МБ, а я заливал прошивку на 5 с лишним (с индексом ntr)
залил с индексом d нормально
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Робот на базе роутера D Link DIR-320

Сообщение Vooon » 08 июн 2011, 23:00

iptables --list
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Робот на базе роутера D Link DIR-320

Сообщение Holmes » 14 июн 2011, 21:04

Кто-нибудь сталкивался?

в консоли пишет вот что:
hub.c: new USB device 00:03.1-1, assigned address 2
usb.c: USB device 2 (vend/prod 0x41e/0x4080) is not claimed by any active driver.

камера у меня из списка UVC 041e:4080 Creative Live! Cam Socialize HD

пс: в линухе не соображаю ...
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Робот на базе роутера D Link DIR-320

Сообщение =DeaD= » 14 июн 2011, 21:10

А прошивка какая?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Робот на базе роутера D Link DIR-320

Сообщение Holmes » 14 июн 2011, 21:16

WL500gpv2-1.9.2.7-d-r2624.trx

Добавлено спустя 2 минуты 26 секунд:
Linux version 2.4.37.11 (root@localhost) (gcc version 3.4.6) #18 2011-02-19 19:42:06 MSK
Аватара пользователя
Holmes

Сообщения: 227
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Робот на базе роутера D Link DIR-320

Сообщение Tsi329 » 14 июн 2011, 21:17

-d- в названии прошивки означает, что она на базе ядра 2.4, а не 2.6. А только ядра 2.6 поддерживают UVC камеры.
Прошей вот эту:http://narod.ru/disk/15011109001/WL500gpv2-1.9.2.7-rtn-r3068M.trx.html
В ее имени -rtn- - означает ядро 2.6. И ее как раз надо протестировать.

Добавлено спустя 48 секунд:
=DeaD=, освободился? Прошивку сможешь протестировать?
Последний раз редактировалось Tsi329 14 июн 2011, 21:25, всего редактировалось 3 раз(а).
Tsi329

Сообщения: 135
Зарегистрирован: 24 авг 2010, 11:48
Откуда: Минск
прог. языки: C++,C,Asm
