Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 06 окт 2010, 16:39

Вопрос есле поршень - 2.5мм Внешний диаметр, а у цилиндра внутренний такой, как думаеете есть будущие у такого агрегата?
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 06 окт 2010, 17:40

это скорее потянет на клапан от парового микро двигателя.
В качестве цилиндро-поршневой пары такая фитюлька не проканает :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Redallex » 06 окт 2010, 18:48

А почему бы не использовать в качестве цилиндро-поршневой пары одноразовый шприц, чуть подточить нождачкой поршень по диаметру чтоб легче ходил, заполнить его(крестовидный полкатель) пенопластом, чтоб направление держал и вперёд...
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 06 окт 2010, 20:39

Так как он зделал с полиэтелена :( А он при высоких температурах деформируеться, а пар ,есле толковий двигатель с наличием пароперегревателя, температурой порядка 250-300 градусов по Цельсию.

===================

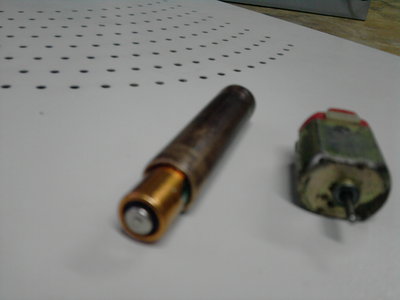

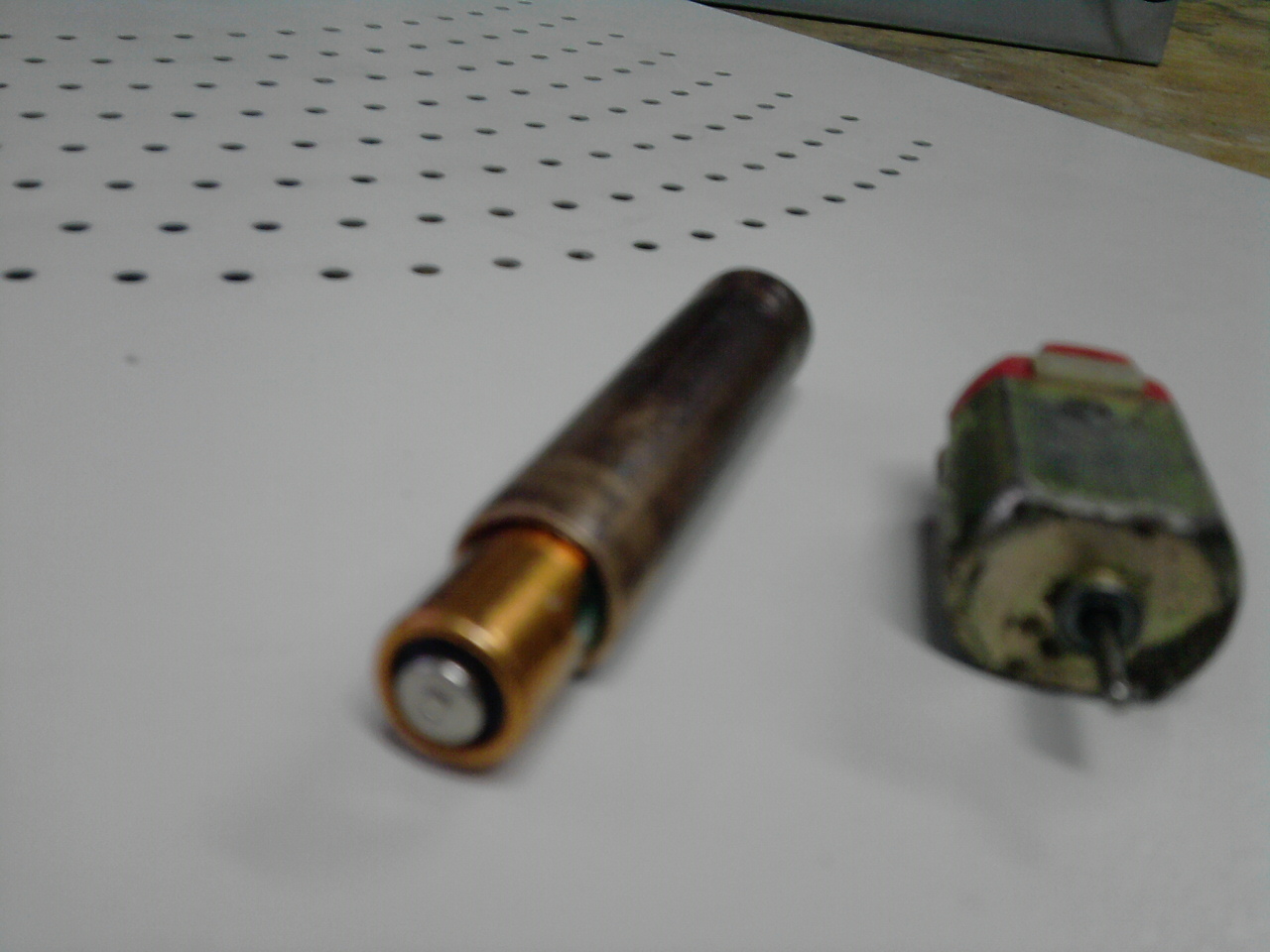

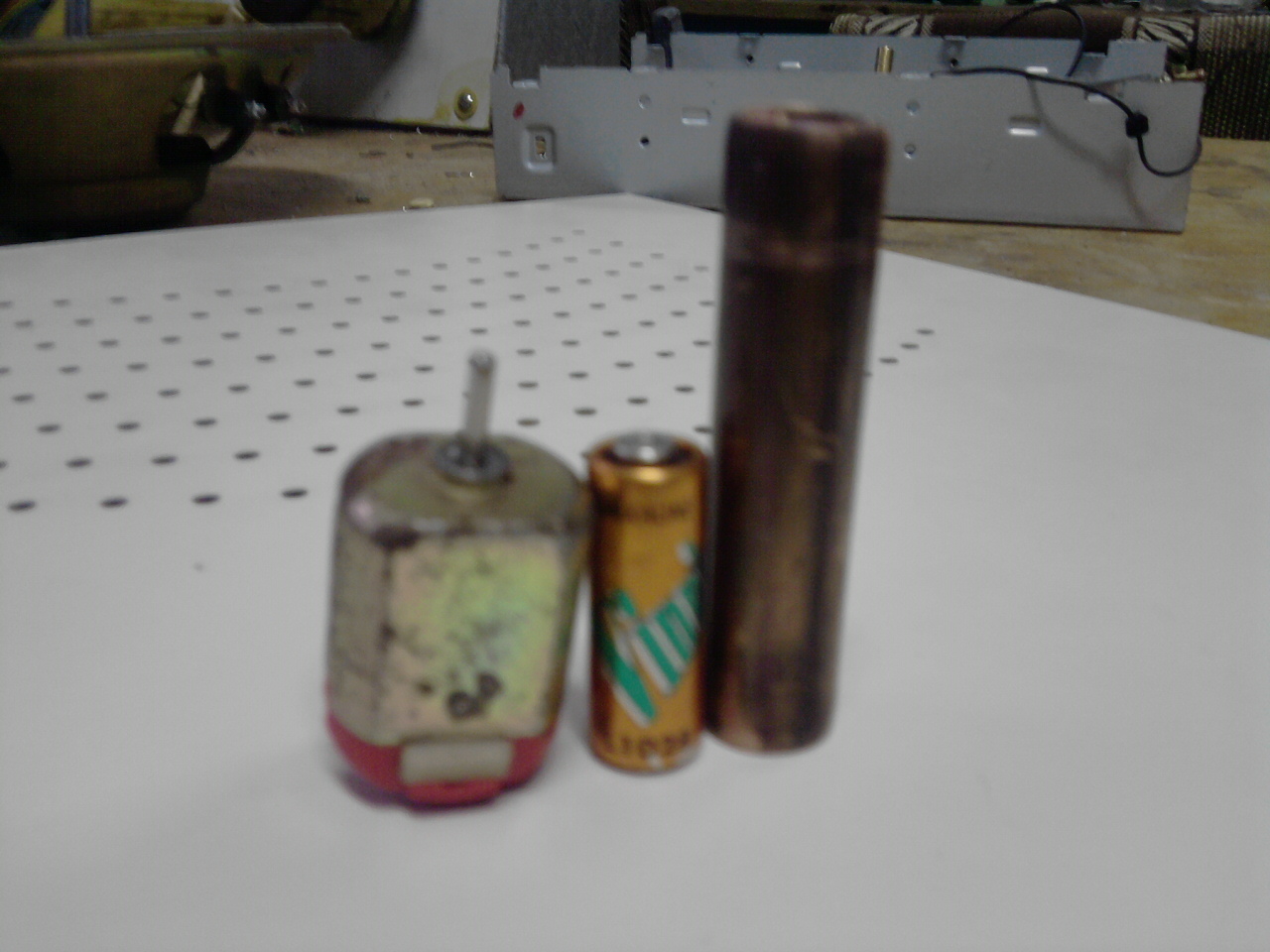

Ребят советую кто захочет зделать движок - загляньте в ремонт холодильников. Там я сегодня попросил отличную вещ!

Фоткал рядом с моторчиком аля Made in China . Завидуйте :P
Вложения
паровая пара
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 06 окт 2010, 21:57

ну соберай, поглядим как оно работать будет :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 06 окт 2010, 22:34

у меня как мне обеснили паяльник слабый *(
Трубка не лудиться а яхз как по другому припаивать *(
Подскажите плизик :wink:
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 06 окт 2010, 23:20

Из чего трубка, на сколько толстая?
Сколько ватт пальник?
Подробностей плизик :-D

Добавлено спустя 31 секунду:
Вон та, от холодильника которая?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 06 окт 2010, 23:28

Трубка медная толщиной 1мм с лишним,паяльник без понятия какой мощности но 220 В питание у него. Мне говорили ребята те что ремонтируют что для того чтобы залудить нада прогреть трубку. Вобщем завтра к ним туда пойду и займусь этим ) А щас я котлом занет )
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 06 окт 2010, 23:43

А меня движок Стирлинга просто-таки заворожил! Два дня взахлеб читаю об нем в интернете. Попробую сделать модельку :)
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 07 окт 2010, 00:03

А двигаться его заставить смогёшь? Хоть бы на колёсьях :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 07 окт 2010, 00:14

Вобщем я розобрался в чом причина - не могу прогреть трубку. Латунную еле прогрел :cry:

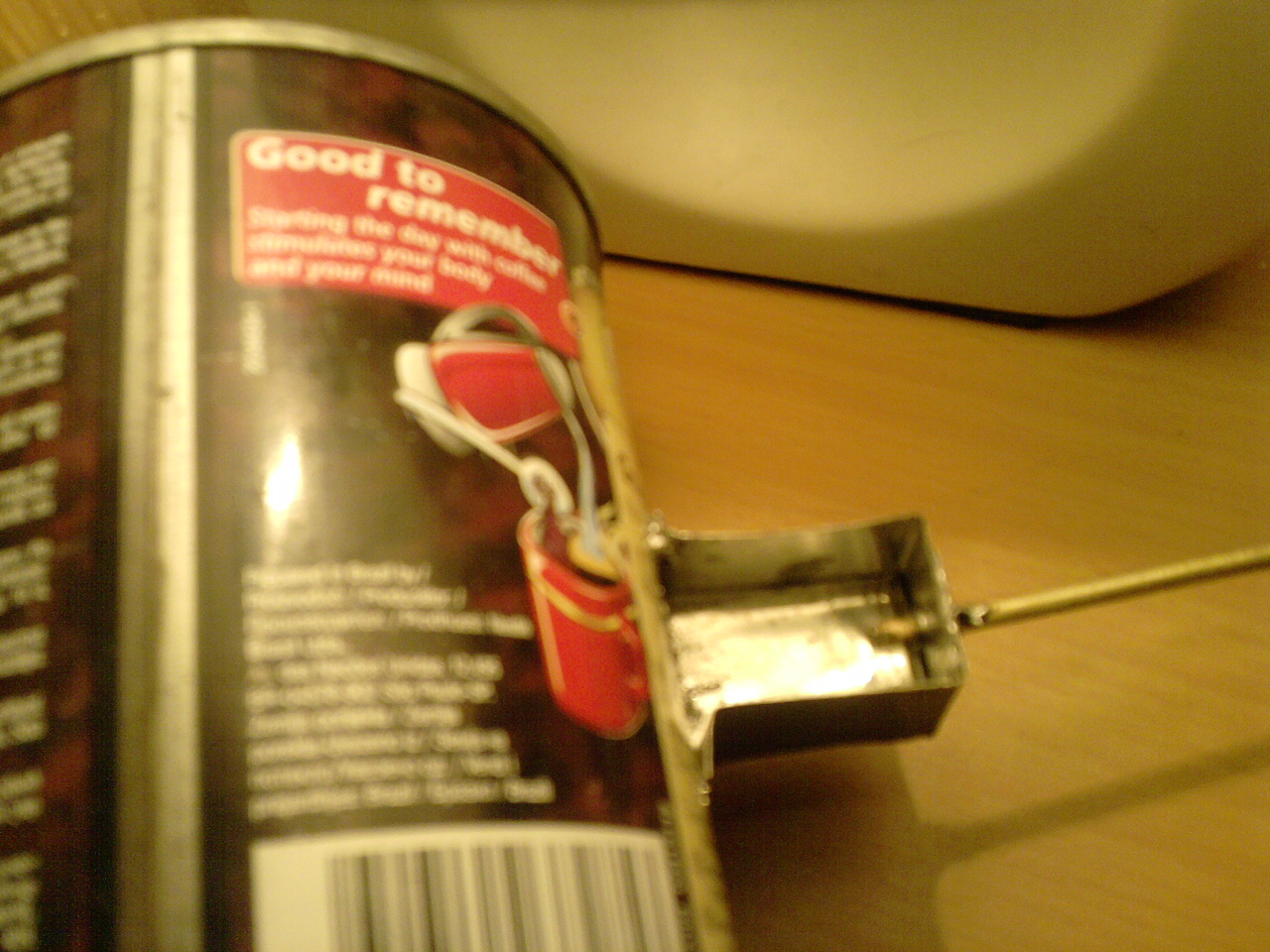

Завтра на спец оборудование буду делать систему подачи пара. А пока спаял пароперегреватель, Есле что-то не правельно поправте пока не запаял с концами.
Вложения
Последний раз редактировалось kolDOOM 07 окт 2010, 00:21, всего редактировалось 1 раз.
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 07 окт 2010, 00:20

Я 80-ватным паялом, хоть и с трудом, но припаял кусок жести к цельному 50-грамовому (примерно) куску латуни (маховик рожал) - вплотную давил жалом с жирной каплей припоя (для большей теплопроводности) секунд 10, пока плавиться не начало. Кислота в таких случаях не поможет - испаряется за долго до "таяния ледников", так что обкладывал место пайки крошками канифоли - она как раз там плавилась и никуда не девалась.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6078
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 07 окт 2010, 00:23

я пробывал и с конефолью и долго держать , не тянет паяльничек мой, так как у несе селёнок всего то 25 Вт. Вобщем спец оборудование для спайки таких вещей мне в помощ) Бизон а как тебе цилиндрик?
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение SmorBoB » 07 окт 2010, 00:52

Парни, вам нужна паяльная лампа :crazy:
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 07 окт 2010, 01:09

Была у меня идея розогрть на сухом спирте и пока она красная паять)))))))))
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич
