Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение rett » 05 окт 2010, 12:44

http://www.youtube.com/watch?v=NaLflWhkQCg
Мой движок, по мощнее конечно чем у Бизона, но и больше на порядок. Кстати чтоб не заморачиваться с золотником сделал хитрый клапан. Жаль не могу пока выложить фотки поршня. Он точеный на дрели из алюминия, с канавкой, в которую я намотал нитку с маслом для повышения компрессии.
Короче советую все поршни сделать точеные, кстати еще можно сделать многоцилиндровый двиг на базе этого же котла.
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск

Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение MegaBIZON » 05 окт 2010, 13:38

Ну да, ничё так прёт :)

Но зато у меня с воронкой! :P
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение Westbam » 05 окт 2010, 14:50

Можно попробовать для уменьшения трения, закапывать
в цилиндр через выходную трубку масло, не много, прямо
перед запуском. Тогда на поршень можно уже будет
надеть стальное кольцо или какую нибудь прокладку.
Westbam

Сообщения: 34
Зарегистрирован: 28 окт 2009, 00:00
Откуда: Москва
прог. языки: asm

Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение MegaBIZON » 05 окт 2010, 15:08

да все всё капают, или вэдэхой брызгают.
Только толку-то... паром мигом выдувает любое сало. Не может работать без смазки - значить переделывать что-то придётся.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение Pirate » 05 окт 2010, 17:20

Под такие движки нужны мини токарно-фрезерные станки с большой точностью, дома иметь )) Ну или знакомого токаря под рукой :)
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение Zeus » 05 окт 2010, 17:38

Для штучного изготовления таких вещей вполне пойдет электродрель и ручной микрометр.
И подгонять сидеть.
Хотя тут много мечтателей о мининастольнофрезеных станках с болшой точностью сделанных своими руками.... ах да забыл еще сказать, что они еще и с ЧПУ должны быть.

P.S.: что есть тем и делаем.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Паровая движуха - в ожидании, скажем, колёсиков )

Сообщение kolDOOM » 05 окт 2010, 17:52

Совет аля kolDOOM :crazy: :
Замерте диаметр идеального поршня , будь то что угодно что вам пригледелось в роли поршня, поделите на 2 и умночжте на 2П+1мм, получите длину круга, длинну прокатного листа необходиного для изготовления цилиндра. Окуратно обогните поршеть , не спеша , что бы не появлялись переломы на жести и спаяйте.

Пока щитал длину круга, думал ,а ведь не зря я геометрию на 5 здал)
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 05 окт 2010, 18:02

Народ, тут такое дело... Я, кажется, устроил самый роскошный оффтоп за всю историю форума, и даже за всю историю оффтопа ))
Ну сами посудите - какие нв робофоруме, пардон муа, паровые машинки? :pardon:
Ну, надеюсь меня за это не прибьют - раньше надо было :crazy:
А пока давайте хоть в каком-то порядке поддерживать весь этот беспридел. В этой теме будем выкладывать практику, фотки, ролики, всё такое. Ну и попутный трёп какой-никакой.
А в теме "СтимПУК!" - чисто теоретические бредни на паровую тему.
Как-то так :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 05 окт 2010, 18:27

Пока делал паровой двигатель, придумал вот какую штуку. Выше я выкладывал робота в стиле "СтимПанк" так вот, в принципе сложного мало, опыт двуногих роботов какой не какой есть, паровуху соберу уже есть всё от и до. Тоесть паровой робот на радио управление. Бред? Отнюдь нет, к клапанам подачи пара приделать рычаг к движку, подал ток он либо открутил , либо закрутил задвижку, соотвецтвенно робот либо быстрее либо вообще сотит. Для устойчивости не паливное декоративное подруливающие колесо, В итоге 2 электро привода, 1н паровой. Стильно и робот всё по понятиям форума. :crazy:
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 05 окт 2010, 22:06

Бред уже потому, что
1 - двуногого робота я нормального у тебя не видел.
2 - паровые движки наколенного сбора уверенно тянут только себя.
3 - всё это вместе - соответственно бред.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 06 окт 2010, 00:06

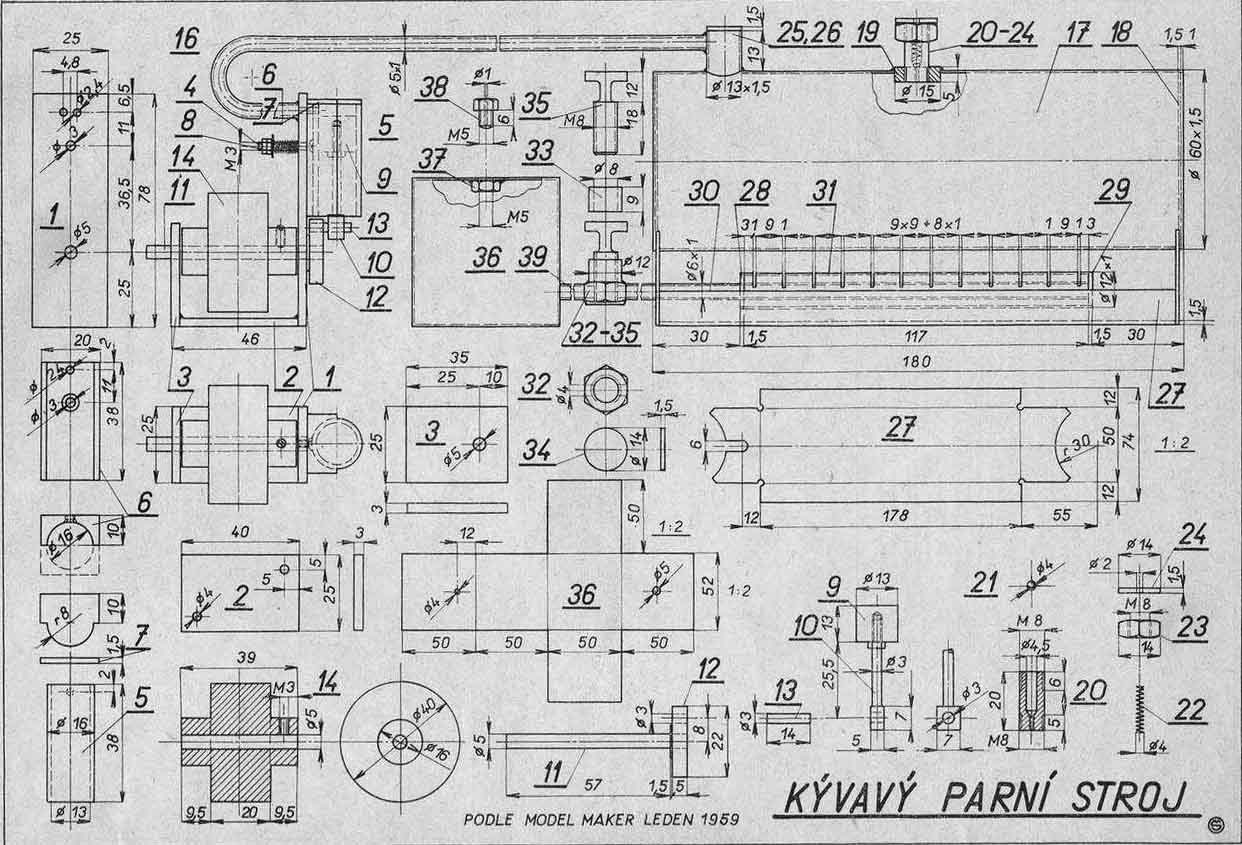

Ребят вот чертёх модели парового двигателя.
а вот сайт где можно найти модели двигателей (анг яз ) http://www.interq.or.jp/sun/miki-k/menu.htm

Тем не менее она способна приводить в движение модель судна длиной до 750 мм. Схема и описание этой паровой машины с качаюшимся цилиндром были опубликованы в чешском журнале MODELAR 2/1969 и за это время благополучно забыты. Поэтому надеюсь, что данный материал будет интересен любителям старины и копиистам. Основание машины может быть спаяно из кусков 3 мм латуни 1,2,3 или согнуто из одного куска. К основанию 1 винтом 4 крепится цилиндр машины 5, который вставлен и запаян в обойме 6. Все это сверху закрыто крышкой 7. Цилиндр с обоймой прижимается к основанию 1 пружиной 8,одетой на винт 4. На винт одевается шайба и контрится все двумя гайками. В поршень 9 вворачивается на резьбе шатун 10, выполненный из 3-х мм проволоки. Привод сделан из вала 11,12, мотыля 13 и маховика 14, который выточен из латуни. Маховик, одетый на вал 11, стопорится винтом М3 от проворота. Медная трубка 16 подвода пара к машине, припаяна к основанию 1 и к паровому коллектору на котле. Выпуск пара происходит с другого отверстия основания 1. Котел выполнен из медной трубки 17, в которую вставлены и припаяны крышки 18. К котлу припаяна гайка 19 (М8), в которую завинчивается предохранительный вентиль,состоящий из тела вентиля 20,в него вставлен шарик 21, прижатый пружиной 22. На тело вентиля накручивается гайка 23 (М8), закрытая сверху крышкой 24 с отверстием для аварийного сброса пара. К котлу припаян паровой коллектор 25 выполненный из медной трубки и закрытый сверху крышкой 26. В коллетор впаяна трубка 16, подводящая пар к машине. Котел стоит на подставке 27, согнутой из жести. Горелка составлена из внутренней медной трубки 30 и внешней трубки 31 с двенадцатью надрезами. С торцов трубки закрыты крышками 28 и 29. Между наружной и внутренней трубкой проложена асбестовая вата. На конце внутренней трубки, смонтирован вентиль подвода топлива, состоящий из гайки 32 (М8),патрубка 33 и винта 35.Снизу гайка 32 закрыта крышкой 34. Топливный бак 36 выгнут из жести. Заправочная горловина состоит из припаянной гайки 37, в которую завернута пробка 38. Бак соеденен с топливным вентилем и далее горелкой через припаяную трубку 39. У котла нет водомерного стекла, поэтому необходимо опытным путем определить необходимое количество воды и топлива.
Вложения
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение cjA » 06 окт 2010, 01:13

смотря что подразумевать под словом "роскошный"
мне так кажется если потенциальную бесконечность , то это c vs asm от деда.
а паровики- предположу что за ними будущее, нефти осталось на 3емле не много, а спирт- посадил кортошечку весной, выкопал осенью, вот тебе весной и спирт снова, заправляешь паротрак и вперед, снова картошку сажать.

Хотя тема роскошная, просто наслаждение получаешь, это как на огонь в печке смотреть...

Добавлено спустя 10 минут 18 секунд:
2 kolDOOM
качающийся цилиндр- не гут, экономичные и мощные схемы- другие.
но самая простая, да.
У МегаБИЗОНа схема когда цилиндр только с одной стороны паром толкается (потому и маховик экстентричный), а есть схемы где с двух сторон, (экстентрик не нужен, вибрация уменьшается), с двух сторон от маховика, холодный и горячий цилиндры.......

Можно КПД поднять так что все что сгорело- все в силу трения ушло, то есть больше чем у ДВС.
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 06 окт 2010, 01:46

Меня бесит тот факт что росщитал цилиндр спаял проде норально, но как дошло до дела, столкнулся с тем что сильно плотно в цилиндре ходит поршеть.Но, ребят это конечто всо хорошо, но лично моё мнение что пора эстафету давать Турбинами.
Подскажите какой кислоотой и каким припоеп спаивать медь и латунь. Ортофосфатная кислота не помогла *(
Вопрос есле поршень - 2.5мм Внешний диаметр, а у цилиндра внутренний такой, как думаеете есть будущие у такого агрегата?
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Michael_K » 06 окт 2010, 03:53

Медь и латунь прекрасно паяются без кислоты. Может паяльник помощнее нужен?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 06 окт 2010, 12:01

kolDOOM писал(а):Ребят вот чертёх модели парового двигателя.
а вот сайт где можно найти модели двигателей (анг яз ) http://www.interq.or.jp/sun/miki-k/menu.htm

Ничё так чертёжик, даже при всём моём чертёжиконепереваривании.
Короче пора мне немного расширять техвозможности, заманался я уже поршни из листовой жести крутить. Я за эти 2 дня уже раз пицот спаял и распаял очередной чихпых - то клинит, то болтается, то компрессии нету, то ещё что-то... Дрель вот приволок, уж не токарку ли из неё сделать )) А ещё меня скоро за вонь в хате колотить начнут :D

Добавлено спустя 5 минут 58 секунд:
cjA писал(а):а паровики- предположу что за ними будущее......
Хотя тема роскошная, просто наслаждение получаешь, это как на огонь в печке смотреть...

Ну да, есть тут что-то такое ))
Но только вроде как будущего паровикам уже не полагается - пышным цветом цветут разработки альтернативных источников энергии, и уже расцвели бы, если бы не нефтебоссы (которым, кстати, всё сложней становится ужерживать под жопой тот факт, что нефтересурсы - штука самовосполняющаяся).
2 kolDOOM
качающийся цилиндр- не гут, экономичные и мощные схемы- другие.
но самая простая, да.
У МегаБИЗОНа схема когда цилиндр только с одной стороны паром толкается (потому и маховик экстентричный), а есть схемы где с двух сторон, (экстентрик не нужен, вибрация уменьшается), с двух сторон от маховика, холодный и горячий цилиндры.......

А вот про холодный и горячий я не понял... это как? Они што, последовательно могут быть соединены, без потери мощности?

Добавлено спустя 3 минуты 29 секунд:
Michael_K писал(а):Медь и латунь прекрасно паяются без кислоты. Может паяльник помощнее нужен?

Я всёравно кислотой паяю - хоть не застывает потом кусками как канифоль. И потом, кислота как-то помогает припою поскорее растекаться по всем нужным щелям (правда однажды с неспецом припаял поршень напрочь к стенкам цилиндра :-D), и спаиваемые детали как-то побыстрее разогреваются - а они бывают довольно массивные.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
