Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 15 окт 2010, 00:57

котёл есть но у меня цель сделать не стационар, а как положено паровоз с низким КПД :crazy:
Вот тут почитал про турбины и прочие и понял спасение в том чтобы пар перерабатывался чуть ли не до состояния воды, тоесть забирать максим потенциальной энергии. Решение проблемы как по мне: 2-3 ряда турбинных дисков и дозвуковое или сверх звуковое сопло .
Имхо,
а тут подтверждение - http://dal.academic.ru/dic.nsf/bse/134463/Сопло
Последний раз редактировалось kolDOOM 15 окт 2010, 01:01, всего редактировалось 1 раз.
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 15 окт 2010, 01:00

Я вот тут по быстрому в 3д максе наваял. Почему бы не сделать что-то на подобии такой турбины, только с учетом того что трубка мелкая, кружки из жести маленькие, их напаять на тоненький вал типа скрепки толщиной, с одной стороны в трубочку что-то типа крышки запаять (через которую выходит вал и крепиться на каком нить подшипнике для хорошего вращения, их на рынках продают миниатюрные такие подшипники не знаю откуда продавцы берут), к ней (к крышке) припаять трубку медную через которую под давлением пар (какой-то мелкий вентиль сделать для регулировки давления) раскручивает эти кружки. С другой стороны редуктор из железных шестеренок часовых на уменьшение оборотов. ?
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 15 окт 2010, 01:05

Я выше аналогичную идею выдаЛ)
Вот только без фото.
А вот на входе в турбину нада сопло ставить либо до звуковое либо сверхзвуковое. А турбина класная, но хвататет 2-4 турбинных дисков.

Добавлено спустя 1 минуту 34 секунды:
вобщем я сегодня не в состояние паять вообще *(пообщал людям движок а не выполнил *( Сори.ЗАвтра уже наверно.
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 15 окт 2010, 01:10

какое еще сопло сверхзвуковое? ))) у тя че котел из титана и трубки тоже? )))
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение rom@n » 15 окт 2010, 04:20

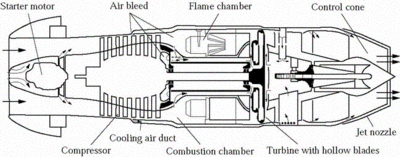

Тогда уж турбореактивный...
ЗЫ. я с паровым "цилиндровым" застрял, два собрал - все норм, работали от всего, только не от банки от сгущенки. разобрал с гореча :crazy:
теперь думаю "серьезный" сделать :oops:
Вложения
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 15 окт 2010, 09:53

kolDOOM писал(а):вобщем я сегодня не в состояние паять вообще *(пообщал людям движок а не выполнил *( Сори.ЗАвтра уже наверно.

ну уж нет, иеперь ты должен себя убить :evil:

шутка.

Добавлено спустя 1 минуту 12 секунд:
rom@n писал(а):...теперь думаю "серьезный" сделать :oops:

епть.. это что?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 15 окт 2010, 11:14

MegaBIZON писал(а):ну уж нет, иеперь ты должен себя убить

Ы)

А вот что за чудо агрит то это? исходник можно?

Добавлено спустя 8 минут 24 секунды:

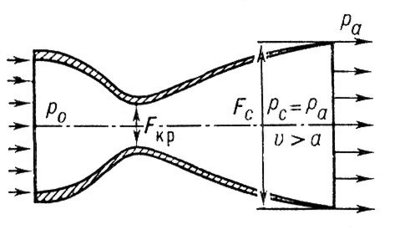

а вот что такое сверхзвуковое сопло) :oops:
Вложения
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 15 окт 2010, 11:31

Сверхзвуковым оно станет при наличии подобающего давления. А у нас с этим проблемы.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 15 окт 2010, 11:59

Бизон есть мысли как увеличивать давление?
перегретым паром что мы поднимаем его мощность?

Добавлено спустя 10 минут 12 секунд:
Для поднятия давления водяного пара с низким давлением, сначала его надо перевести в состояние жидкости (сконденсировать), поднять давление воды в насосах, подать в парогенератор, снова подвести к воде тепло для ее испарения и поднятия давления пара.
а вот ссылка : http://www.sciteclibrary.ru/rus/catalog/pages/5345.html
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение boez » 15 окт 2010, 12:49

Отож, зачем пар конденсировать, если можно сразу воду взять?

А про пути повышения давления в варианте с соплом и турбиной я уже писал - их два, повысить подводимую к воде мощность или сузить сопло. Не приведет сужение сопла к понижению мощности, а наоборот приведет к повышению скорости выхода пара при том же его массовом расходе, т.е к повышению мощности струи пара!
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 15 окт 2010, 12:56

я когдато ужеписал что при сужение повышаеться скрость, а впри росширение , точно не помню, но вроде мощность. Эти принципи в турбинах и паровых поршень-цилиндрах используют.
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Vovan » 15 окт 2010, 14:12

В качестве информации:
Мощность в данном случае величина (условно) постоянная, а вот давление напрямую зависит от площади сечения струи (трубы). Уравнение Бернулли для газов и жидкостей движущихся горизонтально: p+ ro*V^2/2=const или
Давление жидкости, текущей по трубе, меньше там, где скорость её течения больше, и, наоборот, где скорость течения жидкости меньше, давление там больше.

Вывод: где скорость велика, там мало давление :) .
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 15 окт 2010, 14:16

Поэтому пробоину с игольное ушко, через которую вода в трюм хлещет аж до той стены, легко заткнуть пальцем. А пробоину с тарелку (через которую вода спокойно течёт широкой речкой) необходимо заваливать мешками, подперать досками, и заклёпывать сваркою.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6089
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение kolDOOM » 15 окт 2010, 14:26

во) и я о том только простыми словами) формулы я не знаю а теорию более-мение, экзамен на 4 здал))))

Добавлено спустя 6 минут 50 секунд:

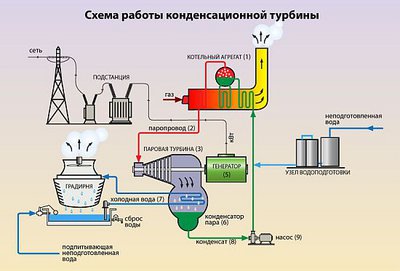

вот только для турбины нужно скорость подачи пара.Но умные мужики подумали и решили - делаем обойму турбинных дисков, и пусть при росширении пар отрабатывает свой хлеб) глянь на вот это

Добавлено спустя 2 минуты 17 секунд:

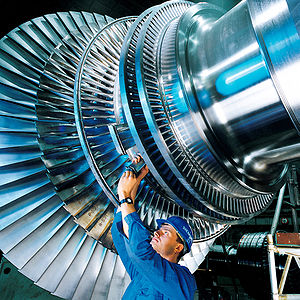

мне вот это по нраву :
Вложения
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Pirate » 15 окт 2010, 17:43

тогда тебе в атомную энергетику лучше податься ))
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса
