Робот-газонокосилка (РобоКос)

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Re: Робот-газонокосилка (РобоКос)

Сообщение Zusul86 » 09 ноя 2015, 23:55

Судя по схеме там задействован всего один MC33926. Соответственно должен сходу встать одноканальный...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Робот-газонокосилка (РобоКос)

Сообщение otrineo » 12 ноя 2015, 01:19

Всем привет прочитал эту тему очень круто но браться за это не буду так как уже есть начатый робот пылесос.
Пишу собственно зачем, приобрел робота хонда миимо 300 у него нет обычного выключателя питания а сезон закончился потому решил его туда втулить.
Пришлось разбирать и соответственно не поленился может кому интересно немного пофоткал и попытаюсь сюда выложить.

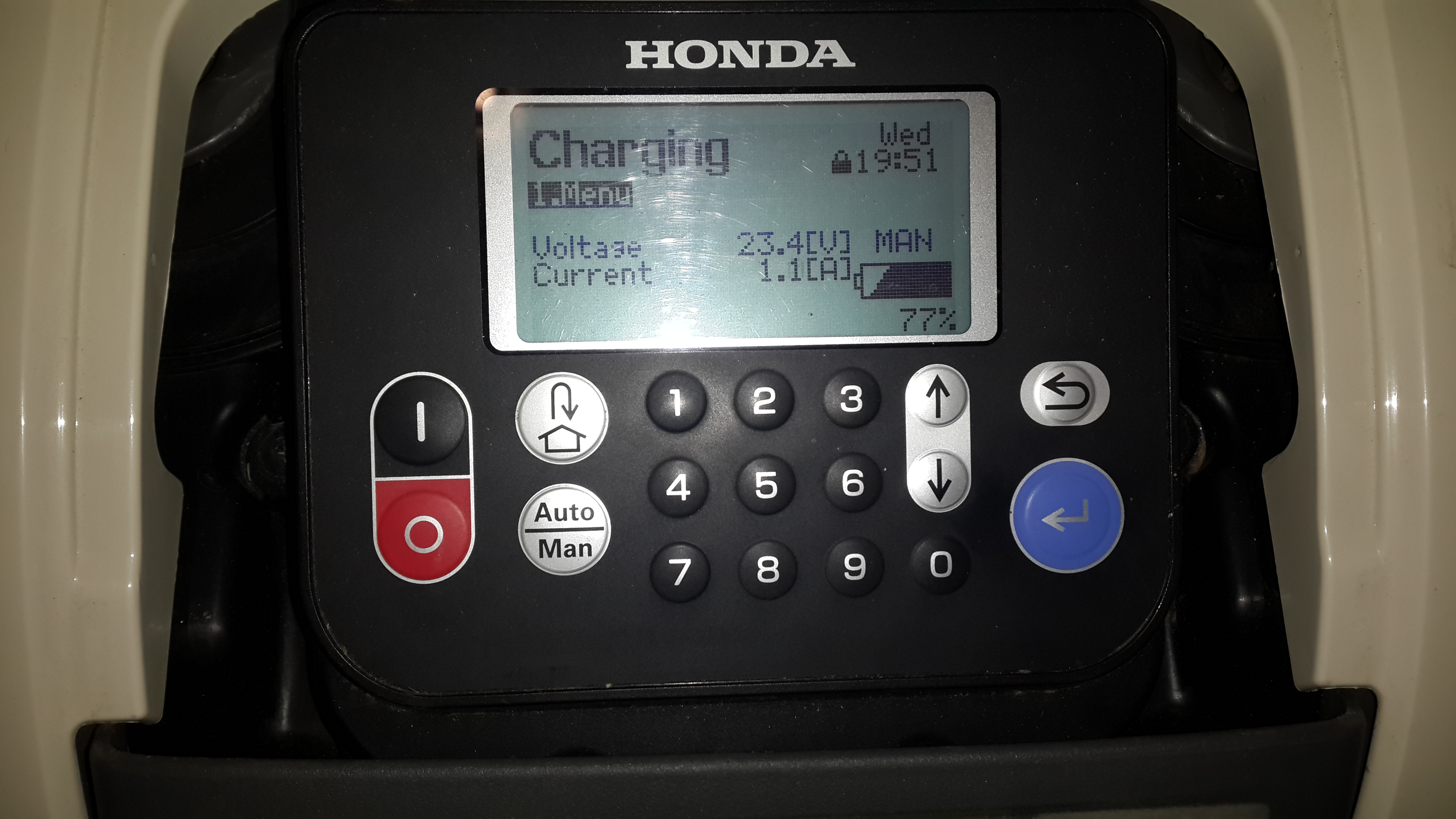

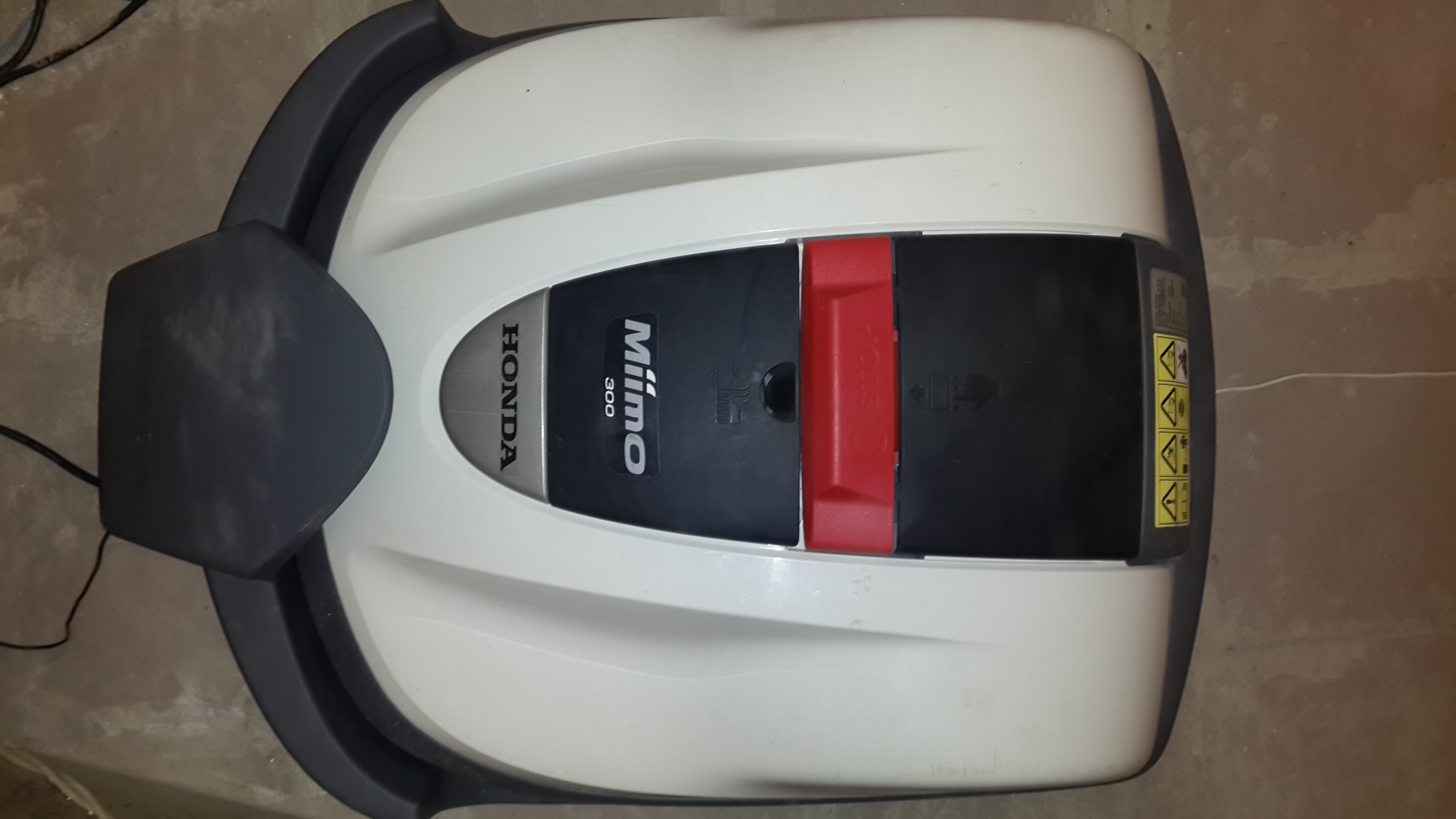

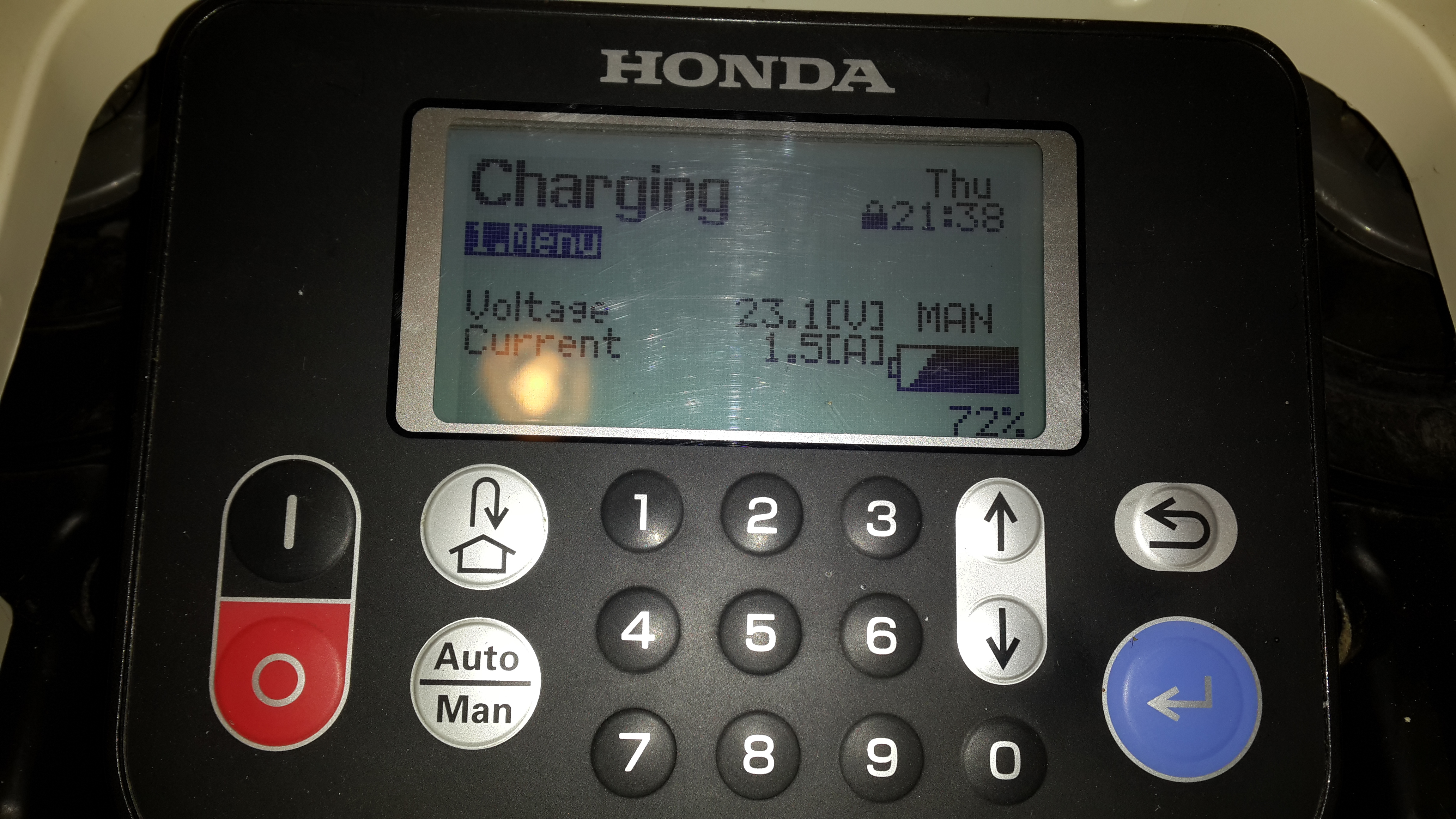

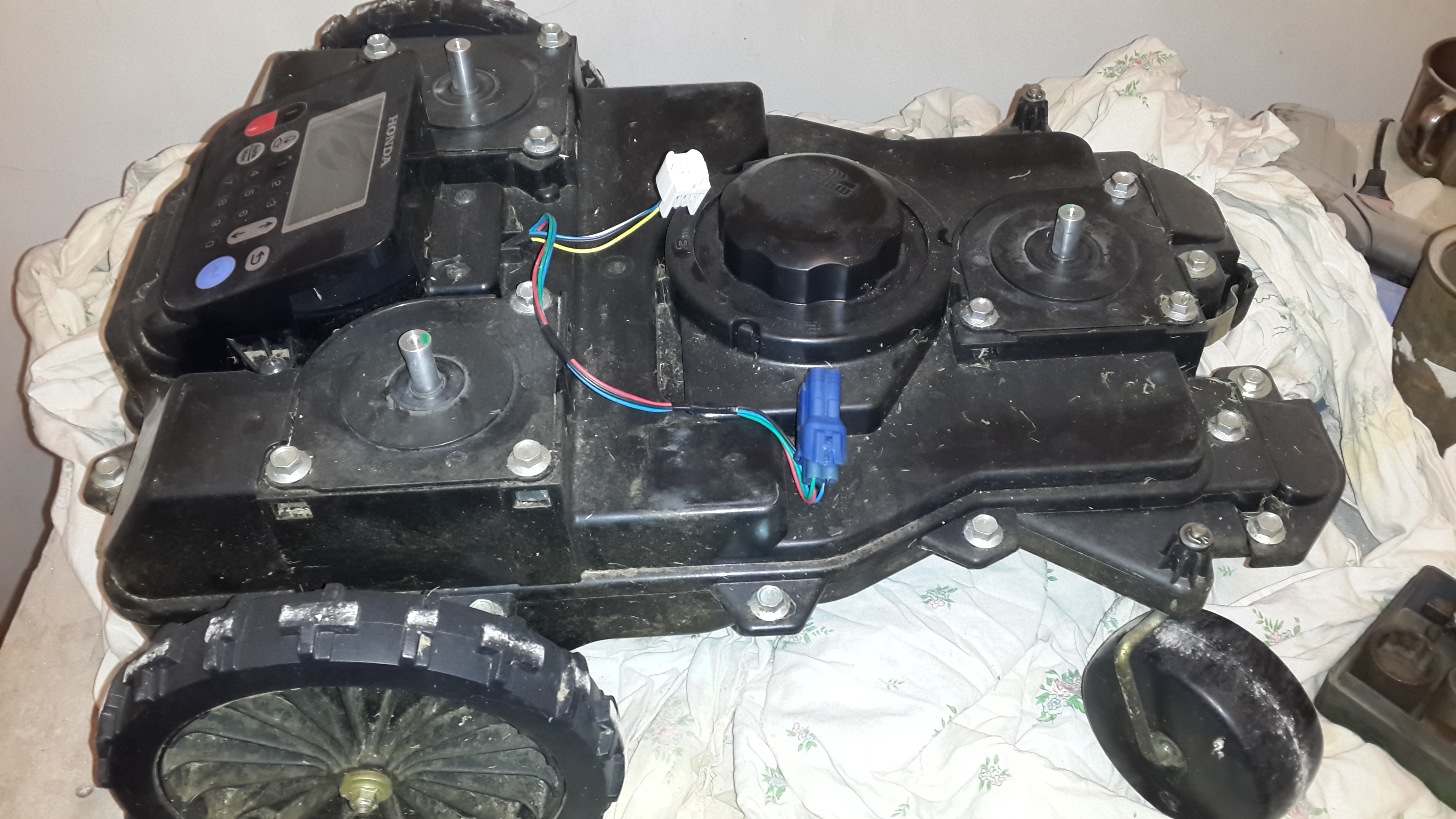

Вид сверху

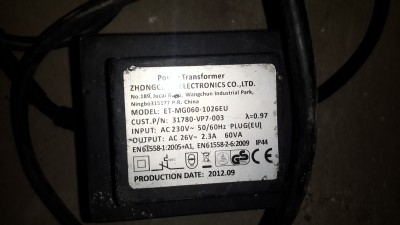

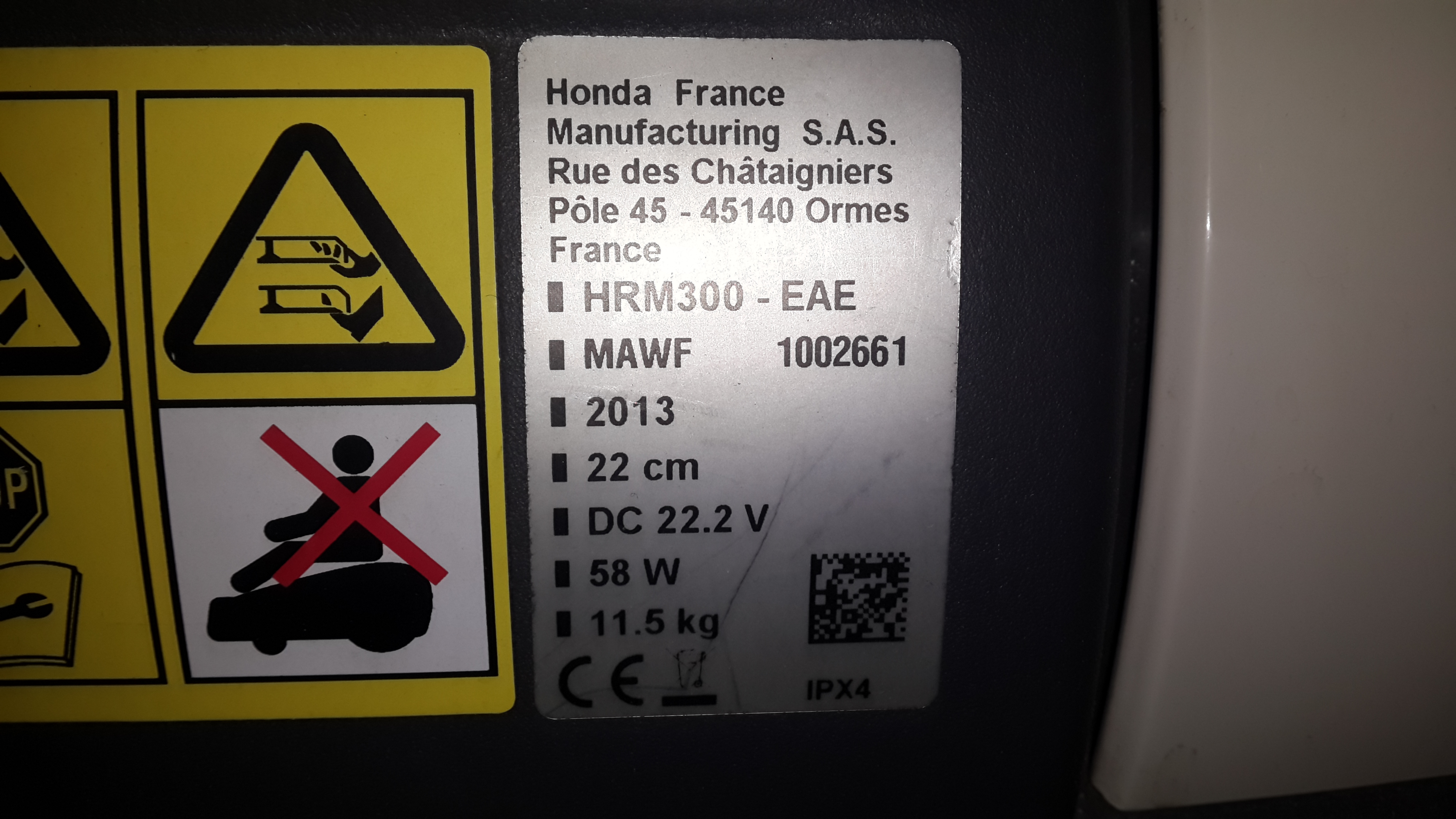

Табличка

Вид сверху

Проверю получается или нет.

Добавлено спустя 28 минут 15 секунд:
Получается
Без подписи это табличка трансформатора
На базу для безопасности 220 не идет.

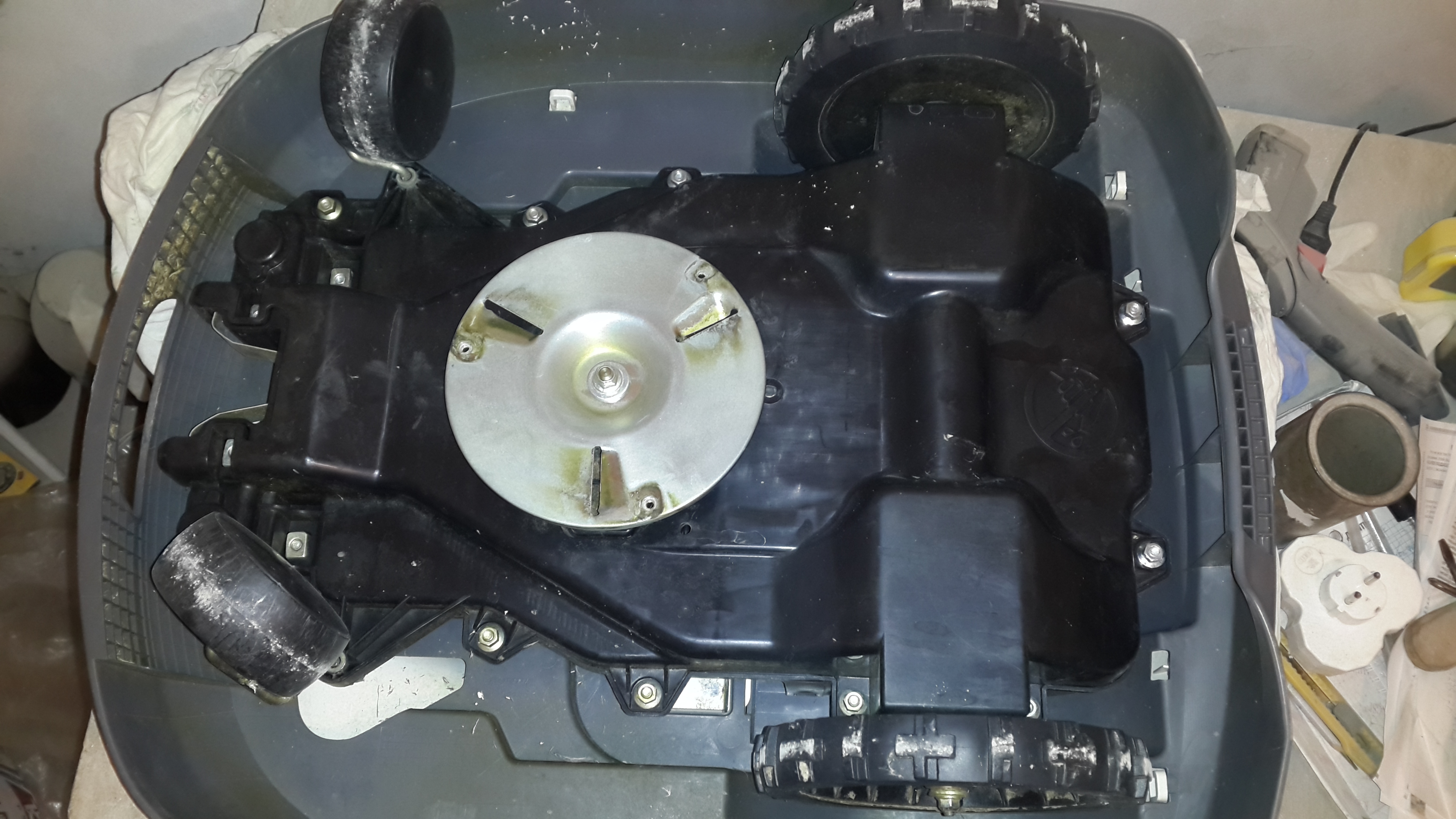

Вид снизу без ножей

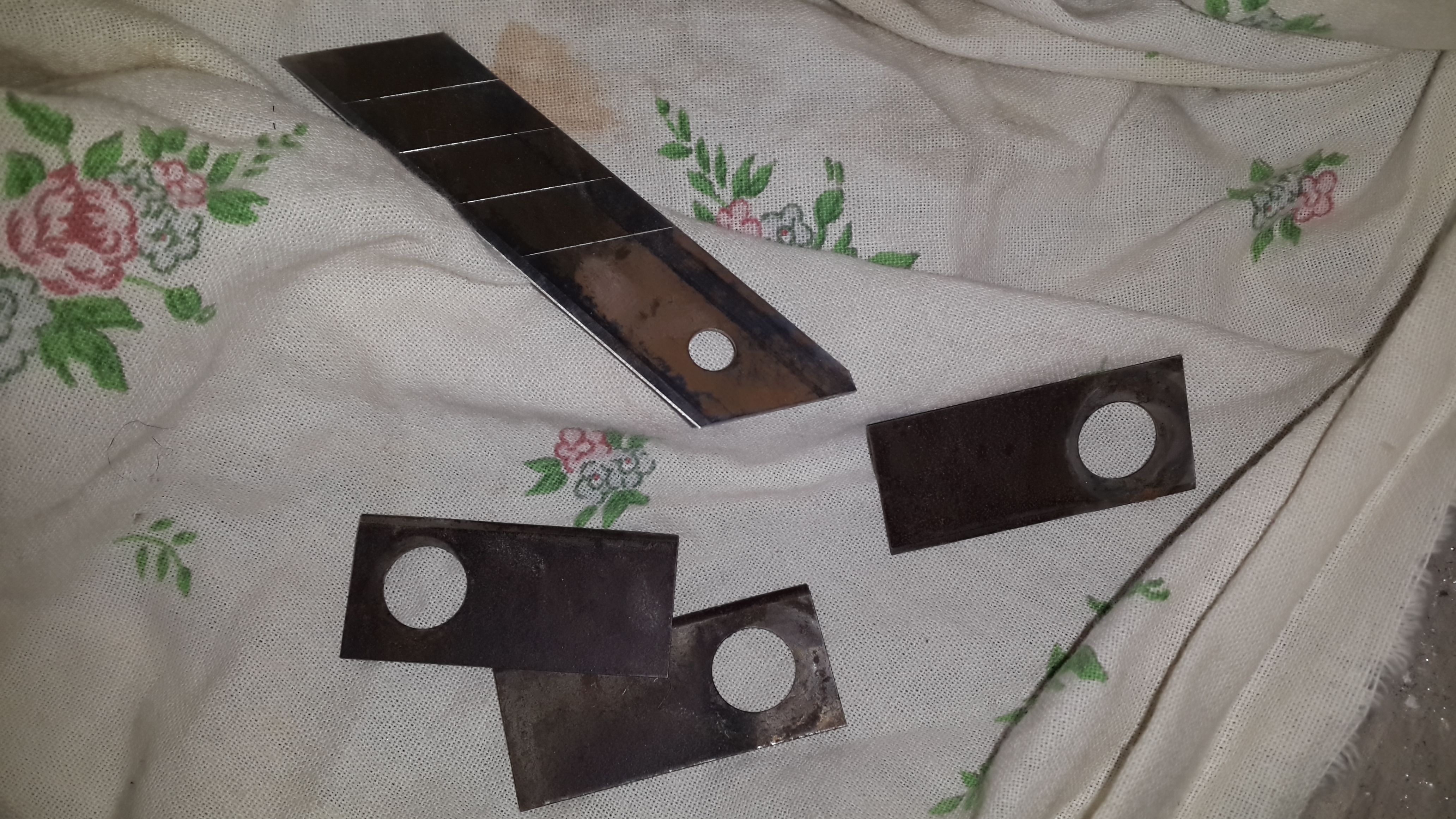

Родные ножи а рядом лезвие стандартное должно подойти

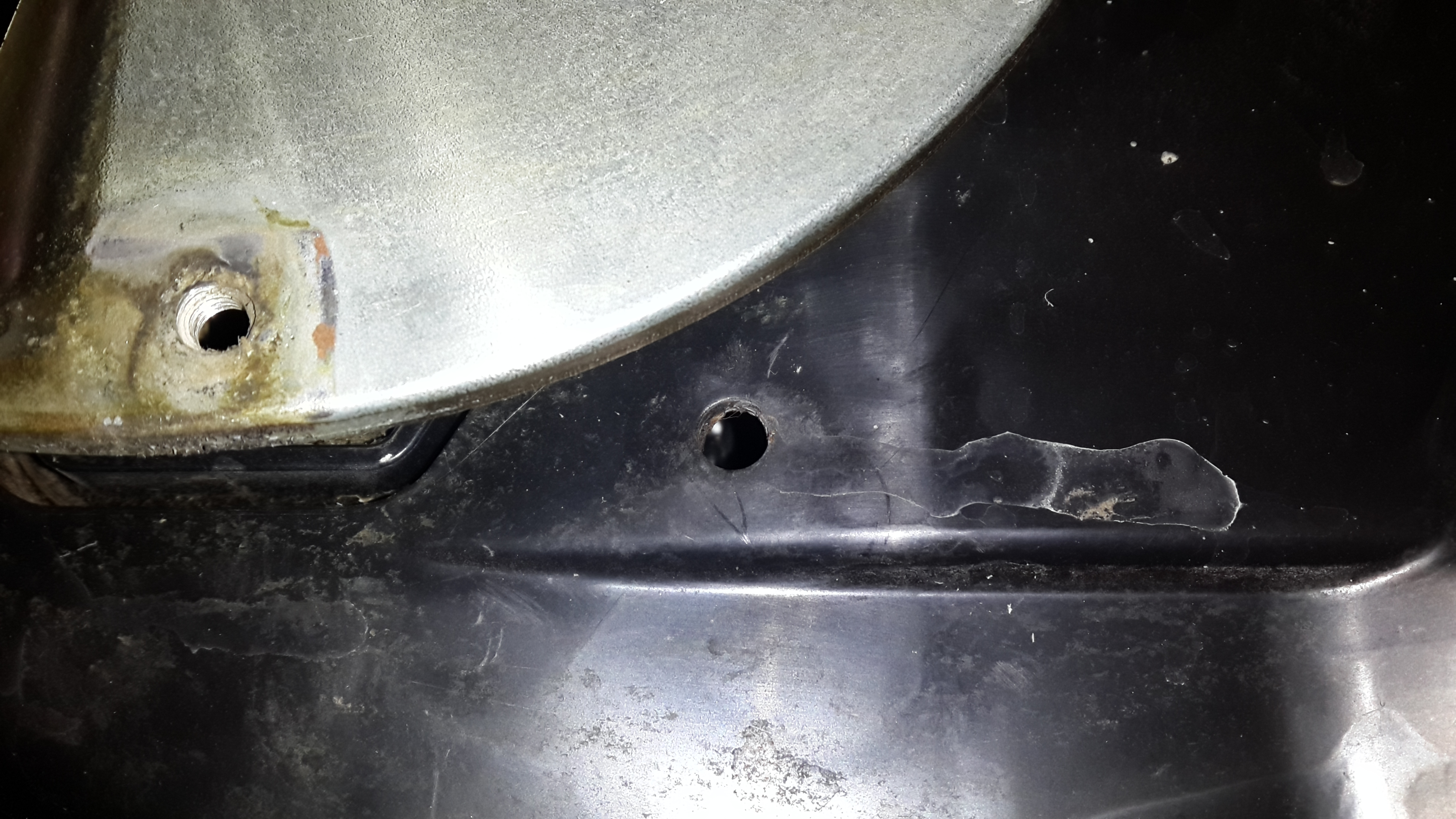

Также надо уточнить зачем эта дырка типа отверстия

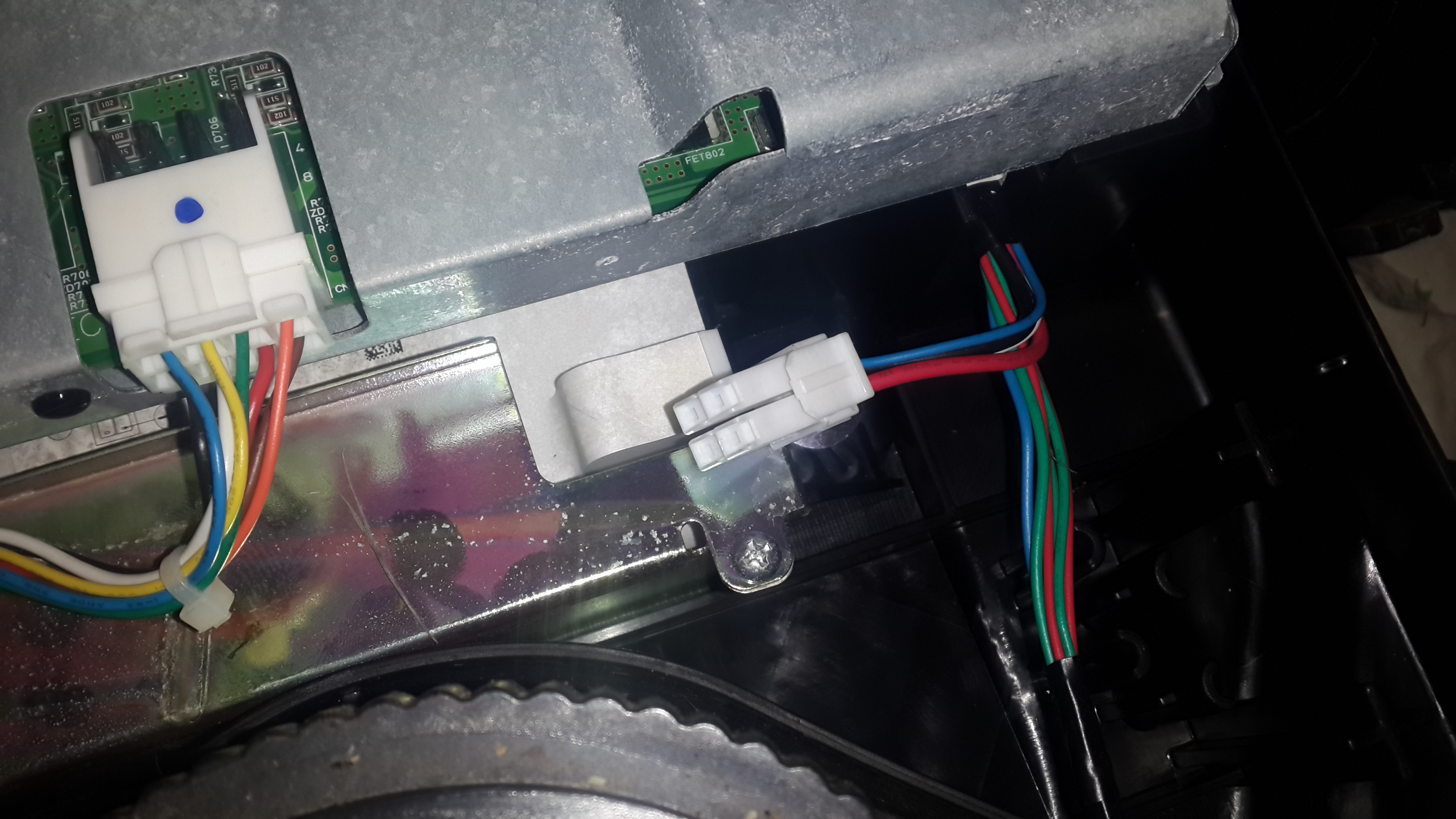

Контакты и светодиоды базы

Подключения базы питание и шлейф для периметра и разных зон кошения

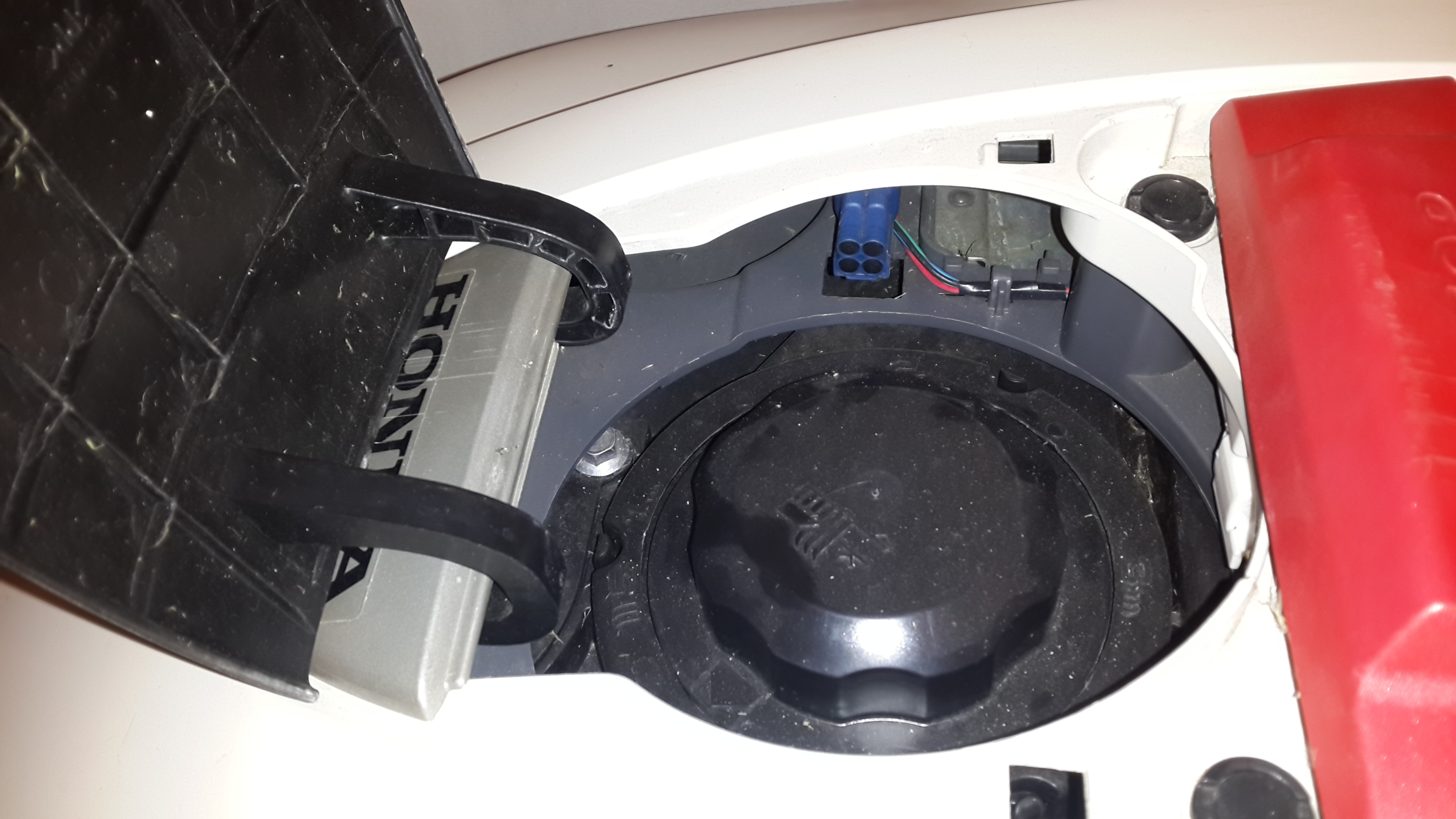

Лючек под ним ручка регулировки высоты покоса

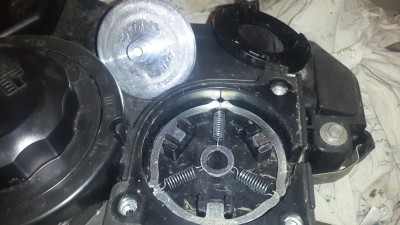

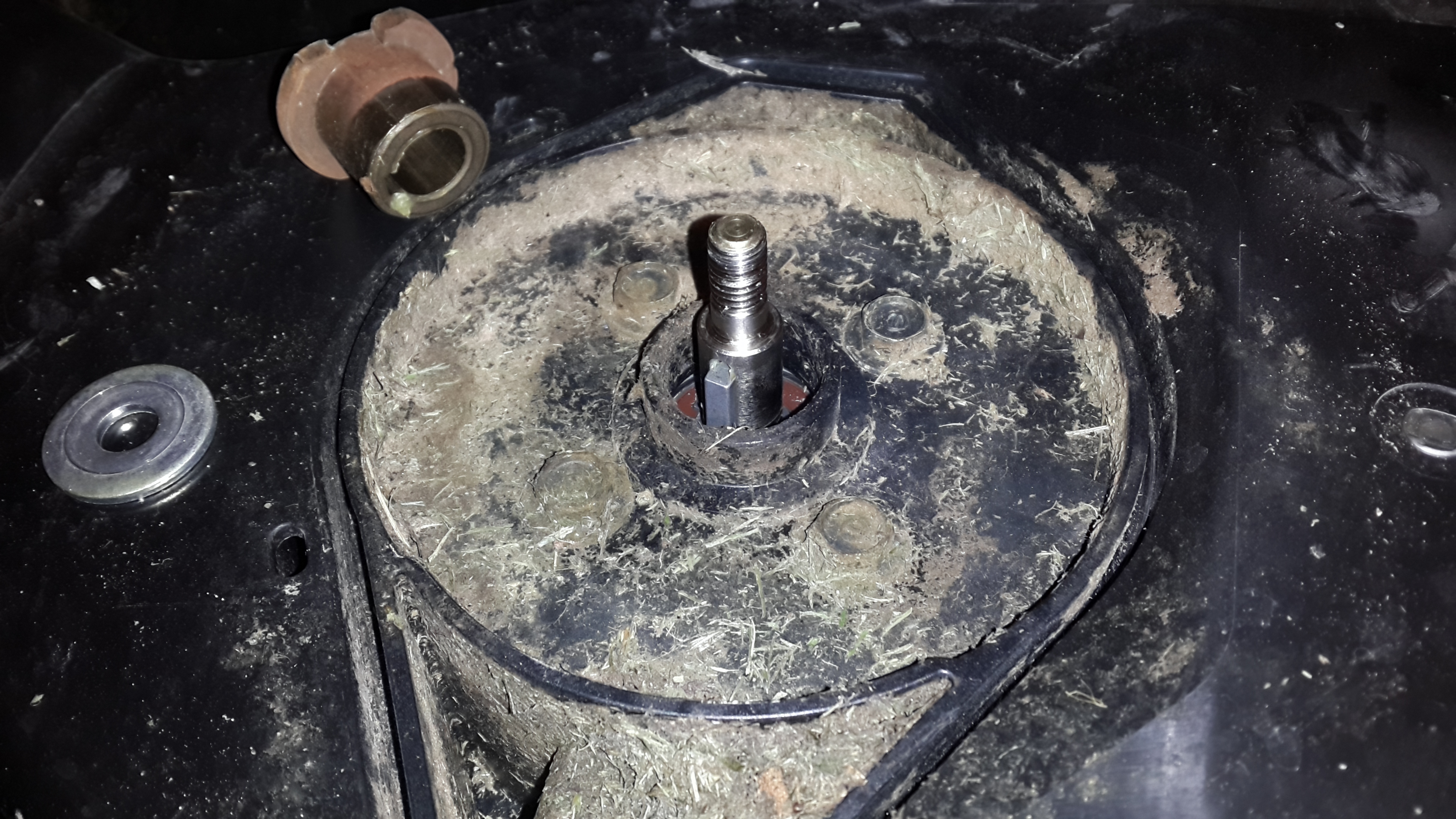

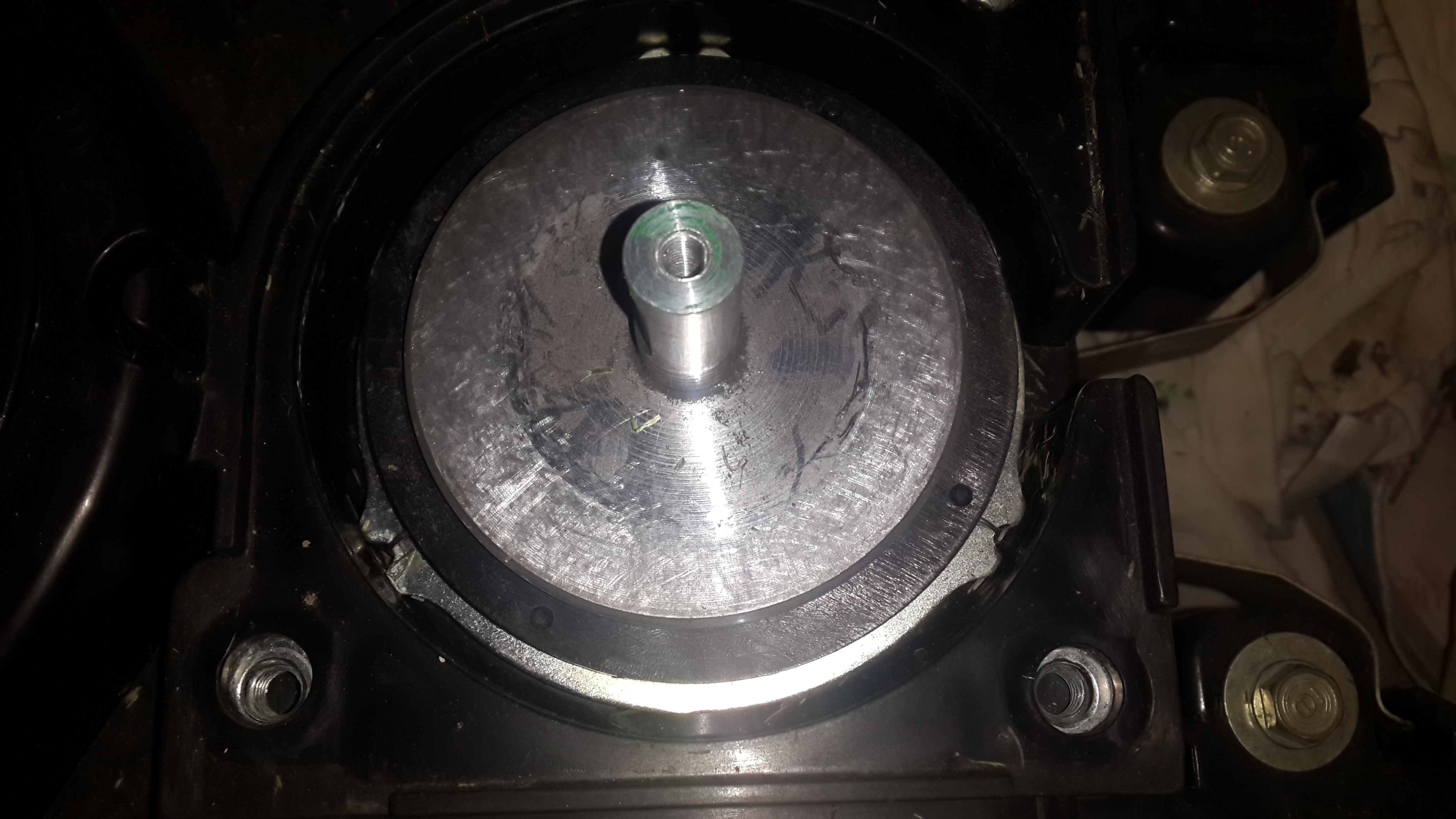

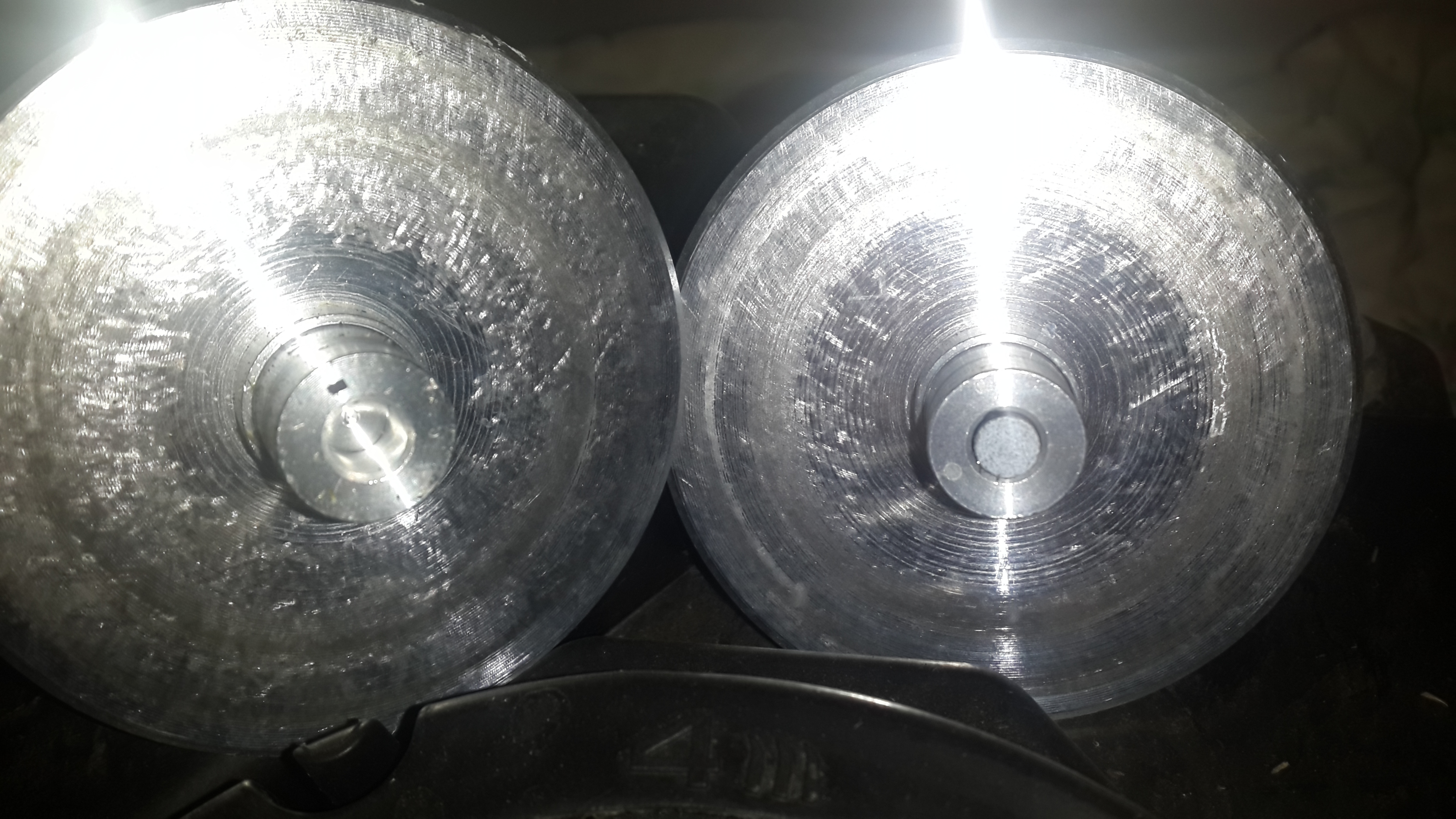

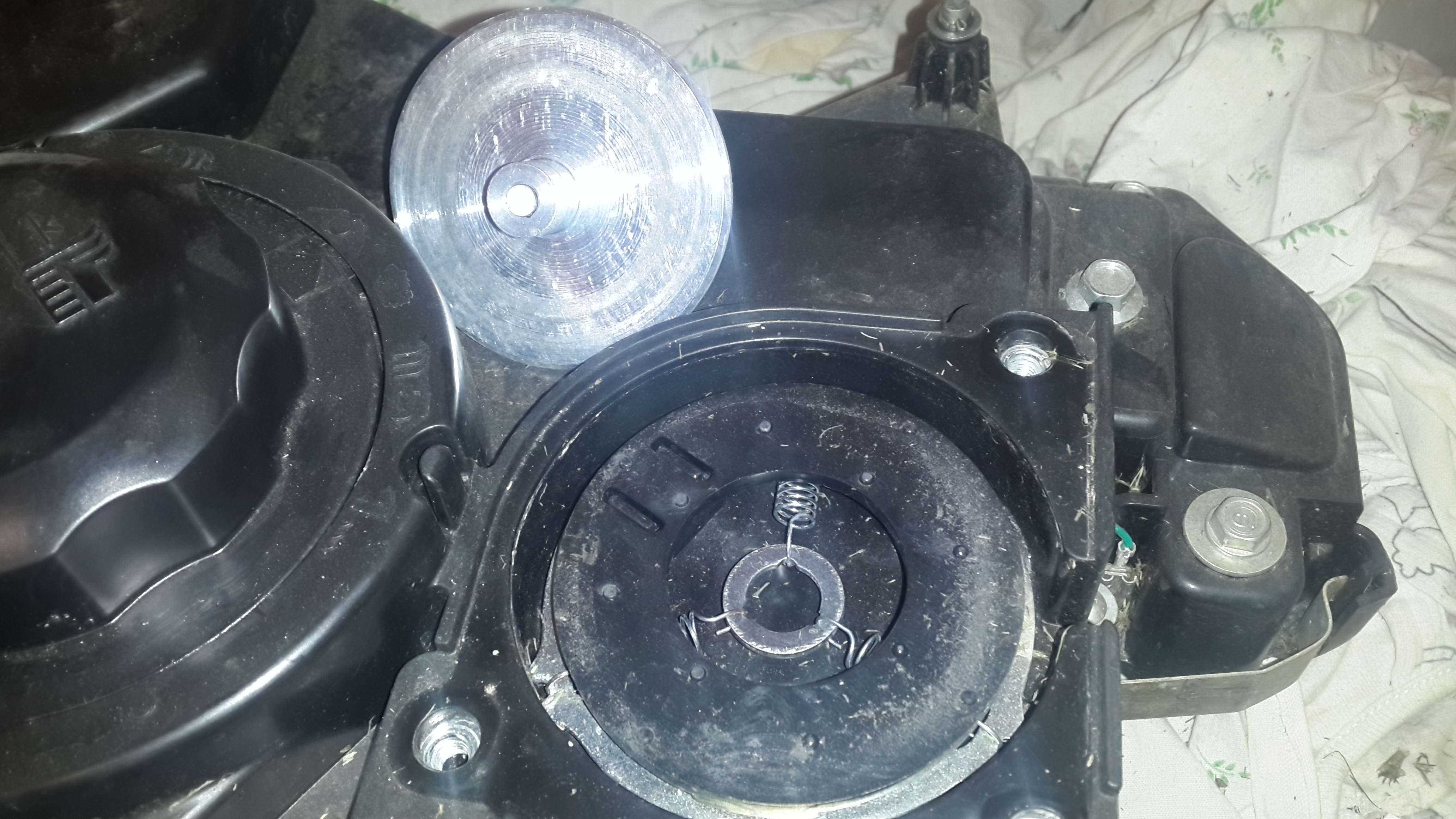

Снял диск на кот крепятся ножи

Спать охота, батарейка села завтра продолжу.
Кстати если есть у кого руководство на русском буду благодарен а то в школе французский изучал, я не к тому что французский знаю а к тому что в английском ноль.
Плата залита лаком пока собрал не до конца если что то конкретно интересует присмотрюсь.
Вложения
otrineo

Сообщения: 11
Зарегистрирован: 16 май 2014, 11:06

Re: Робот-газонокосилка (РобоКос)

Сообщение Medtech » 12 ноя 2015, 09:50

Отверстие для слива конденсата или попавшей внутрь жидкости, это видно по потёкам, если всё будет герметично при эксплуатации будет маленький бассейн,.
Аватара пользователя
Medtech

Сообщения: 562
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Робот-газонокосилка (РобоКос)

Сообщение otrineo » 13 ноя 2015, 21:18

Вы абсолютно правы

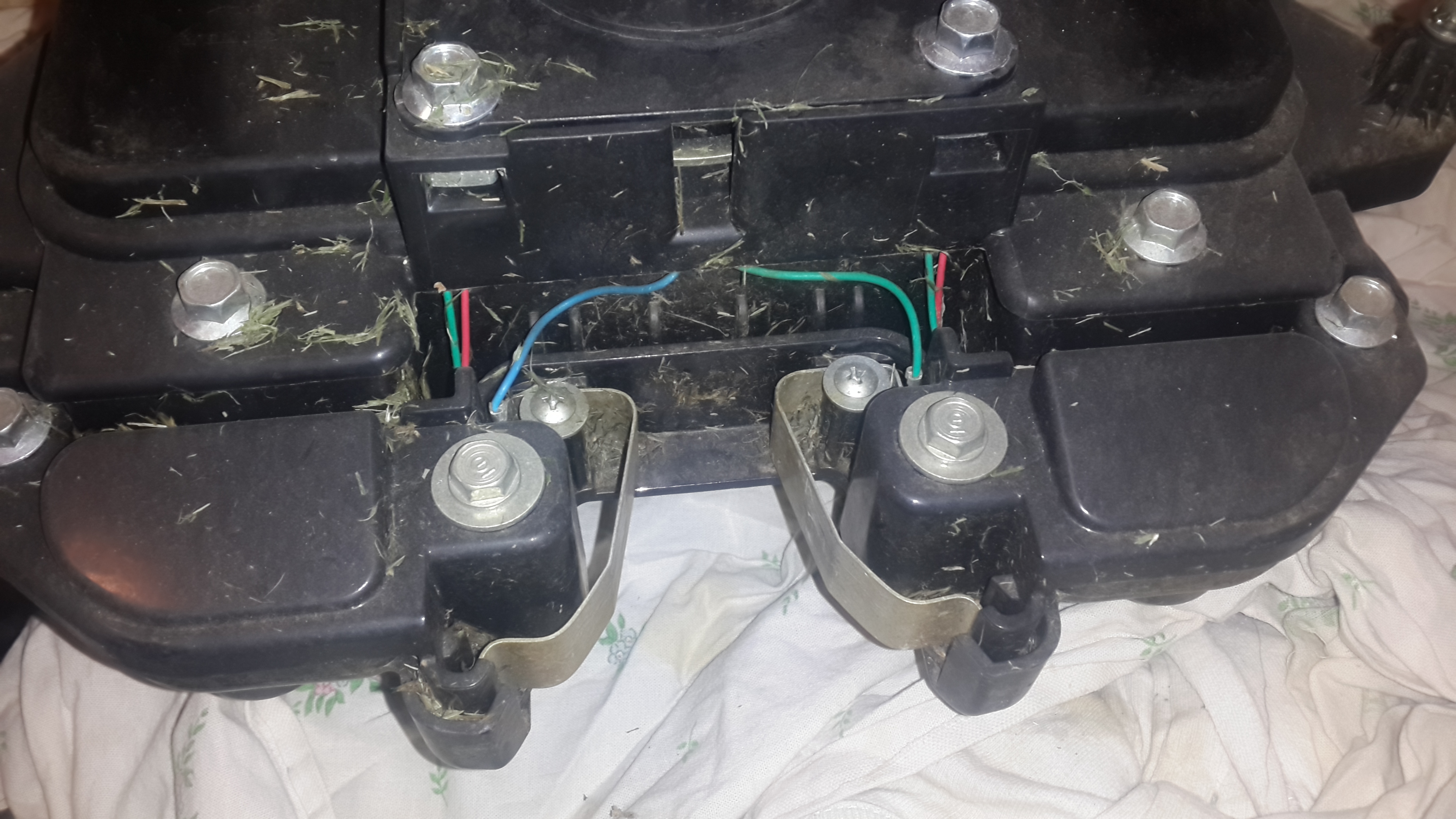

Контакты для заряда

На этих кожух крепится




На одной магнитика нет

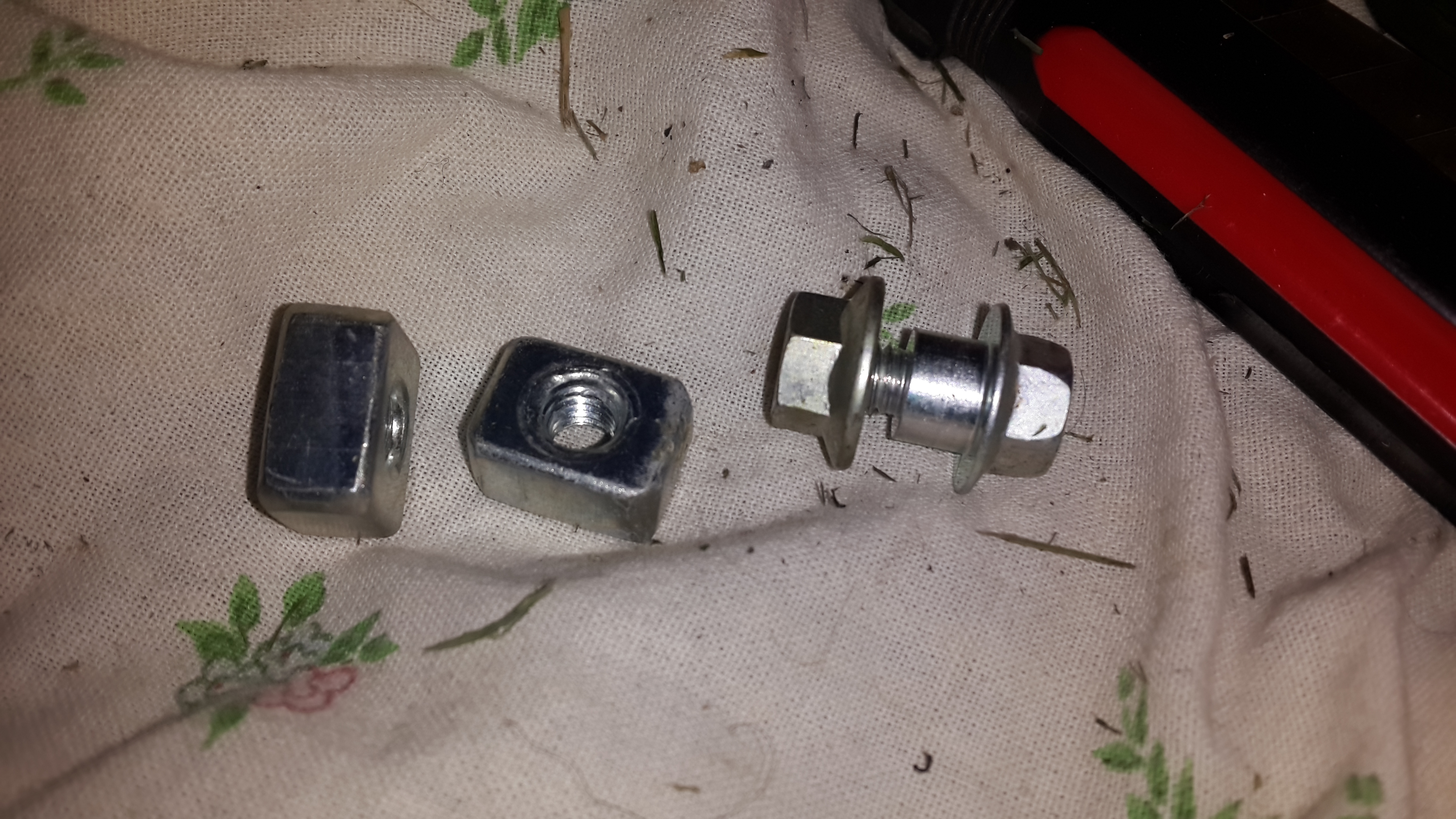

Открутил кучу болтов и вот

Гайки конечно мощные, все болты на упор чтоб не раздавить пластмассу


Добавлено спустя 20 минут 17 секунд:

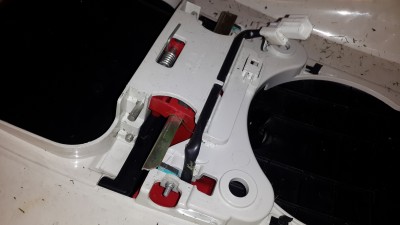

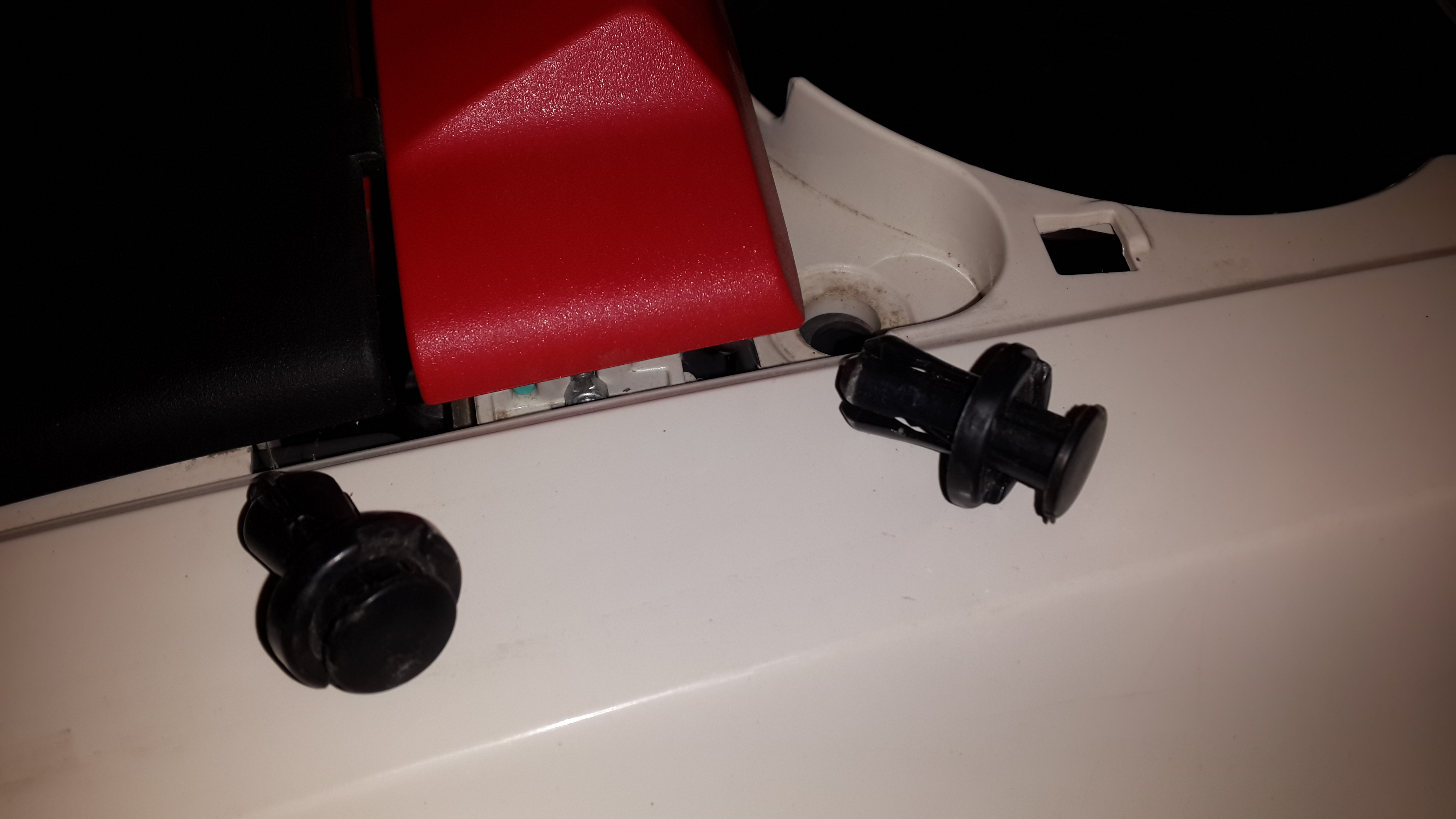

Белая крышка была на автоклипсах хонда что сказать


Круглое датчик наклона внутри шарик

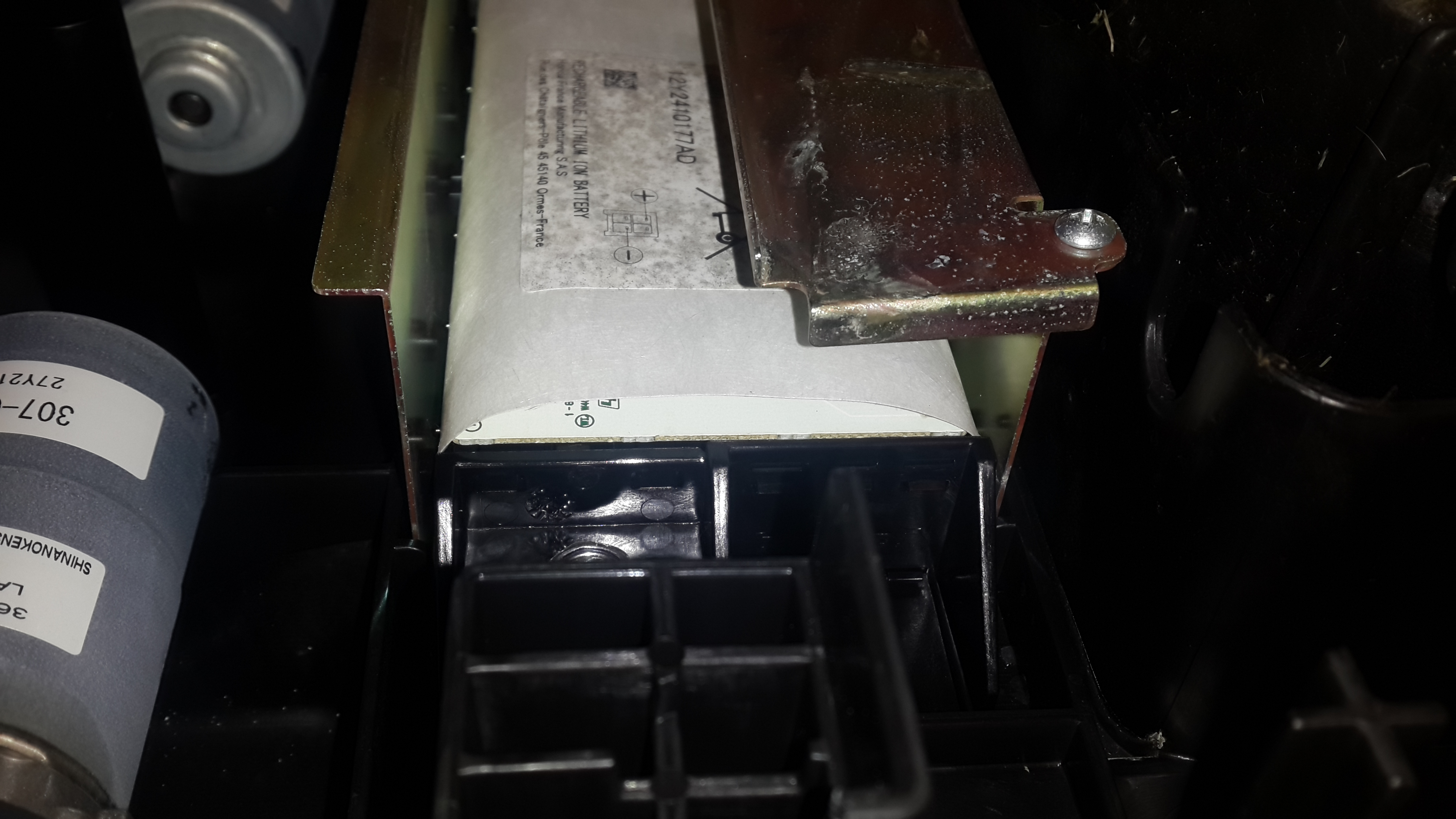

Аккум с пустотой для акб старшего брата миимо 500

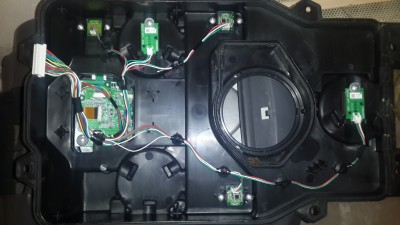

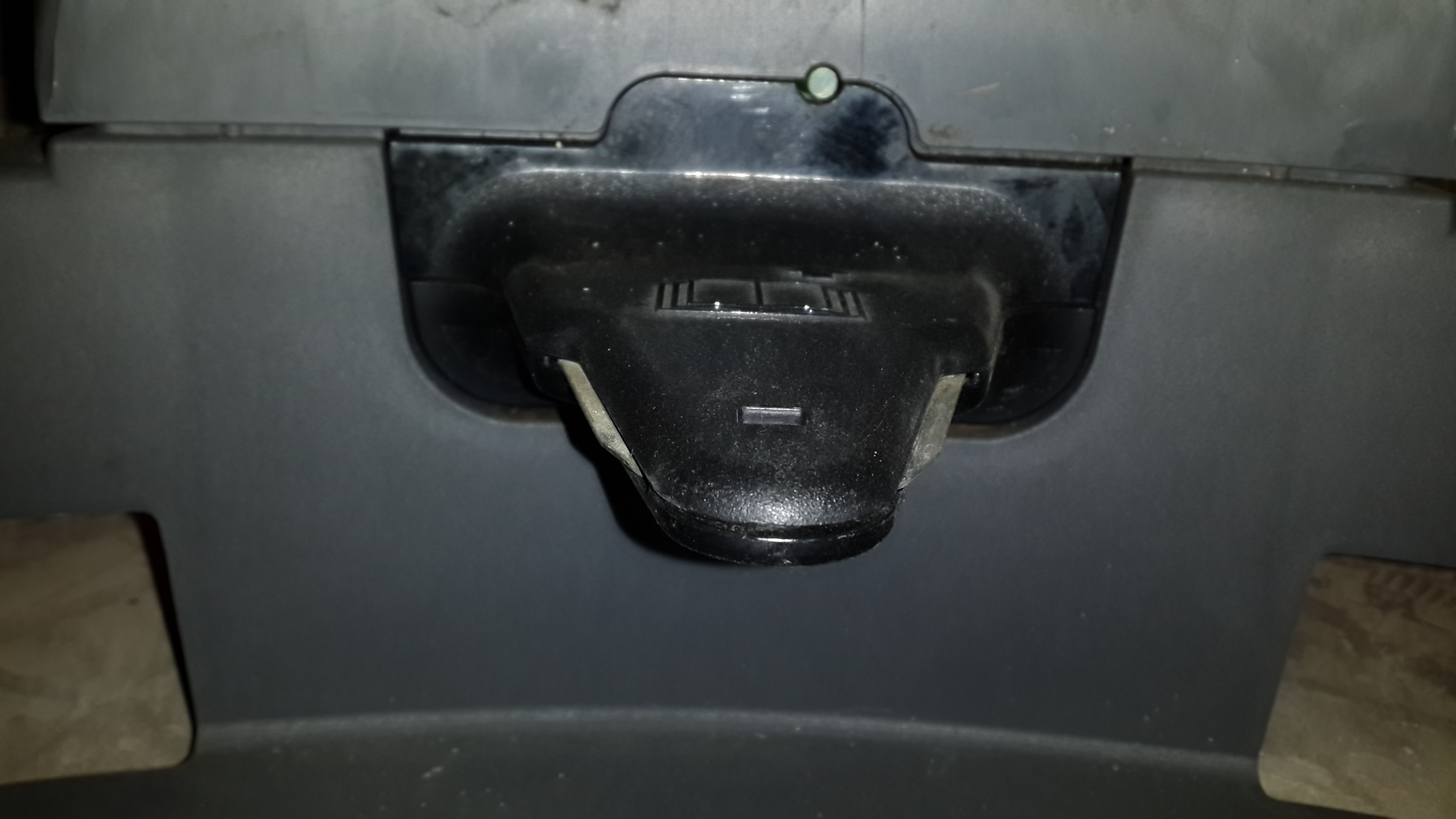

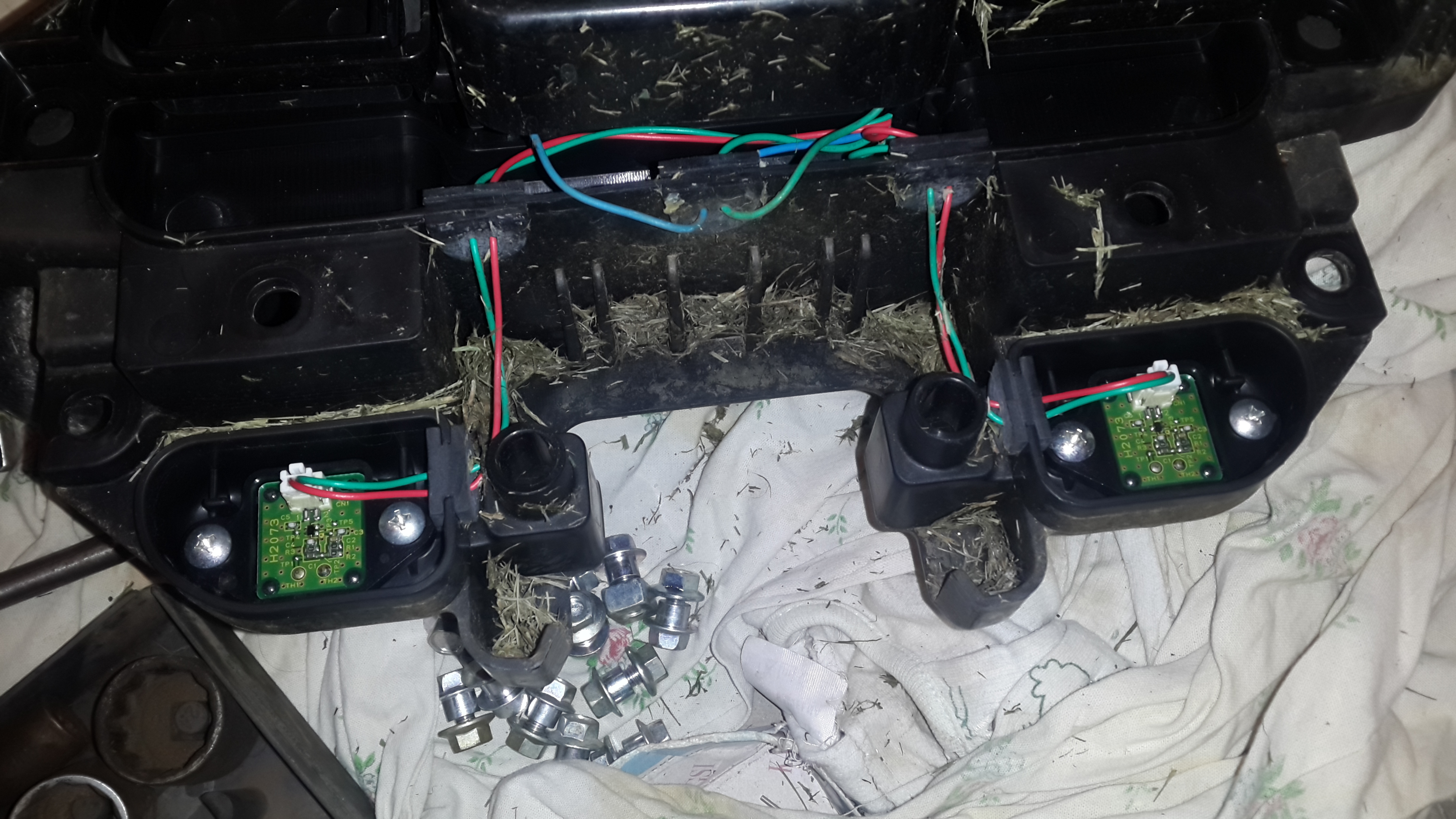

Передние датчики

Двигатель косы

Позже продолжу малый телефон забирает.
otrineo

Сообщения: 11
Зарегистрирован: 16 май 2014, 11:06

Re: Робот-газонокосилка (РобоКос)

Сообщение otrineo » 14 ноя 2015, 01:36

Продолжу

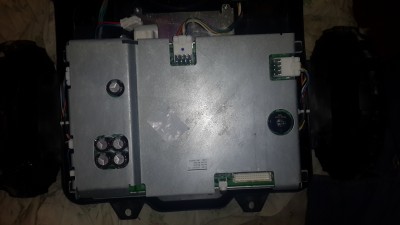

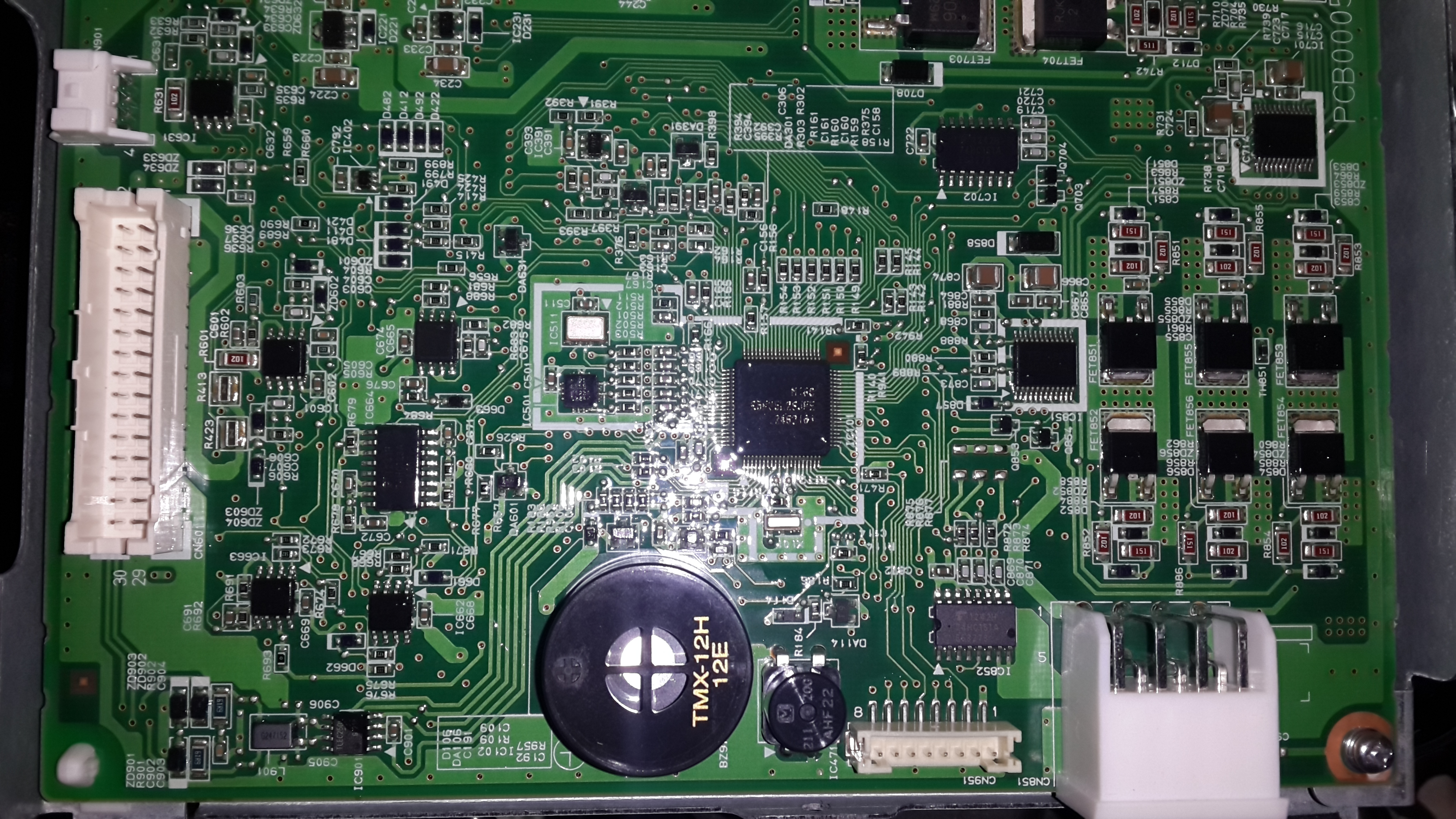

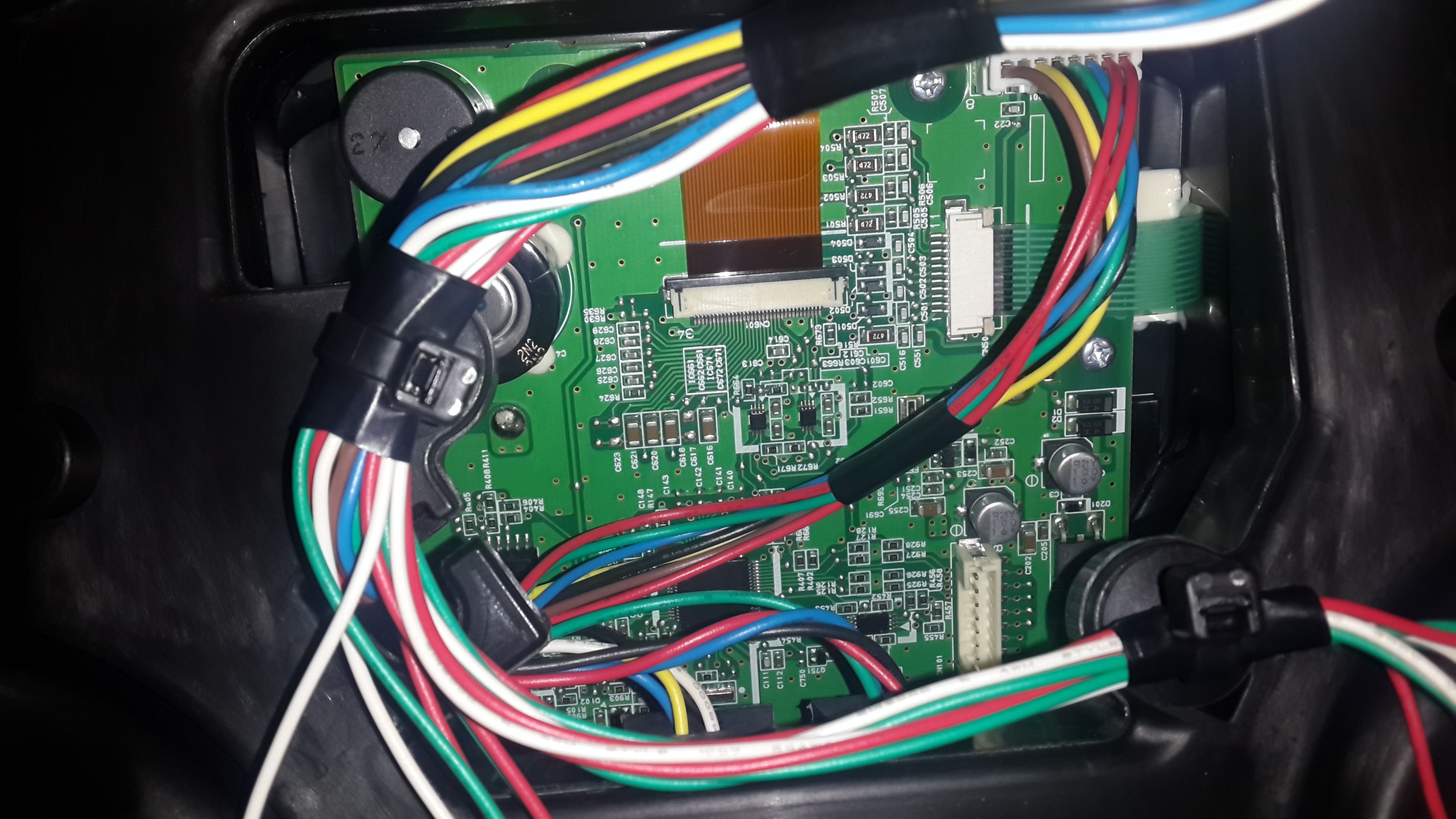

Плата

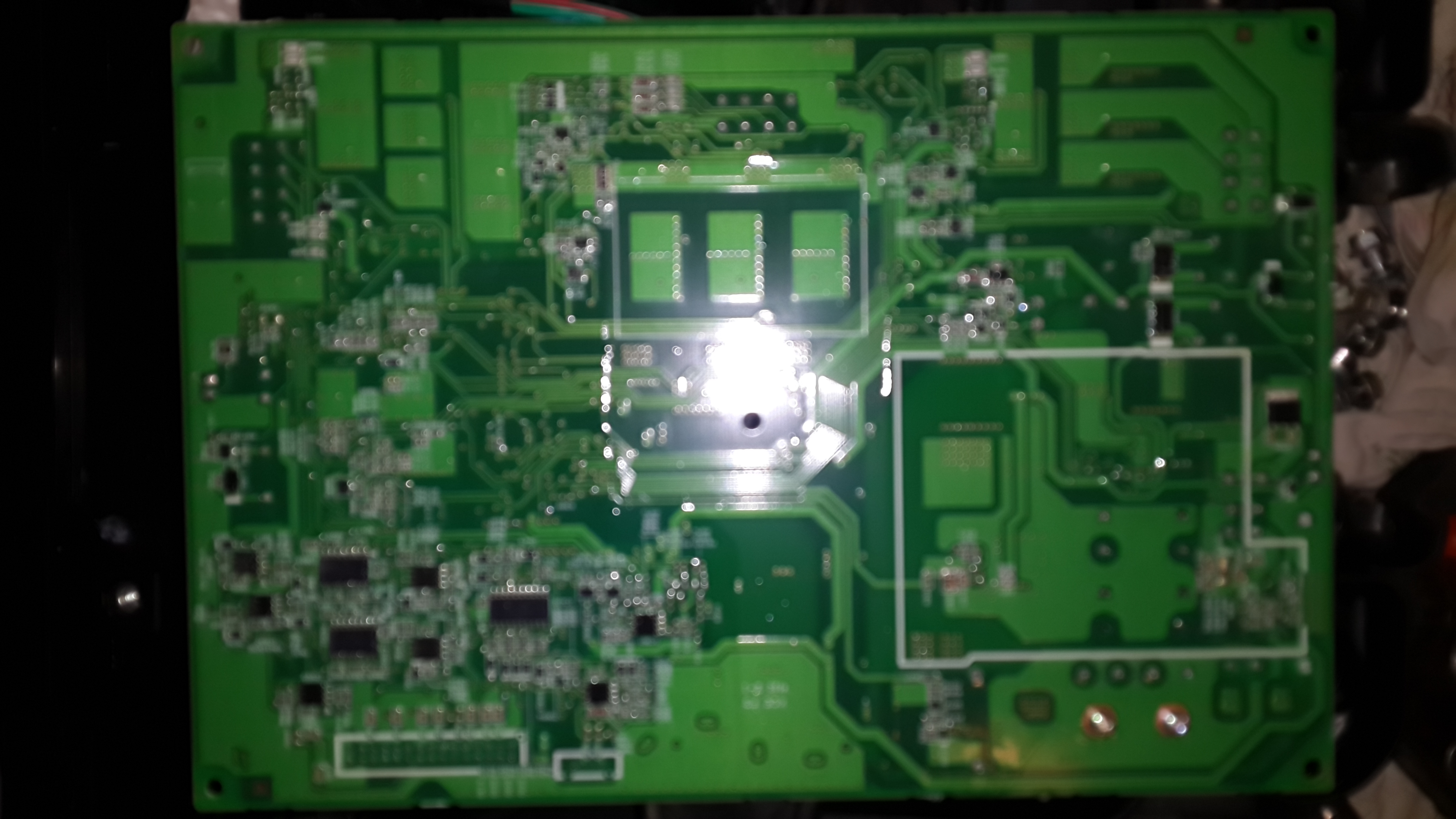

С обратной стороны

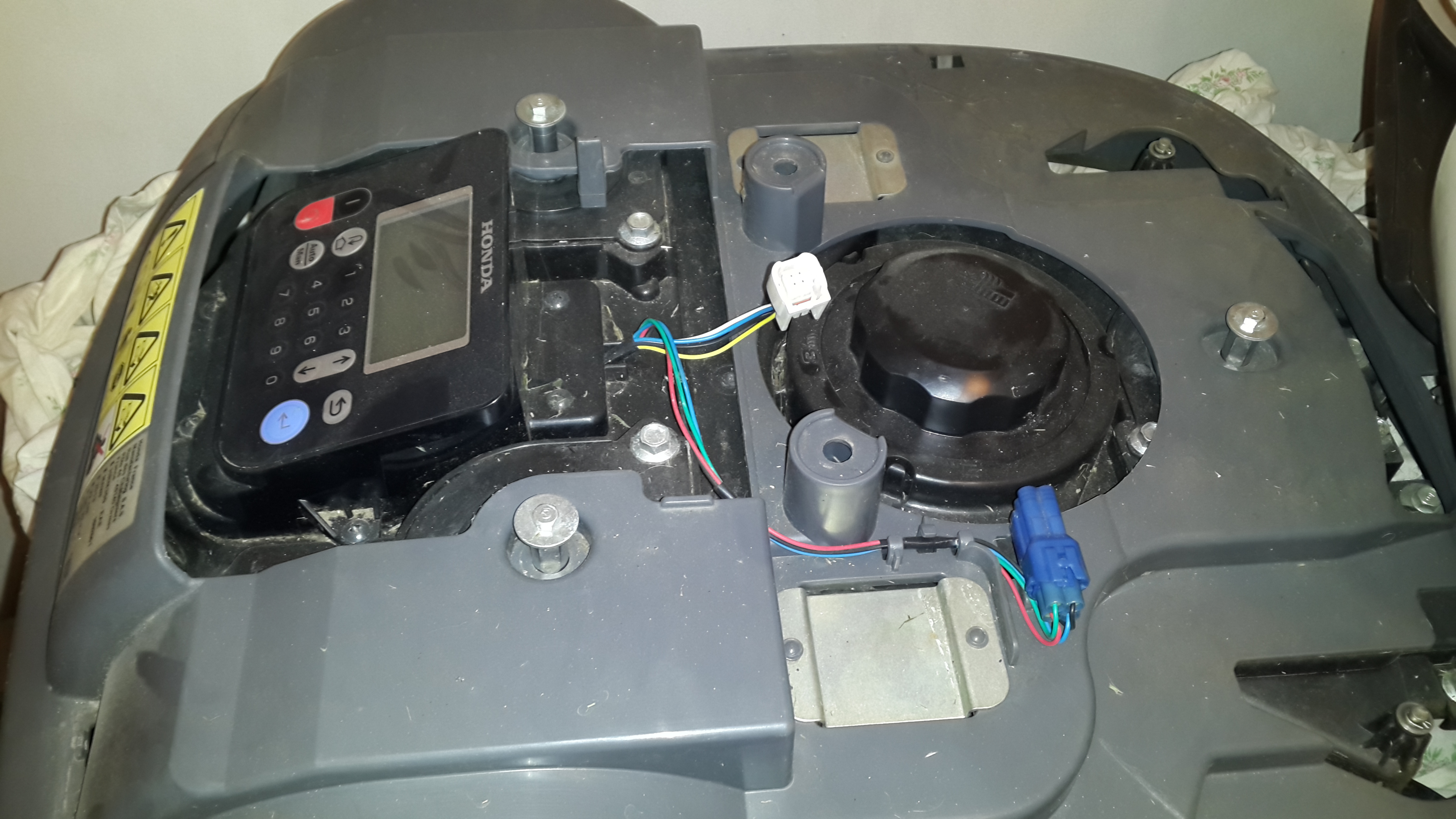

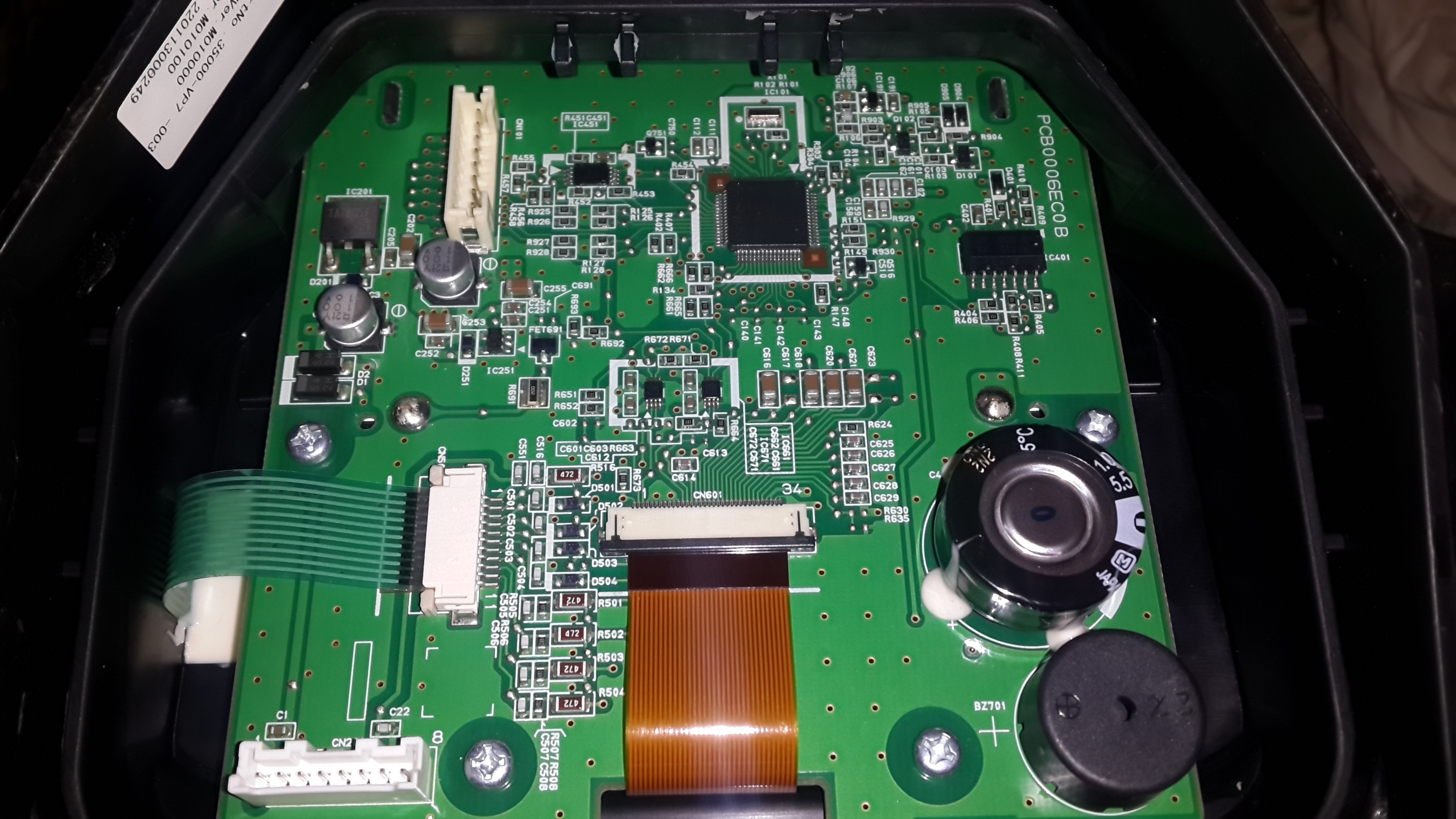

Плата та где жк дисплей

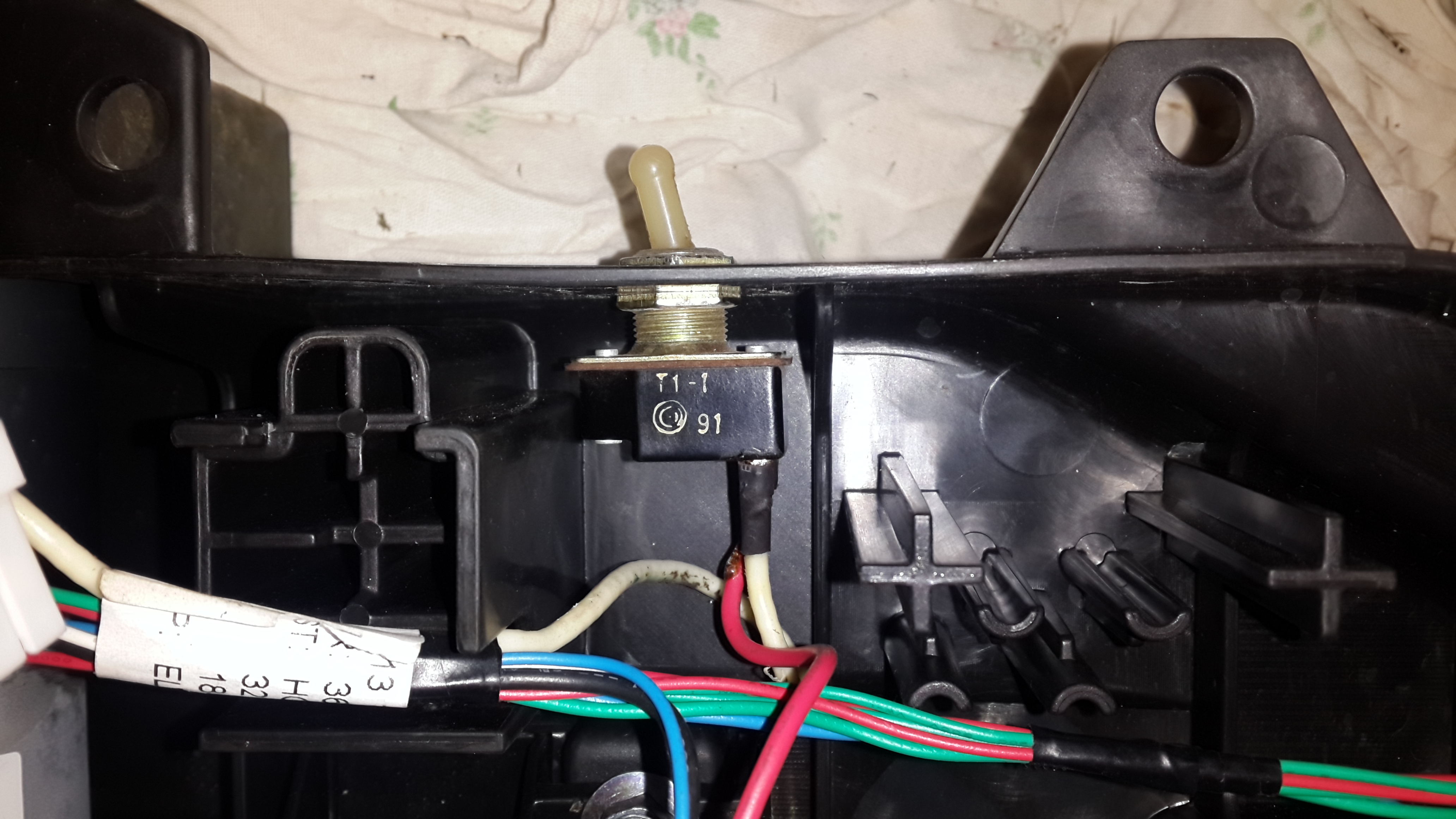

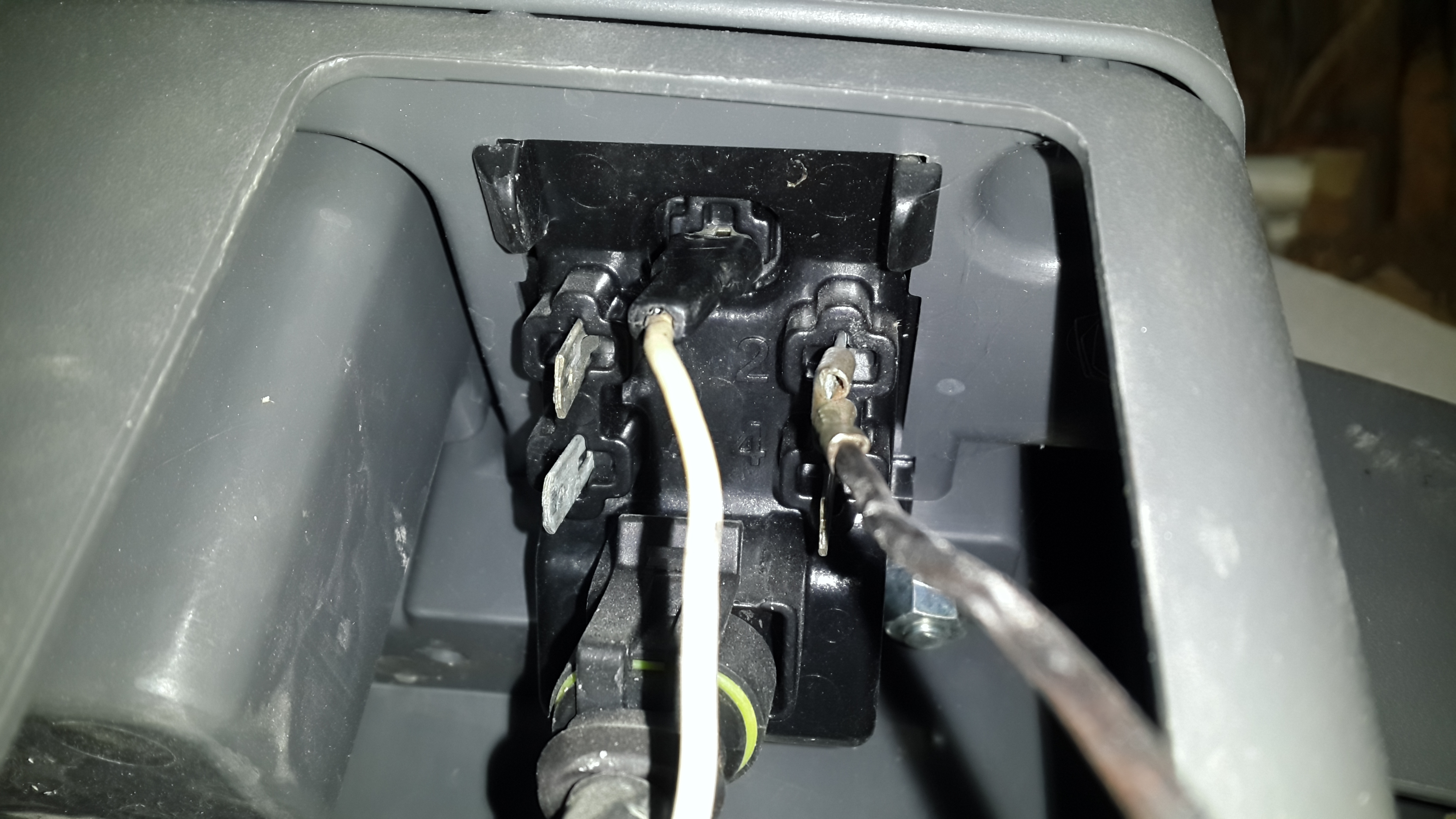

Установленный выключатель

Переднее колесо

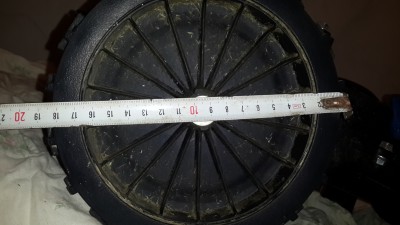

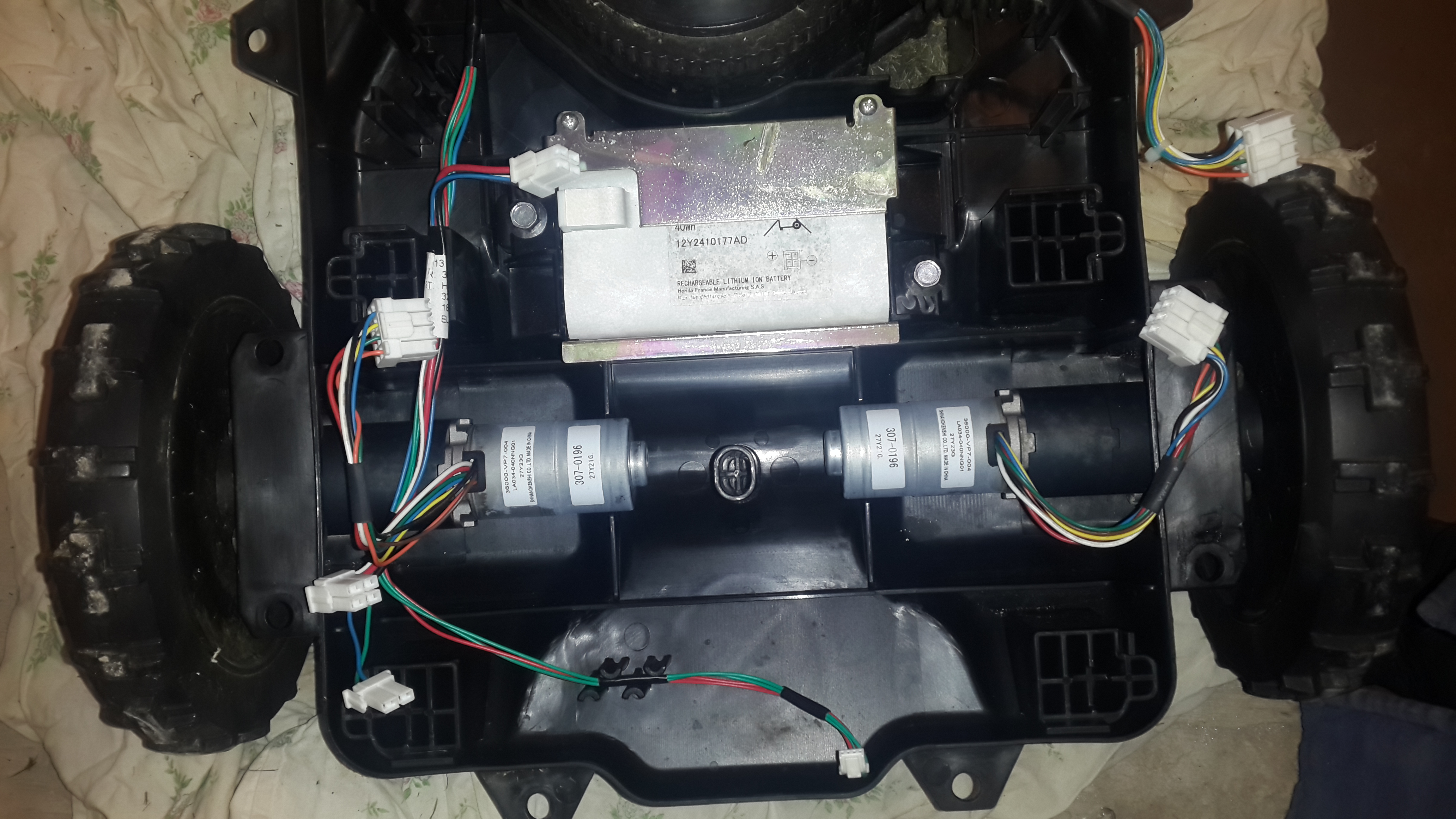

Приводное колесо

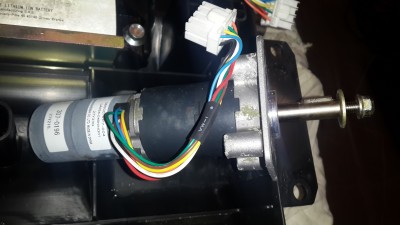

Планетарный мотор редуктор колеса

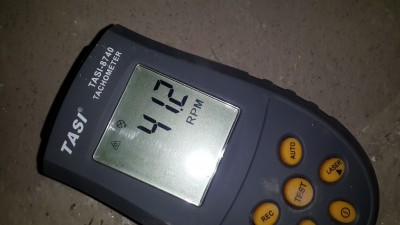

Частота вращения колеса в холостую

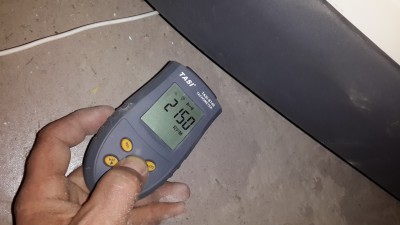

Обороты диска с ножами


В общем в электронном плане достаточно сложный аппарат.
Собственно все не судите строго это первый мой фоторазбор.
otrineo

Сообщения: 11
Зарегистрирован: 16 май 2014, 11:06

Re: Робот-газонокосилка (РобоКос)

Сообщение 5m0 » 14 ноя 2015, 12:26

Как всегда все добротно и надежно у Хонды.
Сколько стоил данный аппарат в пересчете на доллары?
5m0

Сообщения: 29
Зарегистрирован: 19 окт 2015, 17:15
Откуда: Московская область

Re: Робот-газонокосилка (РобоКос)

Сообщение Medtech » 14 ноя 2015, 23:15

Круглое датчик наклона внутри шарик
Поясните пожалуйста где такое стоит на плате?
Аватара пользователя
Medtech

Сообщения: 562
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Робот-газонокосилка (РобоКос)

Сообщение otrineo » 15 ноя 2015, 01:09

270$
TMX-12H датчик наклона по идее так как внутри что то болтается
otrineo

Сообщения: 11
Зарегистрирован: 16 май 2014, 11:06

Re: Робот-газонокосилка (РобоКос)

Сообщение 5m0 » 15 ноя 2015, 22:33

otrineo писал(а):270$

Там нолика наверное не хватает ;)
http://www.amazon.de/Honda-Miimo-300/s? ... iimo%20300


Если бы стоил 270$, то этой темы бы не было. В будущем конечно цена роботов газонокосилок будет стремится к обозначенному пределу, так же, как в свое время было с роботами пылесосами.
5m0

Сообщения: 29
Зарегистрирован: 19 окт 2015, 17:15
Откуда: Московская область

Re: Робот-газонокосилка (РобоКос)

Сообщение Medtech » 16 ноя 2015, 02:26

TMX-12H это обычная зуделка, бузер, пищалка. 270 это скорее всего бу.
Аватара пользователя
Medtech

Сообщения: 562
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Робот-газонокосилка (РобоКос)

Сообщение otrineo » 16 ноя 2015, 23:10

А кто говорил что новый по журналу 90 часов наработки
Да датчик скорее тот что меньше рядом с пищалкой а вот зачем две пищалки не пойму
Чуть обманул 270 евро плюс доставка
otrineo

Сообщения: 11
Зарегистрирован: 16 май 2014, 11:06

Re: Робот-газонокосилка (РобоКос)

Сообщение Medtech » 17 ноя 2015, 01:03

otrineoлучше молчать чем говорить чушь, гироскоп на плате можно было бы найти, разрешение фоток подкачало, датчик уровня на механике уже не делают, только в утюгах или более примитивных устройствах, это всё таки люди думали, разрабатывали, а не напихали что под руку попало :+)) фотки интересные, за них спасибо.
Аватара пользователя
Medtech

Сообщения: 562
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Робот-газонокосилка (РобоКос)

Сообщение otrineo » 19 ноя 2015, 00:22

ОК молчу
Рядом с пищалкой датчик наклона

Не знаю насколько он механический но судя по http://www.digchip.com/datasheets/parts ... 22-pdf.php
Шарик там есть
Спасибо за коментарий
otrineo

Сообщения: 11
Зарегистрирован: 16 май 2014, 11:06

Re: Робот-газонокосилка (РобоКос)

Сообщение Medtech » 19 ноя 2015, 01:50

Ага, оптический, но с центростремительным прерывателем, прикольно, спасибо.
Аватара пользователя
Medtech

Сообщения: 562
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Робот-газонокосилка (РобоКос)

Сообщение JohnnyFive » 24 ноя 2015, 15:22

Подниму тему. А что PPL не смотрит в сторону разработки 3Д моделей для домашней печати робокосилки? ИМХО смысл не в том чтобы с первой попытки переплюнуть консорциум Хонда или Irobot, а сделать open source проект для дачного использования любым мало мальски грамотным человеком? Как бы электроника Ардуино например, без супер паек планаров и т.п? А? Т.е. предлагаю вернуться по проторенному пути создания и копирования 3Д принтеров.

Легкодоступная электроника, стандартные моторы, распространенные драйверы моторов, АКБ и т.п. :pardon:
