Муравьи

Сообщение Lockdog » 29 июн 2009, 20:23

Собираю прототип робота, чтобы попробовать реализовать командные действия нескольких роботов.

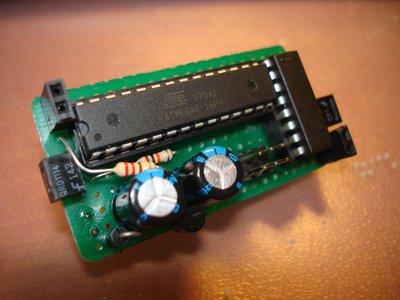

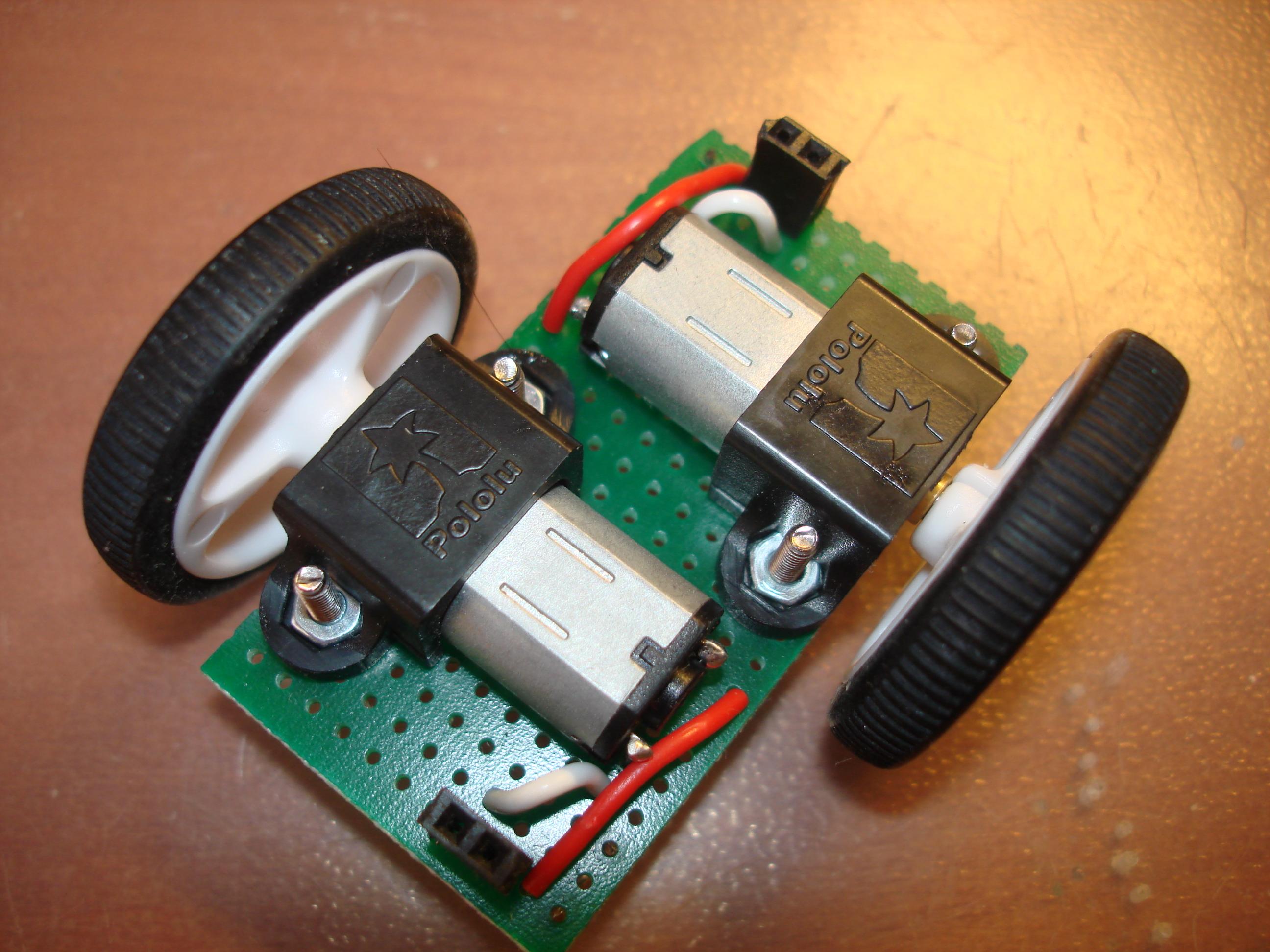

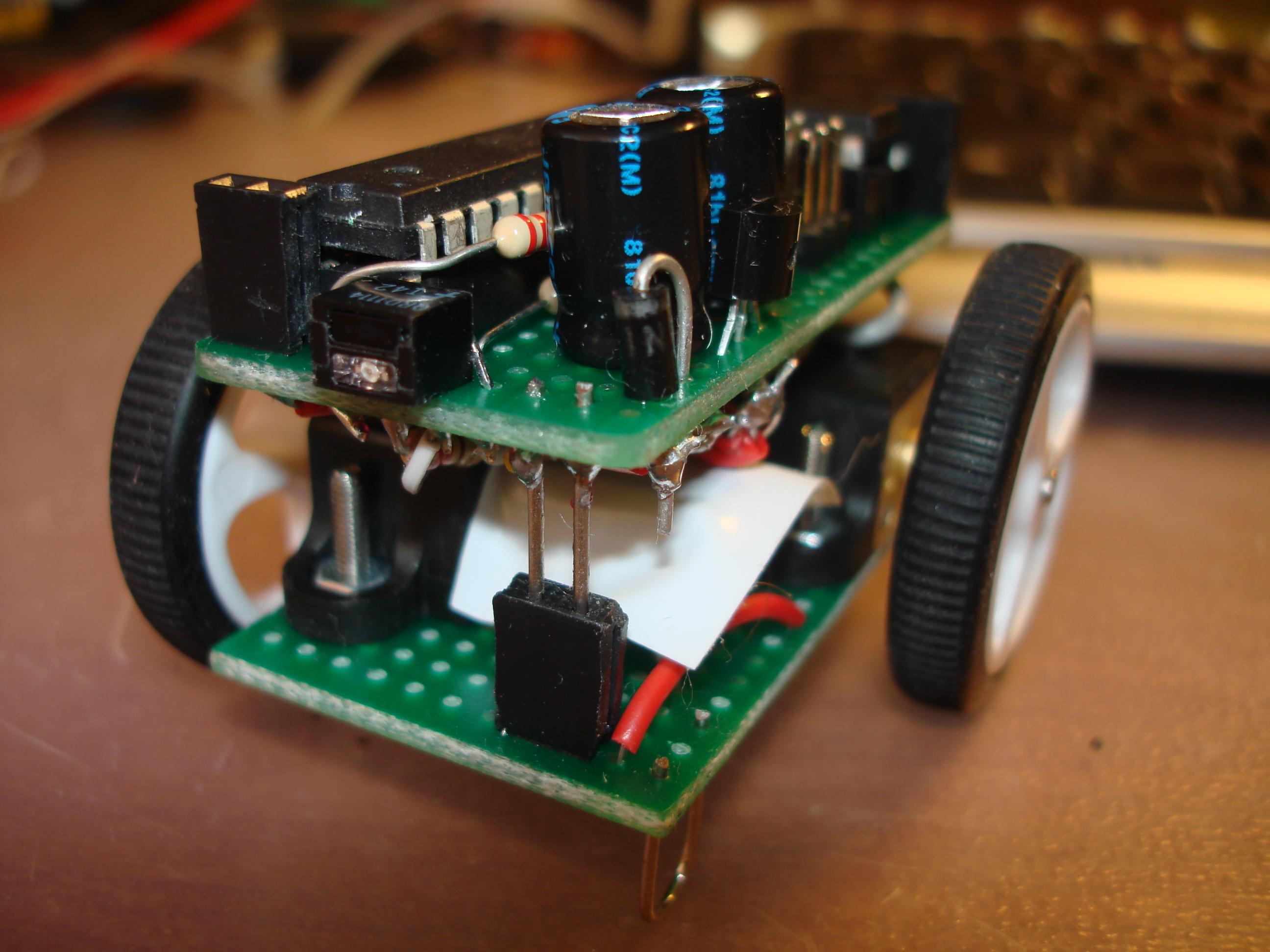

Робот пока один, состоит из двух "этажей", где на первом расположены двигатели, а на втором управляющая электроника. Будет ещё один "этаж" с 4-мя ик-диодами и одним тсопом, чтобы он мог общаться с другими подобными. Так же осталась проблема, где найти миниатюрные аккумуляторы. Прототип собираю на обычных компонентах, но когда всё отработаю, то все муравьи будут собраны на smd компонентах. Сейчас на втором уровне стоят два датчика (спереди и сзади) проверяют на столкновение (1 см). Размеры робота 5см х 5,5см.
