Re: Алюминиевый Hexapod

Сообщение Anubis » 04 дек 2008, 12:36

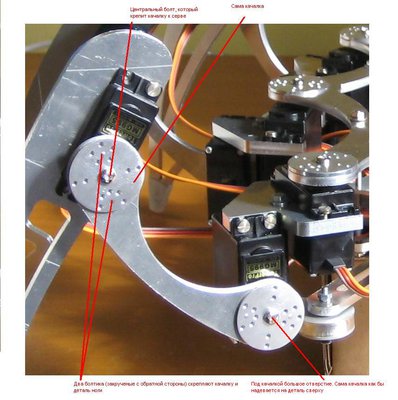

Digit там все просто на самом деле. :)
На этом рисунке будет все понятно.

Добавлено спустя 11 минут 46 секунд:
Самое дорогое здесь это сервы.
Плата автоматики управляется с сервоконтроллера. Нужна для сохранения энергии (когда сервы не нужны они отключаются от питания) и для защиты всей системы от глупости сервомашинок :) . У серво есть такая особенность, при увеличении нагрузки на валу они жрут достаточно большие токи, иногда до 2-3 Ампер на серву, а их тут 18 штук, прикиньте какой будет ток. Такой ток в раз спалит аккумулятор и еще что нибудь в придачу. Поэтому контроллер меряет ток на транзисторе и если он превышает допустимое значение то значит что-то не то и выключается питание на этой группе серво, а робот уже подает сигнал типо - "хозяин, пахнет жареным!". Кроме того у MG995 бывает иногда заклинивает средний вал в редукторе из-за фигового пластика корпуса.
Но вся эта приблуда это чисто мое видение проекта, можно обойтись и без всего этого.
А вот чего он делать будет полностью автономно я пока не знаю, ходить будет и глаз радовать :)
Вложения
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: Алюминиевый Hexapod

Сообщение kumle » 04 дек 2008, 14:43

А в чем кодишь под PIC ?
Что то фоток не нашел!
Аватара пользователя
kumle

Сообщения: 45
Зарегистрирован: 21 ноя 2007, 13:12
Откуда: Москва
прог. языки: asm, c

Re: Алюминиевый Hexapod

Сообщение Anubis » 04 дек 2008, 15:07

MPLAB + Hi-Tech Picc
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: Алюминиевый Hexapod

Сообщение RoboTok » 04 дек 2008, 15:38

А были у вас мысли поставить тормоза на сервы ?
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Алюминиевый Hexapod

Сообщение hudbrog » 04 дек 2008, 15:39

Лучше расскажи про станочек, на котором вырезаны детальки =)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1568
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Алюминиевый Hexapod

Сообщение Anubis » 04 дек 2008, 16:18

RoboTok Сегодня, 2:38 pm
А были у вас мысли поставить тормоза на сервы ?

Тормоза на сервы?! Что-то не понял, это как?
hudbrog Сегодня, 2:39 pm
Лучше расскажи про станочек, на котором вырезаны детальки =)

Обычный фрезерный станок INSEL
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: Алюминиевый Hexapod

Сообщение RoboTok » 04 дек 2008, 16:30

Вал заторможен тормозом.
Вам нужно повернуть вал, вы тормоз ослабили и повернули, потом опять по тормозам.

Если сервы "червячные", то нагрузка на червяк большая идёт, если шестерни обычные, то вал от сдвигов удерживает двигатель потребляя питание.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Алюминиевый Hexapod

Сообщение Anubis » 04 дек 2008, 17:22

На это удет дополнительная электроника и только утяжелит и затормозит конструкцию и соответственно увеличит энергопотребление. Мне так кажется.
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: Алюминиевый Hexapod

Сообщение =DeaD= » 04 дек 2008, 17:27

Если тормоз - это не только электроника, а еще и механика и приводы тормоза. Так-то...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Алюминиевый Hexapod

Сообщение Anubis » 04 дек 2008, 18:01

А если это еще и механика и тем более приводы, то представьте что получится в конечном счете.
Вечером выложу фотки как все начиналось и чертежи. Фотки от алюминиевого паука могу выложить только старые, потому что он сейчас наполовину разобран, чтобы в момент тестов сам себя не убил своими ногами (он у меня такой, он вполне может).
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: Алюминиевый Hexapod

Сообщение sash13 » 04 дек 2008, 18:28

а де картинки???
sash13

Сообщения: 114
Зарегистрирован: 10 фев 2008, 00:29
Откуда: Киев Украина
прог. языки: php C++ MIDI 0_o

Re: Алюминиевый Hexapod

Сообщение Anubis » 04 дек 2008, 18:30

Сам бы хотел узнать... :O:
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: Алюминиевый Hexapod

Сообщение sash13 » 04 дек 2008, 18:31

http://imageshack.us/
тут выложи
sash13

Сообщения: 114
Зарегистрирован: 10 фев 2008, 00:29
Откуда: Киев Украина
прог. языки: php C++ MIDI 0_o

Re: Алюминиевый Hexapod

Сообщение Myp » 04 дек 2008, 18:45

картинки временно отключены

потом включатся не волнуйтесь
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Алюминиевый Hexapod

Сообщение Anubis » 05 дек 2008, 00:33

Если кого то заинтересовал проект вот

Добавлено спустя 17 минут 13 секунд:
Это чертежи, последние, отредактированные.
А это как и обещал то с чего все начиналось. Когда сам гляжу и диву даюсь во что все превратилось :lol:
А началось все с ролика на ziza. Там я увидел впервые похожее чудо. И мне просто до жути захотелось что то подобное. Роботами я давно болел, но сделать что то такое не было ни возможности, ни знаний, ни смелости. А после увиденного я просто загорелся, причем ярким пламенем :)
Но строить точь точь такого же я не стал. Зачем? Можно же ведь поимпровизировать, что-то улучшить, что-то упростить. С чего начать не знал, потому и начал с макета.
В последствии макет вылился в другой более правдоподобный макет и понеслась. Сколько я потратил денег неизвестно никому, попросту потому что понятия ничего не имел ни о механике, ни о электронике. Потихоньку, когда все начало устаканиваться и начали приходить заказанные детали все начало вставать на места. А когда все начало вставать на места полезли ошибки. В принципе я хотел остановится на пластиковой версии хоть она и весила 2,5 кг без аккумулятора :crazy: . Но крепление серво к деталям мне не нравилось, да и народ на форумах сказал что не очень надежно и я снова сел за автокад. Сколько я народу напугал своим пластиковым вариантом :D

Добавлено спустя 4 минуты 47 секунд:
Кстати народ, кто нибудь знает как сонар сделать? Я имею ввиду какие элементы нужны и схемкой поделитесь если есть :oops:
Вложения

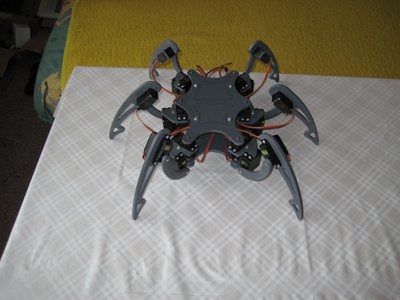

А это уже ходовой образец, выпиливал из ПВХ вручную, неделю наверное, замучил всех кого можно

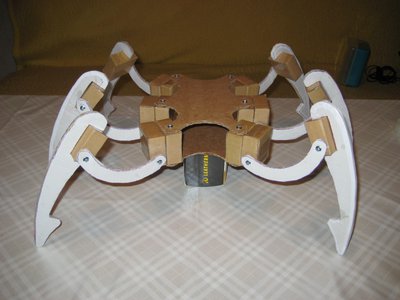

Это вариант номер два
.jpg

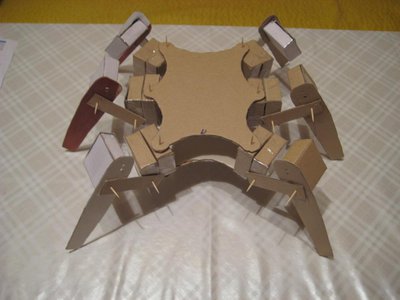

Это первый макет, слепил за один вечер
Anubis v.4 (new).rar
(819.6 КиБ) Скачиваний: 577
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман
