Сообщение RUS_D » 09 авг 2013, 00:35

Занялся я тут одним проектом.
За мозги пока будет.

Заказ из китая пришёл - у нас в 4-ре раза они дороже :(
Добавлен дальномер инфракрасный (оранжевый цилиндрик)

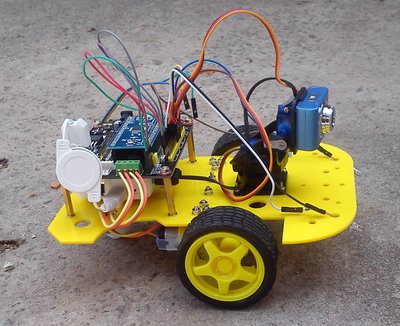

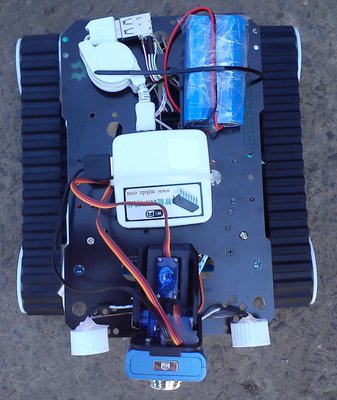

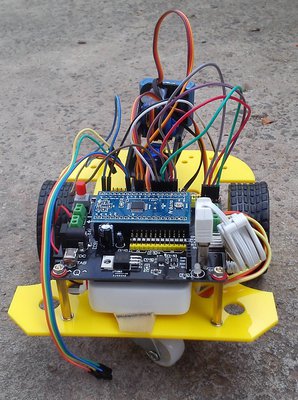

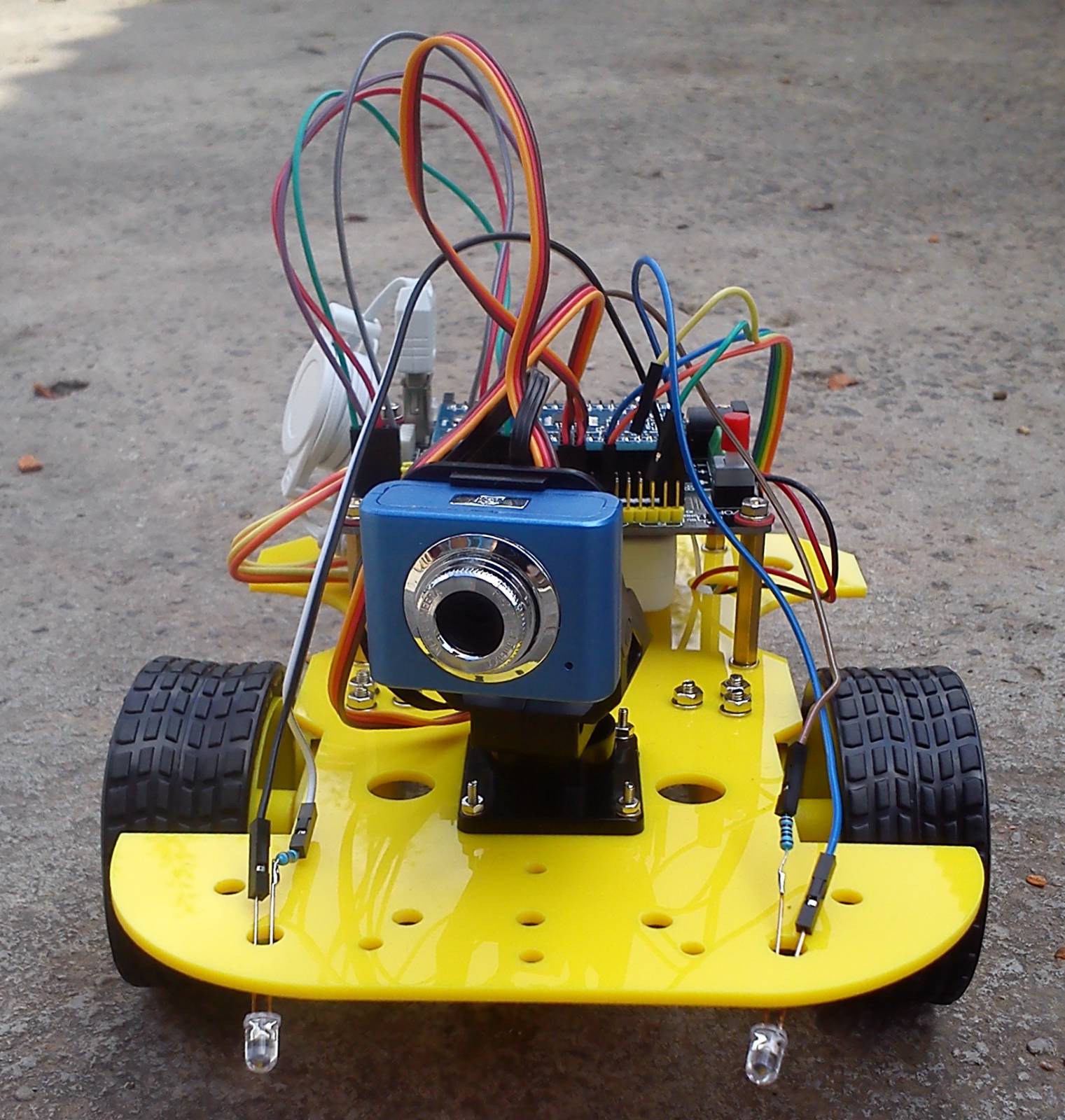

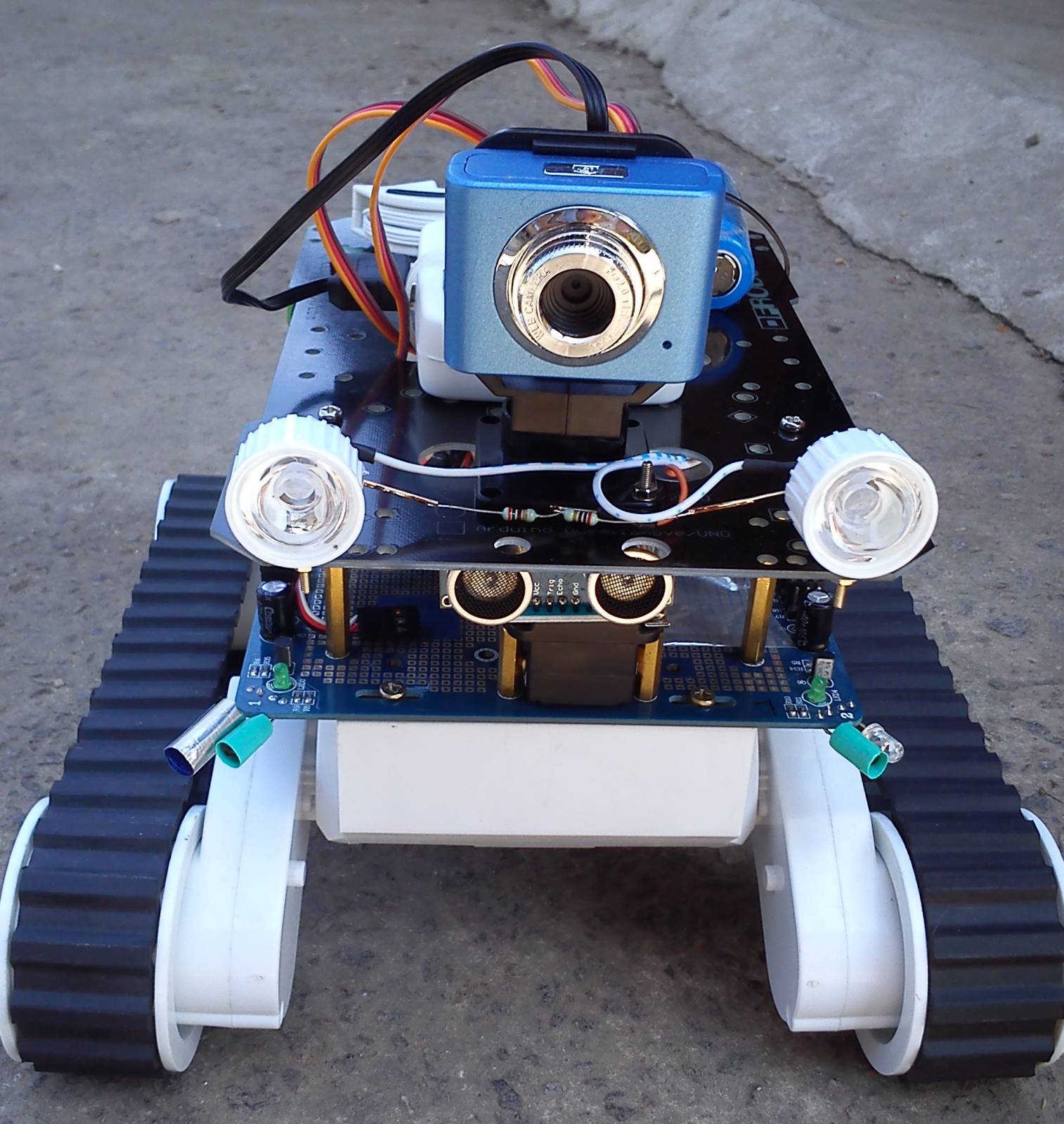

Ну собственно фотки рабочего проекта



программа в процессе написания..
Планируется подключение датчика движения, блютуса для управления с компа, планшета, смарта.
Установка панорамной головки (для вращения датчика в трёх плоскостях)

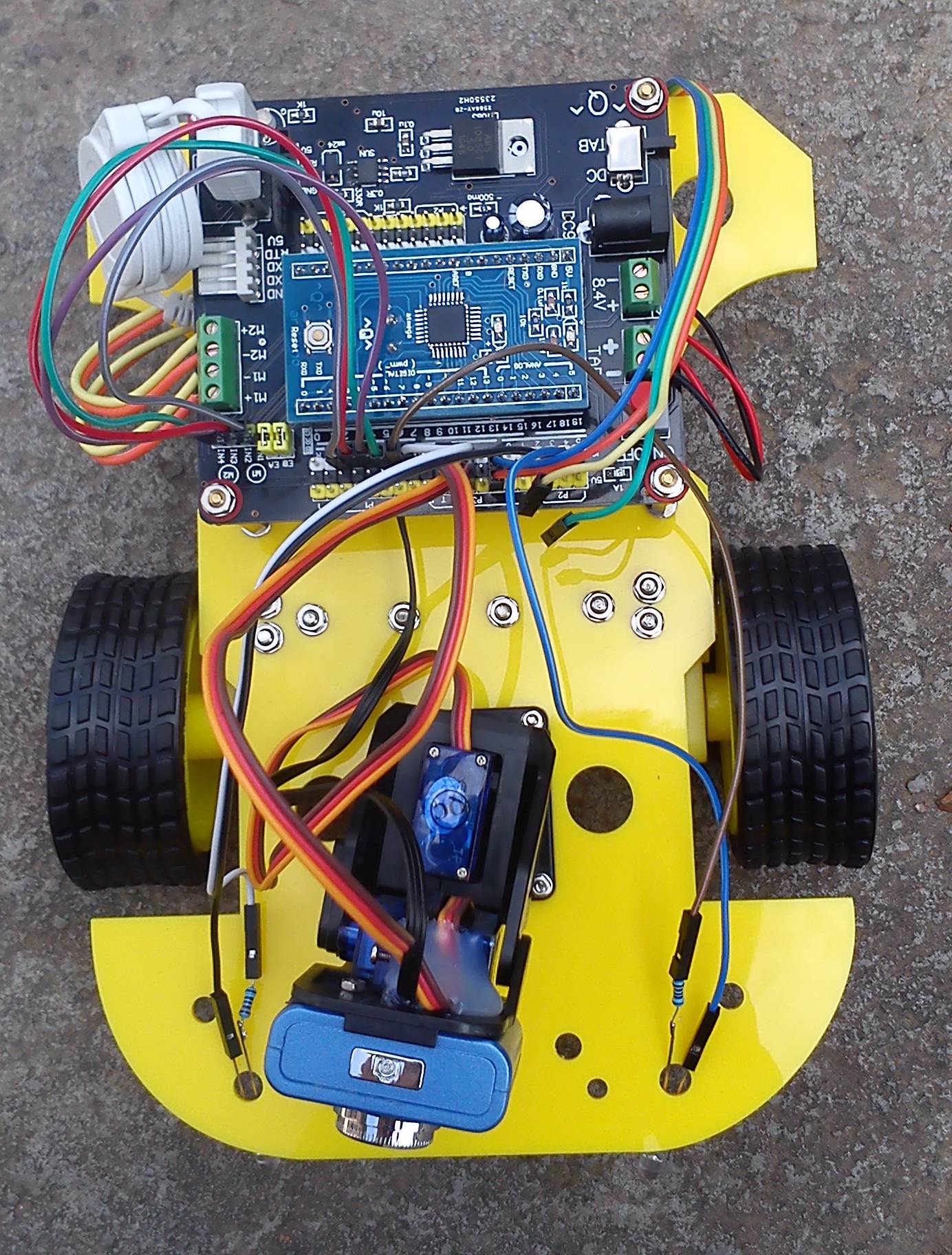

Для теста параллельно собрана попроще платформа..
(потом всё железо будет перенесено на гусеничную).

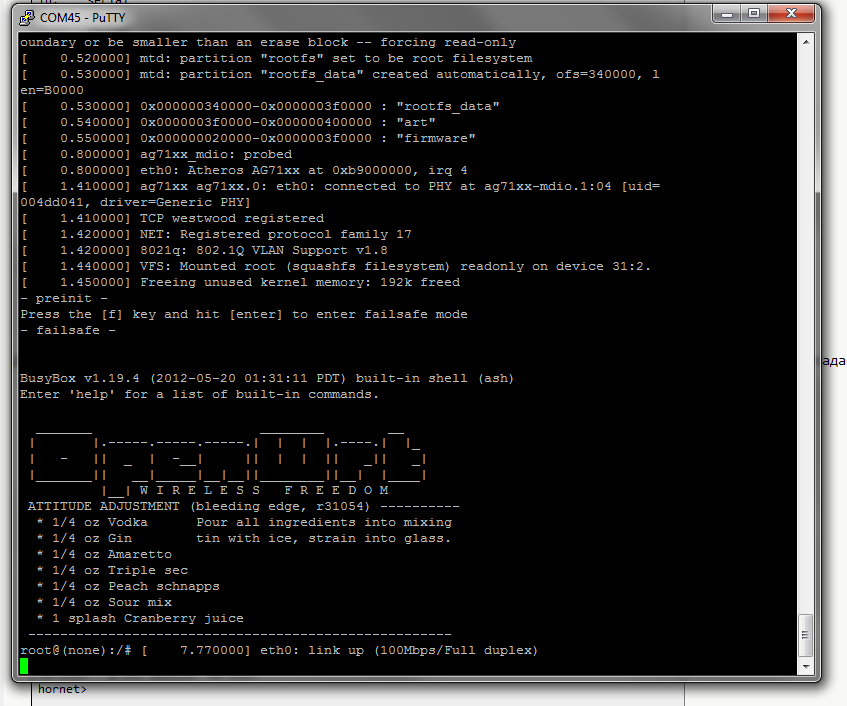

Для управления используется TL-WR703N Wifi router с установленной прошивкой OPENWRT



А это видео управления с ноута (с телефона ещё впереди).
[youtube]http://www.youtube.com/watch?feature=player_detailpage&v=QHmi2Wwfkp4[/youtube]
Качество не очень :( снимал с телефона

Собственно вопросы:
1. Я пока только начал разбираться с Arduino и возникла проблема с управлением роботом через интернет, а не локальную сеть.
Для этого надо создавать локальный сервер на компе домашнем?
2. И как организовать программу для робота чтобы он если отсуствует управление с сети, мог переходить в автономный режим.
а) уходить на поиск зарядной базы, когда садятся акумуляторы
б) свободный поиск (например для использования его как уборщика)
Последний раз редактировалось RUS_D 18 авг 2013, 23:13, всего редактировалось 3 раз(а).
"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
RUS_D

Сообщения: 18
Зарегистрирован: 07 авг 2013, 05:45
Откуда: Полтава, Украина
Skype: rus_did
ФИО: Диденко Руслан

Re: Робот с вебкамерой и управлением по WiFi

Сообщение RUS_D » 10 авг 2013, 06:46

Для всех кто будет использовать данный роутер TP-Link TL-WR703N Предупреждение!
Не подключайте к нему дешовых китайских блоков питания, без дополнительного электролитического конденсатора (220 мк Х 6,3в)
А то будет как у меня сегодня с ним беда - слетели настройки прошивки (стал кирпичём безмолвным).
4 часа курения форумов и операций с лупой и паяльником.
Но он ожил :)
"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
RUS_D

Сообщения: 18
Зарегистрирован: 07 авг 2013, 05:45
Откуда: Полтава, Украина
Skype: rus_did
ФИО: Диденко Руслан

Re: Робот с вебкамерой и управлением по WiFi

Сообщение Angel71 » 10 авг 2013, 07:32

:) купите в другом магазине такой же блок питания, только в 5 раз дороже, будет дорогоим и не надо будет конденсатор приделывать. болячки у разных блоков соответственно могут быть разными. с примерно одинаковым ценником или с очень сильно отличающимися, качество у различных блоков может очень сильно отличаться в любую сторону.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Робот с вебкамерой и управлением по WiFi

Сообщение RUS_D » 18 авг 2013, 04:45

Angel71 писал(а)::) купите в другом магазине такой же блок питания, только в 5 раз дороже, будет дорогоим и не надо будет конденсатор приделывать. болячки у разных блоков соответственно могут быть разными. с примерно одинаковым ценником или с очень сильно отличающимися, качество у различных блоков может очень сильно отличаться в любую сторону.

БП применял для того чтобы не садить аккумуляторы во время отладки (внутри оказался слабый фильтр).
И это был просто совет всем начинающим (и не только) о том что можно испортить роутер плохим питанием.

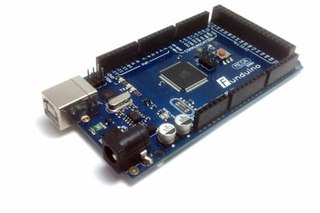

Вот программа для Arduino Mega (критика и советы желательны)
http://rghost.ru/48191906 (nfr как код форум не принимает, выложил тхт файлом)

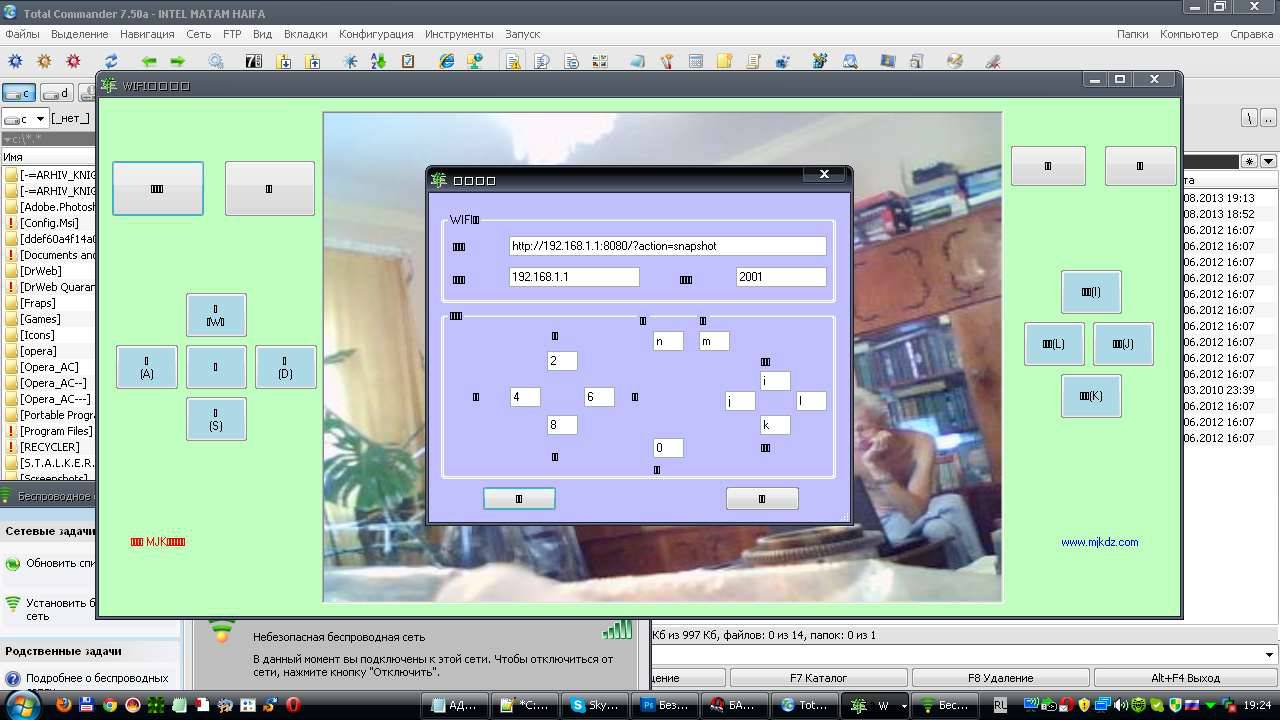

А это скрины программы управления на компьютере.

Кто то может всё таки подскажет как организовать автономную работу и переключение на приём команд через UART от роутера когда они появятся. :oops:
------------------------------------------------------------------------------------------------------

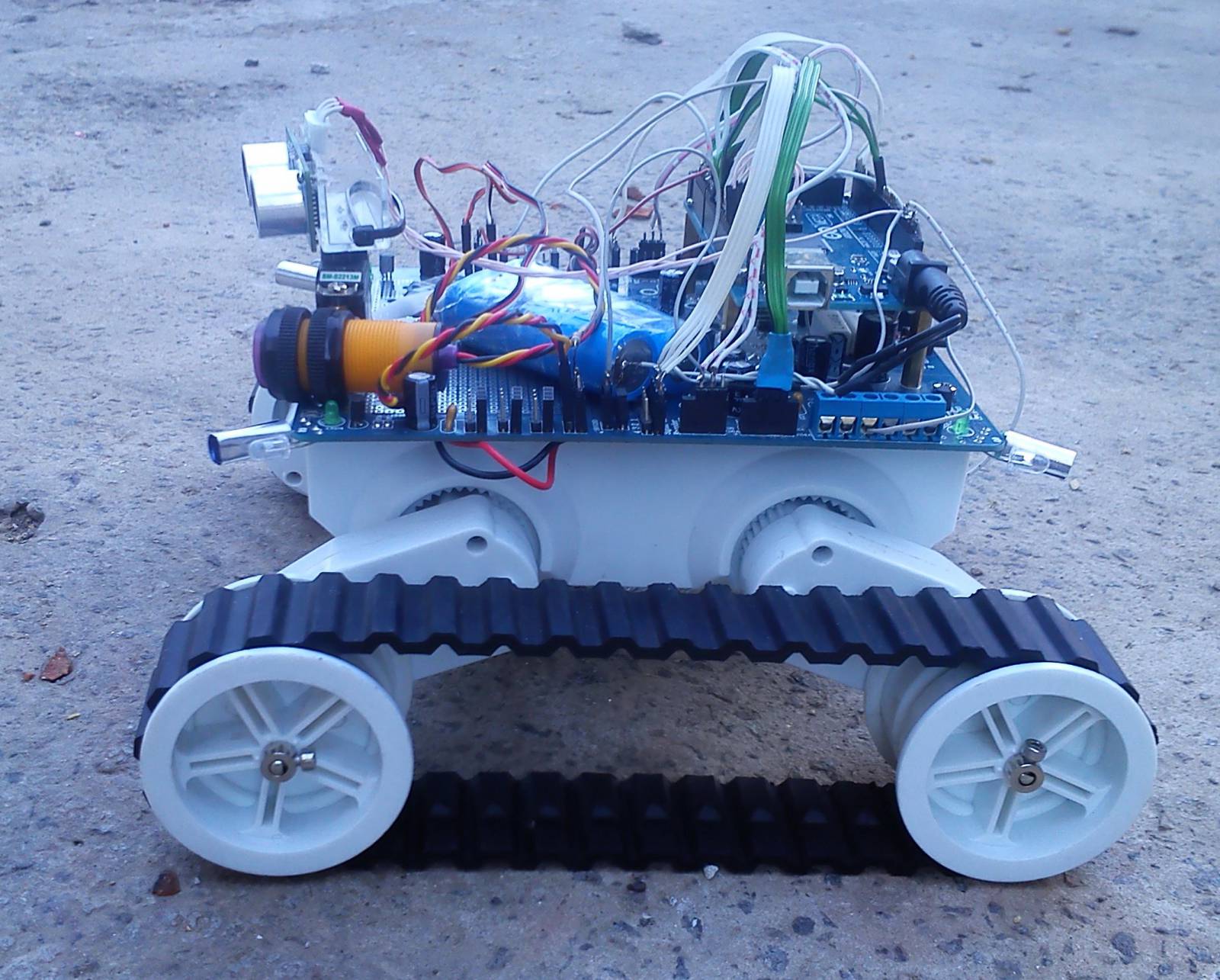

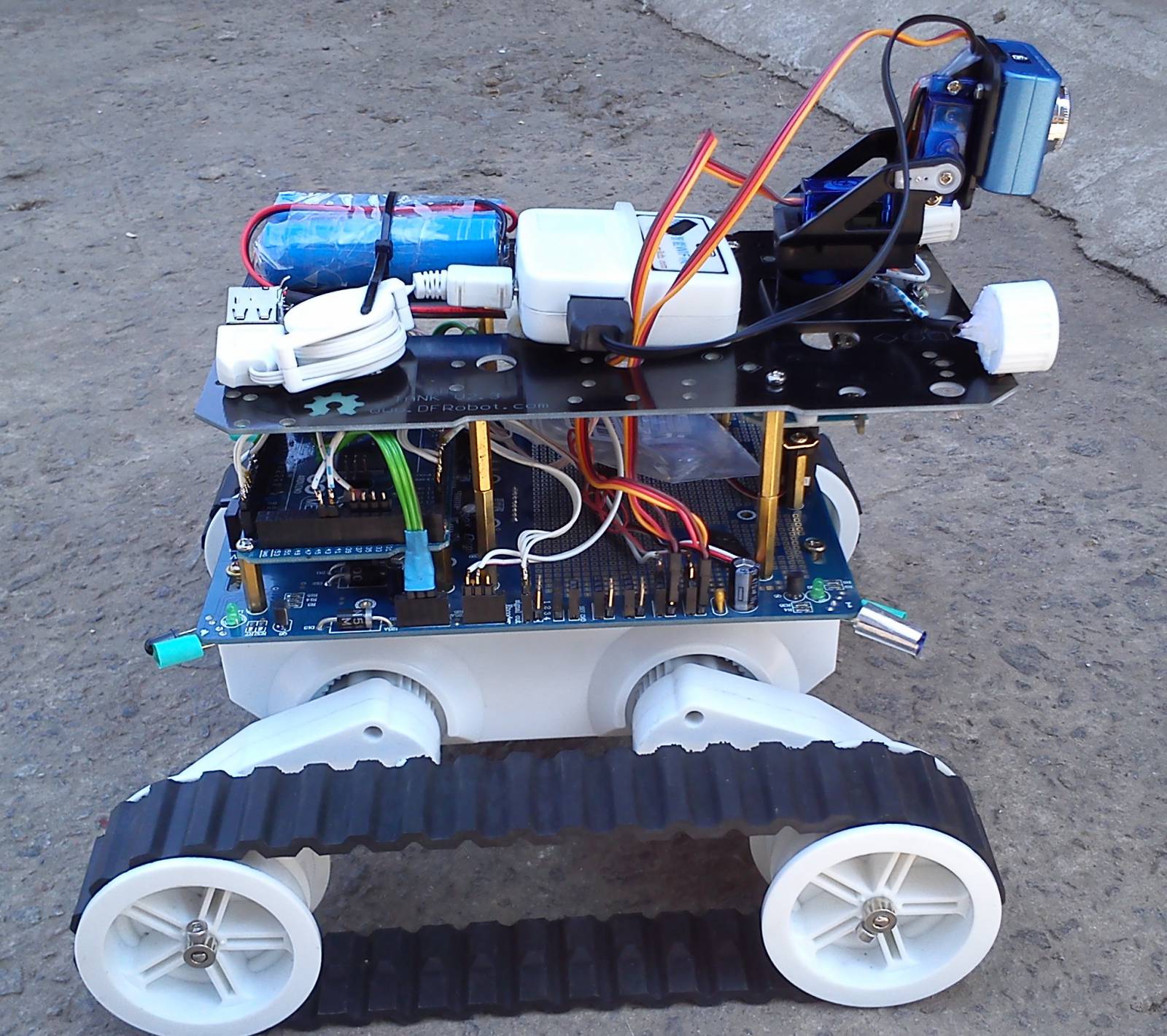

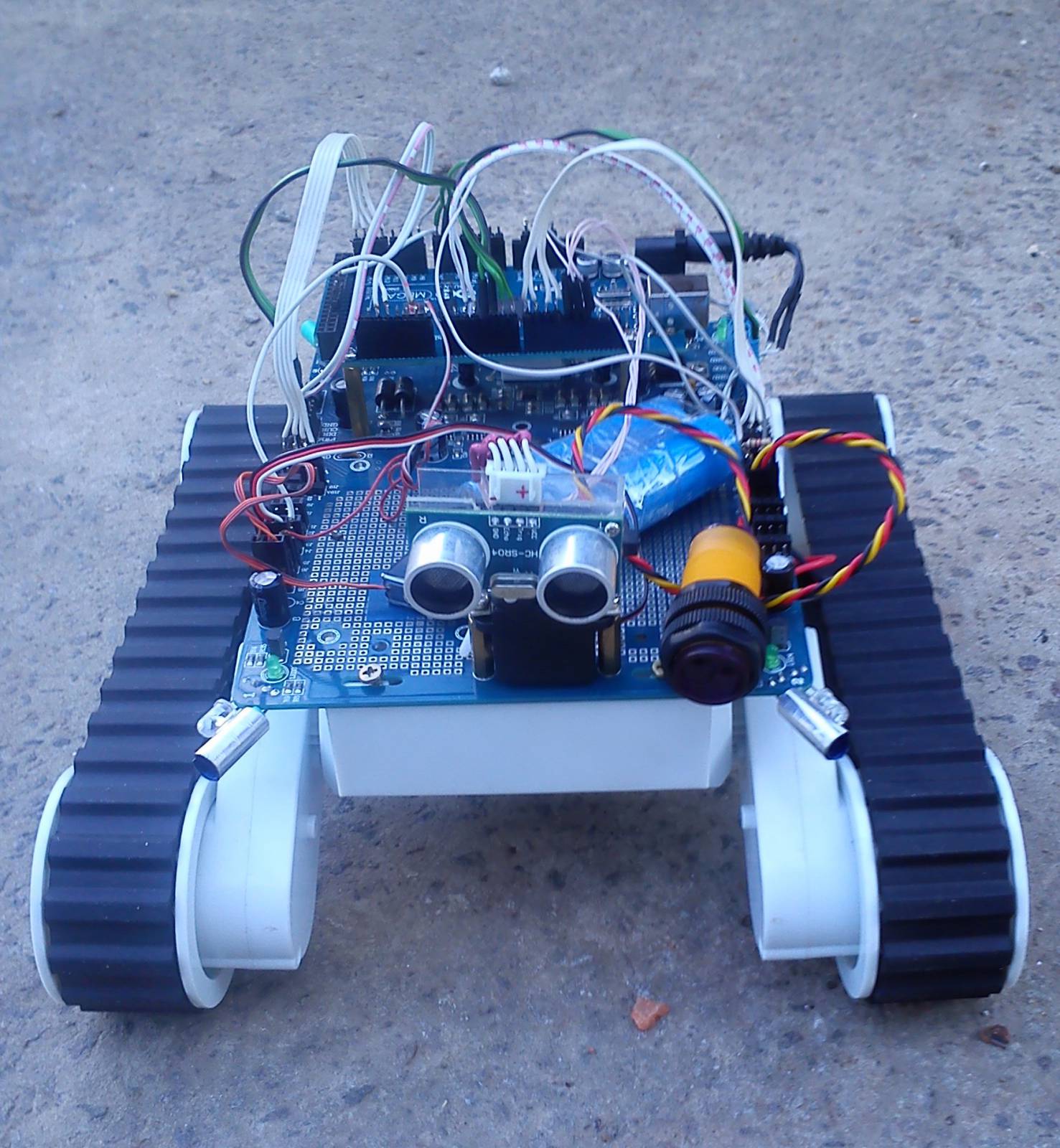

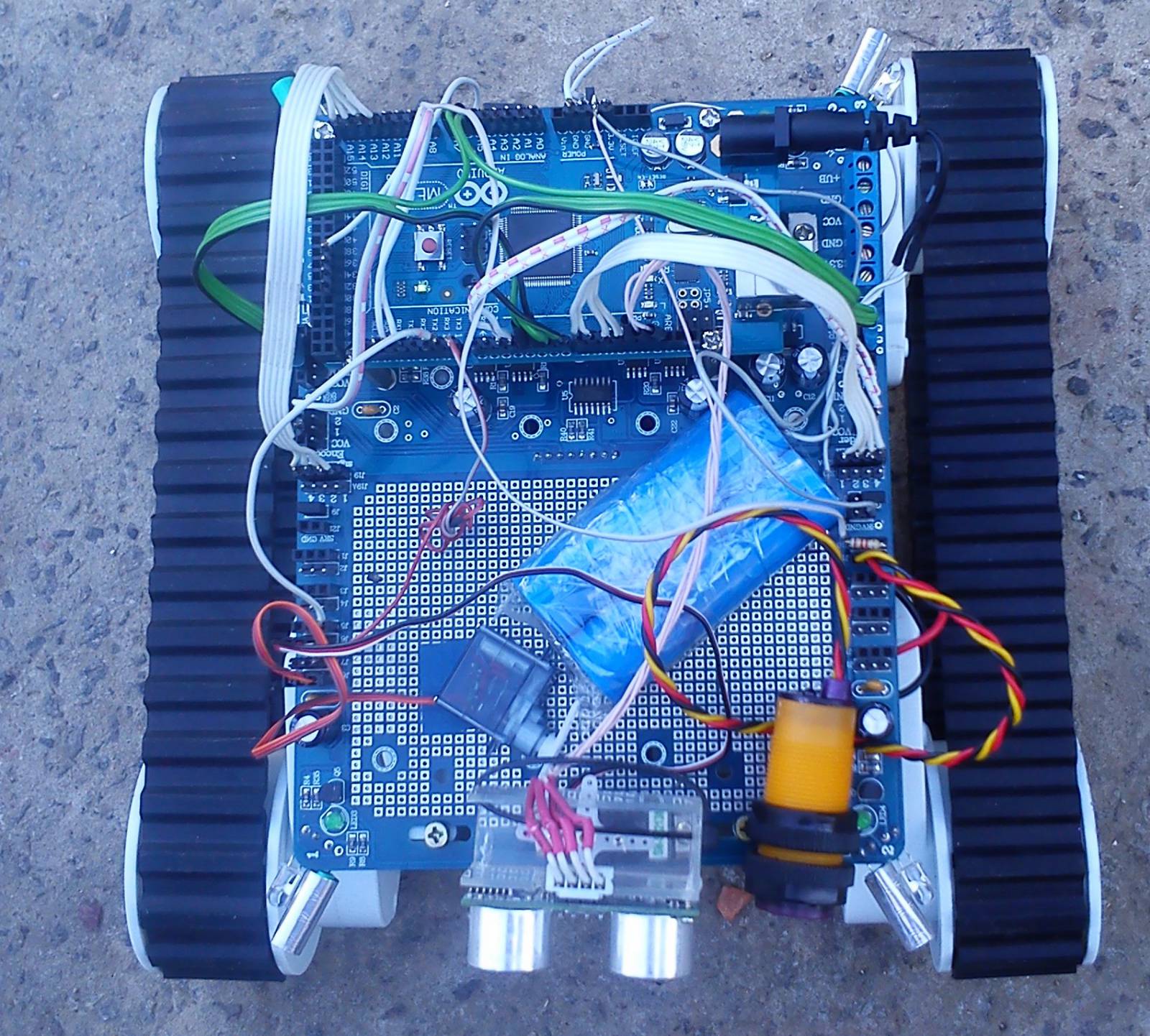

Обновлённые фотки проекта :oops:
