Re: делаю вездеход 1/8 помогите советом

Сообщение ildmitry » 23 июл 2012, 10:55

рома316 писал(а):я просто ожидал там другое увидеть, а как вам идейка по закреплению нового подшипника?

если говорить честно - не знаю, не представляю полностью конструкцию редуктора - мне кажется что там внутри второго подшипника нет, поэтому все равно будет давление на корпус в итоге (это если поставить на вал подшипник - вал станет рычагом и будет куда-то давить) и еще надо еще найти такой подшипник, который бы на вал садился.
ildmitry

Сообщения: 54
Зарегистрирован: 22 мар 2012, 00:25

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 23 июл 2012, 13:46

внутри стоит скользящий подшипник примерно 2см в длину, вал 12мм диаметром, думаю найти такой подшипник в магазине не сложно, попробую). Мне кажется что тут самое важное это надежно и плотно закрепить сам подшипник.

Добавлено спустя 7 минут 14 секунд:

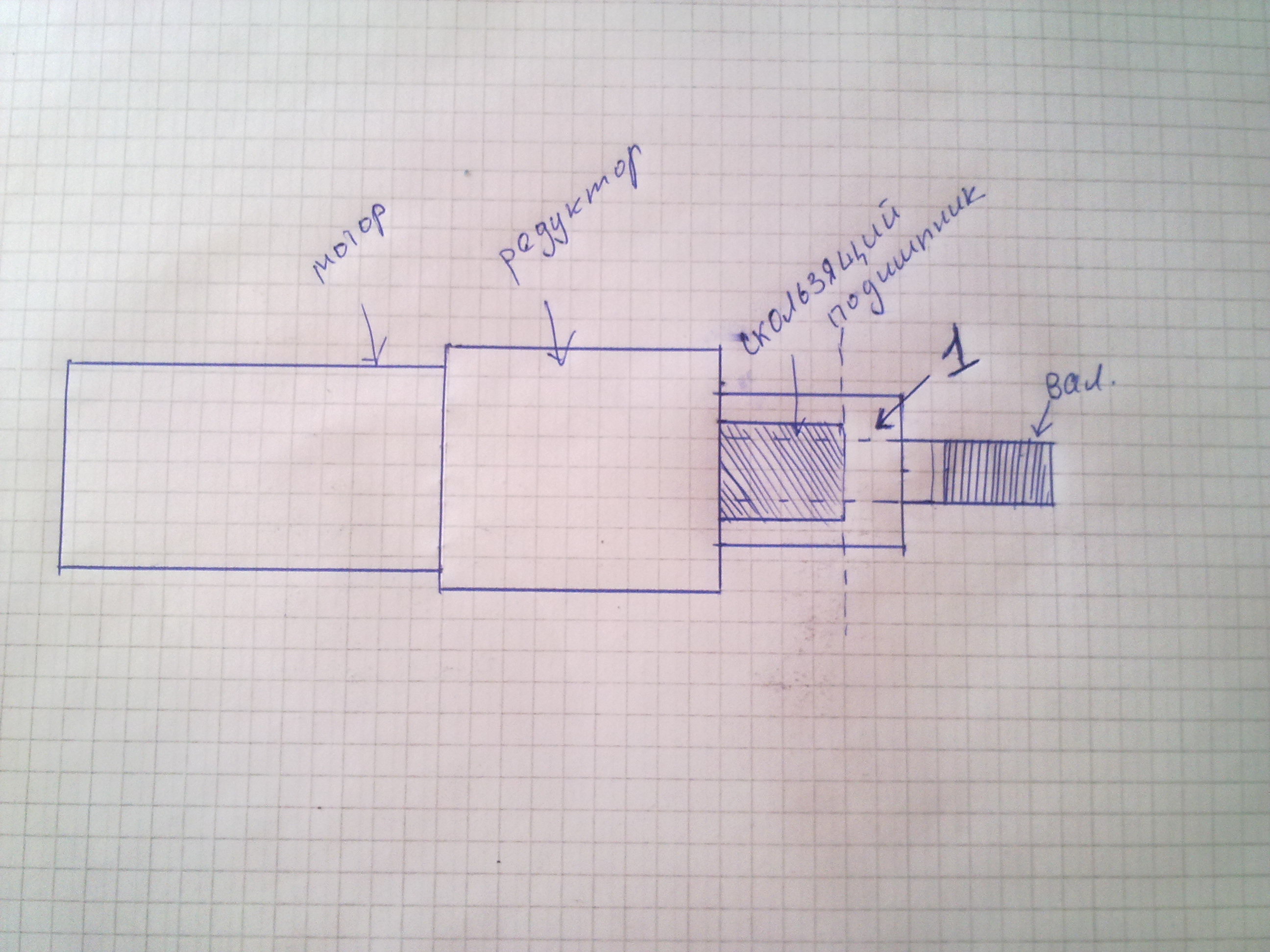

1-в это место сейчас засыпаны шарики, я хочу срезать пластик по линии (вертикальная пунктирная)и на вал одеть подшипник.
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение ildmitry » 23 июл 2012, 18:41

в любом случае подшипники должны быть разнесены на некоторое расстояние друг от друга - чем дальше разнесены, тем меньше рычаг
ildmitry

Сообщения: 54
Зарегистрирован: 22 мар 2012, 00:25

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 26 июл 2012, 22:31

ildmitry писал(а):
рома316 писал(а):стало интересно что за подшипник стоит в мотор-редукторе, решил его полностью разобрать. Был сильно разочарован, когда вместо качественного шарикоподшипника увидел это внутри более-менее хороший латунный скользящий подшипник, а в оставшийся зазор накиданы шарики и прижаты шайбой, они тут посути для того чтобы трение шайбы о латунь было меньше. Китайцы бяки :(

Они не бяки - там все правильно сделано - это упорный подшипник - он такой и должен быть.

вот пример
P6270060 (Custom).JPG
тут очень хорошо видно подшипник, такое у себя я и ожидал увидеть (это фотка с какого то форума) :)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение ildmitry » 26 июл 2012, 22:56

судя по фотографии - там абсолютно не разобранный редуктор на него еще люди поставили отдельно подшипник - сами поставили - дам даже с другой стороны стоит подшипник (там где должно быть второе колесо)
ildmitry

Сообщения: 54
Зарегистрирован: 22 мар 2012, 00:25

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 26 июл 2012, 23:09

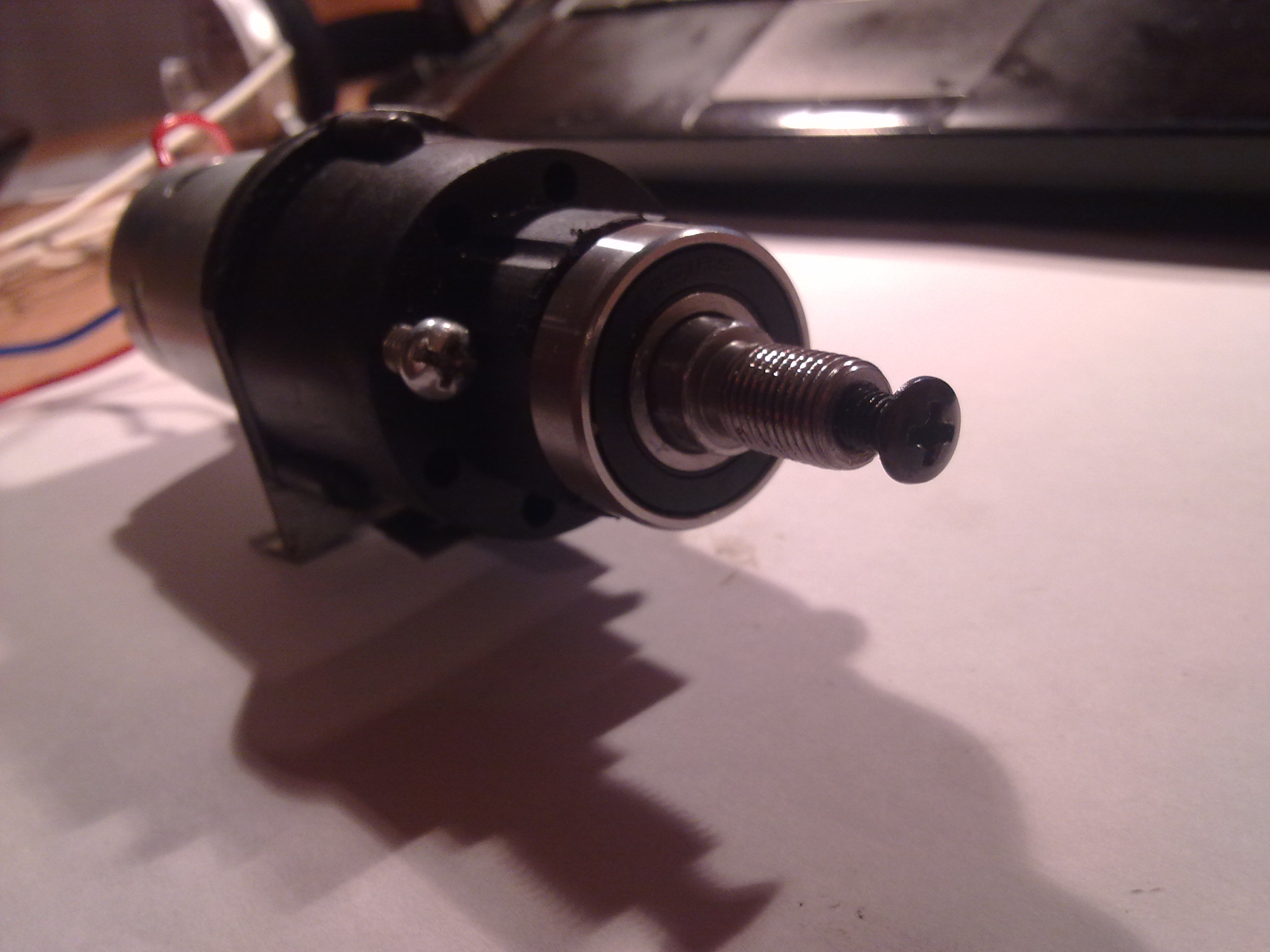

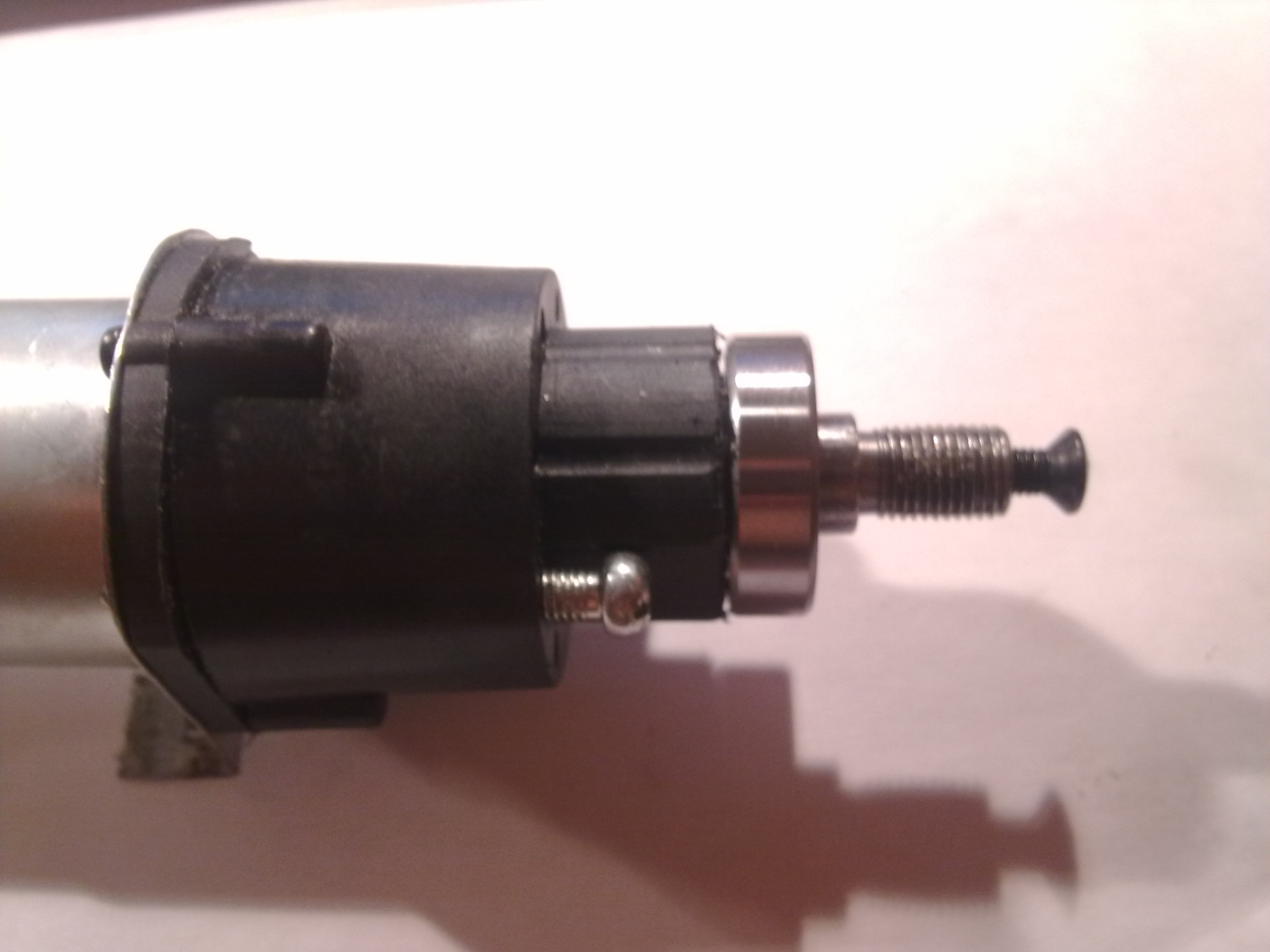

упс, пардон, проглядел :oops: а вот как сделал я:
. подшипники садятся плотно, для надежности капнул суперклея, чтоб не сползли, а то бывает слово-вдруг)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение Kitam1n » 27 июл 2012, 08:58

Как планируешь крепить подшипник к ..? к корпусу редуктора? или к корпусу самого вездехода?
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 27 июл 2012, 12:00

в листе алюминия толщиной 1см выточу отверстие под подшипник, и этот лист уже на винты к раме
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение Plastilinstyle » 29 июл 2012, 21:20

в листе алюминия толщиной 1см

нифига себе лист :shock:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 30 июл 2012, 19:27

ну как лист :D кусочки подходящего размера :D
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение Plastilinstyle » 31 июл 2012, 20:19

ну как там продвижения с роботом? :Bravo:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 31 июл 2012, 21:02

рама в процессе) бегаю по городу, ищу алюминиевые трубки квадратного сечения, эти поиски и тормозят работу :( завтра выложу пару фоток редуктора для поворота башни :)

Добавлено спустя 5 минут 24 секунды:
Plastilinstyle, а вы что использовали в качестве радиоуправления в своем проекте?)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение Plastilinstyle » 01 авг 2012, 15:17

Было заказоно трёхканальное ик управление, у кого незнаю, у нас на курсах предлагали. Я заказал вместе с силовой платой, плату сделали быстро, а управления и сейчас нет, надо чтоли позвонить им, напомнить :x
Ждём продвижений проекта :Bravo:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 03 авг 2012, 20:25



Добавлено спустя 1 минуту 11 секунд:

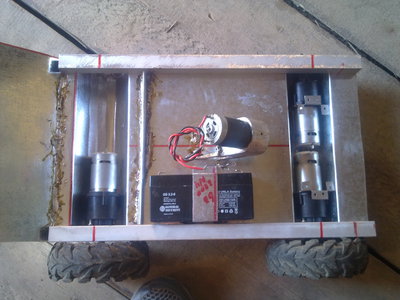

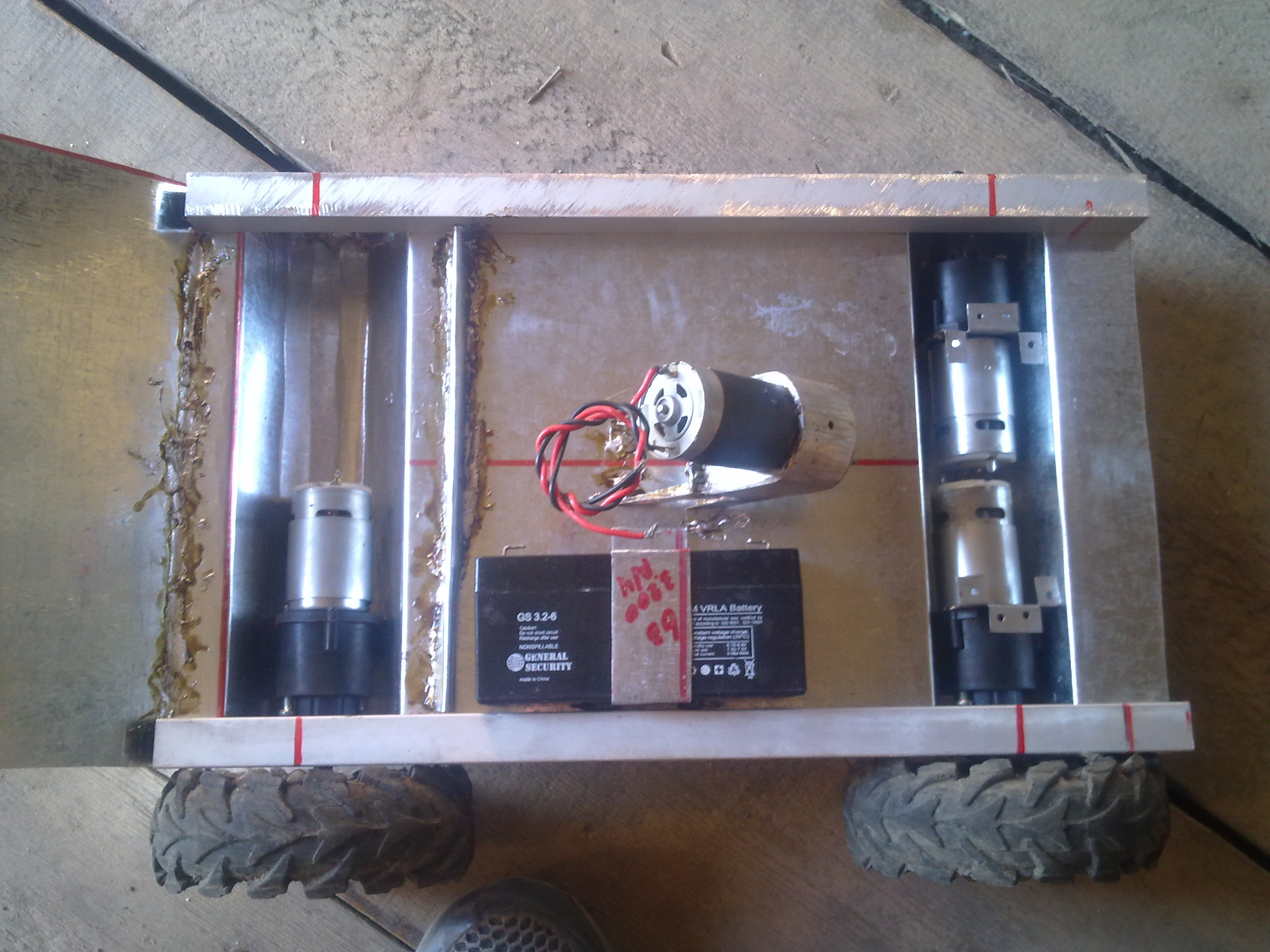

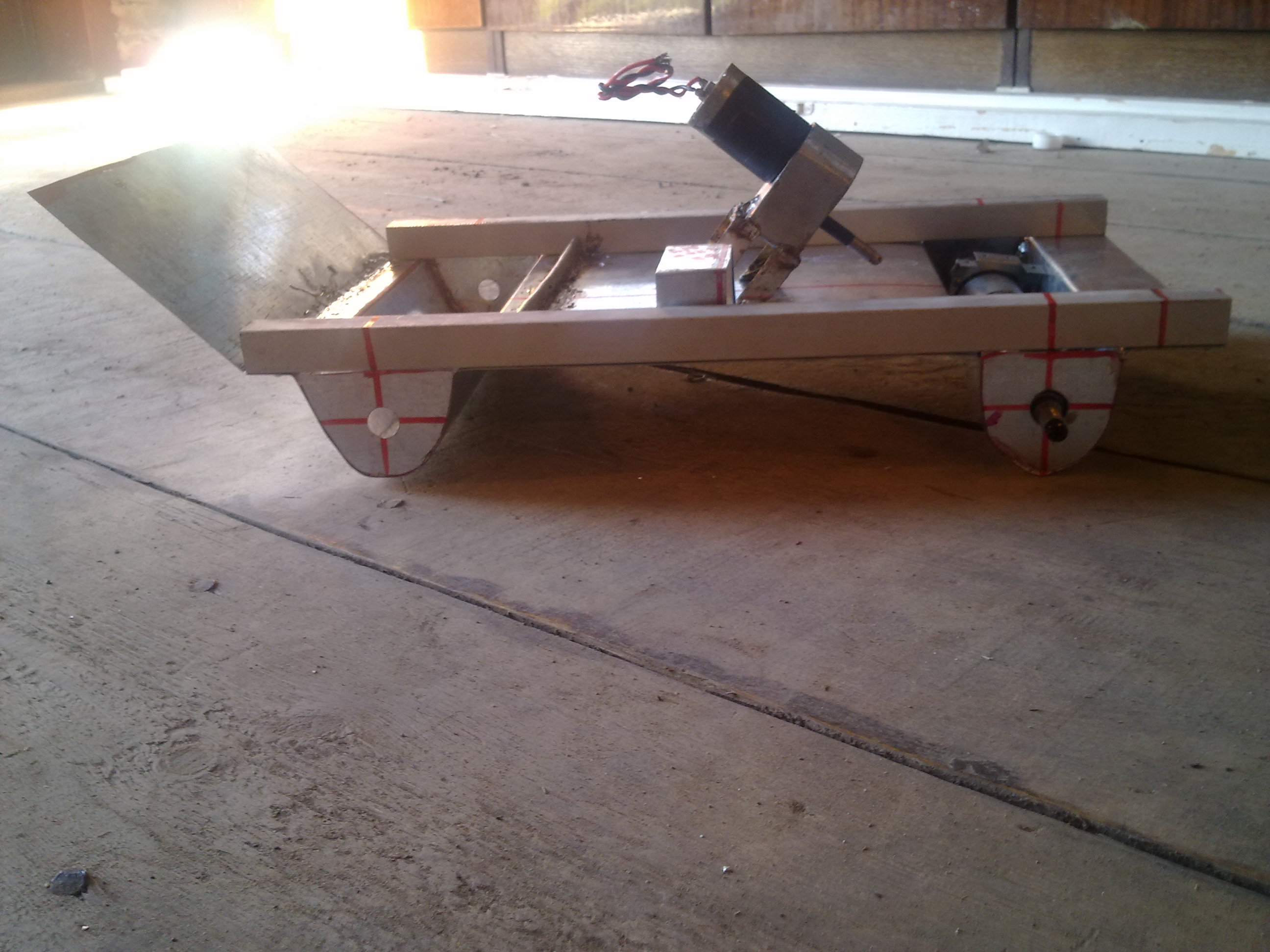

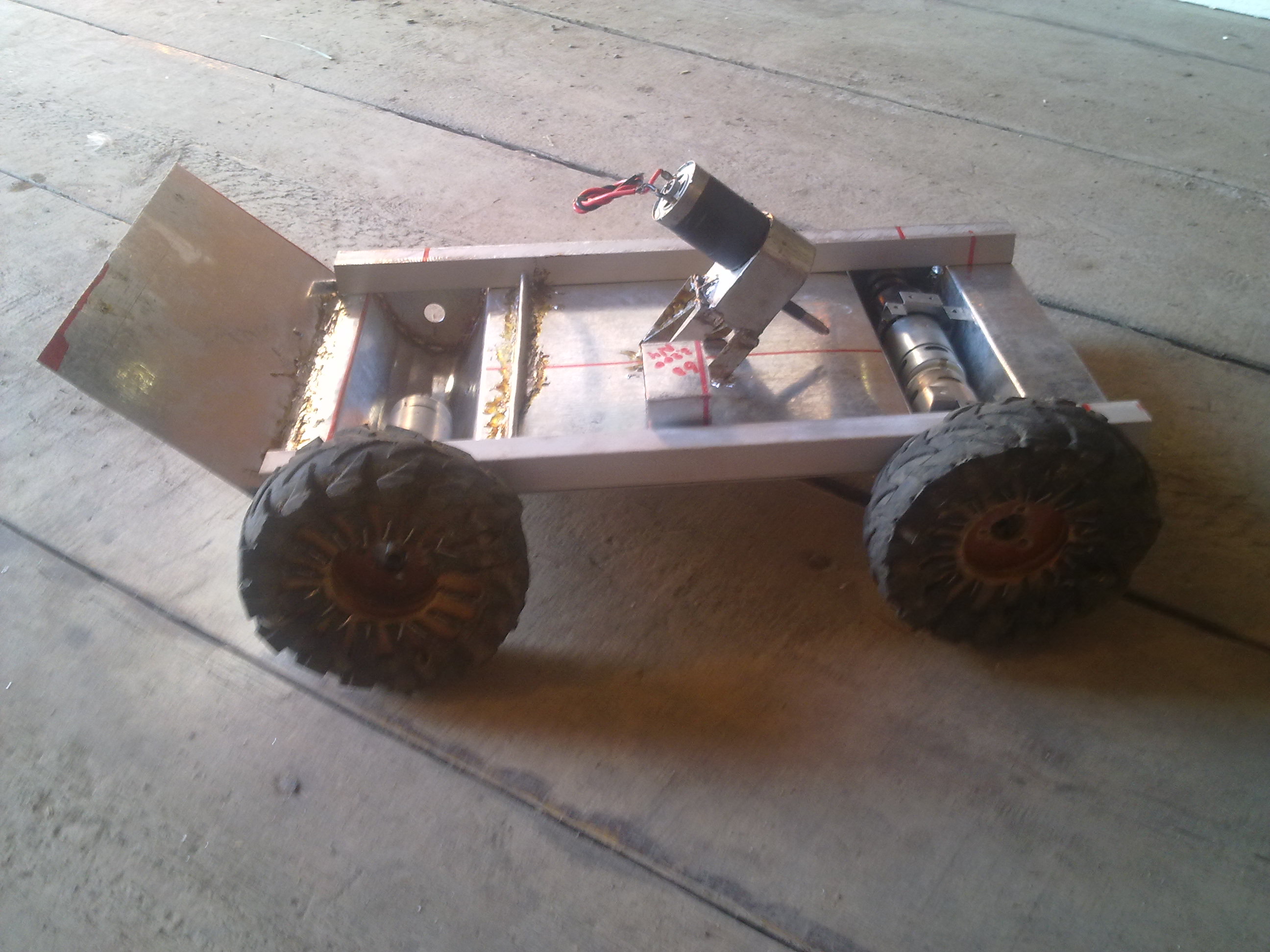

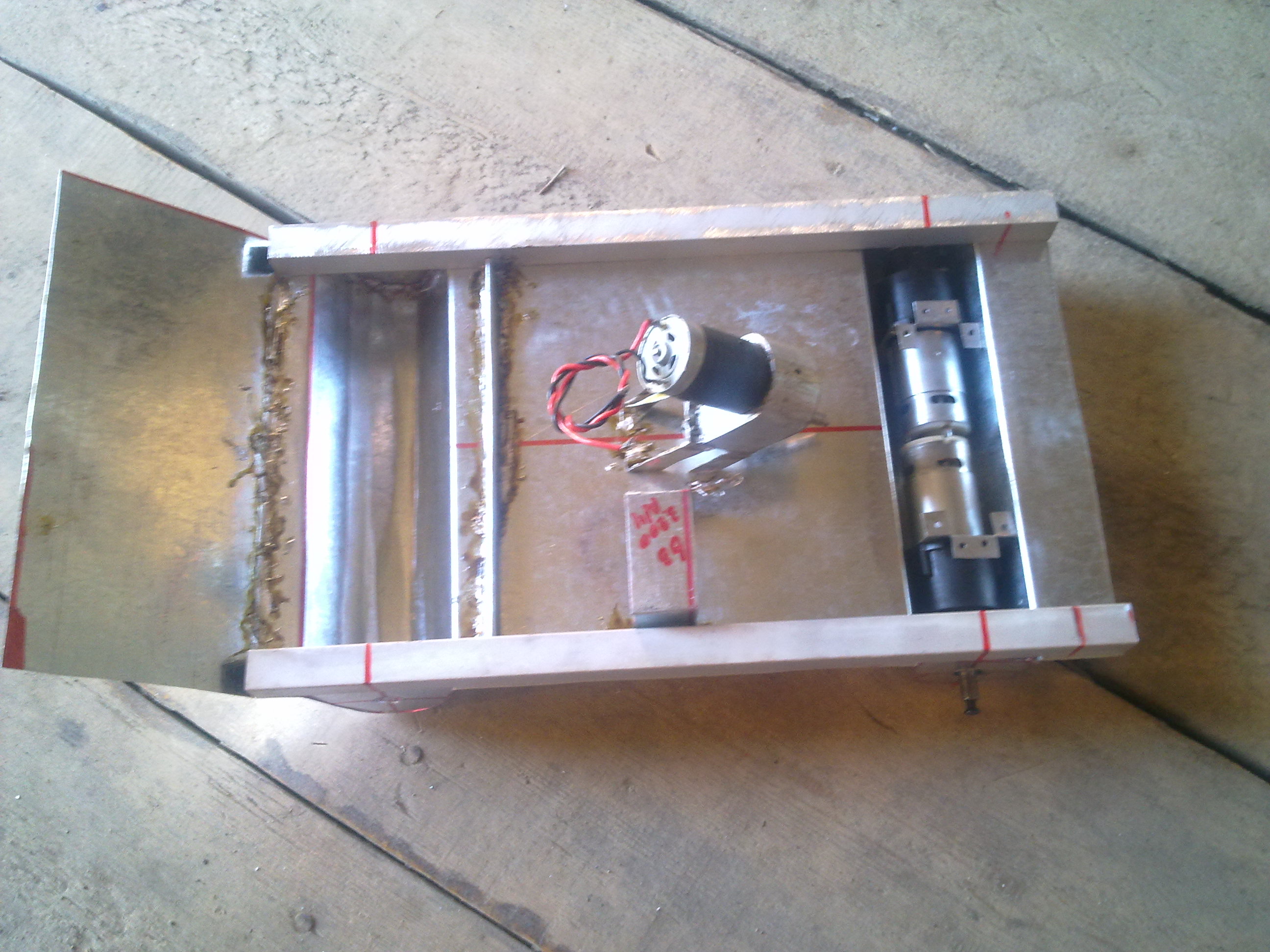

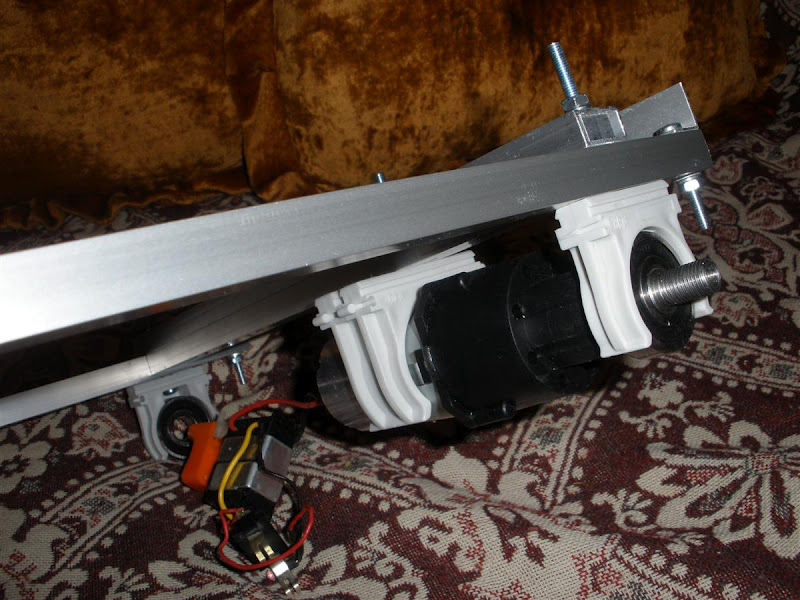

такие вот пироги) сразу говорю что колеса ни как не закреплены, а просто одеты на ось (так сказать для масштаба) 8) , двигатели тоже пока что просто лежат :)

Добавлено спустя 2 минуты 4 секунды:

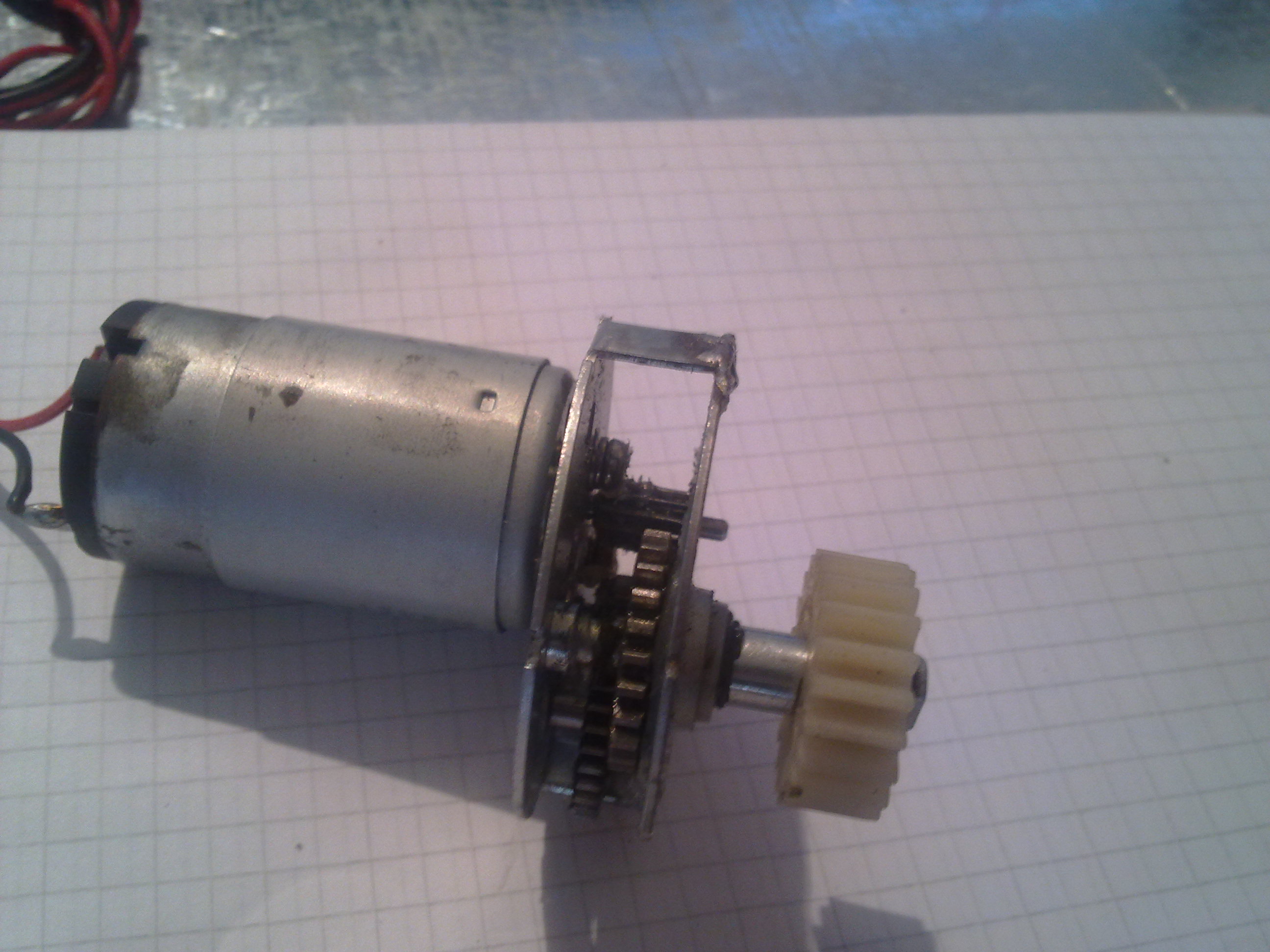

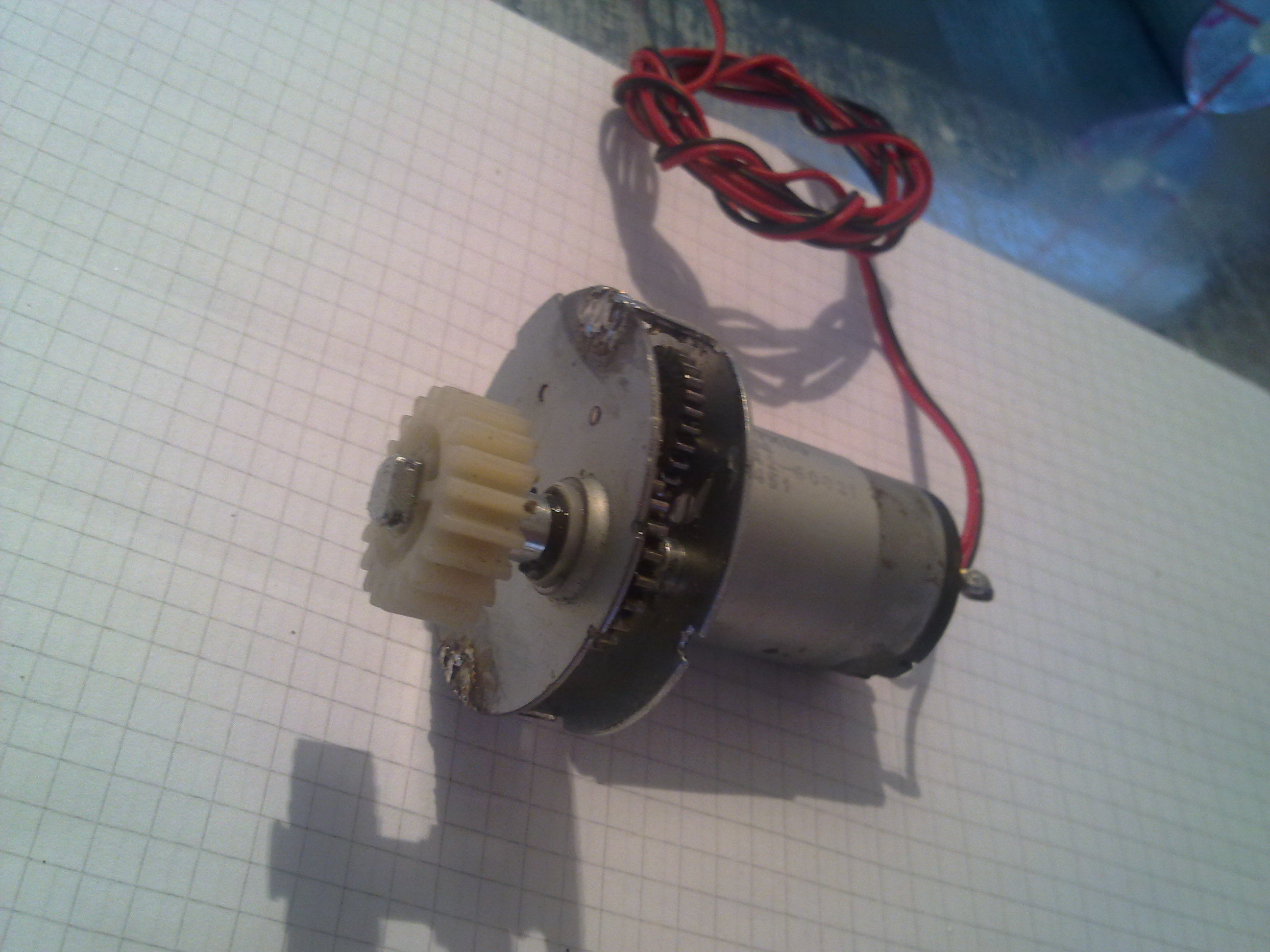

а, мотор-редуктор на 1 и 2 фотке для поворота башни сделан) двигатель там от принтера (50в) но и при 12 остановить сложно. Сам редуктор стоял в ламинаторе

Добавлено спустя 3 часа 18 минут 58 секунд:
нашел интересный способ растачивать отверстия напильником) зажимаем круглый напильник нужного диаметра в дрель, ставим вращения против часовой стрелки и гоу 8)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение Skyline » 03 авг 2012, 21:48

А для чего поворотная башня, для копийности, или будет какой функционал(поворот камеры)?
Аватара пользователя
Skyline

Сообщения: 278
Зарегистрирован: 12 май 2010, 13:30
Откуда: Уральск-Самара
Skype: sky-jap
прог. языки: Bascom AVR Basic
ФИО: Полулях Сергей Валерьевич
