Re: Платформа для робота на базе неттопа

Сообщение =DeaD= » 15 ноя 2011, 10:39

Получил сегодня от "КиберЗона - клуб боевых роботов" поликарбонат и ABS-пластик порезанные на лазере, огромное им спасибо! Скорее всего вечером уже будут фото робота в сборе.

PS: И почему интересно практически никто не занимается резкой из такого отличного материала?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Платформа для робота на базе неттопа

Сообщение Dmitry__ » 15 ноя 2011, 13:56

Варить поликарбонат не стал? Вкуснее будет :)
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Платформа для робота на базе неттопа

Сообщение 1970DenisT » 15 ноя 2011, 14:07

На здоровье! Кстати да, Дима, как всегда правду говорит, попробуй один комплект отварить в кипятке. Потом сверишь, какой дольше проживёт. Поликарбонат имеет свойство пускать микротрещинки (почитай в инете поподробнее, как его отжечь)
Аватара пользователя
1970DenisT

Сообщения: 321
Зарегистрирован: 02 янв 2011, 17:46
Откуда: Санкт-Петербург
Skype: Denis_t70

Re: Платформа для робота на базе неттопа

Сообщение =DeaD= » 15 ноя 2011, 14:58

Ну я прямо даже не знаю, приготовить "отвар поликарбоната" или нет :D

Кстати, не понял, в кипятке его варить или где? Печку жалко химией портить... кастрюли правда тоже, но меньше :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Платформа для робота на базе неттопа

Сообщение Dmitry__ » 15 ноя 2011, 15:03

в кастрюлю с водой, довести до кипения и оставить остывать.
Только не в микроволновку!
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Платформа для робота на базе неттопа

Сообщение legion » 15 ноя 2011, 15:12

Для лазерной резки поликарбоната не просто подобрать режим реза, чтобы он при этом получался ровный и без наплывов. Ну и на рекламно-производственных предприятиях, т.е. в основном ареале обитания распространенных лазерных станков, сплошной поликарбонат очень редко используется. Соответственно на складах таких фирм его нет, а покупать целый лист из-за небольшой детали обычно не охота.
Из АБС используют двухслойный пластик для гравировки, такой должен по идее часто встречаться в производстве. Другое дело, что не все обращают внимание на то, что это АБС. У нас, например, лежит много пластика для гравировки, но я никогда не задумывался, акрил это или АБС. Ну и непонятно, обладает ли такой АБС нужными свойствами.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Платформа для робота на базе неттопа

Сообщение =DeaD= » 15 ноя 2011, 15:17

Да фиг с ним покупать - я сам бы купил 6 м2, лишь бы кто взялся резать тут в Ебурге :(

АБС да, "КиберЗона - клуб боевых роботов" тоже сделали мне пробный комплект, посмотрим как с ним получится.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Платформа для робота на базе неттопа

Сообщение legion » 15 ноя 2011, 15:27

Неужели ни одни рекламщики не берутся? Вроде большой город. Я бы порезал, если в Уфе надо кому. =)
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Платформа для робота на базе неттопа

Сообщение =DeaD= » 15 ноя 2011, 18:24

Вот именно что вроде большой :pardon:

Добавлено спустя 2 часа 49 минут 41 секунду:
Фото робота отменяется :) каждой детальки оказалось ровно по 1шт на "комплект", поэтому, т.к. максимальное количество деталей 1 вида в комплекте - 4шт, то из 3 таких комплектов можно пока собрать только 3/4 робота :) но я попробую допилить 1 детальку сам :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Платформа для робота на базе неттопа

Сообщение M@xSoft » 15 ноя 2011, 19:11

Для силовых разъемов лучше опять же использовать разъемы с Хоббикинга XT-60 http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=9572
M@xSoft

Сообщения: 48
Зарегистрирован: 23 апр 2005, 22:31
Откуда: Украина, г. Донецк
Skype: mcuprick
прог. языки: Basic, PHP, C#
ФИО: Цуприк Максим

Re: Платформа для робота на базе неттопа

Сообщение =DeaD= » 15 ноя 2011, 21:00

Для силовых разъемов аккума лучше использовать те, которые на аккуме :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Платформа для робота на базе неттопа

Сообщение M@xSoft » 15 ноя 2011, 21:02

=DeaD= писал(а):Для силовых разъемов аккума лучше использовать те, которые на аккуме :)

У меня все XT-60 :)
M@xSoft

Сообщения: 48
Зарегистрирован: 23 апр 2005, 22:31
Откуда: Украина, г. Донецк
Skype: mcuprick
прог. языки: Basic, PHP, C#
ФИО: Цуприк Максим

Re: Платформа для робота на базе неттопа

Сообщение =DeaD= » 15 ноя 2011, 21:06

У меня пока тоже, но в пути вот такие: http://www.hobbyking.com/hobbyking/stor ... oduct=6501

Добавлено спустя 2 минуты 12 секунд:
Короче напильник - наше всё! :crazy:

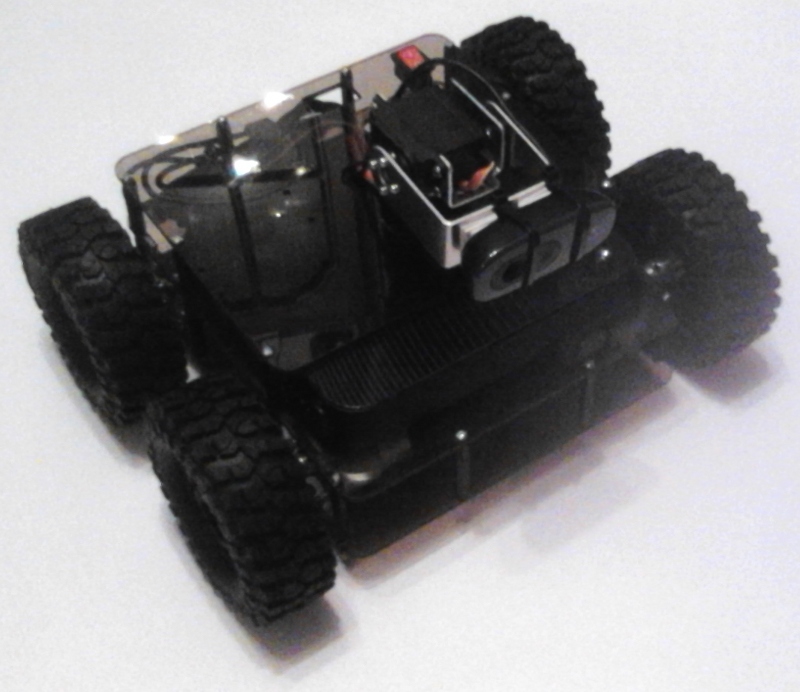

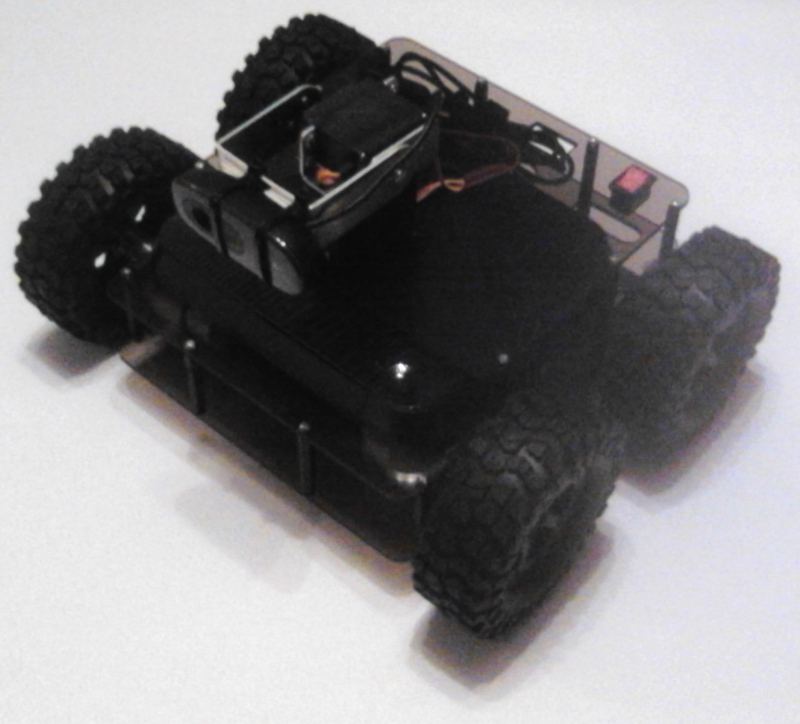

Выпилил недостающую детальку, вот так оно сейчас выглядит (нет временного 3-го этажа, пока электронику не впихнул вниз), ну и вообще пока ничего не подключено, просто механику собрал:

(за фотик да, стыдно, фотик-сотик :))
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Платформа для робота на базе неттопа

Сообщение M@xSoft » 15 ноя 2011, 21:06

У меня на ESC тоже ХТ-60, так что у меня все будут на ХТ :)
M@xSoft

Сообщения: 48
Зарегистрирован: 23 апр 2005, 22:31
Откуда: Украина, г. Донецк
Skype: mcuprick
прог. языки: Basic, PHP, C#
ФИО: Цуприк Максим

Re: Платформа для робота на базе неттопа

Сообщение =DeaD= » 15 ноя 2011, 23:31

Электронику кроме питания неттопа собрал, проверил управление с настольного ПК - пока всё по плану, колёсами уже крутит.
Завтра поставлю неттоп и будут первые заезды.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
