Re: Мощность всасывания

Сообщение Vovan » 21 фев 2011, 00:24

Извиняем :) это я виноват :oops: Достаточно было узнать длину лопатки.
Вобщем испытал с 14мм лопатками - тяга немного лучше чем у 6-ти лопаточной, но теперь буду строить чёткую турбину :) Только банки консервные кончились :lol:
Ну всё равно: отрицательный результат тоже результат :)
2Radist: вот тут видно download/file.php?id=19516&mode=view

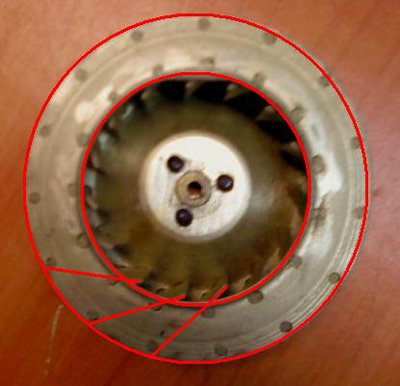

и по этой фотке можно и угол и всё остальное вымерить - диаметры-то известны :) там угол афигенный! никак не 20град!
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Мощность всасывания

Сообщение Michael_K » 21 фев 2011, 01:03

Там же все невооруженным глазом видно имхо

2 Radist: Круче забирайте, там, где у вас кончается следующая лопатка, в реале кончается та же... посмотрите на оригинал фотки внимательнее.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Мощность всасывания

Сообщение Vovan » 21 фев 2011, 01:07

Да теперь то понятно... Ну что ж, бывает :oops:

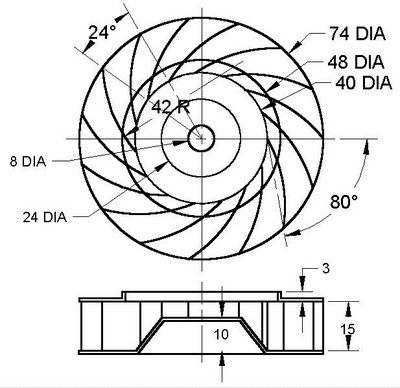

Вот такая получается:
Вложения
Последний раз редактировалось Vovan 21 фев 2011, 20:37, всего редактировалось 1 раз.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Мощность всасывания

Сообщение Myp » 21 фев 2011, 11:21

подрисуй на картинку цифирки с размерами :)
и я думаю можно прилепить в первом сообщении как пример небольшой турбинки
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мощность всасывания

Сообщение Radist » 21 фев 2011, 11:36

Я смог скопировать эту турбину по рисунку и известным диаметрам. Получилась аналогичная турбина. Вечером пойду за консервами для лопастей :)
Аватара пользователя
Radist

Сообщения: 2241
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Мощность всасывания

Сообщение Gelios » 21 фев 2011, 11:59

Вчера , еще раз все протестировав , убедился в её эффективности . Турбину расположил над старым отверстием от кулера , не крепя , и водя на расстоянии около 3х см , убирал ковер , линолеум , рабочий стол . Убирает все . Но ! Есть одно НО ! При уборке ковра , все равно необходима небольшая щетка , можно даже намертво прикрепленная как в промышленных пылесосах : :

Потому , что мелкий мусор , который застревает в ворсинках ковра , просто не может всосаться .

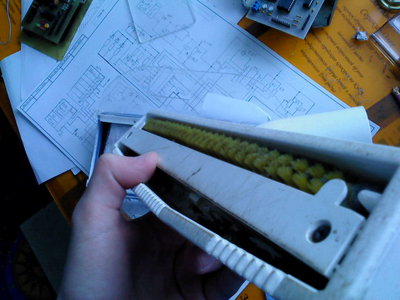

Если не хотим вернутся к щетке ( см.пред. посты :D ) , можно придумать , что - то вроде этого :friends:
Хотелось бы увидеть ваши турбины в деле , жуть как интересно :wink:
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: Мощность всасывания

Сообщение Radist » 21 фев 2011, 12:31

Сделаю - покажу. Я себе представляю основной узел таким - щетка заметает мусор из ковра на "совочек", с которого мусор всасывается турбиной. Просто подбрасывать мусор в воздух тоже можно. Но в ёршиках я разочаровался, надо бы поискать резины для самодельной резиновой щетки. Нужны листы толщиной 1-1,5 мм, чертеж есть в теме про активные/пассивные щетки.
Аватара пользователя
Radist

Сообщения: 2241
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Мощность всасывания

Сообщение Vovan » 21 фев 2011, 13:51

Окончательные размеры, логично, проставлю после окончательных испытаний, ну это день-два. Я думаю сегодня даже удастся испытать к вечеру.
2Radist: всё в точности совпадает с моими мыслями и наработками :good:
Единственное чего я жду от форума - это вариантов компановки узлов, тут я пас :oops: и тут я лох и ацтой вечно творю :( ...
2Gelios: щетка нужна палюбэ, но невращающаяся ИМХО не катит - и тяжело это для шасси и падает эффективность... Настраивайся на вращающуюся щетку :wink:
И ещё, мне интересно не только то, как заработают наши турбины изготовленные по образцу, но и сама тема разбудила во мне опять желание к творению. За это конечно огромное спасибо! :friends:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Мощность всасывания

Сообщение Ворон » 21 фев 2011, 17:27

турбина..... собранная руками.....у меня никогда не получалось из этого ничего кроме вибродвигателя....слишком критично любая не симметричность ,особенно на 6000 об/мин...хотя у них если подвес не сильно жесткий возможен эффект самоцентрирования- типа все хорошо крутится и вроде не вибрирует,но...и нихрена не разгоняется...надеюсь на ваши положительные результаты..

ЗЫ крепление турбины проверьте прежде чем их полностью разгонять, они так весело скачут..когда от вала отваливаются(из за усталостного напряжения в месте крепления к валу мотора, от вибраций)
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Мощность всасывания

Сообщение yak-40 » 21 фев 2011, 19:33

Vovan писал(а):Единственное чего я жду от форума - это вариантов компановки узлов, тут я пас и тут я лох и ацтой вечно творю ...

Вот так сделано у RV-2.

У QQ-2 практически так-же. Всё на мой взгляд продумано и достаточно компактно.
красный - емкость для мусора с клапаном,
зелёный - фильтр,
синий - воздуховод с размещённым в нём двигателе,
белый - турбина с двигателем.
сиреневый - быстросъемная крышка для обслуживания фильтра.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Мощность всасывания

Сообщение Vovan » 21 фев 2011, 20:17

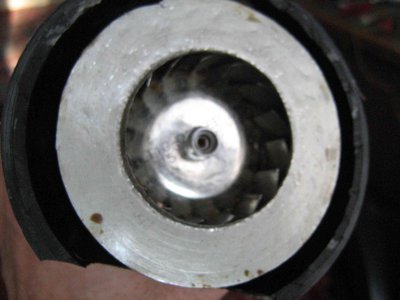

Турбина получилась просто чума! :) Собрал в корпус, поставил фильтр (натянутый как барабан) - всосала фильтр и измолотила его в лоскуты :ROFL:
Но это ерунда, просто усилить его каким-то каркасом нужно. Вибрация есть, как не быть!? Но ввиду того что мотор с турбиной на резиновых подушках - на станину, вибрация) передается незначительно. Вобщем и целом с турбиной вопрос можно сказать решен :) .
yak-40 спасибо, вариант хорош, нужно его к "нашим баранам" адаптировать, то ли турбину перевернуть, то ли просто всасывающую горловину сделать сверху, т.к. мы то тут вход воздуха спереди мотора осуществляем. Ну надо подумать над этим, т.к. в RV-2 всё же ещё и охлаждается мотор, а это немаловажно.
Ну и щетк-у(и) нужно городить... Но это не моя забота :wink: Отдельные узлы - это я могу и поспорить и посоветовать, а насчет компановки - доверюсь форуму, поднатаскаюсь и тогда только чего-то начну строить...
Т.о. турбина это хорошо! но это даже не полдела :( ...
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Мощность всасывания

Сообщение Nordic » 21 фев 2011, 23:05

Блин,давно искал чертёжик турбины,респект )
начинаю сборку.
Скоро буду проводить испытания атмосферной воронки. если всё выйдет - выложу материал и результаты.
другое дело что...есть смысл это вообще делать? :) эта турбина итак вроде норм справляется :)
Nordic

Сообщения: 6
Зарегистрирован: 21 фев 2011, 22:50
прог. языки: Bascom AVR,PHP,C++,Ruby

Re: Мощность всасывания

Сообщение Vovan » 21 фев 2011, 23:18

Nordic писал(а):есть смысл это вообще делать?
извн, не совсем понятно: что - "это"?
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Мощность всасывания

Сообщение Nordic » 21 фев 2011, 23:22

Это = атмосферная воронка. создана для ускорения воздушного потока.
другое дело что турбина,обсуждаемая последние 2 страницы итак прекрасно справляется с задачей...отсюда и вопрос-смысл эту воронку собирать? :)
Nordic

Сообщения: 6
Зарегистрирован: 21 фев 2011, 22:50
прог. языки: Bascom AVR,PHP,C++,Ruby

Re: Мощность всасывания

Сообщение Vovan » 21 фев 2011, 23:26

Я конечно извиняюсь, что не знаю: что такое атмосферная воронка в тех.смысле, но гугль не выдает ничего кроме реальных атмосферных воронок образующихся на огромных пространствах планет...
А тут наверное другой смысл скрывается под этими словами?
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
