Re: Тазик однако)

Сообщение SmorBoB » 19 ноя 2009, 12:30

Редуктор на гвоздях - брутально! :Yahoo!:
А в "тазике" над подруливающим колесиком столько много места - это багажник для полезной нагрузки? :roll:
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Тазик однако)

Сообщение Ivon86 » 19 ноя 2009, 12:57

там на первой фотке, алюминиевая шестерня в исходной конструкции я ее не заметил 8)
Ivon86

Сообщения: 82
Зарегистрирован: 12 ноя 2008, 09:38
Откуда: Липецк
прог. языки: Delphi, чистый C

Re: Тазик однако)

Сообщение MegaBIZON » 19 ноя 2009, 15:39

гвозди в роли осей - это нормально :)
Вообще всякая такая фигня нормальный материал - я червяки из шурупов мутил.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6260
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Тазик однако)

Сообщение Grofus » 19 ноя 2009, 16:29

хе да действительно оси я сделал из гвоздей отполировал обрезал как надо и нарезал резьбу...
Ivon86 писал(а):там на первой фотке, алюминиевая шестерня в исходной конструкции я ее не заметил 8)

алюминиевая шестерня насажена на вал движка..

made hand ... Хе

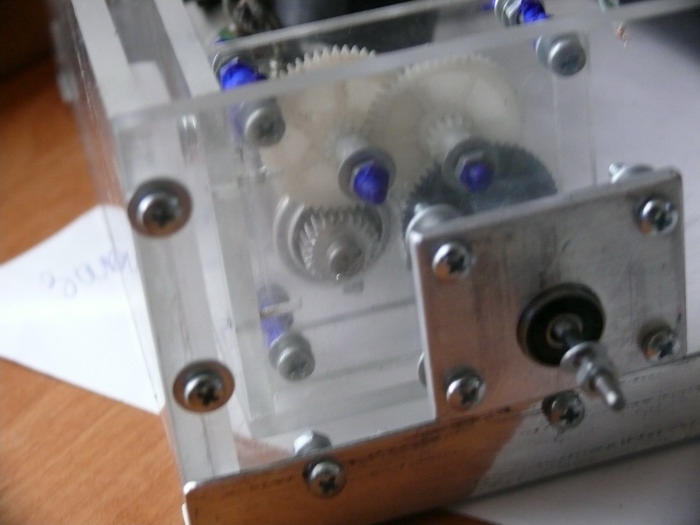

ну вот она в редукторе
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: Тазик однако)

Сообщение Vorral » 19 ноя 2009, 16:36

Вот это правильный подход, сам так начинал шестерни делать. А то когда читаешь "вылить шестерню из эпоксидки или поксипола" в смех аж бросает. А вот в качестве осей я использовал обычные винты одетые в латунную трубку, ведь его может понадобиться разобрать. Где купил подшибник на внутренний диаметр 5(по фотке вроде он), мне точь в точь так же сделать надо?
Vorral

Сообщения: 873
Зарегистрирован: 11 сен 2008, 17:18
Откуда: Москва
прог. языки: Delphi
ФИО: Владислав

Re: Тазик однако)

Сообщение galex1981 » 19 ноя 2009, 16:44

По шестерням просто молодец!!! :good:
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Тазик однако)

Сообщение SmorBoB » 19 ноя 2009, 16:54

Зиз из анпосьибл! :crazy:
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Тазик однако)

Сообщение кулер 23 » 19 ноя 2009, 17:02

Знакомый тазик :)
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Тазик однако)

Сообщение Vorral » 19 ноя 2009, 17:09

>алюминиевая шестерня
Шестерня наверняка не алюминиевая, так как алюминий в своём изначальном виде, почти как пластилин. Я конечно не могу утверждать точно, так как по фотке не понятна прочность. Но если она реально не из дюраля, то зубья помнутся в момент(особенно момент нагрузок :) ).
Vorral

Сообщения: 873
Зарегистрирован: 11 сен 2008, 17:18
Откуда: Москва
прог. языки: Delphi
ФИО: Владислав

Re: Тазик однако)

Сообщение MegaBIZON » 19 ноя 2009, 18:28

Люминь там, дюраль... один хрен самодельная :good:
Жму лапу :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6260
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Тазик однако)

Сообщение SSG » 20 ноя 2009, 11:03

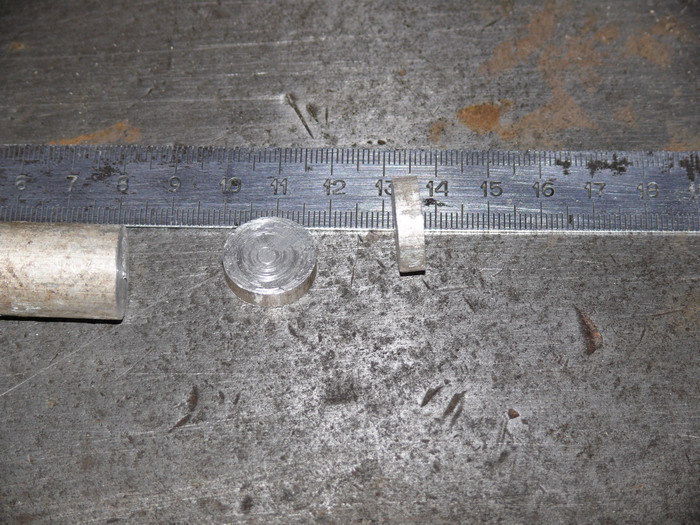

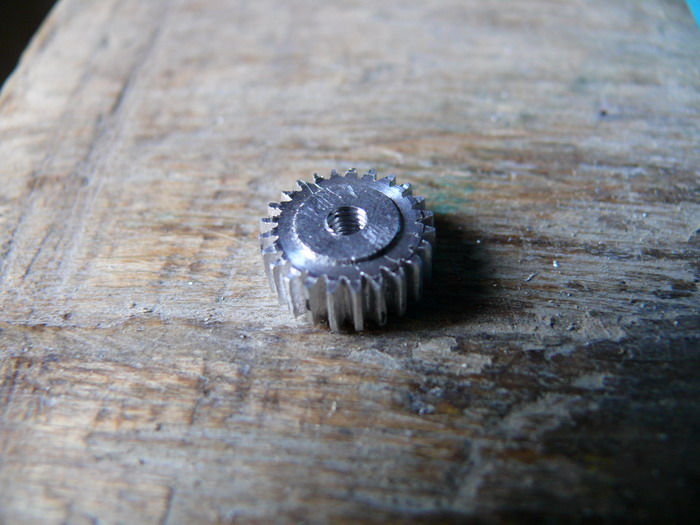

А чего заготовки для шестерней - плоские блины (фото 1), а готовая шестерня не плоская (фото 3)? А напильник на фото 2 треугольный? Мне кажется, что таким напильником такие зубки не выпилить.
I live My life!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Re: Тазик однако)

Сообщение yak-40 » 20 ноя 2009, 12:59

Ну напильник то вообще квадратный. :D
Меня терзают смутные сомнения(с)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3034
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Тазик однако)

Сообщение Grofus » 20 ноя 2009, 15:43

Vorral писал(а):Вот это правильный подход, сам так начинал шестерни делать. А то когда читаешь "вылить шестерню из эпоксидки или поксипола" в смех аж бросает. А вот в качестве осей я использовал обычные винты одетые в латунную трубку, ведь его может понадобиться разобрать. Где купил подшибник на внутренний диаметр 5(по фотке вроде он), мне точь в точь так же сделать надо?
Подшипник купил в Пятигорске в Промзоне на складах
20р шт наружний диаметр 13 внутренний 4 :D гвоздь тоесть выходной вал 3мм обмотал фольгой 0.5мм и приклеил

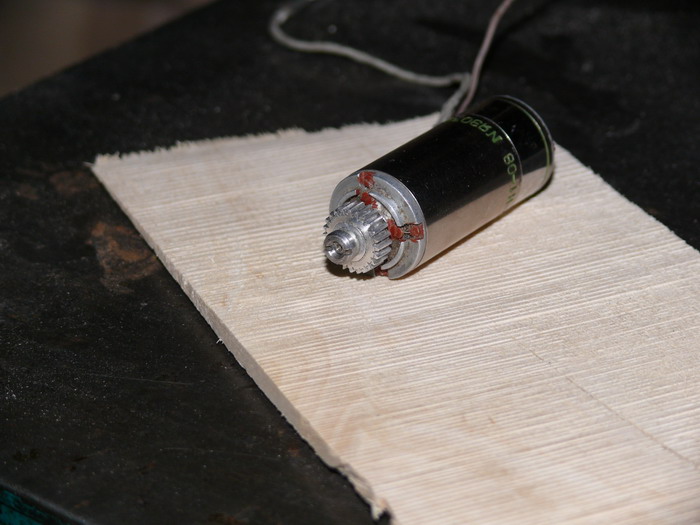

напильник треугольный делал всё надфилем но осталась тока эта фотка!!
SSG писал(а):А чего заготовки для шестерней - плоские блины (фото 1), а готовая шестерня не плоская (фото 3)? А напильник на фото 2 треугольный? Мне кажется, что таким напильником такие зубки не выпилить.
заготовку под шестерню отрезал от кругляка
диаметром 18мм и толщиной 7мм
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: Тазик однако)

Сообщение Ворон » 20 ноя 2009, 16:06

Vorral писал(а): Где купил подшибник на внутренний диаметр 5(по фотке вроде он), мне точь в точь так же сделать надо?

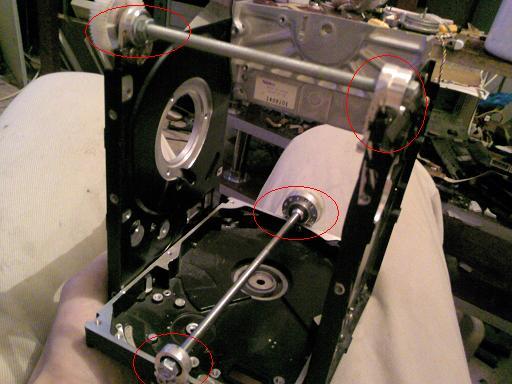

сломай старый ННД там есть, из самого шпинделя не плохие посадочные места получеются при достаточном терпении, такие вот..
Вложения
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Тазик однако)

Сообщение Vorral » 21 ноя 2009, 23:53

>напильник треугольный делал всё надфилем но осталась тока эта фотка!!
Да, треугольный напильник(любого размера) рулит :good: Знать бы это c начала, а то накупил наборов надфилей, а только строго треугольные подошли. Хоть и зубья получаются треугольными, но крутятся без проблем. Правда один из минусов, большой люфт, в особенности, если все шестерни будут самодельными.
>сломай старый ННД там есть, из самого шпинделя не плохие посадочные места получеются при достаточном терпении, такие вот..
Спасибо, про НДД очень актуально, ибо у меня не рабочих, целая куча (а вот Пятигорск далековат) :D Я тут ещё поразмыслил и предполагаю, что там должны использоваться неодимовые магниты, что тоже пригодится.
Vorral

Сообщения: 873
Зарегистрирован: 11 сен 2008, 17:18
Откуда: Москва
прог. языки: Delphi
ФИО: Владислав
