Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Балапан » 15 сен 2014, 17:04

Спасибо дядька Андрей! :D
Аватара пользователя
Балапан

Сообщения: 9
Зарегистрирован: 18 авг 2014, 21:59
Откуда: Алматы

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Radist » 16 сен 2014, 03:55

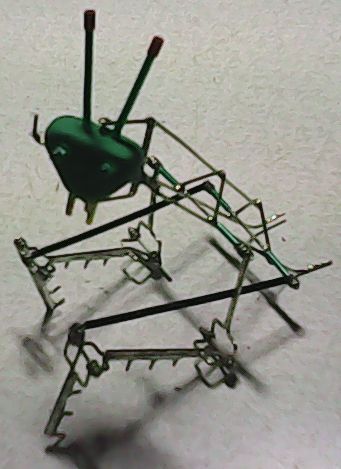

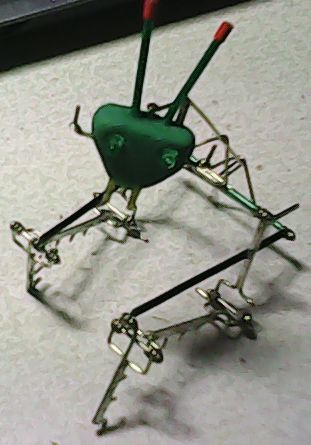

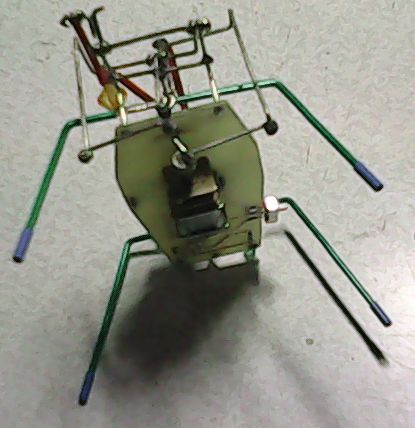

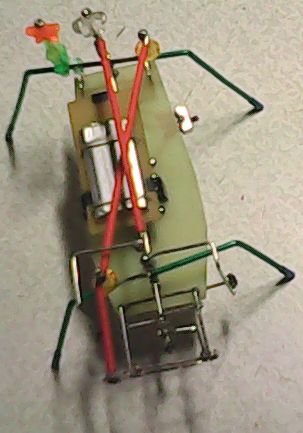

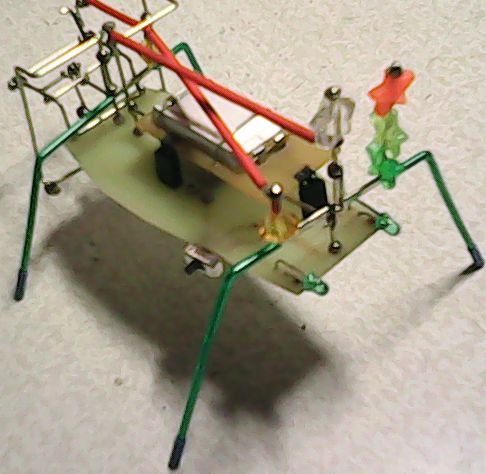

Захотелось сделать робота-богомола, чтоб ходил на четырех ногах, а двумя передними размахивал и крутил головой (это единственное насекомое, которое это может). Из хотелок получилась примерно половина. Кинематическая схема - полуяк, но с четыремя ногами. А "богомольная" часть оказалась и тяжелой (с ней уже не ходит), и слишком далекой от коленвала - движения с трудом доходят и до передних ног, а "руки" должны были быть подключены именно к ним. Так что пока богомола нет, но может кого-нибудь вдохновит на его создание.
Вложения

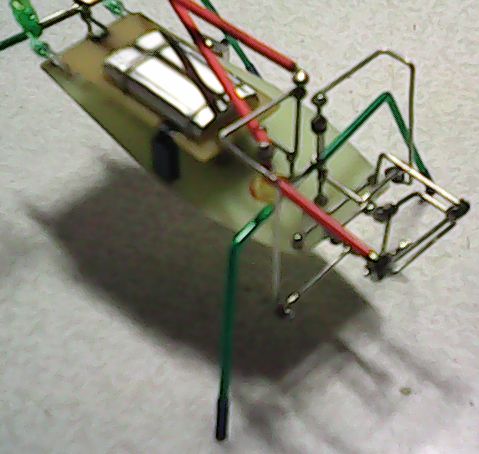

Богомольная часть
Богомольная часть
Аватара пользователя
Radist

Сообщения: 2238
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 16 сен 2014, 10:38

я тут, глядя на эти сидюки-ползуки, подумал - надо Балапана в поликлиннику сдать, для опытов ))

...а четырёхногие схемы блин не так просты, эт да )
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Балапан » 16 сен 2014, 11:48

Злые вы :cry:
Аватара пользователя
Балапан

Сообщения: 9
Зарегистрирован: 18 авг 2014, 21:59
Откуда: Алматы

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 16 сен 2014, 14:48

Добрые мы, просто твои жывотные ну уж совсем необычны :)
мути исчо ;)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Aseris » 16 сен 2014, 15:04

Сидюкоходам бы еще красный язык на каретку прицепить :oops:
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Линден » 27 сен 2014, 23:45

Добрый вечер!

Прочитал тему с первой страницы от корки до корки, кое-какие моменты перечитывая по нескольку раз. Выражаю ОГРОМНУЮ благодарность всем, кто остался неравнодушен к паукам из скрепок. Магаблагодарность - Магабизону. Спасибо вам, ребята. Человеческое. Ваш труд не пропал зря. Ну а теперь ближе к телу, как говорится.

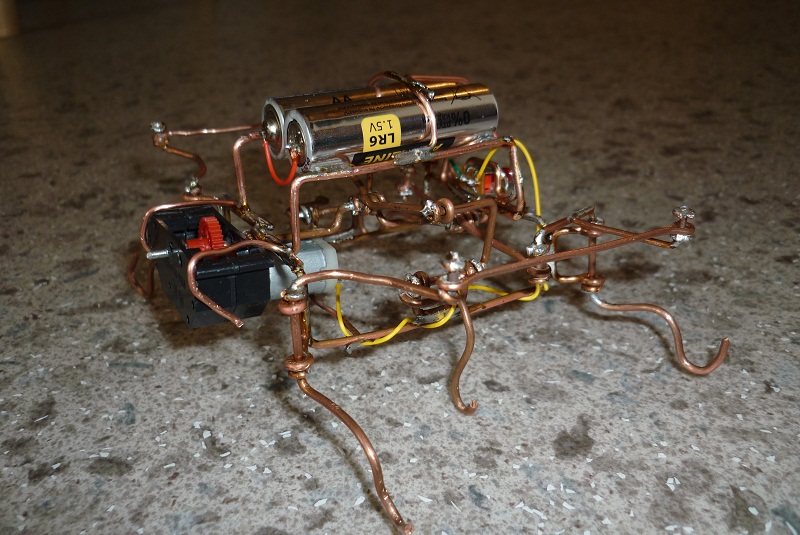

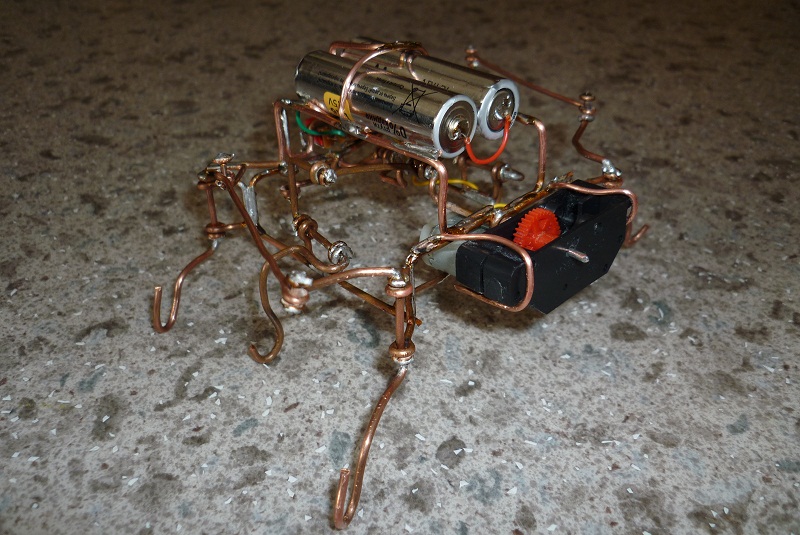

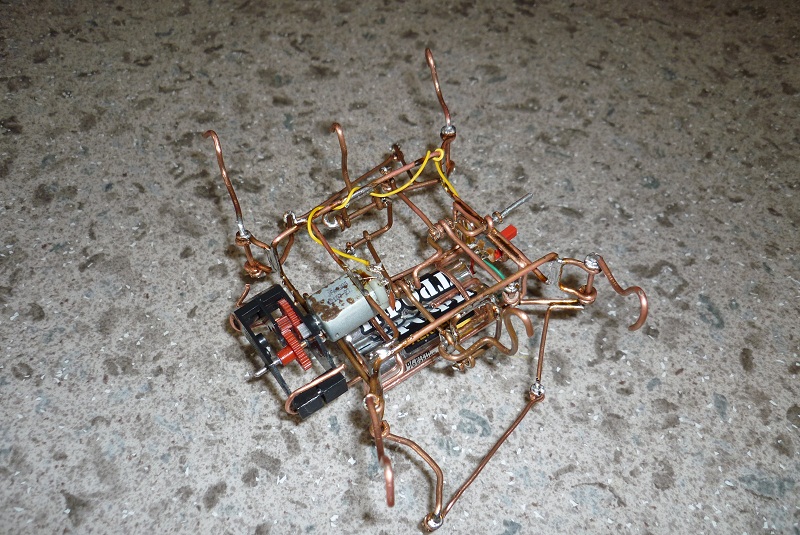

6 вечеров за работой (по 1-2 часа), и еще несколько вечеров на чтение форума. В итоге родился этот зверь.

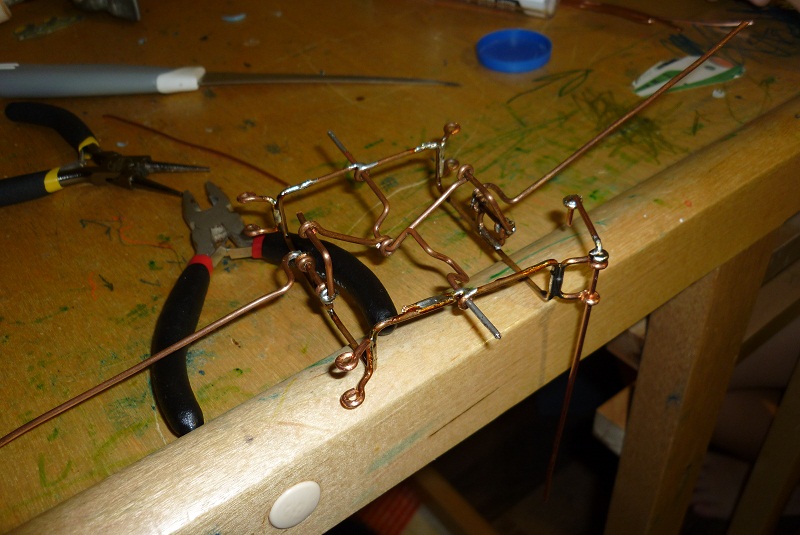

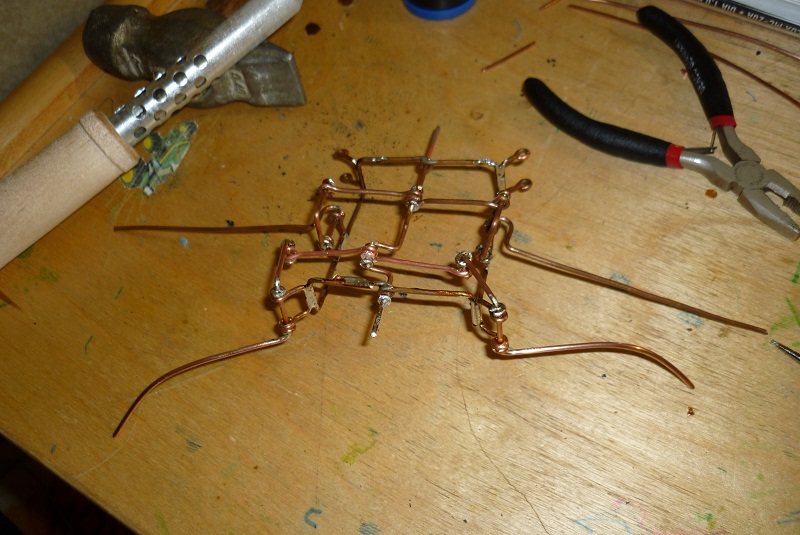

Делать его решил из медного провода на 2.5, благо он паяется хорошо, достаточно жесткий и доступен в любом магазине.
Редуктор добыл из сломанной инерционной машинки сына. Основную ось вынул и поставил туда коленвал, для уплотнения оставил на нём кусок его же изоляции - шестерня как раз туго встала на него. Моторчик - из сломанной радиоуправляемой машинки. Как делал - видно на фотках и видео.
Много косяков, конечно, допустил, но тем не менее паук бегает и пугает собой жену и тёщу ))) Под конец накрутил на лапы паука несколько обрезков от пипетки, чтобы не проскальзывало. Стал заметно резвее бегать.






Вложения
Аватара пользователя
Линден

Сообщения: 22
Зарегистрирован: 27 сен 2014, 23:21
Откуда: Рязань
прог. языки: C#

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 28 сен 2014, 13:52

вот это подход, это я понимаю - всё показано и разжёвано, куча роликов, все дела :)
пара технических соображений: ещё одну шестерню хотя бы, чтоб не тратил всю энергию на пустые пробуксовки; или ноги сделать эластичные - стабильнее побежит (можно из резины нарезать или ещё чего-нибудь такого); либо сократить амплитуду движения средним ногам, чтоб поменьше опускались-поднимались - точки опоры будут дольше находиться на полу, опять же потопает ровнее..
как-то так...
Медь это конечно так себе, но уж, как понимаю, что есть, то есть ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Линден » 29 сен 2014, 09:19

Спасибо за совет. Я и сам примерно к такому же выводу пришел по поводу перед. числа, только вот с шестернями пока плохо получается дружить. Пытался свой редуктор сделать из имеющихся шестерен от разных игрушек, но потерпел фиаско. Ну а готовый, действительно, слишком быстрый.
Ну а по средним ногам, да, тоже дотукал до этого. На второй сверху фотке видно, что я укорачивал высоту среднего колена подгибанием, но получилось корявенько, т.к. уже делал на готовой конструкции.

Ладно, побежал - уже хорошо. Насчет резиновых ног подумаю, может и приспособлю чего.
Спасибо :)
Аватара пользователя
Линден

Сообщения: 22
Зарегистрирован: 27 сен 2014, 23:21
Откуда: Рязань
прог. языки: C#

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Линден » 02 окт 2014, 16:58

Вот и снова я, апну немного тему, а то грустно тут как-то становится.

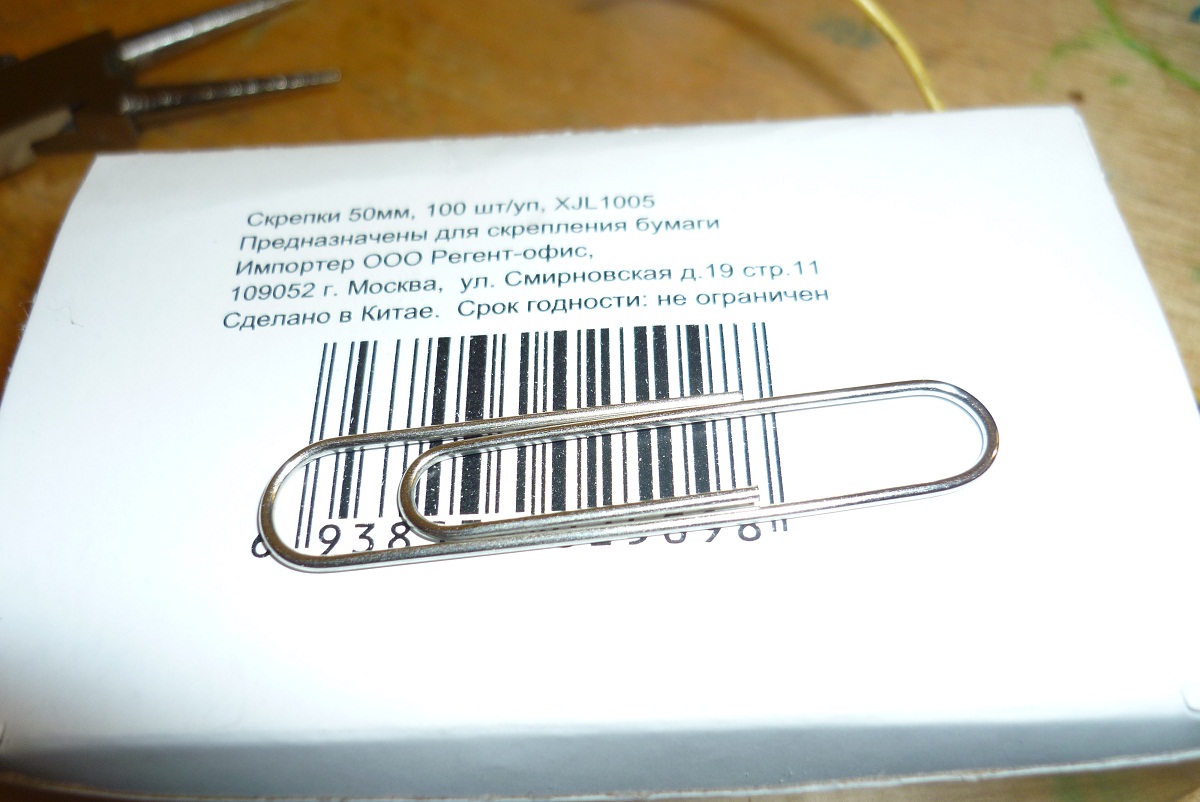

Вчера ходили в супермаркет, жена пошла по шмоткам смотреть, ну а мне стало скучно, и тут я вспомнил про скрепки. Бог мой, я никогда не думал, что их может быть столько разновидностей! Стоял, гнул и ломал всякие разные (благо никто не видит там, что я делаю), в итоге остановился на 50 мм, на картинке. Как впоследствии оказалось, скрепки что надо - упругие, не ломаются и хорошо паяются даже канифолью.

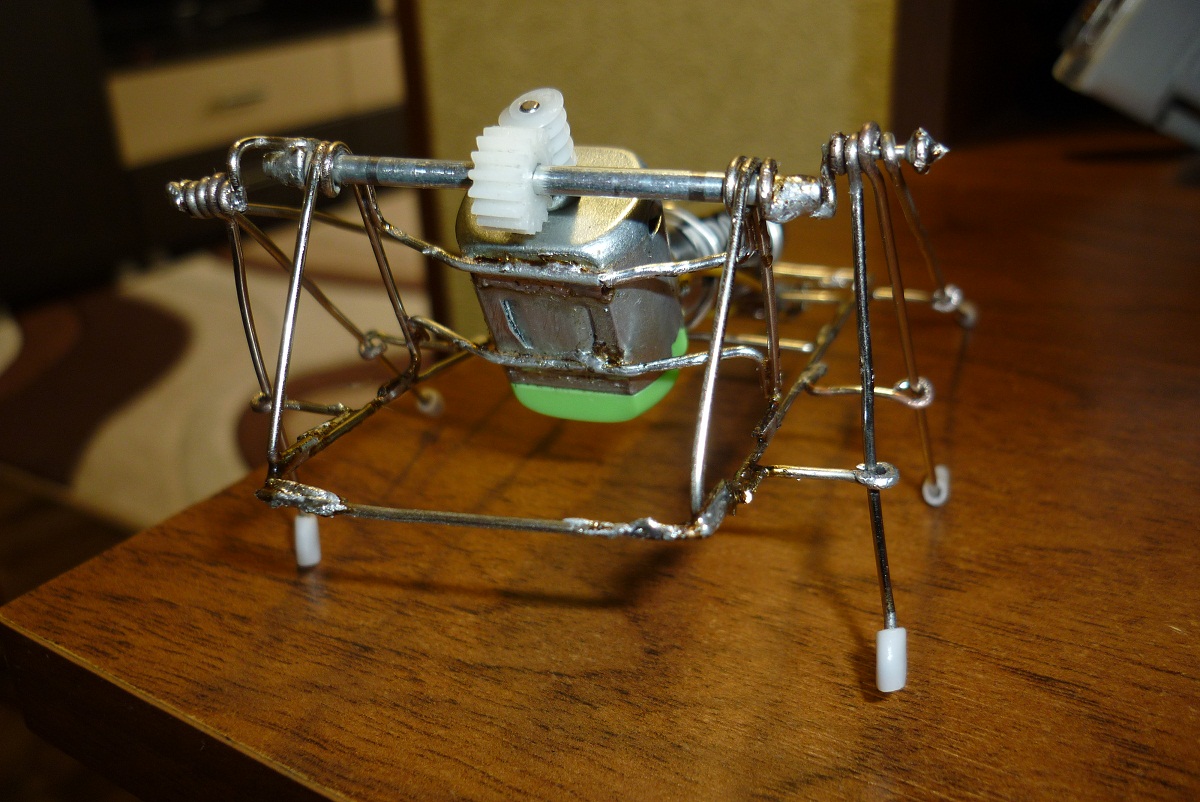

Воодушевленный покупкой, уселся паять аналог жука-механика от Сергея. Управился за вечер + днем допаял ноги. Прикольный вышел жук, крепкий и упорный. Если своего предыдущего я боялся отдать малому (4 года), этого даю спокойно - уже полдня играет и не сломал )))

Чуть позже хочу отделать скелет жестяными крыльями, головой (по технологии в соседней теме) и покрасить в цвета божьей коровки.

По дальнейшим планам... хочется сделать червячный редуктор из скрепок и замутить с ним очередную поделку (наверно шагоход). И ещё подумываю о танке/тракторе с гусеничными траками из скрепок, но чувствую, это непосильная задачка. Перечел кучу тем на тему гусениц, печально всё.

Ладно, собственно, фотки с видео прикладываю.
Вложения

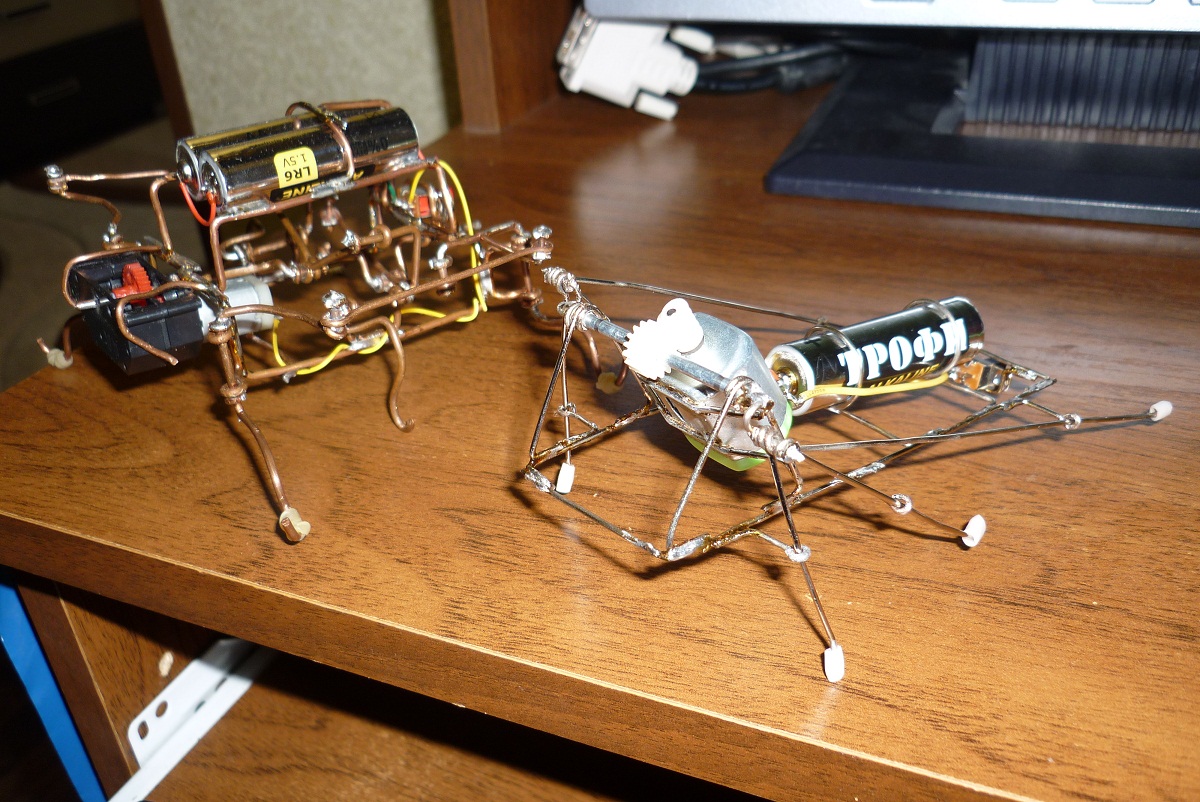

Два боевых коня
Скрепки 50 мм
Аватара пользователя
Линден

Сообщения: 22
Зарегистрирован: 27 сен 2014, 23:21
Откуда: Рязань
прог. языки: C#

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Линден » 06 окт 2014, 17:39

Всем привет!
А мы продолжаем наш монолог репортаж.

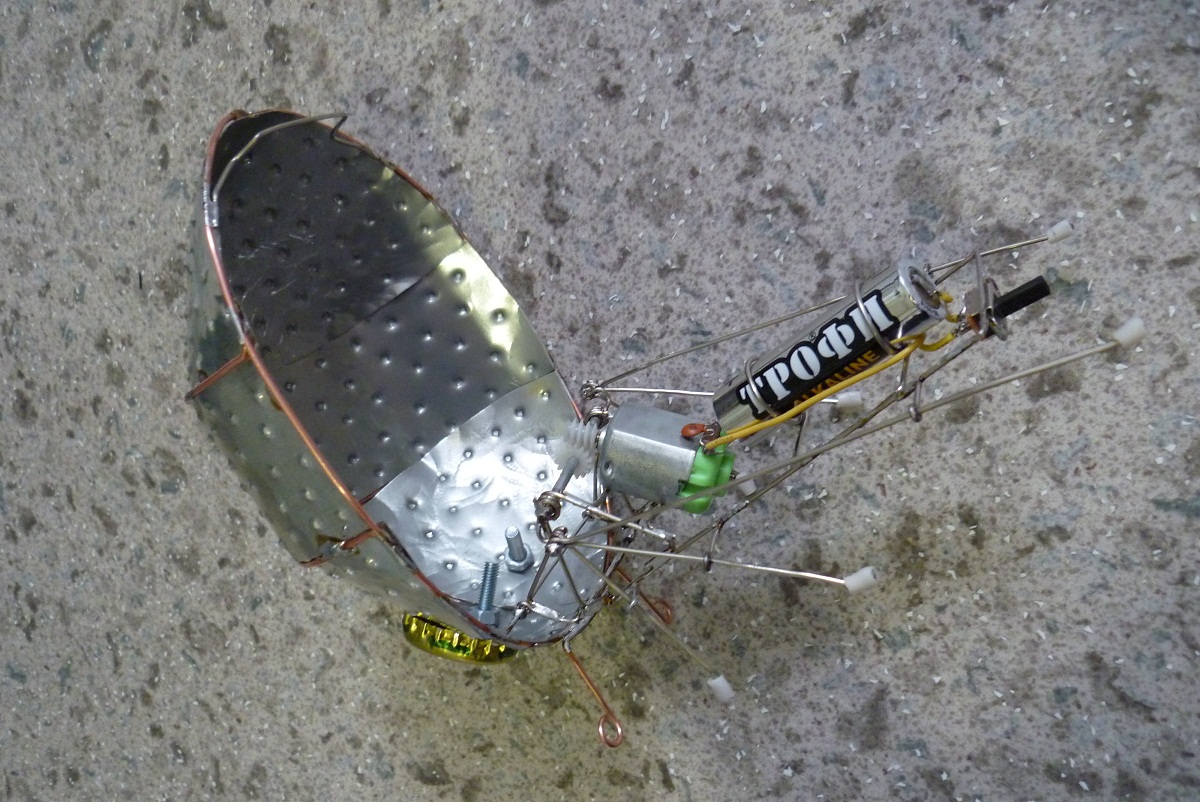

Забронировал жука, как и обещал. Планировалась божья коровка, но что-то он с клепками стал слишком брутальный, поэтому разукрашивать в красный и черный не стал. Верх сделал "капотом" для удобного доступа к внутренностям.

Прошу любить и жаловать - Бронежук.

Вложения
Аватара пользователя
Линден

Сообщения: 22
Зарегистрирован: 27 сен 2014, 23:21
Откуда: Рязань
прог. языки: C#

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение mazay35 » 09 окт 2014, 09:37

Сильно! :)
Аватара пользователя
mazay35

Сообщения: 34
Зарегистрирован: 13 ноя 2011, 22:07

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение AndreW82 » 09 окт 2014, 11:10

Глаза у него зачотные! :)
Аватара пользователя
AndreW82

Сообщения: 170
Зарегистрирован: 14 ноя 2012, 21:30
Откуда: Моск. обл.

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 16 окт 2014, 11:57

суровый бронтозавр ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Линден » 12 ноя 2014, 16:03

Жаль что тема умирает... Я тем не менее продолжаю свои изыскания, добавлю несколько своих новых скрепочных поделок.

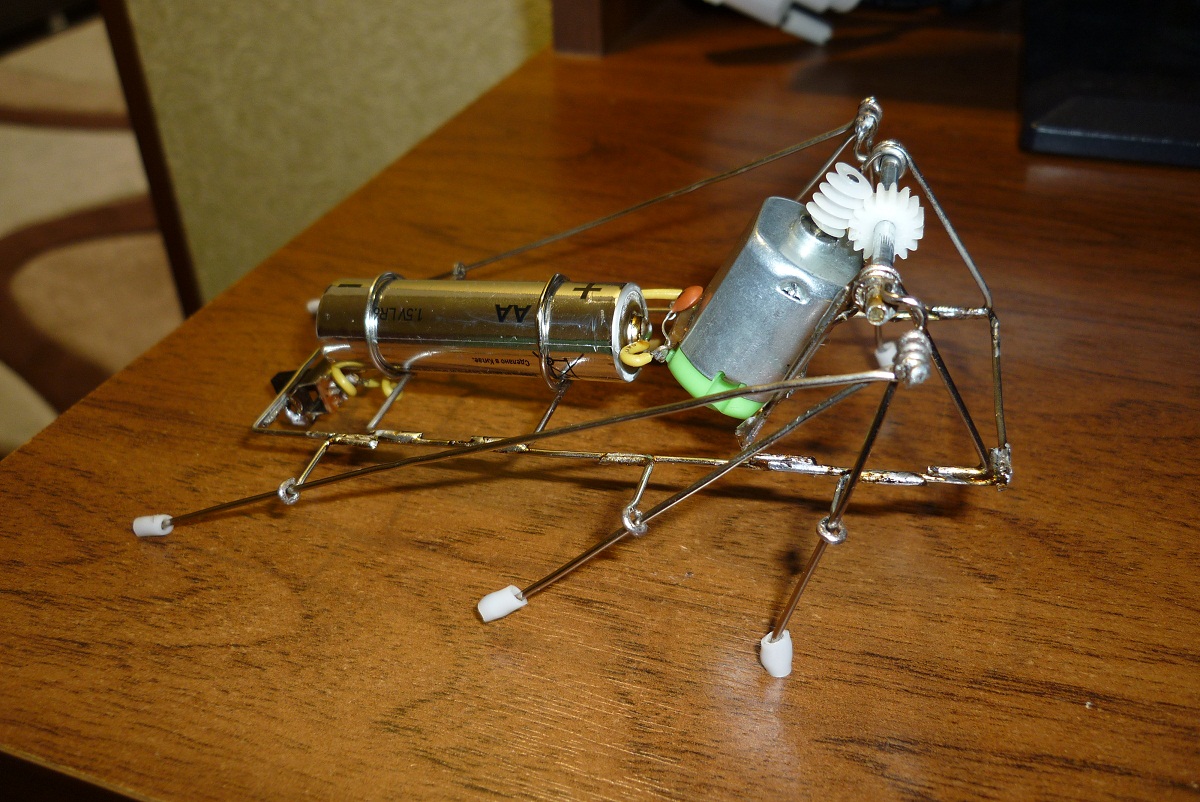

Виброход. Пока пили водку, сделал как сувенир детям гостей не отходя от кассы.


Добавлено спустя 3 минуты 47 секунд:
Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

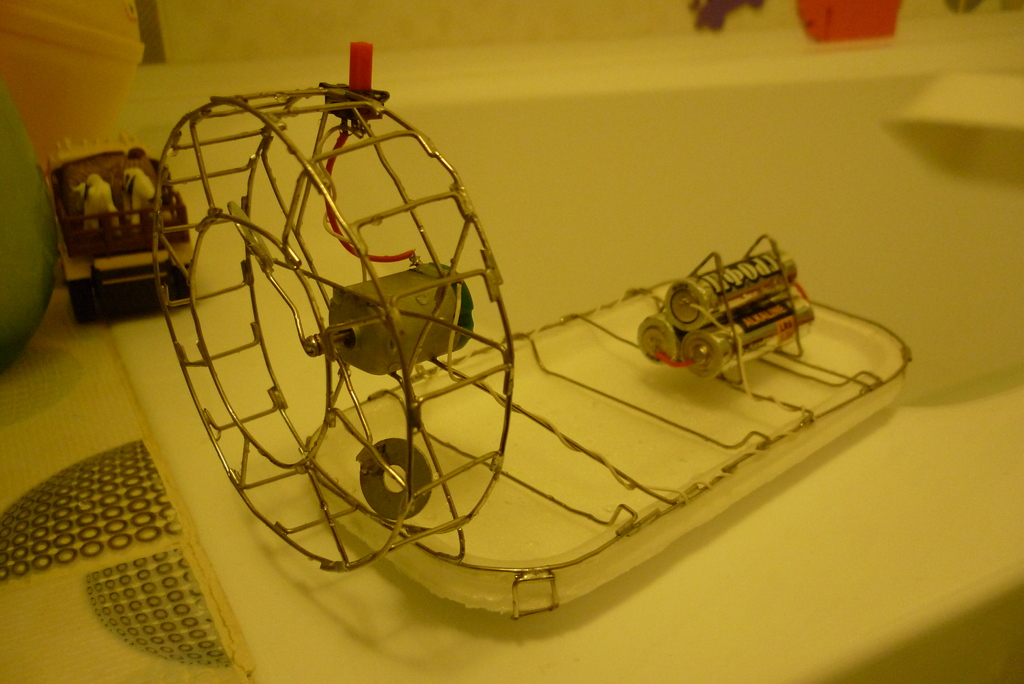

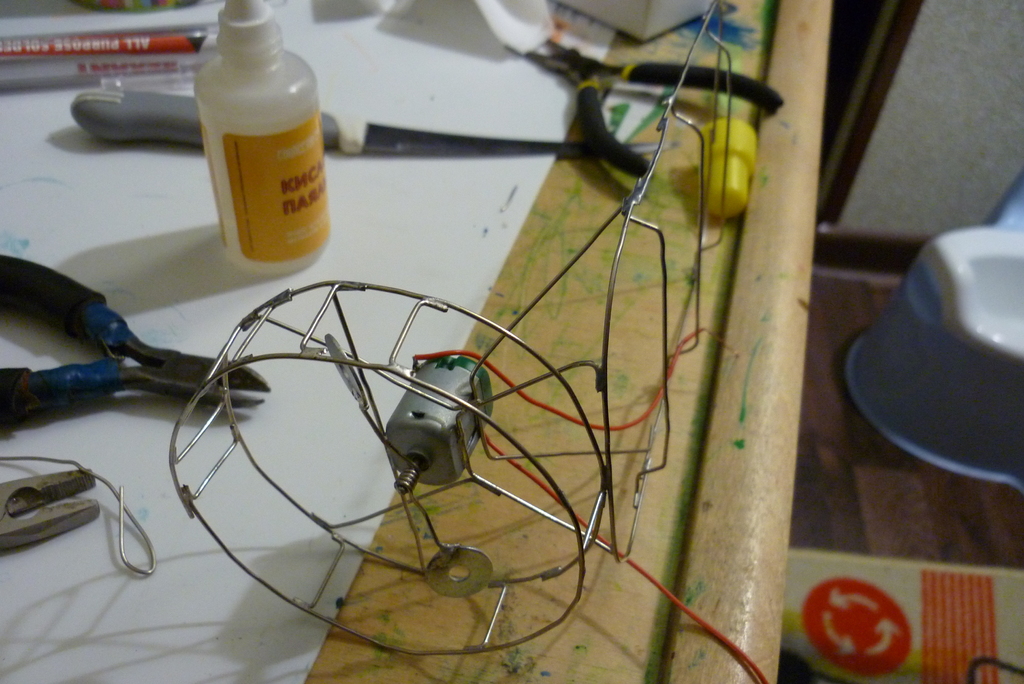

Аэролодка. Лопасти на пропеллере потом поменял на более эффективные из жести.


Добавлено спустя 7 минут 4 секунды:
Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..

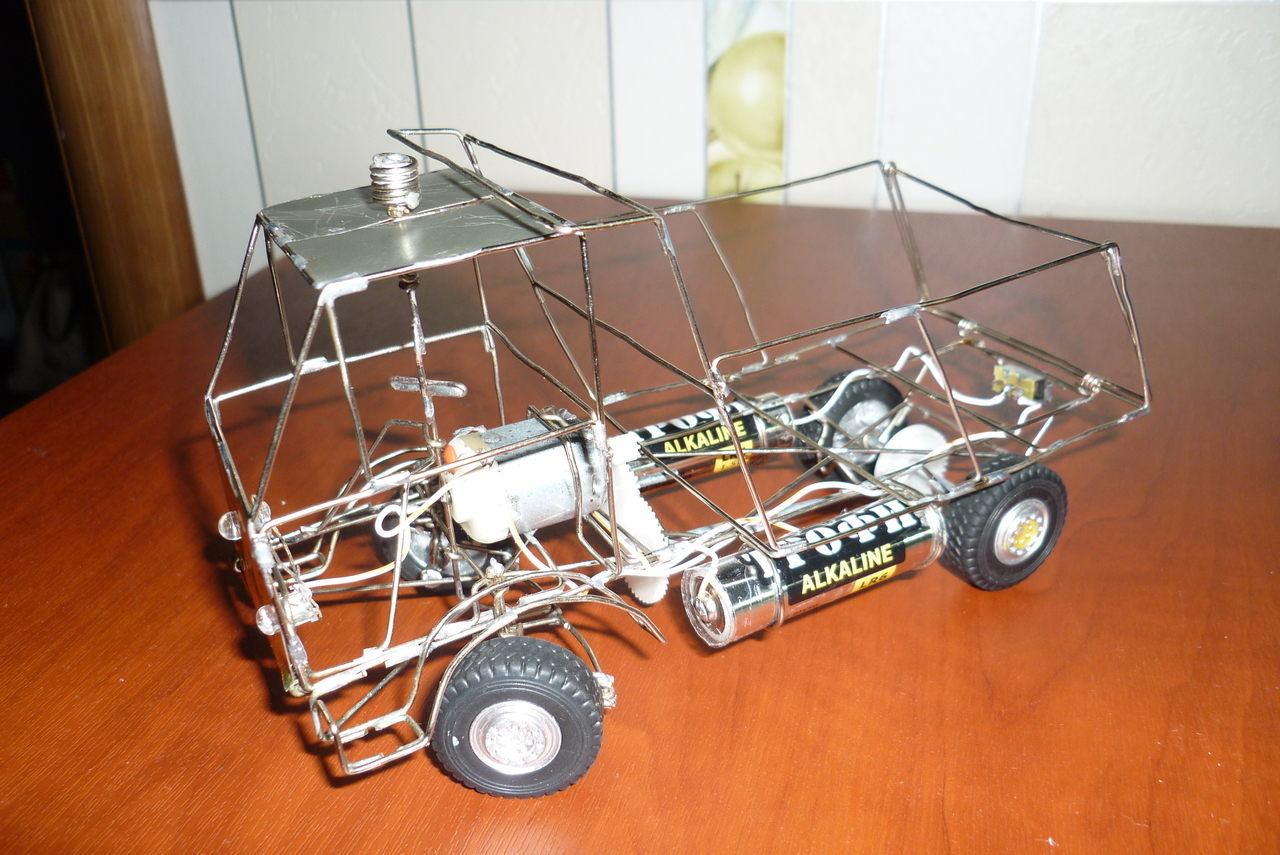

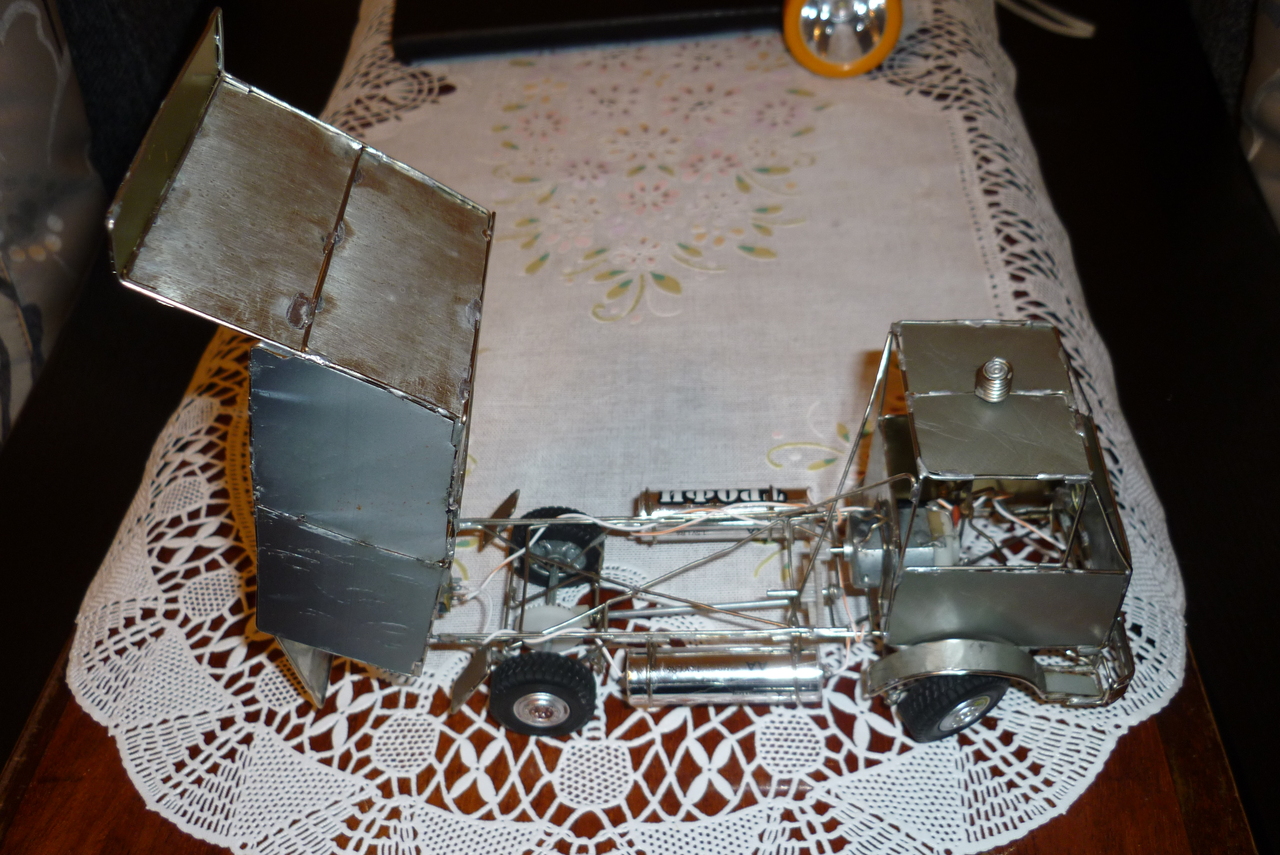

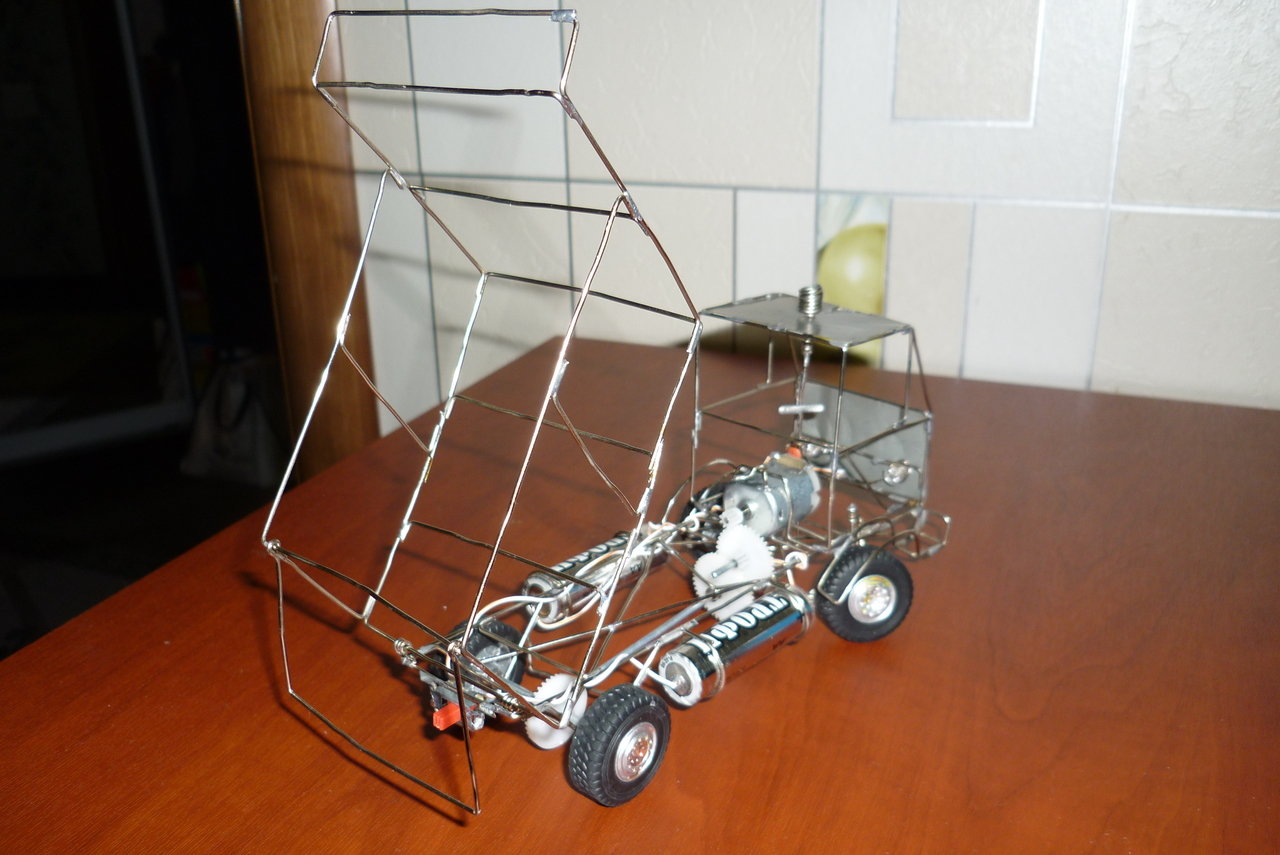

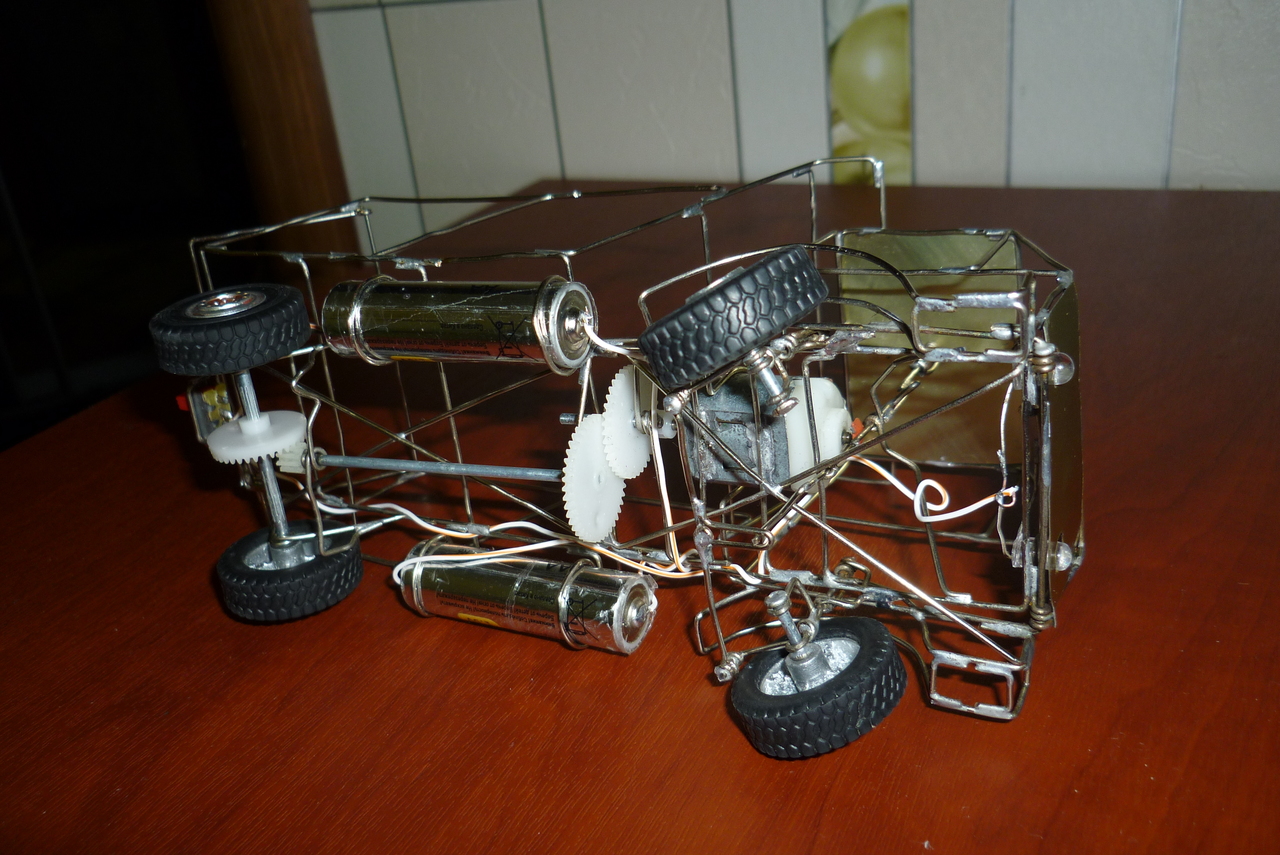

Камазик. Передние колеса поворачиваются, фары горят зеленым :)


Надеюсь кому-то пригодятся идеи.
Вложения
Аватара пользователя
Линден

Сообщения: 22
Зарегистрирован: 27 сен 2014, 23:21
Откуда: Рязань
прог. языки: C#
