Re: Подсветка а-ля Ambilight

Сообщение k34Nex » 28 сен 2009, 17:15

попутно вопрос к программерам-не поделется ли кто инфой, как из visual c++ залезть в директх и посмотреть что выводится на экран, а не только в окно программы. Как рисовать в окошке цвета, фигурки, ясно,а вот где искать, что выводится на экран в целом?...
k34Nex

Сообщения: 2
Зарегистрирован: 27 сен 2009, 18:37
Откуда: Moscow

Re: Подсветка а-ля Ambilight

Сообщение jarre » 08 окт 2009, 08:29

Осмелюсь спросить у автора, когда же появится обновленная софтинка?
Хочется более гибкой настройки (заданиче расположения и числа маркеров "снятия цвета", порог захвата цвета (а то на текущий момент большинство фильмов светят белым фоном), сохранение настроек), режим цветомузыки понравился - думаю стоит его довести до ума, и может добавить режимы разных программируемых спец-эффектов по сценарию.
Ну и чуть большее быстродейтсвие не помешало бы. :)

PS. смотрел ролики альтернативных разработок - увы, там более адекватное реагирование на картинку. Хочется такое же на этой базе получить.

PPS. спасибо автору за разработку и с нетерпением жду развития :beer:

PPPS. Если кому нужно - могу выложить свою разводку (SL) блоков светодиодов "пиранья". Каждый блок имеет по 1 группе из 6 красных светодиодов, и по 2 группы из 3 светодиодов (синий и зеленый). Такая группировка расчитана на 12 вольт.
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 08 окт 2009, 08:52

k34Nex :ROFL: ааааааааааааааааа, пат сталом :crazy: задай нормально вопрос, хотябы уточняй тебе нужен просто битмап определённого экрана или сразу всех экранов или еще что-то. а то трактовать вопрос можно ой как по разному
Последний раз редактировалось Angel71 08 окт 2009, 22:45, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение Stalker_roboforum » 08 окт 2009, 15:43

jarre писал(а):Осмелюсь спросить у автора, когда же появится обновленная софтинка?
Хочется более гибкой настройки (заданиче расположения и числа маркеров "снятия цвета", порог захвата цвета (а то на текущий момент большинство фильмов светят белым фоном), сохранение настроек), режим цветомузыки понравился - думаю стоит его довести до ума, и может добавить режимы разных программируемых спец-эффектов по сценарию.
Ну и чуть большее быстродейтсвие не помешало бы. :)

PS. смотрел ролики альтернативных разработок - увы, там более адекватное реагирование на картинку. Хочется такое же на этой базе получить.

Посмотри мои сообщения в этой теме по ссылкам
viewtopic.php?f=35&t=1650&start=225#p118419
viewtopic.php?f=35&t=1650&start=225#p110417

Вкраце - в качестве софтины на компе возьми Boblight, и возьми прошивку для МК из вложенного мной архива. В ней изменен протокол обмена с компом на такой, который понимает Boblight. Железо насколько я помню можно и оригинальное взять (можно в исходнике проверить на каких портах меги каналы вывода висят и перекомпилировать под свои нужды) А уж у него возможностей для регулировки выше крыши, да и вообще имхо лучшая софтина из тех, что я видел для амбилайта.
Stalker_roboforum

Сообщения: 16
Зарегистрирован: 24 июл 2009, 14:09
Откуда: Россия

Re: Подсветка а-ля Ambilight

Сообщение jarre » 09 окт 2009, 12:41

Спасибо,попробую перепрошиться. По выводам посмотрел - схемы совпадают.
Вопрос по фьюзам, как и в оригинальной прошивке все выставить в "1"?

Вкраце - в качестве софтины на компе возьми Boblight, и возьми прошивку для МК из вложенного мной архива. В ней изменен протокол обмена с компом на такой, который понимает Boblight. Железо насколько я помню можно и оригинальное взять (можно в исходнике проверить на каких портах меги каналы вывода висят и перекомпилировать под свои нужды)
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение Stalker_roboforum » 09 окт 2009, 21:22

Да, фьюзы все точно такие же.
Stalker_roboforum

Сообщения: 16
Зарегистрирован: 24 июл 2009, 14:09
Откуда: Россия

Re: Подсветка а-ля Ambilight

Сообщение jarre » 12 окт 2009, 15:16

Да, фьюзы все точно такие же.


Прошил вашу прошивку.

1) У меня кварц чуть отличается от оригинального, у меня 14,31818 МГц (с этим кварцем прекрасно работает первоначальная разработка Александра).
2) Схема оригинальная, с выходами на ULN2803.
3) Копирую конфиг "atmo.conf" в "boblight.conf". Запускаю boblightd.exe + boblight-getpixel.exe: Схема никак не реагирует
4) Если в конфиге (бывший atmo.conf) удалить строку "prefix FF" - то при запуске через пару секунд вспыхивают все светодиоды, и система реагирует на цвета экрана (более плавно чем в версии Александра, слегка заторможенно), но освещение не соответсвует экрану. И через некторое время программа вылетает с надписью "com1: Permission denided". Светодиоды при этом замирают на той стадии, перед которй программа вылетела. Повторный запуск возобновляет работу, перезапуск МК не требуется.
5) Изменение строки "rate 38400" в конфиге на "19200" ни к чему не приводит - светодиоды не горят, программа не вылетает, ничего не происходит.

Помогите наладить все это. Подозреваю что дело в "неправильном кварце", просьба подправить прошивку под мое значение. И неверная настройка конфига (что брать за основу, что изменять)?

Очень надеюсь на вашу поддержку.
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение jarre » 14 окт 2009, 17:23

Разобрался опять сам.. :roll:
Прошивка от Stalker_roboforum рабочая.
Дело не в кварце, работает и с моим, отличным от оригинала (но для надежности заменил на 'правильный').
Неверно работало из-за конфига софтины "boblight". Для того чтобы вся эта солянка (железо - Александра, прошивка - Stalker_roboforum, софт - boblight) заработала нужно в софте использовать конфиг "atmo.conf", но в нем подправить каналы (у нас их 3/4), удалить "центральный" канал из файла. После этого все замечательно работает.
Работает при скорости порта 38400, на меньших значениях - темнота, не реагирует схема. на 57600 и выше - неадекватно работает.

Александр, подправь свой софт под протокол atmo/boblight :oops: Плиз! Очень режим цветомузыки понравился. Да и лучше будет если все унифицированно будет, что хочешь - то и используешь.
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение jarre » 15 окт 2009, 09:18

2Stalker_roboforum:

Подскажи, как правильно настроить софт Atmolight (atmoWin_0.45.zip) для win? Не получается. Boblight с конфигом atmo работает, а родная софтина atmowin - нет. ДА еще на немецком все, не понятно. Если просто наобум в настройках лазать дергать ползунки- некторые каналы загораются, гаснут, иногда оно зависает (не реагирует на ползунки). не понимаю в чем дело. :(

Захотел другой софт, потому что boblight для win иногда все же вылетает с надписью "com1: Permission denided", в большинстве случаев крах программы происходит на старых MPEG записях, на некоторых MKV контейнерах и очень редко на AVI. Видимо софт не вылизан еще :(

И еще все же непонятно почему твоя прошивка работает при значении порта 38400 - это так задуманно?
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение Stalker_roboforum » 25 окт 2009, 22:21

Подскажи, как правильно настроить софт Atmolight (atmoWin_0.45.zip) для win? Не получается. Boblight с конфигом atmo работает, а родная софтина atmowin - нет. ДА еще на немецком все, не понятно. Если просто наобум в настройках лазать дергать ползунки- некторые каналы загораются, гаснут, иногда оно зависает (не реагирует на ползунки). не понимаю в чем дело.

Если честно - родной софт Atmolight я не пробовал, именно из-за немецкого языка. Да и показалось что он очень тормозной. Подозреваю что в нем надо указать правильное количество каналов, и тогда он будет работать.

Захотел другой софт, потому что boblight для win иногда все же вылетает с надписью "com1: Permission denided", в большинстве случаев крах программы происходит на старых MPEG записях, на некоторых MKV контейнерах и очень редко на AVI. Видимо софт не вылизан еще

Да нет, дело не в софте, может у тебя на компе что-то паралельно к этому ком-порту обращается? Либо преоразователь USB-COM глючит... Такую ошибку он выкидывает если ком-порта нет, либо он занят другой программой. Покрайней мере у меня boblight работает уже несколько месяцев и не сваливается.

И еще все же непонятно почему твоя прошивка работает при значении порта 38400 - это так задуманно?jarre

Ну да, порт микроконтроллера надо ведь на какую-нибудь скорость настраивать. Вот я и указал при создании прошивки 38400. На мой взгляд нормальная скорость. Впрочем можно поменять и перекомпилировать. Кстати, единственное на что может влиять частота кварца - это на скорость ком-порта. При сильном расхождении микроконтроллер не сможет вести обмен с компом.
Stalker_roboforum

Сообщения: 16
Зарегистрирован: 24 июл 2009, 14:09
Откуда: Россия

Re: Подсветка а-ля Ambilight

Сообщение jarre » 29 окт 2009, 11:58

Да нет, дело не в софте, может у тебя на компе что-то паралельно к этому ком-порту обращается? Либо преоразователь USB-COM глючит... Такую ошибку он выкидывает если ком-порта нет, либо он занят другой программой. Покрайней мере у меня boblight работает уже несколько месяцев и не сваливается.


Com-порт у меня настоящий, не через USB.
Выиндовсы менял, везде одинаково. В данный момент стоит win7 - Абсолютно так же вылетает. Вылетает то при открытии видеофайла (не всех и не всегда), или перемотке его может вылететь. Если включить и ничего не перематывать - все работает хорошо до конца фильма :roll: Других устройств и программ обращающихся на com-порт нет. стрянно вобщем это.

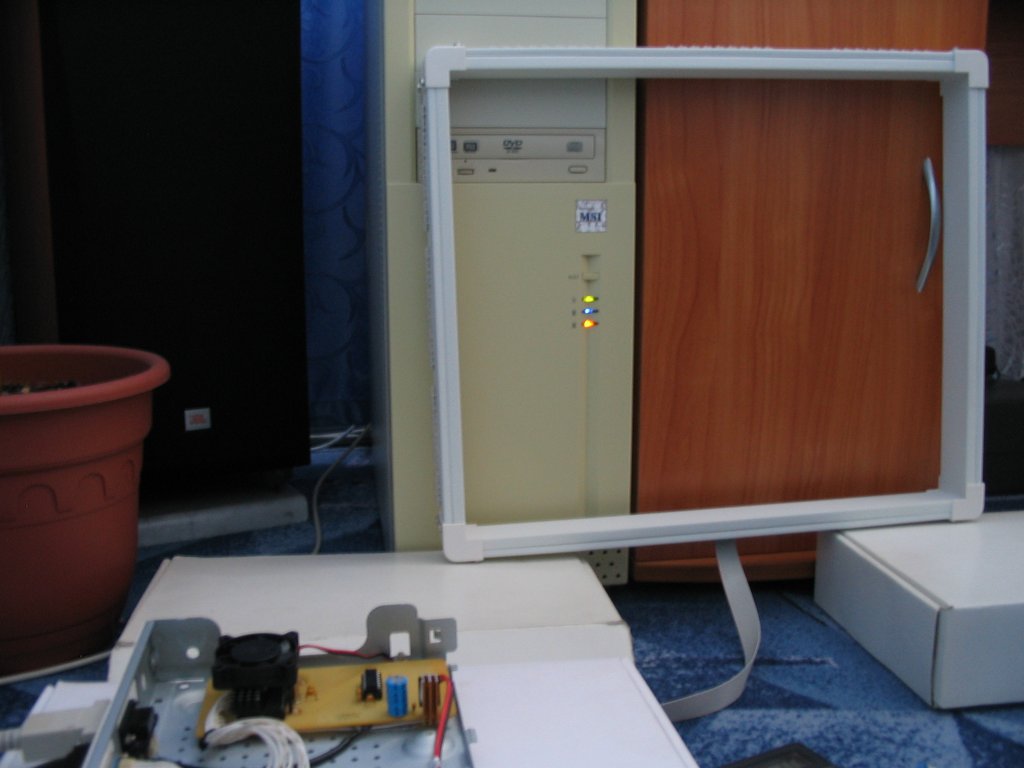

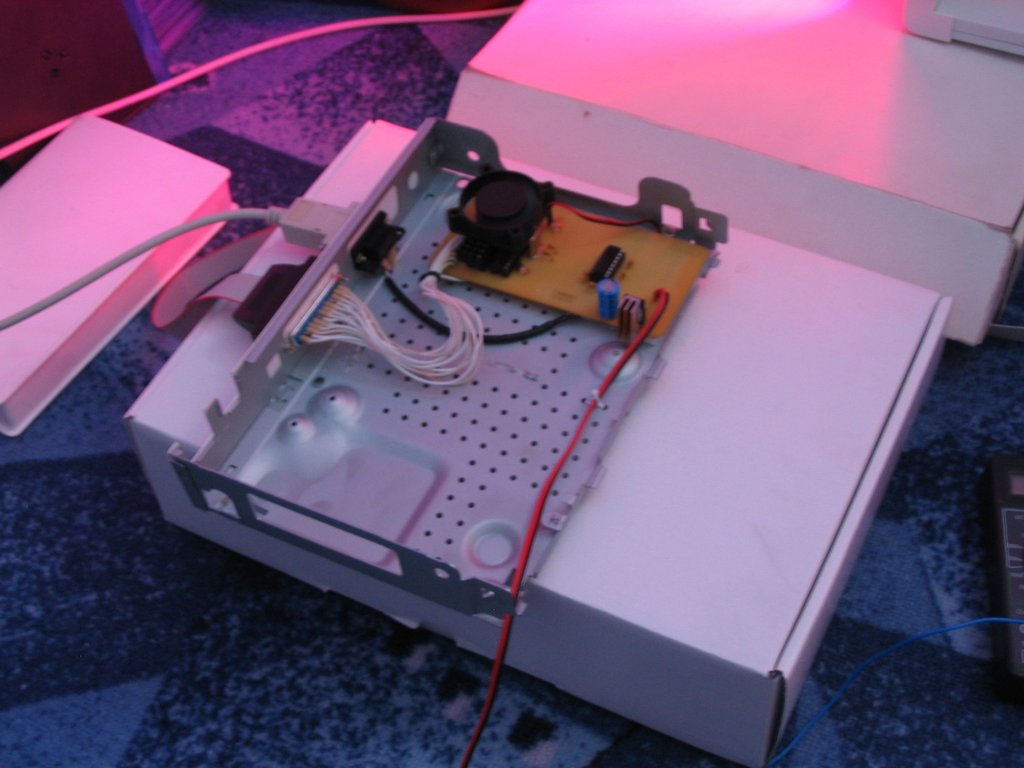

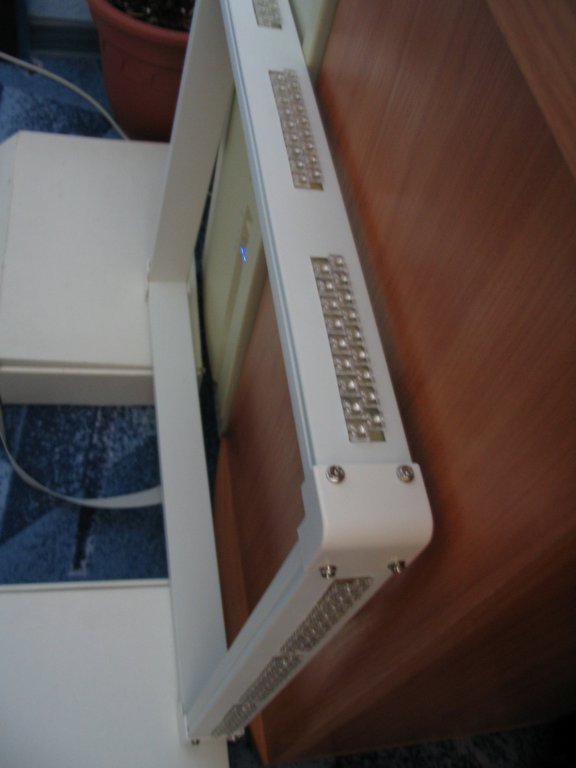

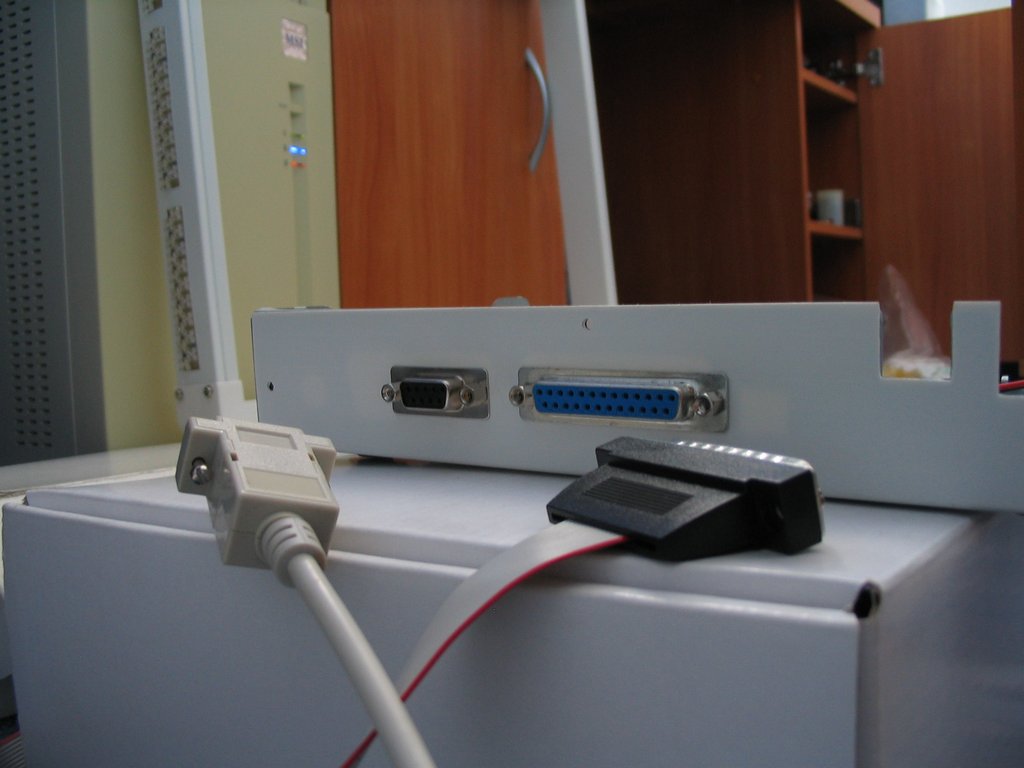

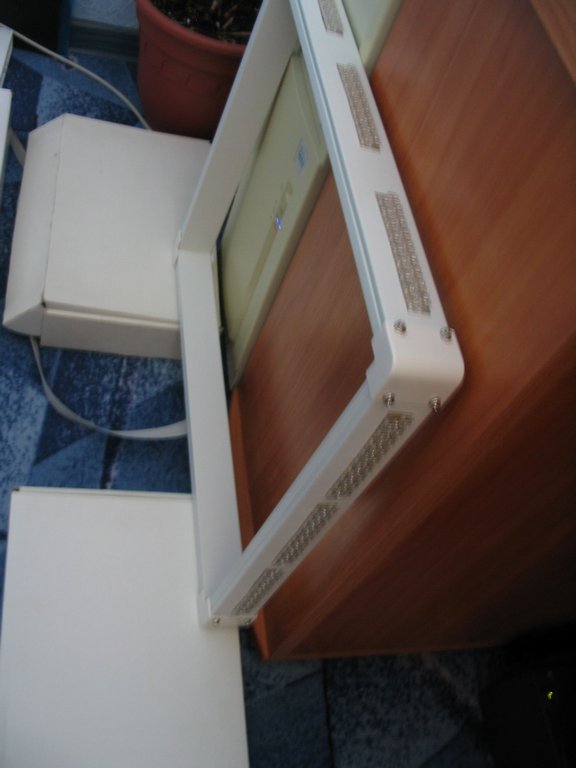

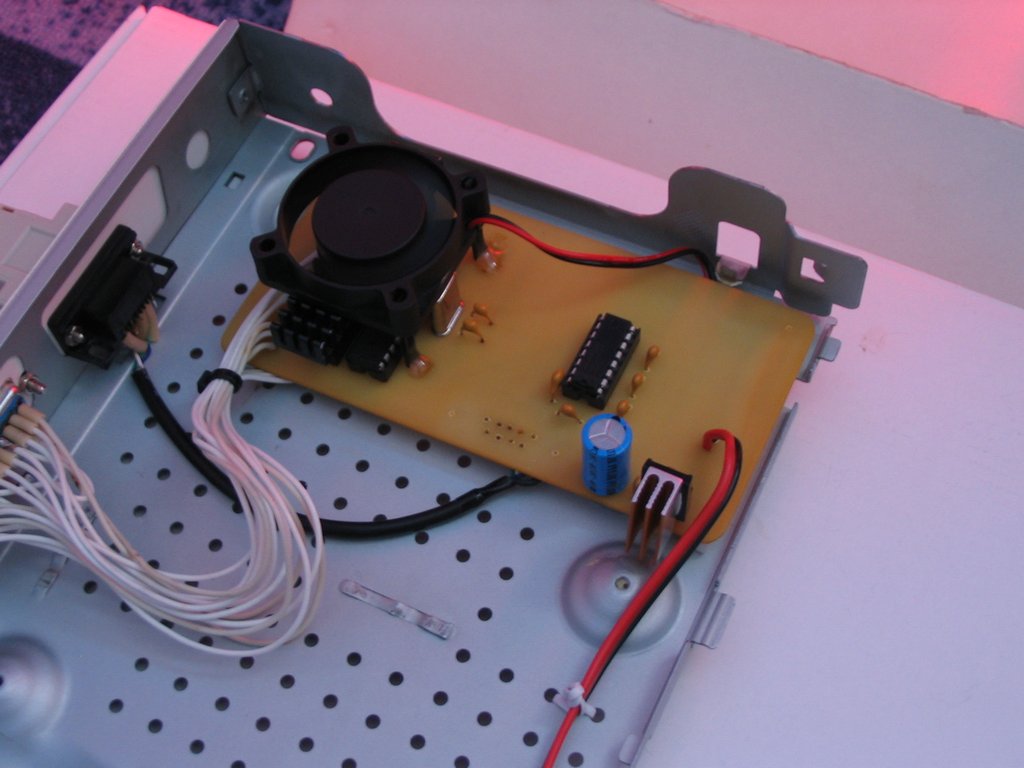

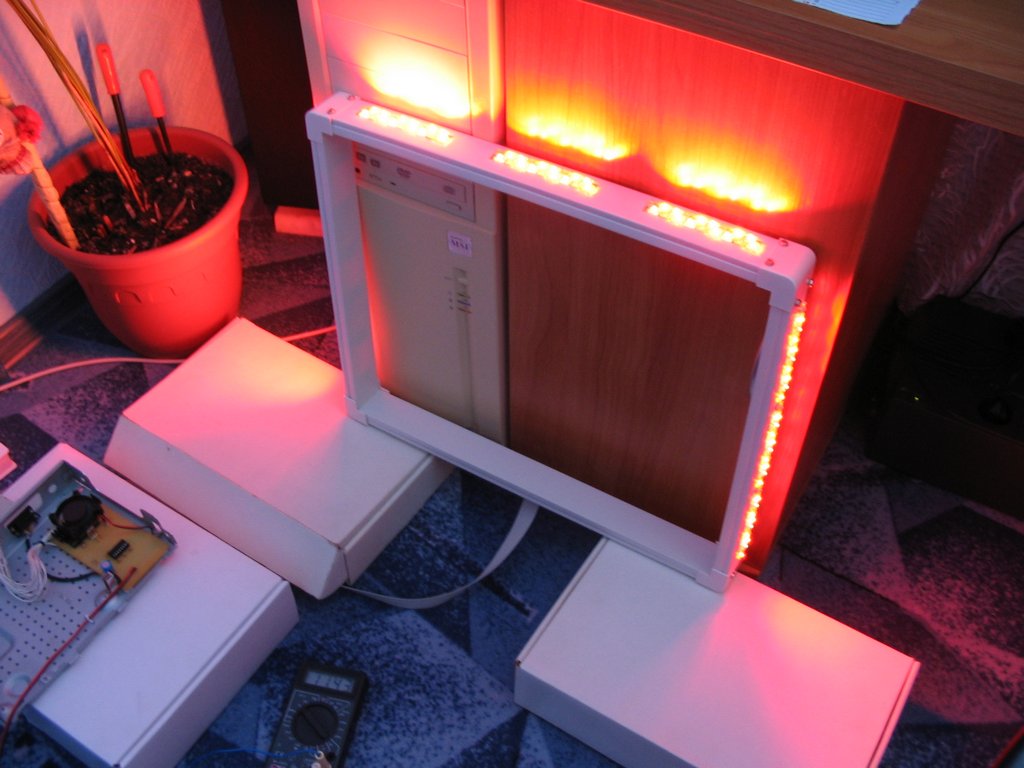

Кому интересно - выкладываю фото. Рамка из кабель-канала, размеры получились 30x42см. Корпус для котроллера - от спутникового ресивера, передняя панель штукатурится и переделывается. Выходные микросхемы без радиаторов страшно греются, с радиаторами тоже, поставил кулер для спокойствия.


Добавлено спустя 26 секунд:


Добавлено спустя 23 секунды:


Добавлено спустя 19 секунд:


Добавлено спустя 18 секунд:


Добавлено спустя 24 секунды:


Добавлено спустя 18 секунд:
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение Master » 29 окт 2009, 12:11

Серьезный подход.
А видео есть?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Подсветка а-ля Ambilight

Сообщение jarre » 29 окт 2009, 19:03

А видео есть?

Как закончу оформление конструкции - видео сделаю.
У меня сейчас проблема, ищу чем питать данную схему, хочу блок питания в корпусе этом разместить - а это проблематично, корпус невысокий. А схема потребляет порядка 1..1,5 ампера :o
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение Vooon » 29 окт 2009, 19:43

Возьми готовый блок для ноута (не рекомендую самому собирать импульсный ПБ).
Либо купи тороидальный трансформатор, у меня лежит такой на ток 3 А (12 В), высотой примерно 30 мм.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3339
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Подсветка а-ля Ambilight

Сообщение Stalker_roboforum » 30 окт 2009, 15:50

2jarre - по поводу вылетов boblight - видимо все-же дергается ком-порт. Недавно пришлось повесить преобразователь на max232 на обычный порт, так вот в момент вытаскивания разъема из ком-порта boblight так же слетает с ошибкой. Может у тебя питания на схему не хватает, и в момент резкой смены картинки (и освещенности) идет такой глюк?
