Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 17 сен 2009, 14:49

Ну так DVI и будет как отдельный модуль для тех кому нужно.
Просто софтовый драйвер сильно есть ресурсы и с ним уже не погонять в крутые игрушки...

И уж конечно там будет не atmega... :wink:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение jarre » 21 сен 2009, 12:07

Подскажите, в чем может быть причина неработоспособности собранного устройства?
Собрано по последней схеме, но кварц вместо 14,7456мГц использовал на 14,31818мГц, может ли он влиять на работоспособность?

При подаче питания все каналы погашены. При запуске программы и выборе любого режима сразу загораются два светодиода на первом канале (на третьем светодиоде пониженное напряжение - не загорается), все остальные каналы по нулям. При этом этот первый канал как включился - так и горит, на регулировки не реагирует никак, гаснет только по выключению питания.

Прошу вашей помощи, спасибо.
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 21 сен 2009, 17:21

Да, с такой разницей в частоте скорее всего нормально работать не будет. Ищите кварц...
Также советую проверить питание, т.к. что происходит с третьим светодиодом мне пока не понятно.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Duhas » 21 сен 2009, 18:25

там видимо ШИМ с маленькой скважностью....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подсветка а-ля Ambilight

Сообщение executer » 22 сен 2009, 16:11

а здесь проскаивала тема "Видеорегистратор" на атмеге и ОЗУ оцифровка с видеовхода. Нет ли подобных АЦП только чтобы в цвете выдавали? Или можно ее к VGA подключить, чтобы сначала R потом G потом B оцифровывла... но наверно бред получится. 10-20 Гц обновления не вытянет атмега.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 22 сен 2009, 19:12

Зачем цифровать VGA когда есть уже цифровой DVI? :wink:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение executer » 22 сен 2009, 23:41

ИМХО за тем что меня немного стремает масштаб проекта для работы по DVI. там уже и до самодельного монитора недалеко. Да и к телеку не подрубишся
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 22 сен 2009, 23:49

Стремать должна работа с 3мя шустрыми АЦП одновременно... :ROFL:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение blindman » 23 сен 2009, 06:01

А чего страшного? Разрешение большое не нужно, 3 сигнала цвета на входы АЦП завести через интегрирующие цепи и цифровать потихоньку.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 23 сен 2009, 12:01

Нужно хотя-бы успеть отхватить лево право и центр каждой строки...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение blindman » 23 сен 2009, 12:35

И сколько точек надо?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Подсветка а-ля Ambilight

Сообщение jarre » 23 сен 2009, 17:29

Кварц заменил на "правильный", заодно сходил обновил прошивку на "Ambilight_1_2_fixed_14745.hex", в результате все перестало работать, вообще :)
Т.к. своего программатора не имею, то приходится в дальний путь ходить прошиваться. Может кто знает, что и где нужно установить, какие галки отметить и куда жать в программаторе 'AUTOPROG' (как сказал хозяин программатора - он работает только с родным софтом, поэтому попробовать что-либо другое не можем). И какую прошивку брать из последних, эта "fixed" рабочая?

Спасибо

jarre писал(а):Подскажите, в чем может быть причина неработоспособности собранного устройства?
Собрано по последней схеме, но кварц вместо 14,7456мГц использовал на 14,31818мГц, может ли он влиять на работоспособность?

При подаче питания все каналы погашены. При запуске программы и выборе любого режима сразу загораются два светодиода на первом канале (на третьем светодиоде пониженное напряжение - не загорается), все остальные каналы по нулям. При этом этот первый канал как включился - так и горит, на регулировки не реагирует никак, гаснет только по выключению питания.

Прошу вашей помощи, спасибо.
Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение jarre » 25 сен 2009, 17:08

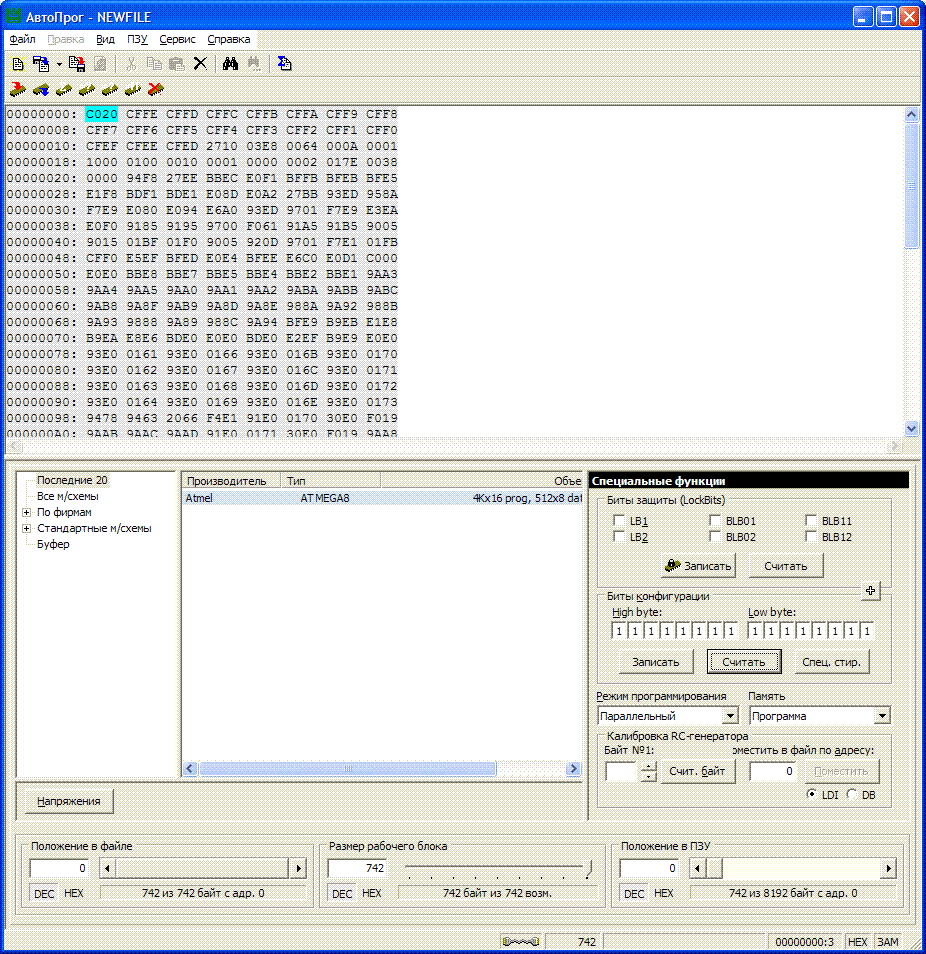

Вот окно автопрога, где я что не так отметил? Не работает схема, в данный момент после включения питания на первых трех выходных ногах выходной микросхемы относительно земли +3.6 вольта, на остальных ножках по нулям. На команды программы никак не реагирует.
Для проверки работоспособности шью Ambilight1_2.hex, кварц 14,7456мгц.

Аватара пользователя
jarre

Сообщения: 29
Зарегистрирован: 21 сен 2009, 12:00
Откуда: Екатеринбург

Re: Подсветка а-ля Ambilight

Сообщение jarre » 26 сен 2009, 11:58

Разобрался сам.
Заработало после того как сделал следующее:
1) Установил биты конфигурации HIGH=0, LOW=1. Записал эти значения, очистил ПЗУ.
2) Прошил ПЗУ нужной прошивкой.
3) Установил биты конфигурации HIGH=1, LOW=1. Записал эти значения.
Если сразу все биты концигурации ставить в "1" до или после прошивки - схема не работает.

Теперь задача найти трехцветные (ну или просто обычные) яркие светодиоды, которые есть не только в каталогах, но которые можно приобрести. Может кто подскажет конкретные модельки?
