Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 28 мар 2010, 19:29

Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 31 мар 2010, 19:16

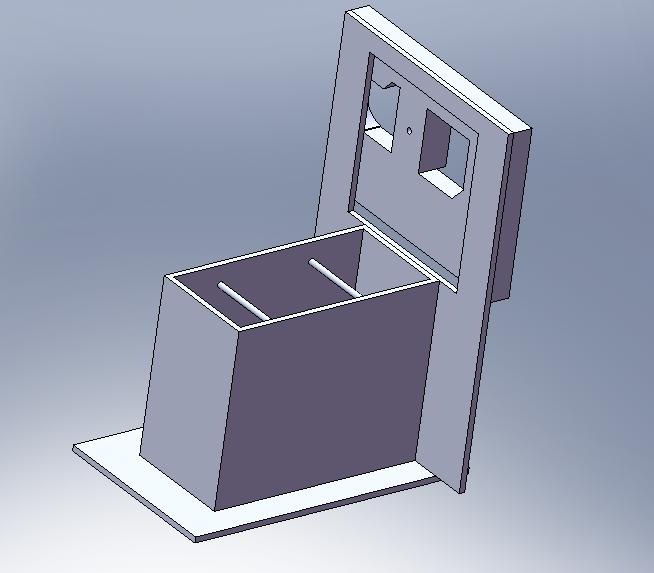

Набросал кое что: рабочий объем, крепежная пластина и часть CD-ROMа
Вложения
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 15 апр 2010, 14:44

Помогите запустить ШД: управляушая плата мега8 и л298н, двигатель сдрома, фото приведено выше. Немогу справится с программкой, сначало подовал на каждый по отдельности выыод, сигнал - движок немного напрягался но не куда не крутился.
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 16 апр 2010, 07:50

часть кода:
while(1){
PORTB.0=0; //B3
PORTB.2=1; //B1
PORTB.4=0; //A1
PORTB.5=1; //A2
delay_ms(100);
PORTB.0=1;
PORTB.2=0;
PORTB.4=0;
PORTB.5=1;
delay_ms(100);
PORTB.0=1;
PORTB.2=0;
PORTB.4=1;
PORTB.5=0;
delay_ms(100);
PORTB.0=0;
PORTB.2=1;
PORTB.4=1;
PORTB.5=0;
delay_ms(100);
}
Что не так?
Делал по табличке из даташита на движок.

Добавлено спустя 50 секунд:
Вот этот даташит:
Вложения
pl15s020.zip
(74.01 КиБ) Скачиваний: 0
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 24 апр 2010, 16:20

Работает :)
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 24 май 2010, 19:58

Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - дипломный проект бакалавра.

Сообщение MegaBIZON » 24 май 2010, 20:43

непонял...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 25 май 2010, 10:05

Сейчас расскажу: Вообщем после завершения первой версии устанивки и ее проверки, она показала не слишком хорошую работу в плане механики. Были достаточно немалые люфты и на одном из механизмов слетала шестеренка...
После принятия решения о переделки аппарата, так же подумали о его усовершенствовании.
К новой машине были добавлены: дополнительный объем для жидкости который больше рабочего в несколько раз, два насоса для перегонки жидкости между дополнительным и рабочим объемами, воздушный насос для обогащения кислородом жидкости в дополнительном объеме.
Последние два ролика - это проверка работоспособности частей нового аппарата. Последний ролик это как раз автоматическое заполнение жидкостья рабочего объема из дополнительного резервуара.

Что то вроде этого.
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 26 май 2010, 16:33

Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - дипломный проект бакалавра.

Сообщение galex1981 » 26 май 2010, 21:51

Отличная штука! Зачот :good:
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: CiSi - дипломный проект бакалавра.

Сообщение MegaBIZON » 26 май 2010, 22:03

А я всёравно не догнал, чё это за бульбулятор :pardon:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: CiSi - дипломный проект бакалавра.

Сообщение Ворон » 28 май 2010, 13:45

это точно не попытка прототипирования электро-эрозионной установки?с принудительным объменом жидкости?))а то уж больно похоже :good: фильтра не хватает для улавливания частиц от обработки и собственно самого разряда на обрабатываемую деталь)))а электрод на каретке- отрезной уже шевелится))
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: CiSi - дипломный проект бакалавра.

Сообщение CiSi » 31 май 2010, 22:17

Ворон писал(а):это точно не попытка прототипирования электро-эрозионной установки?с принудительным объменом жидкости?))а то уж больно похоже :good: фильтра не хватает для улавливания частиц от обработки и собственно самого разряда на обрабатываемую деталь)))а электрод на каретке- отрезной уже шевелится))


Нет это совсем не то, хотя если к примеру вместо катода поставить хотябы лазер от сидирома, то уже начнет вырисовываться что то похожее.

Дополнительный объем служит для смены жидкости в основном, так как в нем она под действием разряда нагревается. Так же в дополнительном - жидкость насыщается кислородом, этим занимается воздушный насос (бульбулятор). На счет фильтра то же подумывал, но так и не поставил из-за нехватки времени, да и некуда его там ставить. В качестве фильтра хотел использовать топливный фильтр от авто.
Сегодня отнес аппарат в универ, скоро будет и разряд, а вообще планируем сделать отдельный источник разряда чтобы установка была полностью автономной.
Аппарат служит не для вырезания узоров и различных деталей, а для поверхостной обработки материала с целью увеличения его смачиваемости, в нашем случае это полиэтеленовая пленка.

Добавлено спустя 1 час 3 минуты 29 секунд:

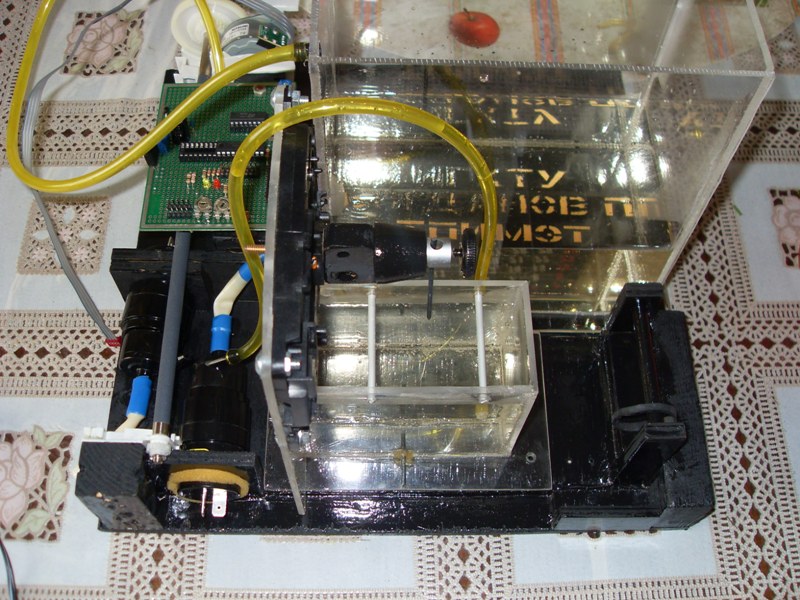

Общий вид
Вложения
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - проект

Сообщение CiSi » 04 июн 2010, 18:04

Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: CiSi - проект

Сообщение MegaBIZON » 04 июн 2010, 19:18

Я и по сей день нихрена не понял, что это за коллайдер (только не начинайте мне это опять объяснять - всёравно не пойму), но выглядит очуменно - алхимики курят зелёный бамбук :-D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
