Для сортировщика рентгеновского.
В общем дело было так:
Умножитель находится в заливке. К ШИМу он восприимчив чуть менее чем никак, так что нужно управлять напряжением.
Для этого был сделан управляемый источник 0-300В - на TL494 и полумосте, управлялся ЦАПом. С него напряжение рубилось в меандр на еще один транс, который выдавал 0-3000В. Транс пропитанный. С него уже в умножитель.

Основные трудности были с током - все-же 50 Вт сделать не так то просто - 2 мА из умножителя высосать надо. Да и трубкой управлять надо - ток в ней создается накалом, тут нужны PID-регуляторы. Ну и стабильность всех параметров нужна была космическая...

Первые опыты, сейчас конечно же все переделывается и приводится в надлежащий вид.

В продолжении темы. все эти автомобильные катушки маломошьный, нам надо добиться мощности около 300Вт.
Намотал трансформатор из строчника: в первичке 17 витков, во вторичке 670 виткав. генератор прежний на авр-ке.
Осталось собрать раскачивающую силовую часть. На первичку планирую подавать 310В. "Силовую" часть наверное лучше сделать по мостовой схеме на мосфетах irfp460 и драйверах ir2104. насколько правильный выбор?

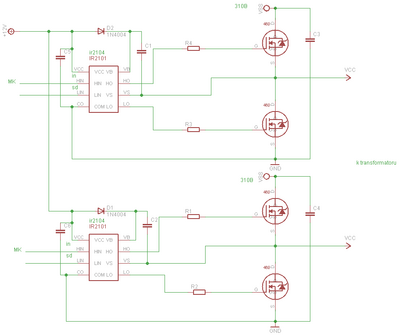

вот предварительная схема:

вы только поосторожнее на таких напряжениях с 300Вт...

Напряжение пробоя должно быть в пределах 8-10 кв, но это при межэлектродном расстоянии 10мм. после пробоя напряжение падает до ~2кв, при этом напряжении хотим добиться тока 150мА.
А что скажете по схеме? Что в ней неправильно, если все, то как должно быть? Как с помощъб мк управлять такой схемой? шим на входы in подать, а что на sd?

шатдаун притянуть куда положено, или на ногу мк/защиты...

ИНы один прямо на шим, второй через инвертор.. мертвое время в драйверах встроено? не помню уже..

Пс а для чего это все, если не секрет ? )

конечно не секрет уже лет как 20-30 если не больше. Известно что с помощъю разряда при атмосферном давлении\ плазмы - можно модифицировать поверхность разричных материалов прививая им различные свойства. плазменные установки имеют достаточно большие размеры, а также вакуумную систему, которая стоит очень дорогого удовольствия. вот по этому и не только, мы решили разработать свой БП способный зажигать тлеющий разряд при атмосферным давлением.
Этот бп должен подключаться к ранее собранной становке. все это научная работа, которая пока не имеет ни какого комерческого эначения.

Мнда... 1A * 12000B = 12КВт...
По-моему это трансформатор с заводской подстанции надо..

300Вт, ет 12000В 25 mA


25кГц - это маленький магнитопровод но ферритовый

догадывался что будет такой вопрос\ответ. Такая мощность (12кВт) не к чему, разряд пробивается при 10кВ и выше при межэлектродном расстоянии в 10мм и ток там будет буквально несколько микроампер. После пробоя разрядадля для стабильного его горения надо всего 2кВ (после пробоя уменьшаем входящюю на первичку трансформатора амплитуду).

Пробой можно конденсатор + индуктивностью организовать,по аналогии поджога ламп в фото вспышках.
Запасаем в индуктивности энергию и разрываем цепочку, но здесь ключ нужен хороший, либо диодный столб высоковольтный, да и катушку длиннее растояния дуги, чтобы схема себе дугу не устроила где не надо. Еще можно в сторну "трансформатора теслы", куча видео на ютубе где дугой музыку играют... мож оттуда что взять

И если я не путаю во всех промышленных установках есть кусок схемы поджога дуги и кусок поддержания... может потомучто конструктивно дешевле и прощще, оттуда что срисовать...

То есть получается LC цепочка? А на трансформатор тесфы несмотрелся уже

Добавлено спустя 34 минуты 15 секунд:

Duhas писал(а):ИНы один прямо на шим, второй через инвертор.. мертвое время в драйверах встроено? не помню уже..

Значение инвертора я правильно понял?

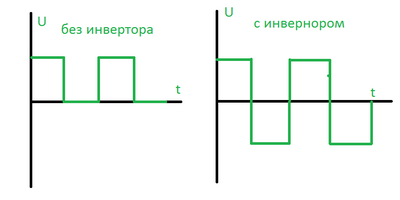

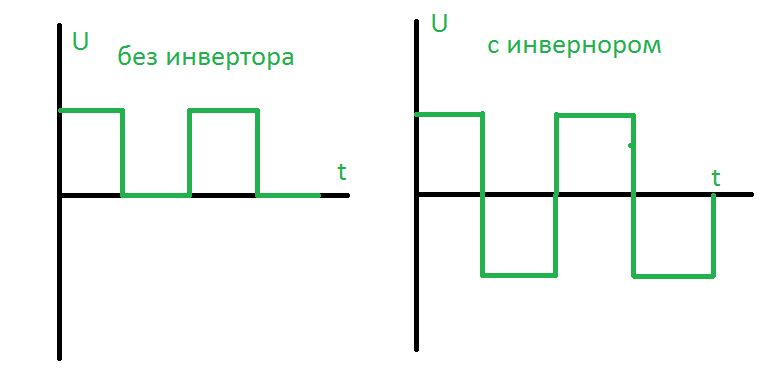

нет, под инвертором имелось ввиду обычное лог. НЕ.. т.е. либо микросхемка какой нить 74 серии или вообще ключик на транзисторе... чтобы ИНы драйверов дергались в противофазе

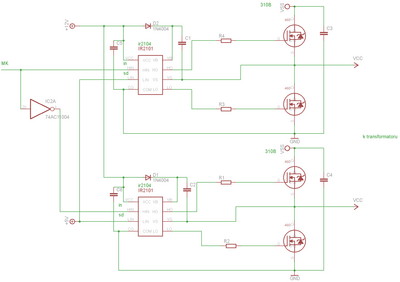

Вот так?

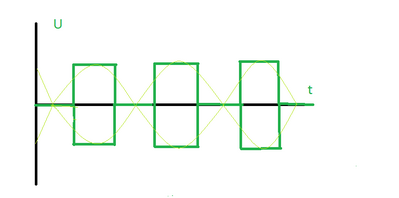

да, только оба канала будут выше 0 по потенциалу.. просто пока 1 сигнал в 0, второй в 1 и наоборот..

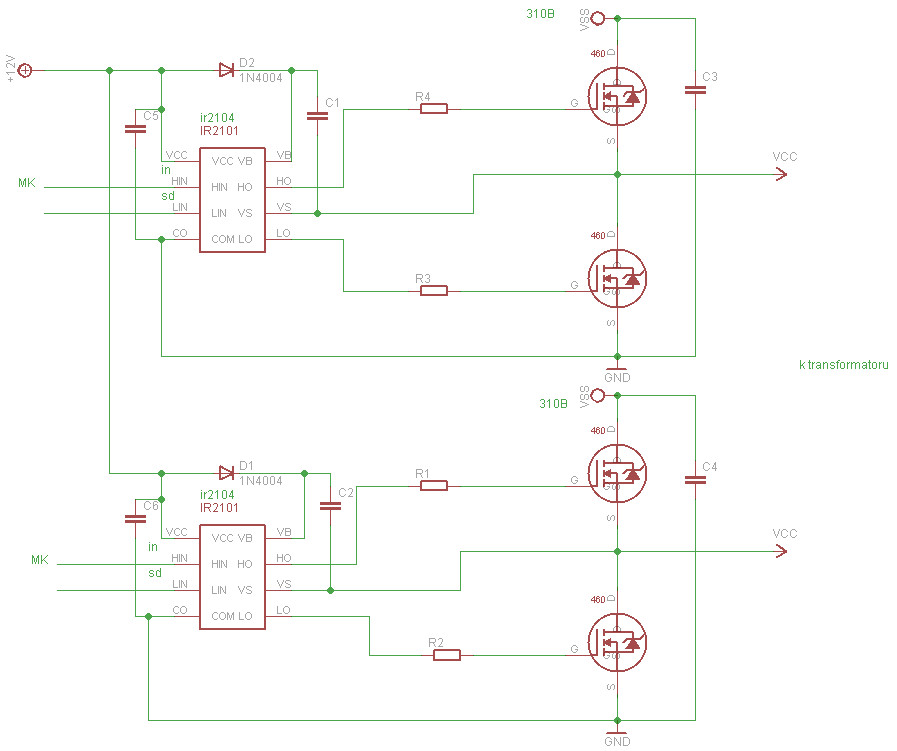

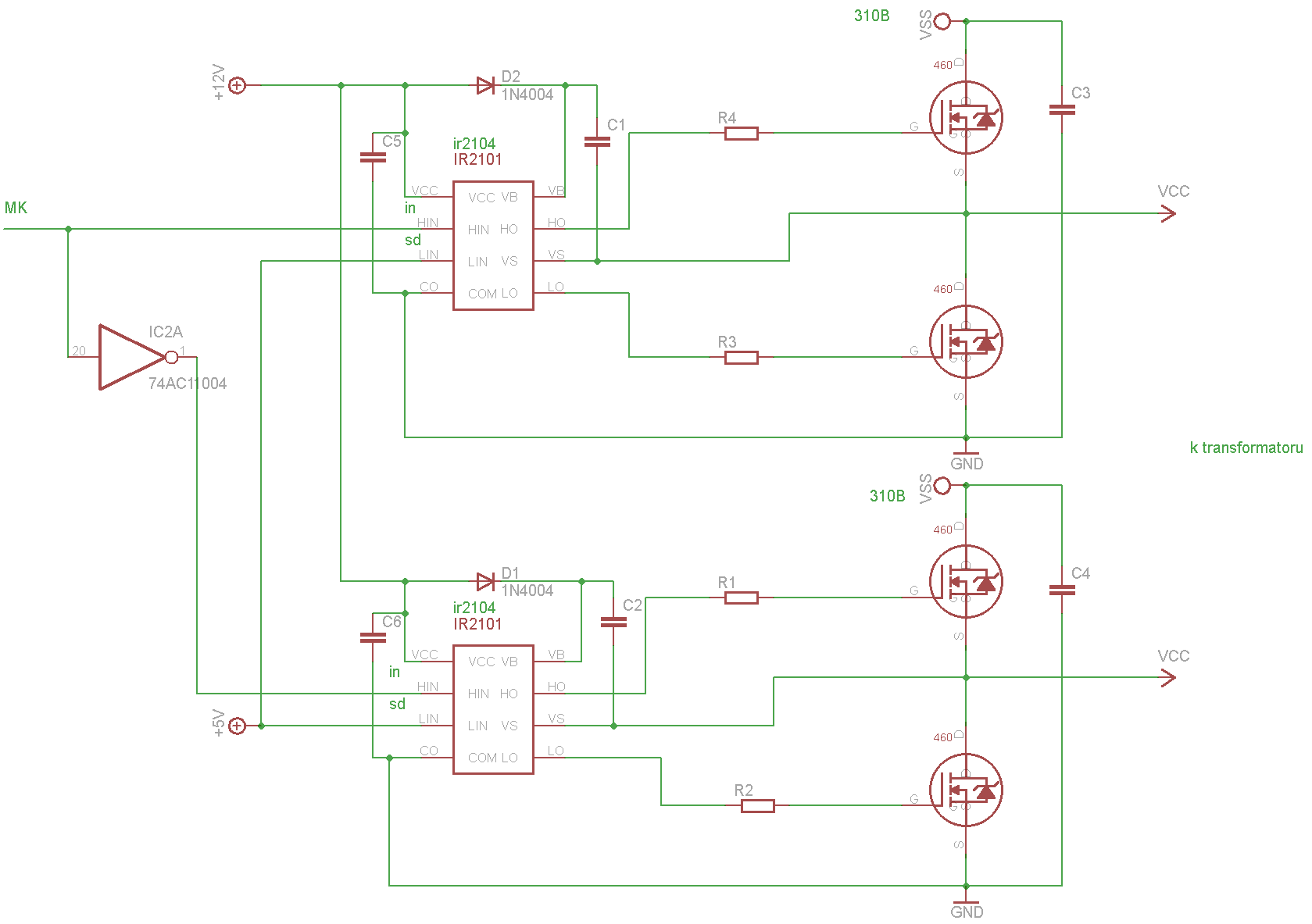

Немного поправил схему.
Смогут ли драйвера ir2104 нормально раскачатьтакие мосфеты как irfp460?
