Re: ALS. Разная мелкая электроника.

Сообщение ilalexey » 26 дек 2016, 20:05

ALS писал(а): это когда дорожка с одной стороны платы переходит на другую. С помощью отверстия,

Так когда бывают, как выходишь из ситуаци?
Супер трюк, химия или как всегда заклёпкой?
Аватара пользователя
ilalexey

Сообщения: 3096
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 26 дек 2016, 20:30

Если плата относительно большая - да, заклепками (отрезками провода 0,3мм).
А если мелкие (такие были у ламповых наручных часов), тогда заказываю платы с металлизацией отверстий.
На Радиокоте есть отличный спец, делает небольшие платы практически заводского качества.
Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение ilalexey » 26 дек 2016, 20:41

ALS писал(а):На Радиокоте есть отличный спец, делает небольшие платы практически заводского качества.

За 0.1 платки обращаться к спецу не прикольно. Всё в надежде, что химпром спустится до наших нужд.
ALS писал(а):отрезками провода 0,3мм

Проводом делал. Искал многожилку, распушал и клепал с двух сторон. Долго. Ножки от проца быстрей, пусть даже и толще.
Аватара пользователя
ilalexey

Сообщения: 3096
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ALS. Разная мелкая электроника.

Сообщение Dmitry__ » 26 дек 2016, 21:13

А я ушел от всех этих заклепок. Не держат они нормально контакт, вокруг заклепки появляется изолированный контур со временем, приходится все дико заливать оловом. Не нашел обьяснения этому явлению (может разница термич. расширения разных материалов?)
Нашел другой вариант: На одно переходное отверстие делаю 2 отверстия. Дальше - вышивка-макраме обычным проводом. Получается очень быстро - вставил кончик провода в одно отверстие, загнул, продел в другое отверстие, загнул, отломал провод расшатыванием (прижим ногтем). Всю плату так сделал, потом пайка всех этих соединений.

Добавлено спустя 3 минуты 13 секунд:
Ой, я это уже говорил, вот склеротик...
http://roboforum.ru/forum35/topic16149-135.html#p346875
Аватара пользователя
Dmitry__

Сообщения: 7967
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: ALS. Разная мелкая электроника.

Сообщение ilalexey » 26 дек 2016, 21:28

Dmitry__ писал(а):Не держат они нормально контакт, вокруг заклепки появляется изолированный контур со временем, приходится все дико заливать оловом

Есть такое. Процовые ножки стабильней себя ведут. У меня такая мысль была, что это связано основой провода. Когда металл попадался, то постоянно херня выходила, даже если кислотой проходил.
Dmitry__ писал(а):Нашел другой вариант...

С трубчатыми дырками(переходными под гребёнку) нужно попотеть над разводкой в таком варианте.
Трубочки хенд_мейд под гребёнки вспоминаю как сладкий сон(который никогда не повторится).

Добавлено спустя 2 минуты 7 секунд:
Dmitry__ писал(а):Ой, я это уже говорил, вот склеротик...

Походу это луп.
В цикл все ушли.
Аватара пользователя
ilalexey

Сообщения: 3096
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 27 дек 2016, 00:12

Я пропаиваю заклепки, пока проблем не было. Но у меня именно таких плат было совсем немного.
Спец с Радиокота (http://radiokot.ru/forum/viewtopic.php?f=51&t=122701) делает именно небольшие заказы. Если сравнивать с "Резонитом" или другими нашими предприятиями, то получается очень выгодно.
Китайцы, понятное дело, делают дешевле, но то ж Китай... Почти всегда нет возможности ждать, пока оно доедет.

А "просто"-платы делает мой знакомый, здесь, в Севастополе.
0,2, маска и шелкография ему доступны. Все одно- и двухсторонние (без металлизации) заказываю ему.
Собственно, пока что все платы, что были здесь, в этой теме - его. Я их только развожу и паяю.
Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 29 дек 2016, 11:14

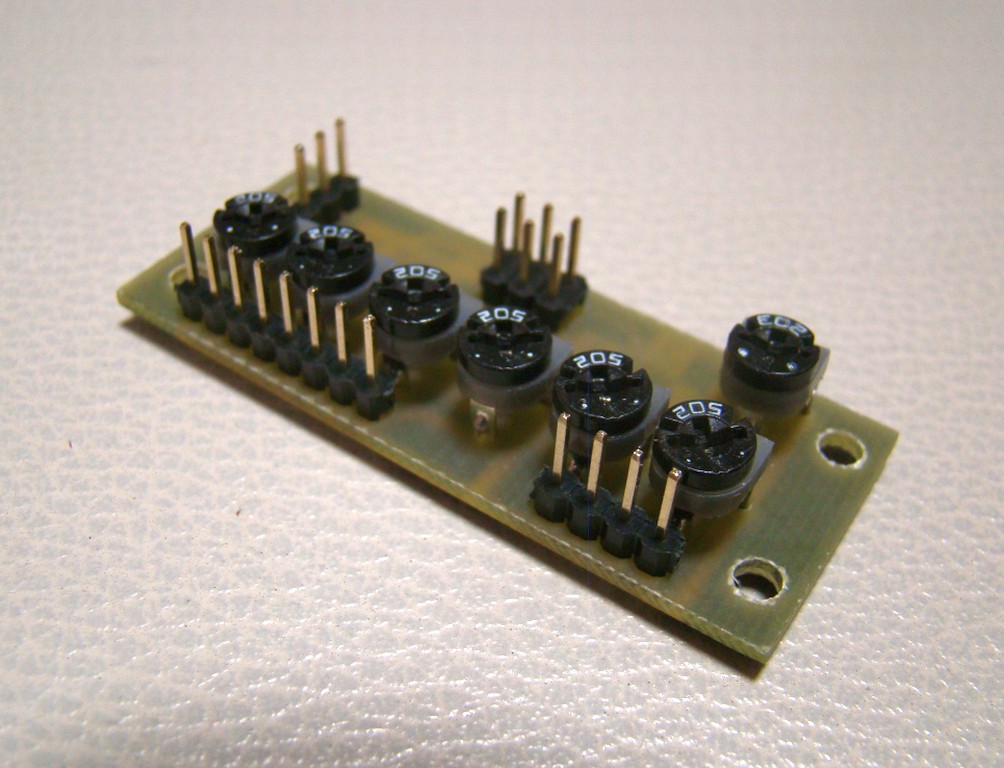

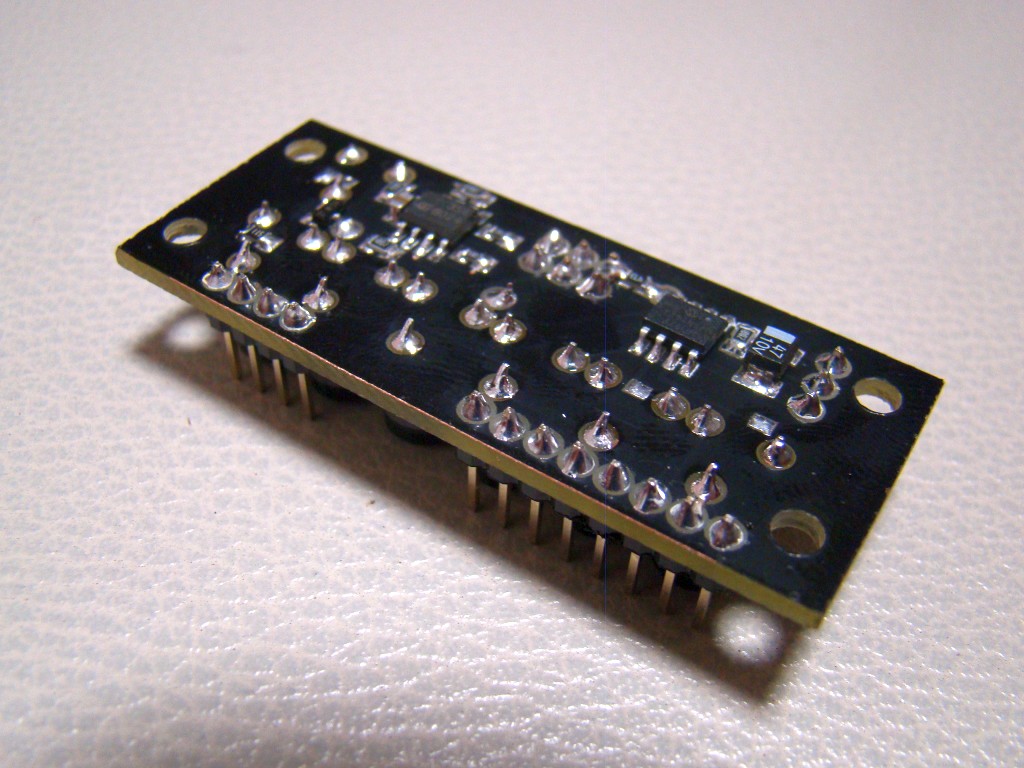

Эта платка служит для управления стрелочными индикаторами, которые показывают какие-либо текущие параметры компьютера (загрузку CPU/GPU/RAM, температуры, напряжения, траффик и т.д.). Всего 4 канала, на которые можно "повесить" порядка 40 разных характеристик железа.
И два канала, к которым подключаются обычные термодатчики, с их помощью можно контролировать, напр., температуру воды на входе и выходе СВО.

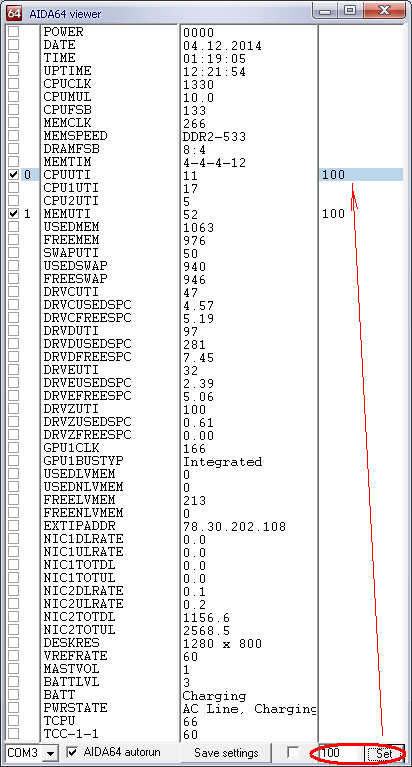

Все параметры ПК "собирает" AIDA64, а самописный плагин выводит наружу их через ком-порт или переходник USB-UART.

Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 06 янв 2017, 22:41

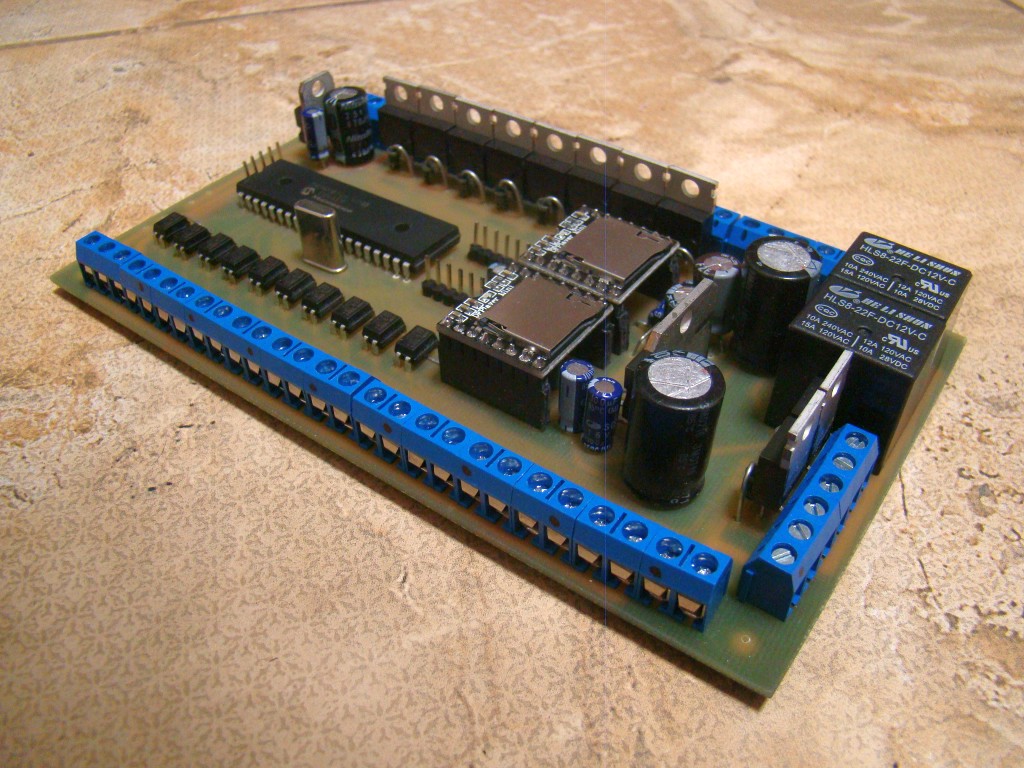

Это центральные "мозги" для одного из квеструмов, который сейчас запускает мой знакомый.
По сути, это обычный контроллер с десятью входами и выходами.
Там же - два мр3-модуля, УНЧ и RS485-трансивер для связи с ПК.

Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 06 фев 2017, 16:10

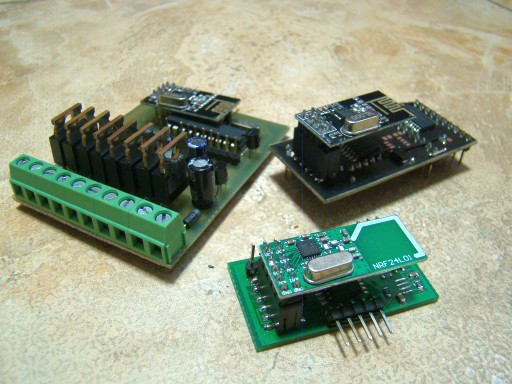

Туда же, в квест-комнату пойдут и старые разработки - мощный диммер для светодиодных лент, диммер с выходом на MBI5030 и "просто"-модуль для управления чем-либо. Собраны на PIC16F690, имеют на борту nRF24L01.

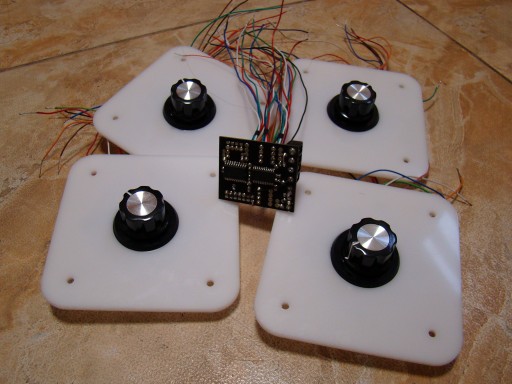

Кодовый замок.
Собран на PIC-е и MBI5030.
Панели сделаны из полупрозрачного акрила, с задней стороны которых наклеены кольца из RGB-ленты.
Цвет (всего 7 цветов + "черный", когда лента погашена) задается энкодером.

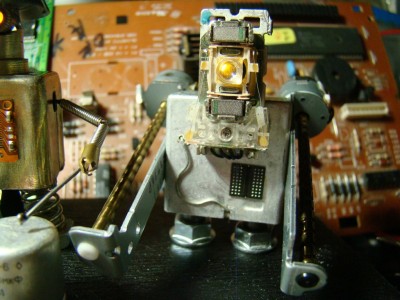

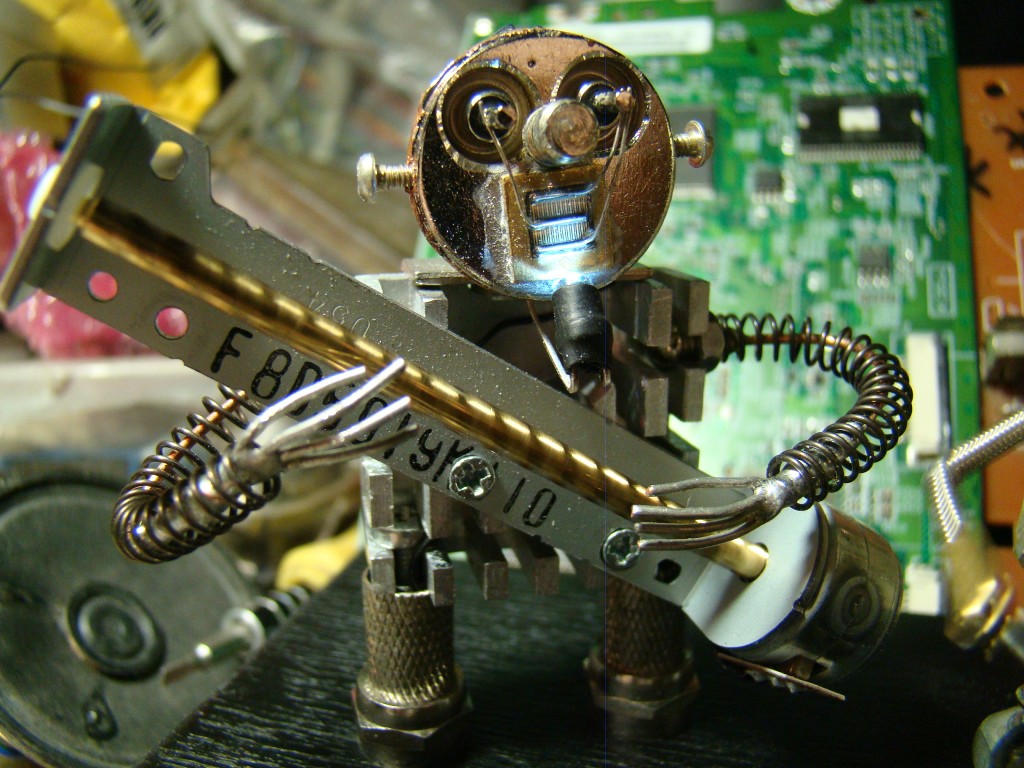

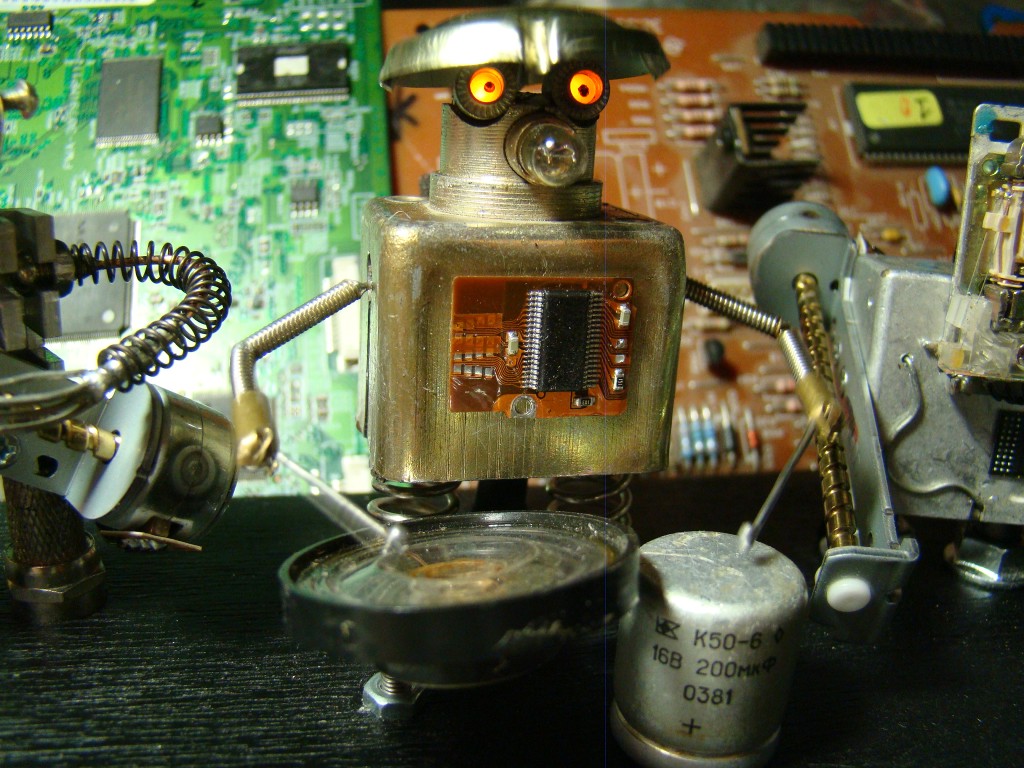

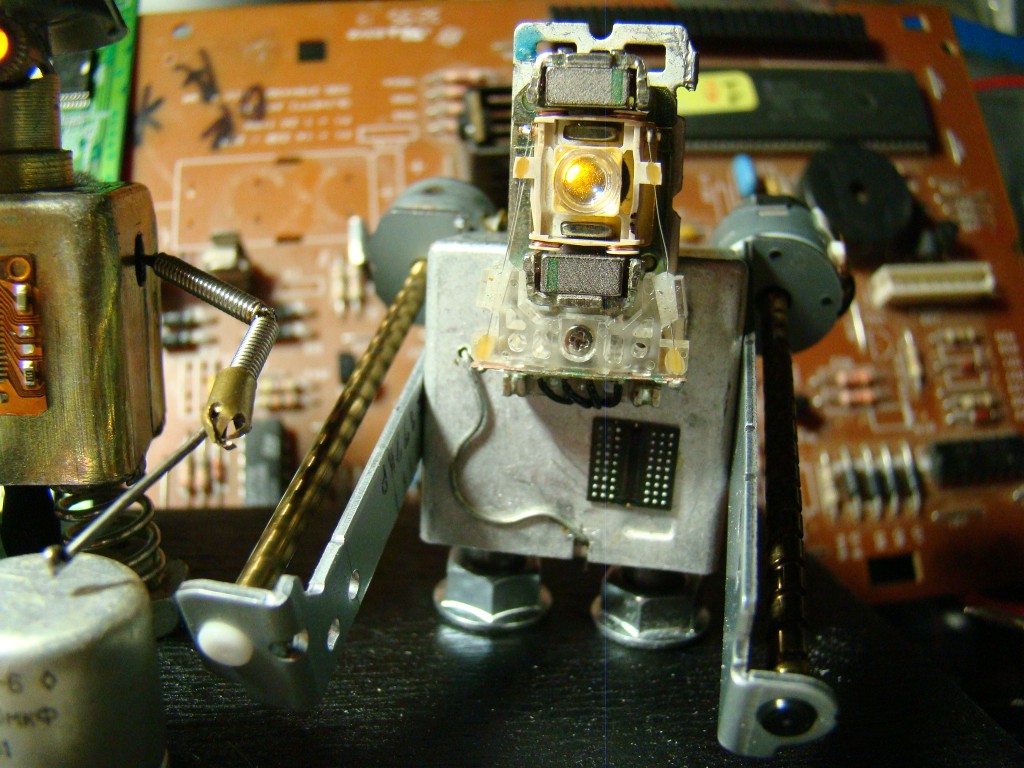

И очередная банда.
Видео еще не записывал, хочу обучить их чему-то новому.
Вложения
Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение MegaBIZON » 06 фев 2017, 16:38

Речь бы повторяли, что ли... с каким-нибудь роботическим фильтром :pardon:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 08 фев 2017, 04:01

У меня есть какая-то мелкая китайская хрень, которая в 2 раза увеличивает или уменьшает частоту сигнала.
Что-то вроде "изменителя голоса" для мобилы. Может ее присовокупить ?

Первый запуск. Записывал ночью, поэтому барабанщика пришлось отключить, иначе он будит всех.

Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение MegaBIZON » 08 фев 2017, 21:10

душевные робята ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: ALS. Разная мелкая электроника.

Сообщение Angel71 » 08 фев 2017, 22:24

ALS, ин-9

ин-33

6е1п

6е5с
Аватара пользователя
Angel71

Сообщения: 10598
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 10 фев 2017, 07:04

Всего-то нужно было взять нормальный микрофон :)
Резонируют на некоторых частотах, но тут уже никуда не денешься...

Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение MegaBIZON » 10 фев 2017, 14:32

Тебе бы стереозапись, раз такое дело ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
