Re: Вопросы новичка.

Сообщение ilalexey » 23 сен 2017, 02:40

Да похерь ты эту тему. Харэ нервы себе трепать. Все люди братья, все должны помогать друг другу.
Аватара пользователя
ilalexey

Сообщения: 3132
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение Dmitry__ » 23 сен 2017, 10:32

ilalexey писал(а): Все люди братья, все должны помогать друг другу.


Попробуешь рот разинуть - убью. Это фраза из этого видео :D
Вот такие братья :)
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение Scorpio » 23 сен 2017, 21:28

шож вы, други... 40 страниц держались, а на каком-то вшивом тиристоре сломались?!
Аватара пользователя
Scorpio

Сообщения: 2565
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Вопросы новичка.

Сообщение dimamichev » 24 сен 2017, 14:48

Какой тринистор? Светодиод!

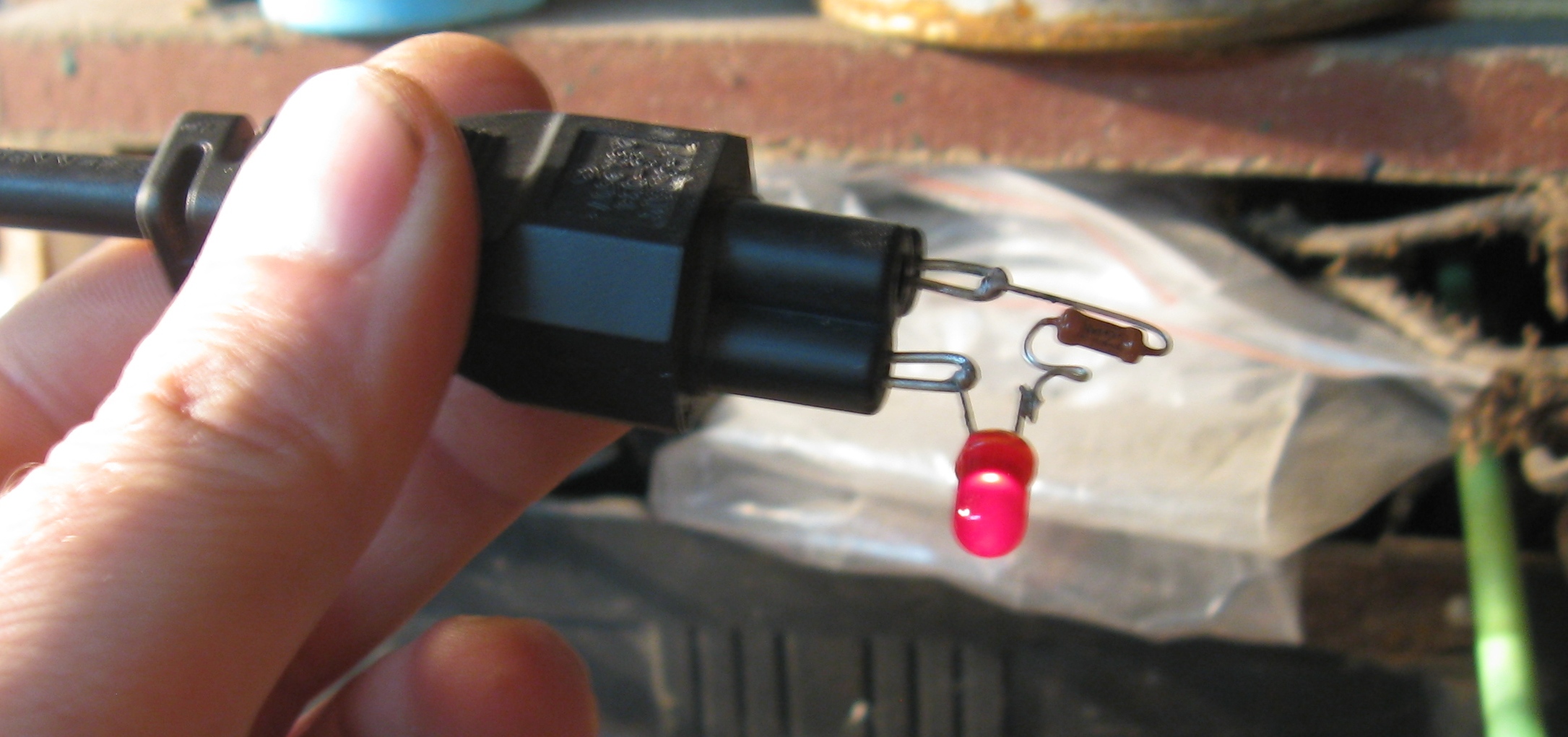

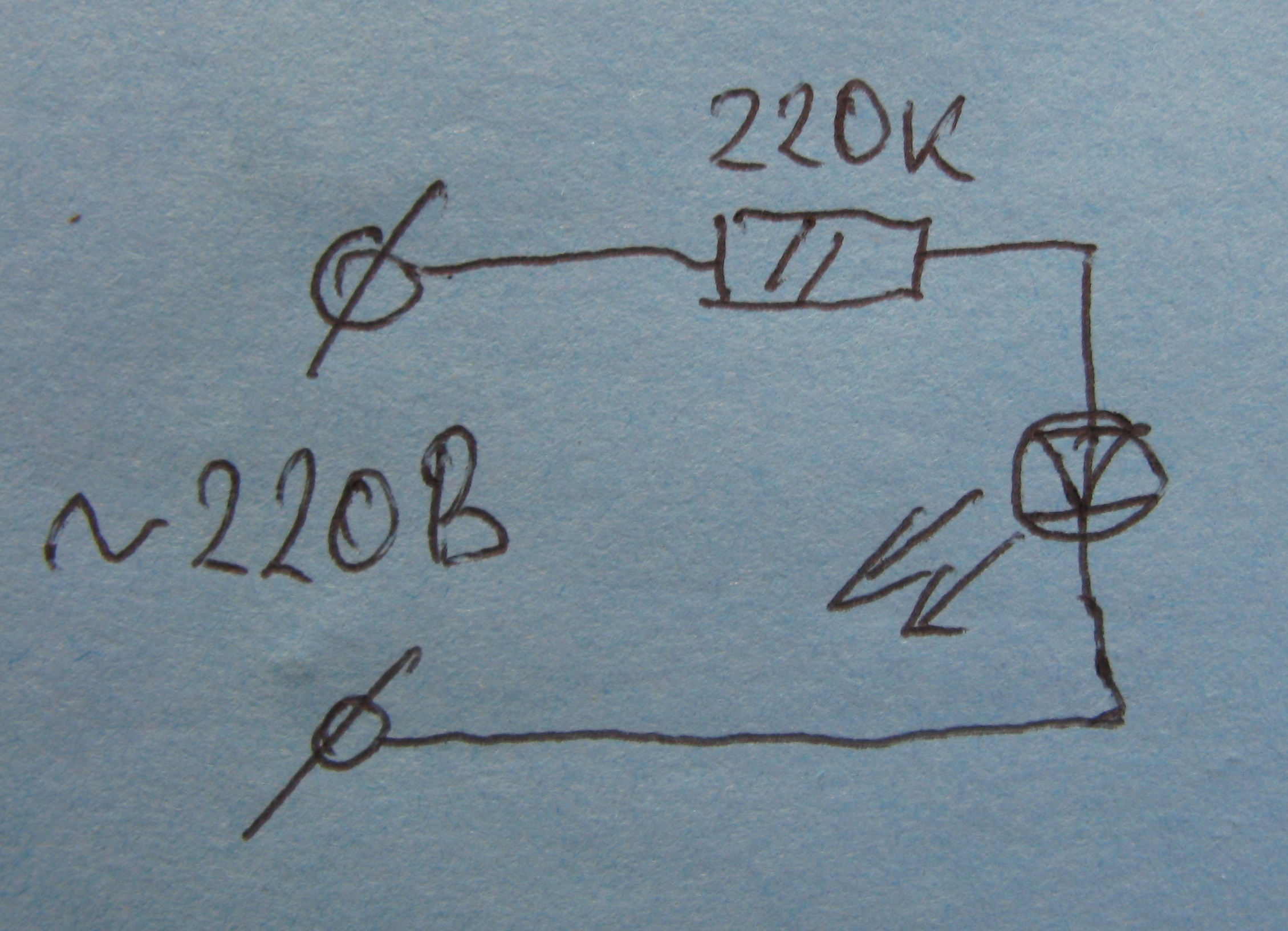

Ну вот, дорогой читатель, в завершение общения публикую фотку опыта и ламерскую схему. Хотел снять видео работы на 1,5 часа, но кончилась флешка :D
Вряд ли оппонент сможет объяснить почему светодиод не перегорает от "аш 230 умноженных на корень..." Да и кому теперь это надо...

Буду искать публикации, статьи и книги оппонентов. Кодовый слоган - "если ты не экскремент, проведи эксперимент..."

Всё таки из ругающихся умнее тот кто замолкает первым...
Вложения
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение ALS » 24 сен 2017, 14:57

Пробой бывает электрический (обратимый), а бывает - тепловой (НЕобратимый).
Сейчас ток ограничен достаточно большим сопротивлением резистора и дальше электрического он (пробой) не идет.
Потому снова незачет : своим опытом вы доказали только, что при микротоках со светодиодом можно делать что угодно. Но это и без вас было известно, лет 90 назад. Лосев такой был...

ЗЫ
Предлагаю уменьшить сопротивление до 22 кОм - тогда ток будет ближе к "стандартным" 10 мА.
Ну и снова сунуть это в разетку.

ЗЗЫ
Ну, или в других своих поделках задавайте ток через светодиод не более 1 мА - вам и слова поперек никто не скажет.
Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Вопросы новичка.

Сообщение Angel71 » 24 сен 2017, 16:49

такие красненькие и на 20ма бывают.
нет даже диодного моста и/или конденсаторов. получается весёлый график

с 220ком даже в пике ток совсем мизерный. конечно так можно подзабить и на допуск деталек/напряжения и даже можно подзабить, что сеть не везде идеальная и бывают ещё приличные скачки напряжения. только эту шутку о двух деталях слегка не стоит переносить на ту схему гирлянды.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Вопросы новичка.

Сообщение Dmitry__ » 24 сен 2017, 20:23

Автору книг по электронике показываешь доку от производителя на светодиод. В которой написано: Максимальное обратное напряжение 5V. Автор книг говорит, что это не важно.
Это дно! Товарищи. :D
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение Madf » 24 сен 2017, 23:39

Dmitry__ писал(а):Это дно! Товарищи. :D

Или производителей светодиодов надо послать учиться. :D Ибо в нетрадиционной электроннике ничего не шарят. :ROFL:
Madf

Сообщения: 3258
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение Dmitry__ » 24 сен 2017, 23:43

Исследовательский центр "Глупость и Отвага" провел свое расследование, чтоб раз и навсегда заткнуть жуткого ламера с ником Dmitry__ :D
Было взято 5 светодиодов и подключено по схеме уважаемого человека, автора многих книг по электронике dimamichev :)
Резистор сборный 6 шт. последовательно, по 1.8к 1Вт.

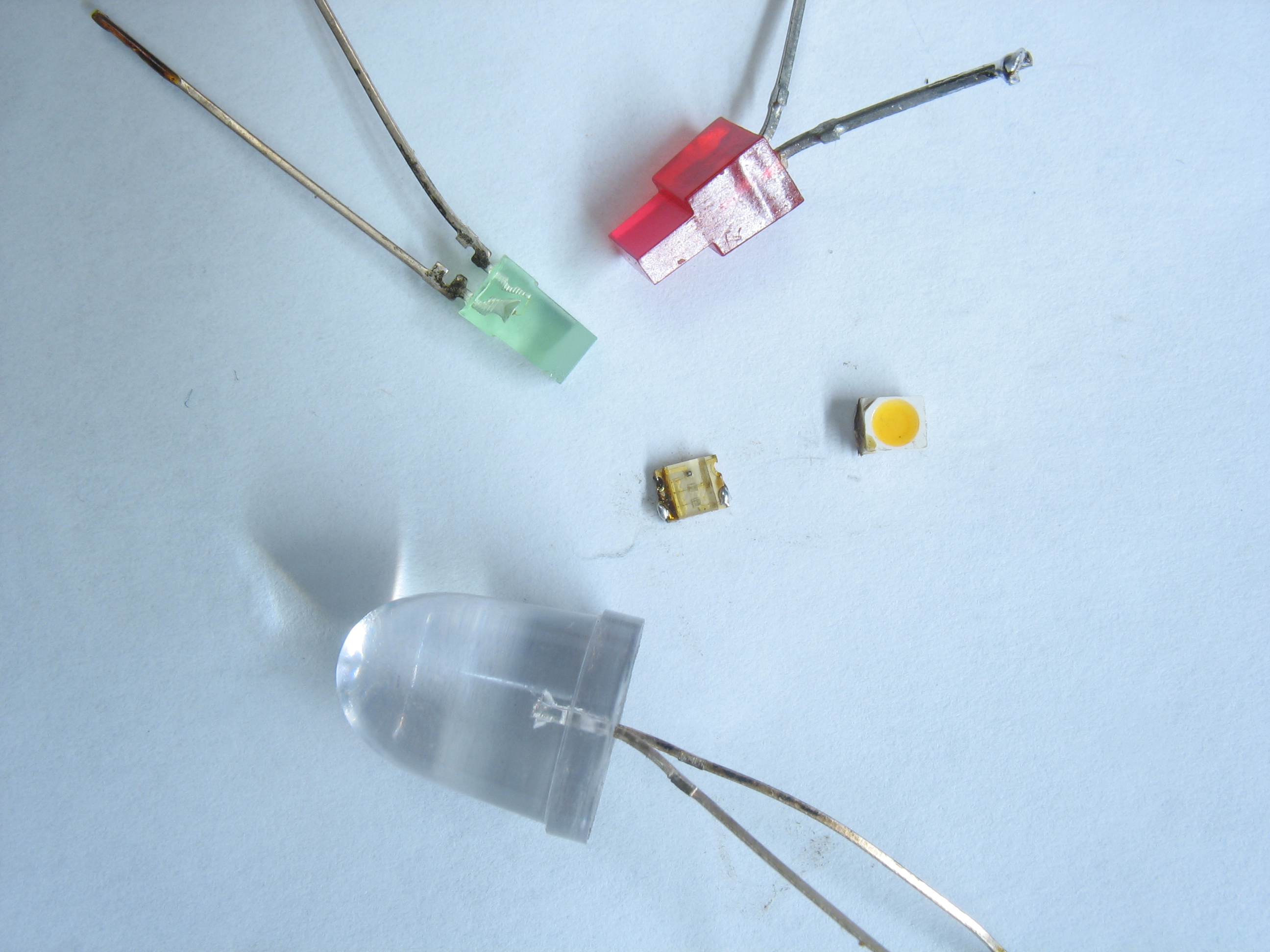

На фотке:
Красный светодиод - работает. Dmitry__ Лошара!
Зеленый светодиод - работает. Dmitry__ Лошара!
Белый светодиод - прогорел 10 сек. Опс :cry:
Смд одиночный - прогорел 0.1 сек. Опс :cry:
Смд тройной (rgb) - переливался всеми цветами, сдох через 15 сек. Но синий светодиод в нем горит. Опс :cry:

Тройной светодиод интересен тем, что известно название - "L-HD1G6B433T -TRB"
В пдф указано обратное напряжение 5V для всех 3-х светодиодов. Надо сказать производителю, чтоб под синим светиком было: Reverse Volage: ненормированное :)

В связи с тем, что экскремент пошел не по сценарию, мы, исследовательский центр "Глупость и Отвага", требуем возмещения ущерба в виде 3-х светодиодов :D
"если ты не экскремент, проведи эксперимент..." - новый девиз исследовательского центра "Глупость и Отвага"...



Добавлено спустя 3 часа:

Светодиод smd 3528 сгорел от 220v с резистором 51 кОм. Бяда, пичаль :D

Сгорел интересно, через 5 сек упала яркость в 2 раза. через 30 сек. погас. От низкого напряжения горит нормально :shock: (15v 510 Ом). При этом низкое напряжение чинит светодиод :D , т.е. он опять несколько секунд горит от 220v 51кОм, потом опять гаснет. Чинилось так около 5-ти раз, потом сдох...
Светодиоды быстро кончаются, хелп :)
Последний раз редактировалось Dmitry__ 25 сен 2017, 04:52, всего редактировалось 1 раз.
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение Madf » 25 сен 2017, 12:59

Я вот кстати в детстве, когда читал журналы с статьями таких "умников" и правда подключал АЛ307 через высокоомный резюк в розетку и он ГОРЕЛ, только грелся падла. И не один засранец в журнале не рекомендовал включить от обратки ему диод Д226 хотя бы! :x
А вообще много чем баловались, например конденсаторы заряжали от розетки (керамику и бумажные). :D И порой удивлялись, почему то бабахает об батарею разряд или вообще не торкало.)
Madf

Сообщения: 3258
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение ALS » 25 сен 2017, 13:56

У меня хватило ума услышать только слово "конденсатор". Поэтому, не вдаваясь в другие подробности, я по картинкам нашел К50-6 200мкф 25вольт и тоже сунул его в розетку.
Повезло, меня не задело, но ошметки фольги и бумаги я собирал по всей комнате.
Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Вопросы новичка.

Сообщение Dmitry__ » 25 сен 2017, 14:10

А у нас в школе один чуваг большую банку конденсатора сунул в розетку, причем выбрал для этого 3-х фазный шкаф. Кондер был электролит на 300v, он думал что все учел :D. Это мы все ходили в радиокружок и кое-чего знали. Как его не убило, фиг знает. Кожа с пальцев руки слезла вся.
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение Madf » 25 сен 2017, 15:14

Ой да ладно, мне тут лампа китайская пришла, ну плоская, светодиодная, которая вместо люминесцентных ща торгуют, а у них как обычно сетевой кабель подводится/подключается сбоку (с двух сторон, с любой стороны можно подводить), так вот. Прикрутил я эту лампочку к верхней полке (на двух шурупах), включил, решил её подвигать влево/вправо, найти так сказать центр и тут чую что меня через палец трясет (даже не знаю как описать), в общем оказалось, что китайские идиоты, вместо розетки с одной из сторон, в лампу сделал вилку (ну так проще типа) и заглушку никакую не поставил (только в комплекте шел мама переходник), так вот я легко пальцем на эти два штыря (аля розетка) и влетел. Потом пол дня палец немой был и поднывал как после отморожения. В общем вот так покупать не сертифицированное оборудование, экономя пару рублей. :D
Madf

Сообщения: 3258
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение Scorpio » 26 сен 2017, 12:19

А светодиоды в лампе через резистор к сети 220 подключены? :)
Вилка вместо розетки видать предполагает возможность втыкания ламп одна в одну без соединительного провода. Все для удобства населения, как говорил Жванецкий.
Аватара пользователя
Scorpio

Сообщения: 2565
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Вопросы новичка.

Сообщение Madf » 26 сен 2017, 12:23

Скорее всего - да, но я не разбирал, не хочу расстраиваться (да и корпус не факт, что потом соберётся).
Madf

Сообщения: 3258
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
