Re: Вопросы новичка.

Сообщение dimamichev » 20 июн 2017, 09:02

Madf писал(а):для меня эти все кубы загадка
ибо:
- разрешение маленькое;
- сильную плотность не сделать, т.к. тогда прозрачности не будет и глаз сломать (руками там ковыряться);
- ну и сомнительность применения.

Лучше взять матрицу RGB на WS и раскрутить её на моторе, вот там можно кучу 3Д штук понаделать...

Насчёт применения: в детстве делали на красно-"оранжевых" светодиодах и К155ЛА3, К155ТМ2 бегущие огни с переключателем режимов, на 4 канала...оттуда наверное тяга к "мигалкам".
Матрицу с круговым обзором "светиков" спаять можно, и закрутить можно, но будут те же помехи с обзором, что и в кубе... да и круговая развёртка не возвратно-поступательная. :no:
Вчера спаял 4 решётки на 3мм светодиодах (паяется дольше). SMD надо заказывать, их не разу не паял.

Добавлено спустя 9 минут 41 секунду:
Вот на форуме вчера перечитывал forum10/topic9342.html про куб 555, в итоге всё равно стали обсуждать развёртку 3Д. Конечно куб элемент больше "иллюминации" чем "анимации" :D
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 20 июн 2017, 12:57

dimamichev писал(а): в детстве делали на красно-"оранжевых" светодиодах и К155ЛА3, К155ТМ2 бегущие огни

А я авто-огонь для кемстон джойстика на спектрум. :D

Добавлено спустя 1 минуту 41 секунду:
dimamichev писал(а):всё равно стали обсуждать развёртку 3Д. Конечно куб элемент больше "иллюминации" чем "анимации" :D

Да эти кубы даже не смотрятся на видео, видимо картинка в живую в разы лучше. Ну и снимать не умеют...
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 20 июн 2017, 20:44

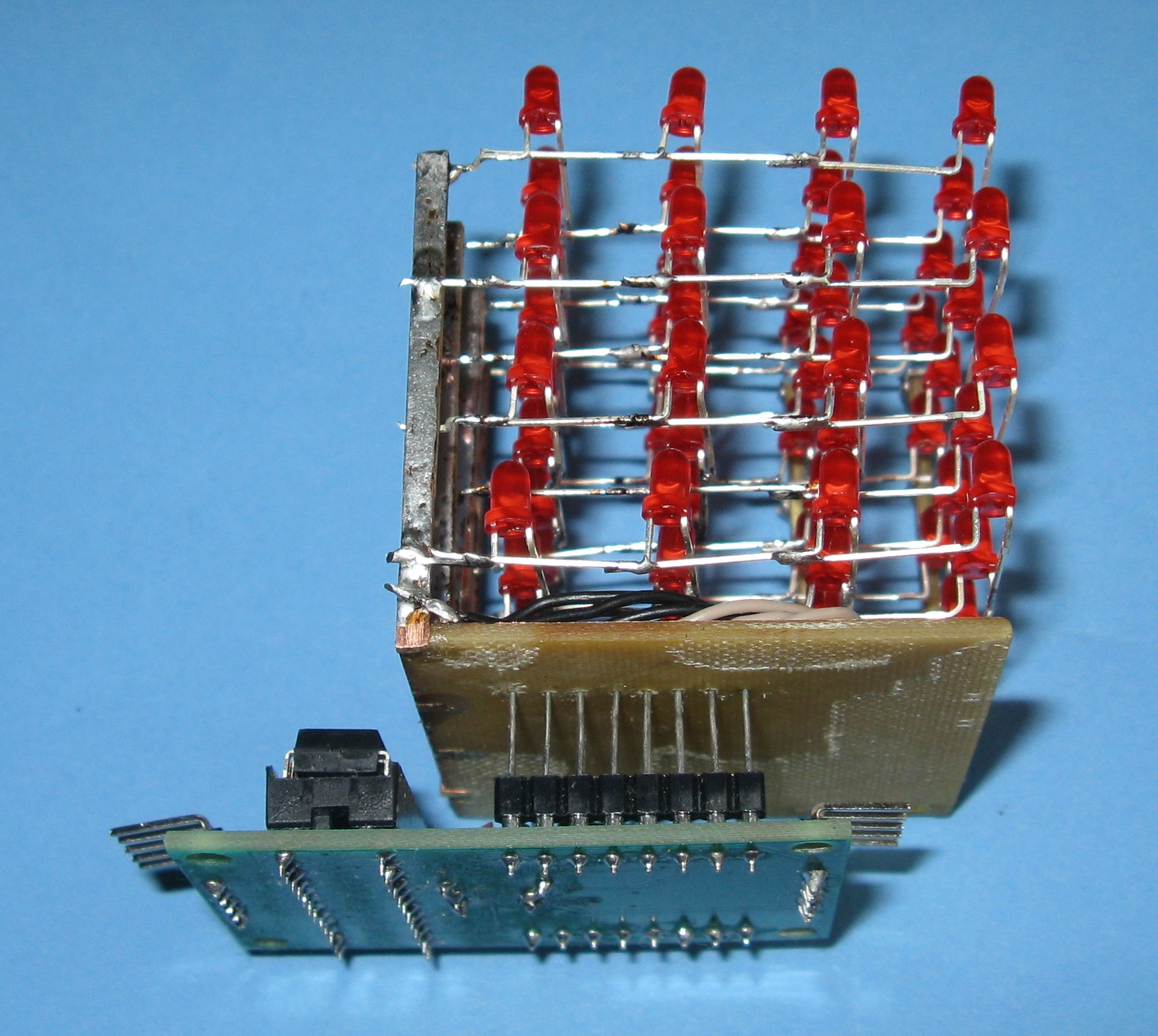

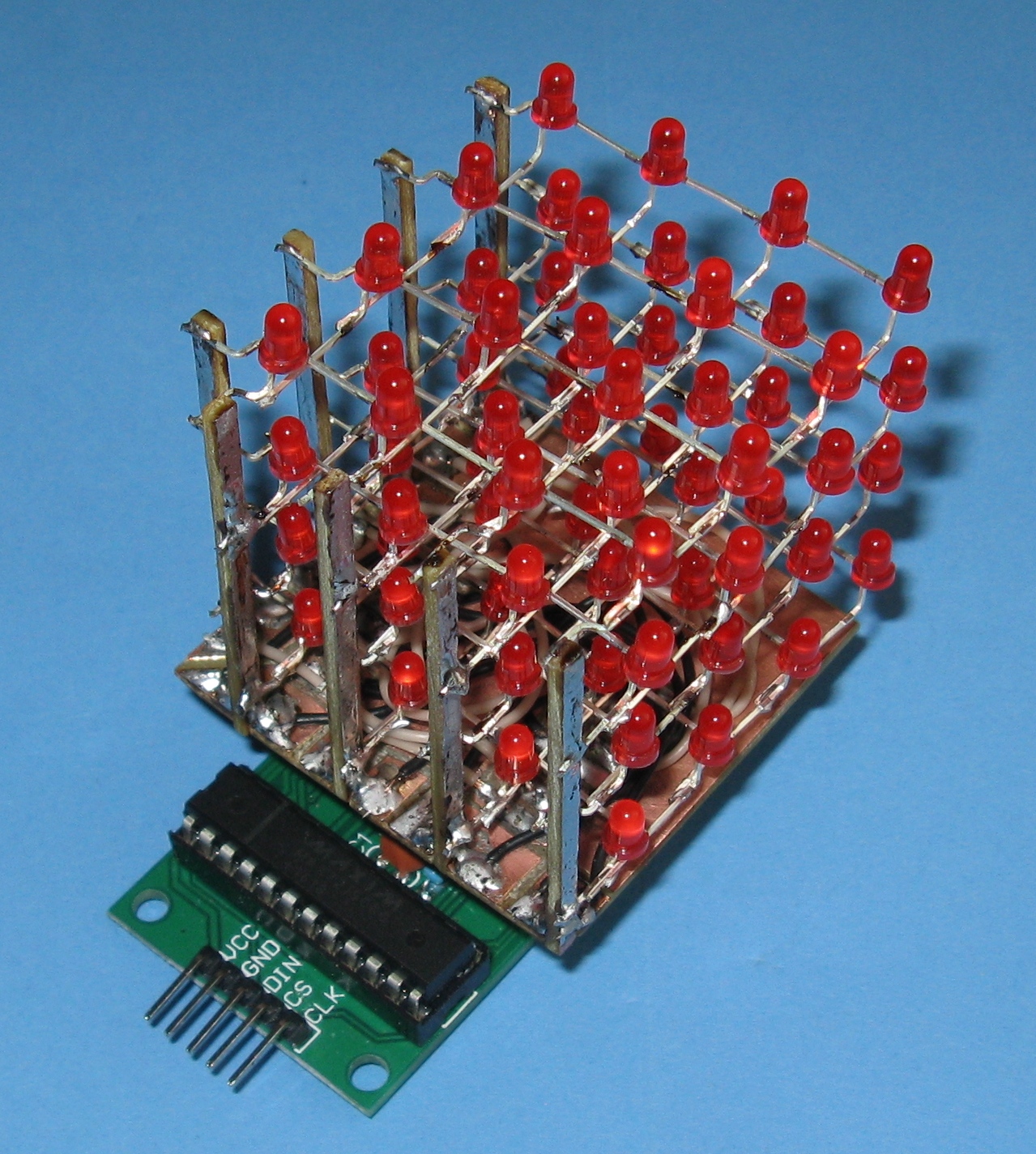

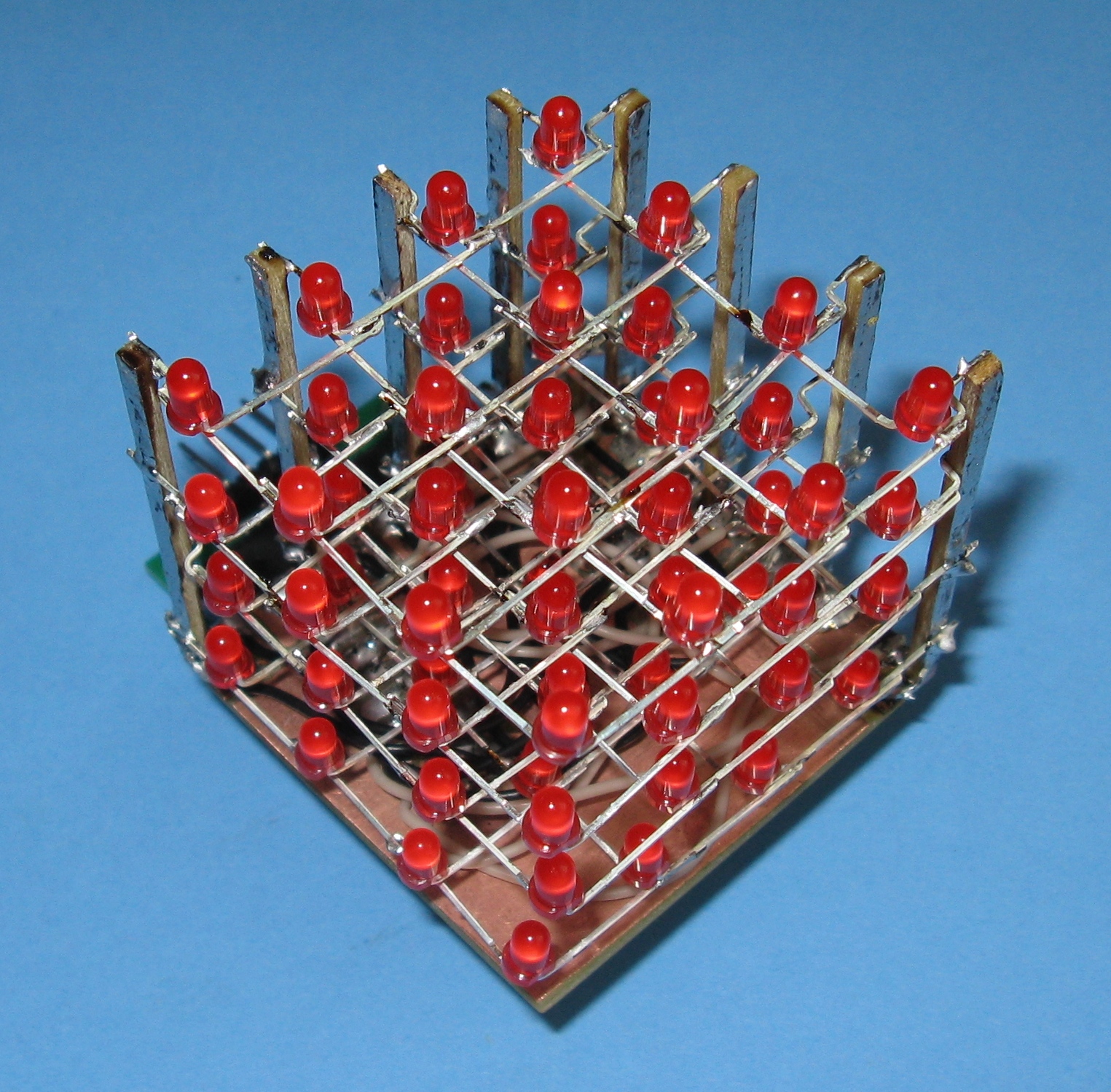

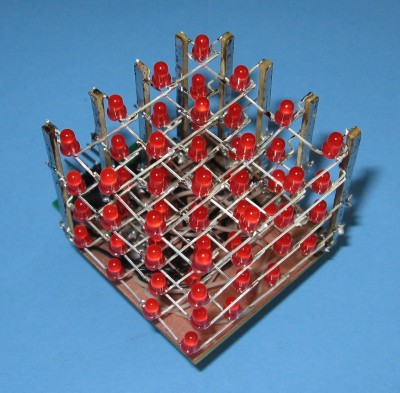

Сделал куб-вставку. Получился ёж плотный...воздушность, как в предыдущем ушла.
Вложения
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 21 июн 2017, 22:05

Ну с кубом 444 всё ясно - один модуль МАХ7219. Для куба 888 и даже 777 рационально использовать 8 и 7 модулей МАХ7219 и другую "геометрию куба" - этажерочную (модуль-слой). А как быть с форматом 555? На одном из форумов нашёл ответ одного товарища другому - "возьми два модуля, ведь это 128 светодиодов, а тебе надо 125".
По моему бред? Или можно создать такую "геометрию" для двух модулей?
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 23 июн 2017, 14:45

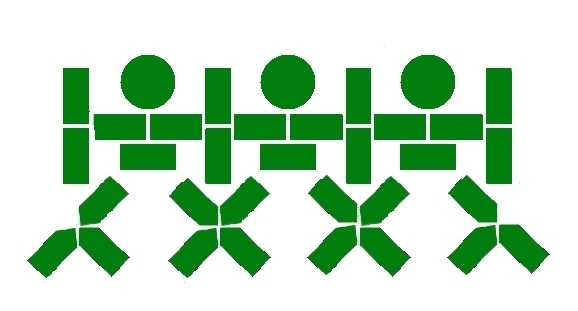

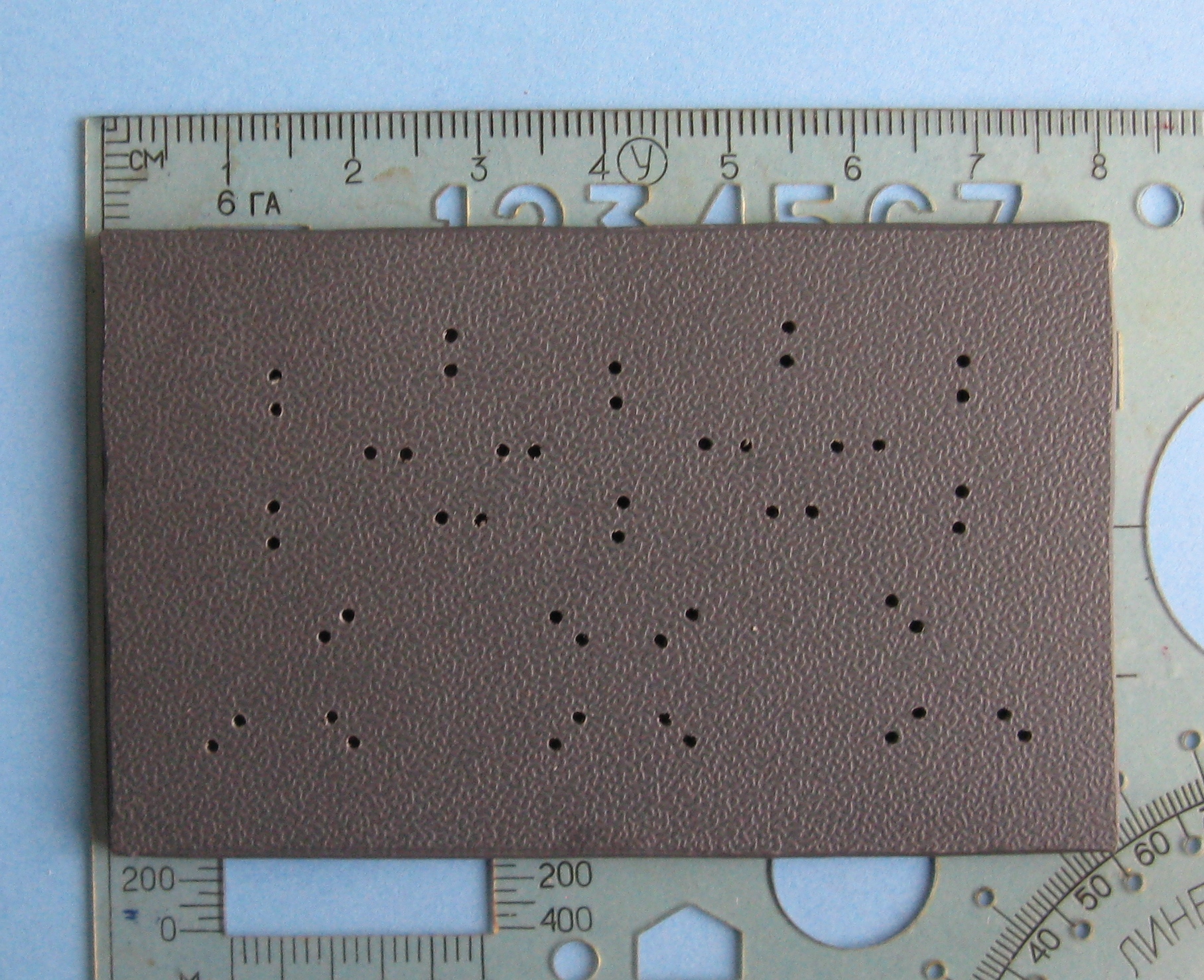

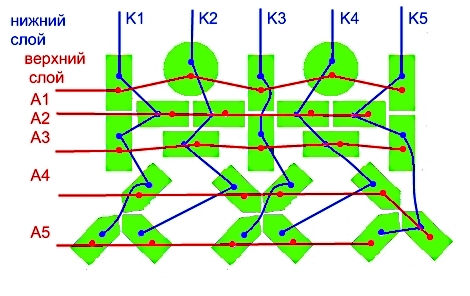

Захотел применить кубо-матричное решение к танцующему человечку. Добавить динамику телу. Искривил матрицу (верхний рис.)светодиодов 5*5 под контур. Потренируюсь на пластмассе как светодиоды доедут (средний рис.). А в принципе, под модуль МАХ7219 рационально сделать "одного в трёх" по матрице 3*7(рис. нижний).
Ещё одна идея фикс для куба 888- вместо светодиодов в модуле поставить светодиоды оптронов, но надо 64 их и с током в транзисторах, хотя бы 100 мА. Тогда надо один модуль МАХ7219, вместо 8. Но в плане денег не ясно, что обойдётся дешевле?
Вложения
танцующий человечек.jpg
танцующий человечек (2).jpg
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 26 июн 2017, 21:16

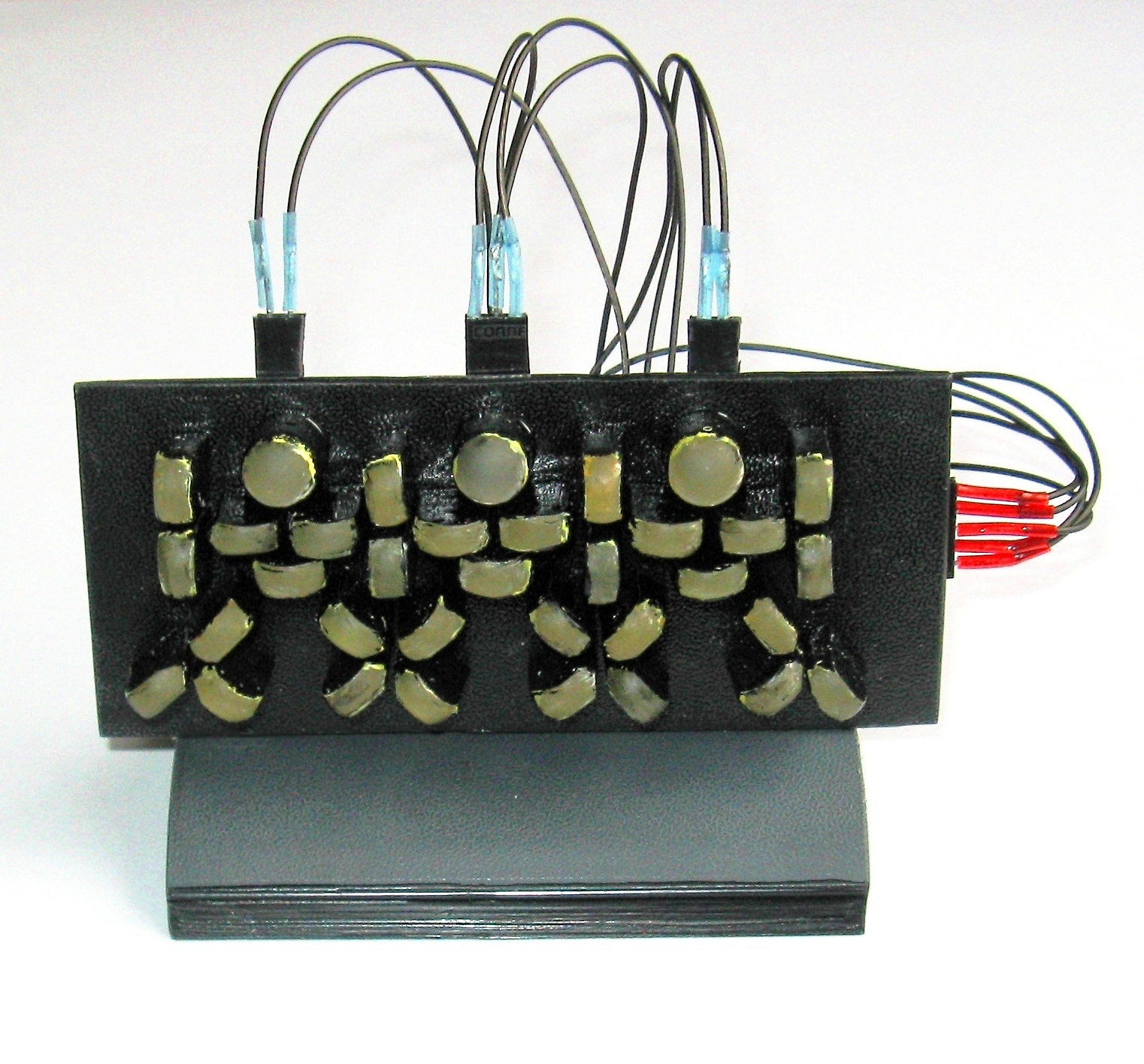

Вот такой индикатор получился.
Вложения
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 27 июн 2017, 12:04

выглядит страшно
давай в работе поглядим)
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 27 июн 2017, 13:59

Светодиоды после обточки на камне и "матировании наждачкой", с двухцветной покраской корпуса всегда так выглядят...
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Myp » 27 июн 2017, 16:24

его бы за тёмное стекло теперь.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопросы новичка.

Сообщение Madf » 27 июн 2017, 17:33

Похоже ты плавно стремишься к этому: https://youtu.be/aq74wR5bJPw
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 27 июн 2017, 19:52

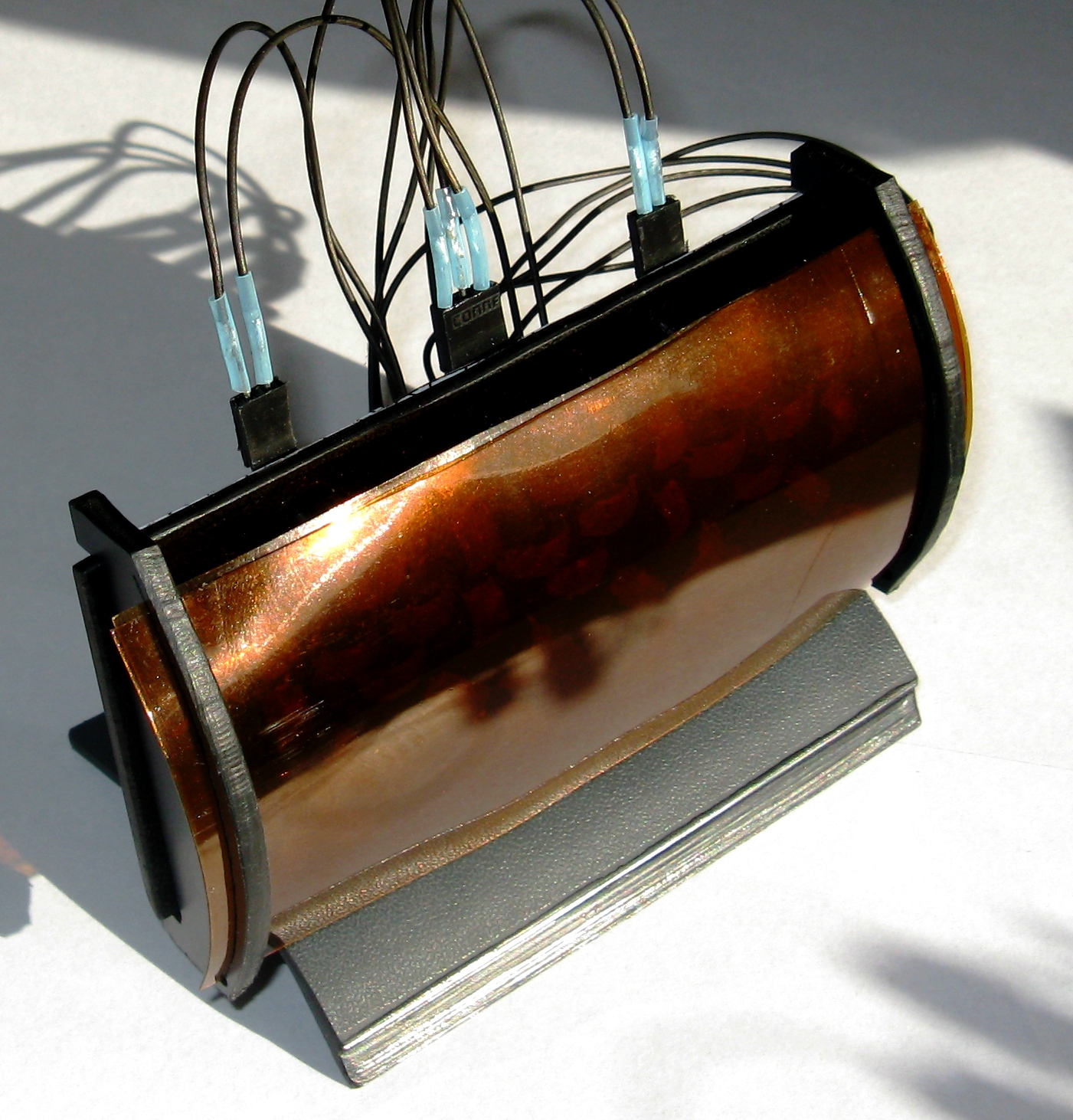

Сходу удалось найти только "квасный пластик".., поставил в два слоя "щелевым методом".
Даааа! Танцы красивые, очень... свет включили и всё "спортили".
Вложения
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 28 июн 2017, 13:42

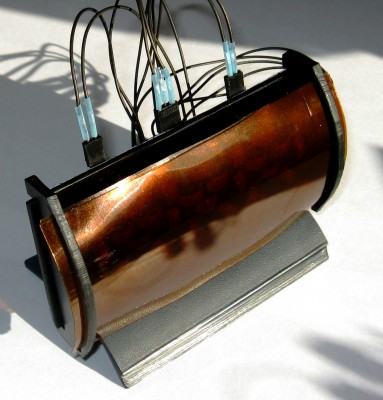

Со светофильтром получилось лучше.

Не оставляет мысль про оптроны в матрицу для led куба 666. Посмотрел цены на РС817, получается с ними дешевле чем с несколькими МАХ7219. Но ток всего 50 мА транзисторы в оптопаре допускают, маловато для шести светодиодов "в этажах на канал".Кто нибудь делал похожее?
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Myp » 28 июн 2017, 13:59

круть =)
теперь надо хореографию прокачать
чтоб не было перескакивания с крайне левого в крайне правый без промежуточного положения, когда он перепрыгивает теряется эффект движения
может ещё сделать движение перепрыгивания, чтоб обе ноги в одну сторону наклонялись , потом человечек перепрыгивает на соседнее место в том же положении и дальше опять двигается.
возможно сделать "перетекание" гасить не всего человечка сразу, а часть сегментов с крошечной задержкой, и на новом месте зажигать так же, самый дальний сегмент с крошечной задержкой.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопросы новичка.

Сообщение Madf » 28 июн 2017, 15:08

да, теперь круто выглядит!
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 29 июн 2017, 11:54

Перескакивание в крайние положения устранил, а с динамикой перехода тела надо подумать, на предмет сюрреалистично-порядного сдвига влево или вправо...
Аватара пользователя
dimamichev

Сообщения: 1380
Зарегистрирован: 03 янв 2013, 16:27
