Re: Вопросы новичка.

Сообщение dimamichev » 09 июн 2017, 17:19

Так легко, красиво и одинаково...неужели китайцы на алиэкспресс не продают?

Добавлено спустя 3 часа 47 минут 21 секунду:
Да, ничего не нашёл кроме самоделок...И то только сказано, что самоделки, а как..что..?
Вложения
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Scorpio » 09 июн 2017, 17:47

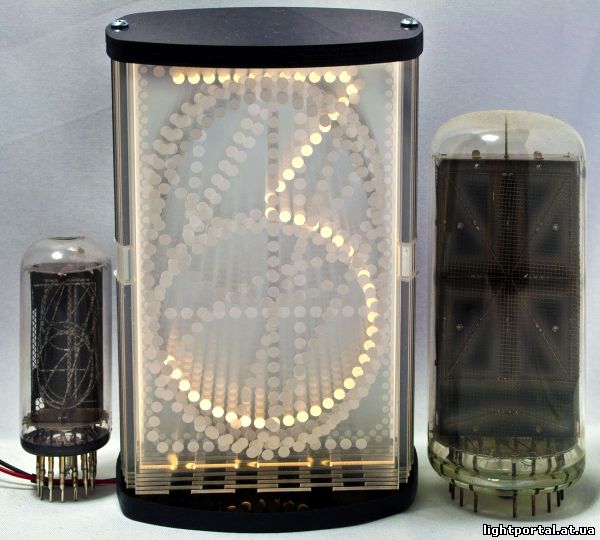

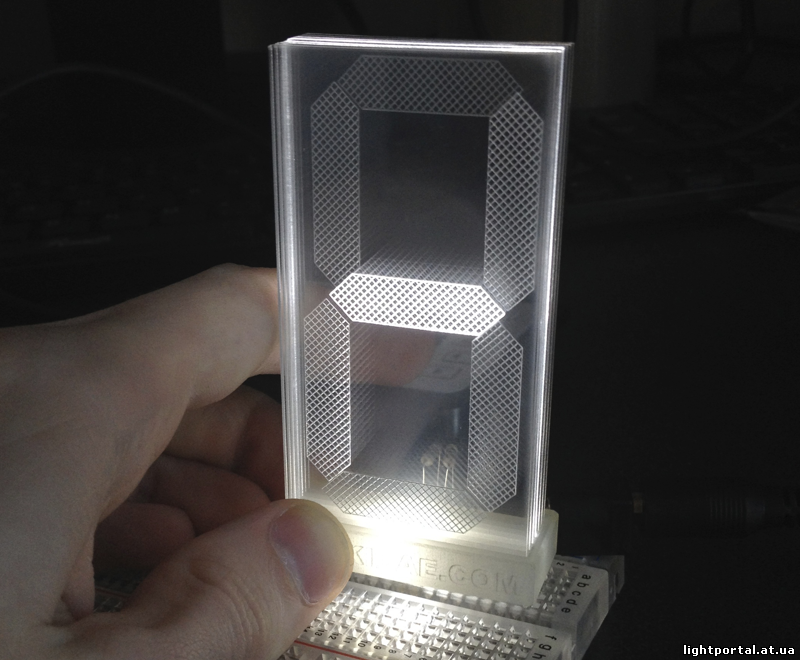

Подозреваю, что оргстекло видно только при плохом освещении.
Аватара пользователя
Scorpio

Сообщения: 2565
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Вопросы новичка.

Сообщение Madf » 09 июн 2017, 18:24

На солнце точно не видно (на нем только отражающиеся технологии видать), но при освещении (например) в торговых центрах (искусственный) - отлично. Всё зависит от источника света, светится ведь грань/неровность.
Сейчас много поделок на эту тему есть, но это чисто игрушки: https://ru.aliexpress.com/item/animal-3 ... 89122.html

Главный плюс этой штуки в том, что размеры не ограничены. :roll:
Madf

Сообщения: 3258
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 13 июн 2017, 21:21

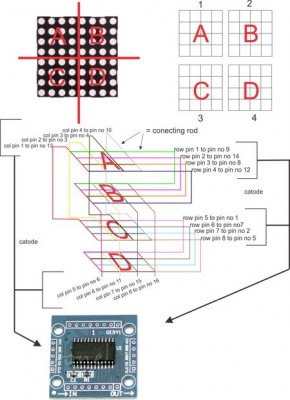

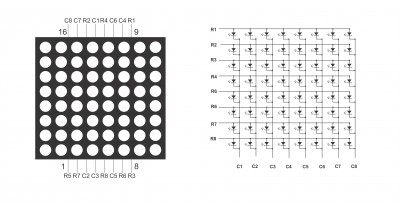

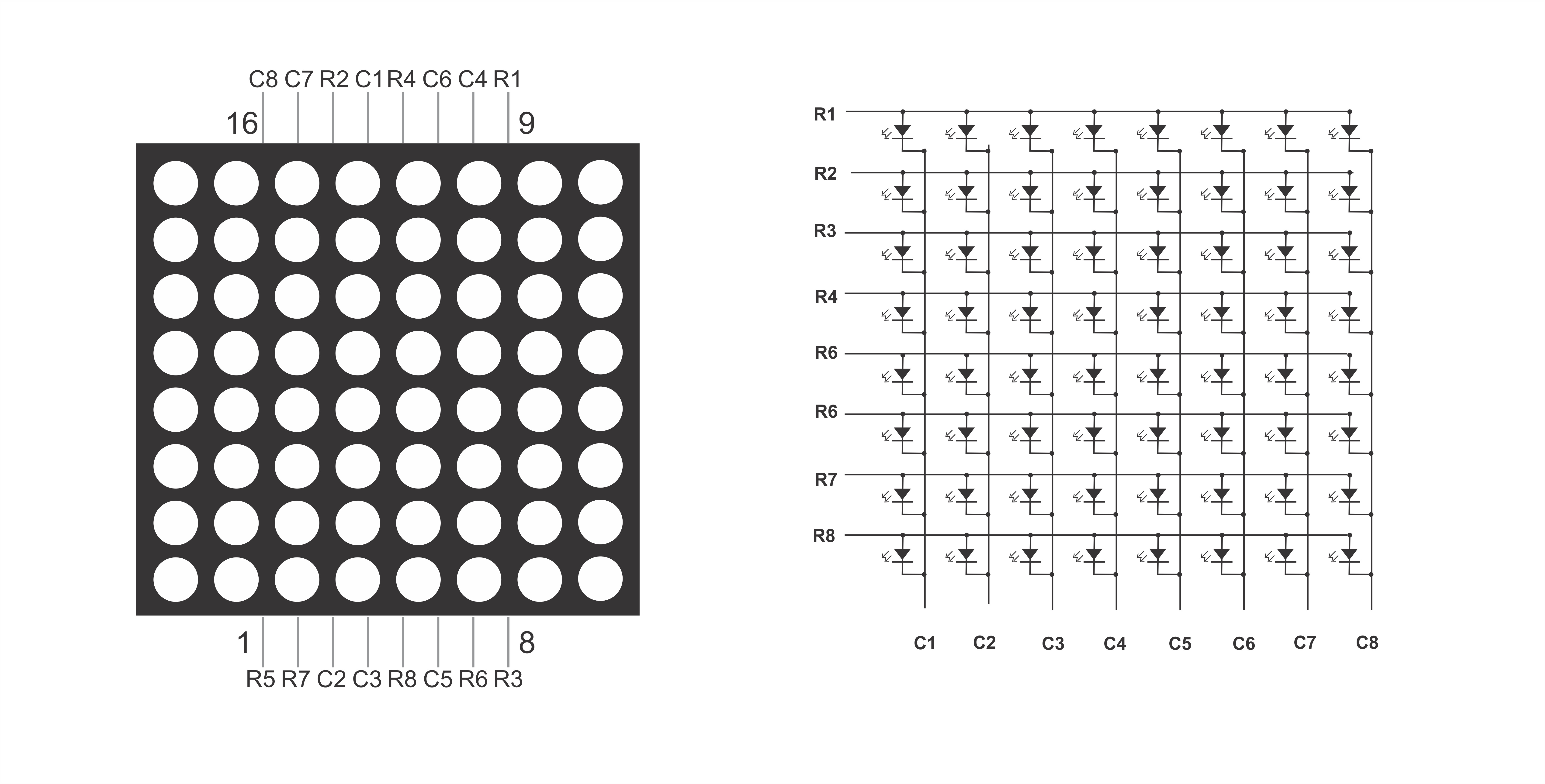

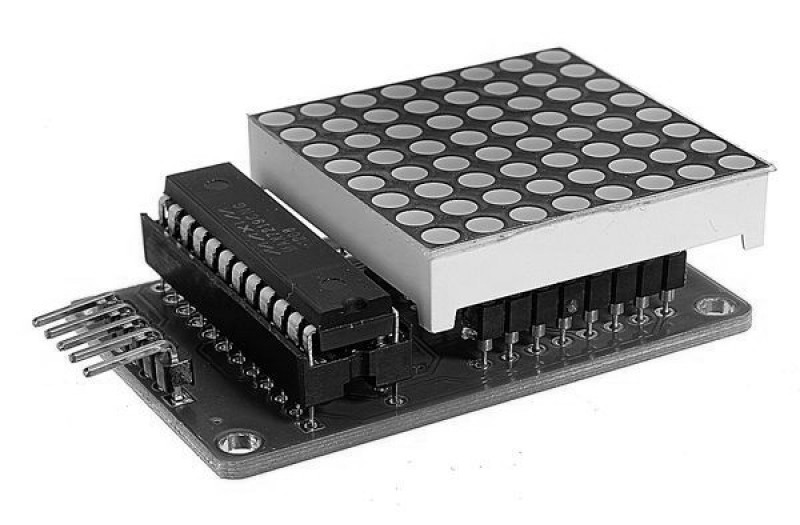

Очередная идея фикс. Придумалось приспособить модуль на MAX7219 под LED куб 4 на 4 на 4. Для чего надобно изъять матрицу из платки и заменить на самодельный куб с 16 проводками.Вопрос: не встречались ли кому готовые решения по изготовлению такого куба, ведь в обычном, если "разворачивать его в плоскость" получается "формула 16*4", а не "8*8"?
Вложения
РИС. 12.jpg
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 14 июн 2017, 21:17

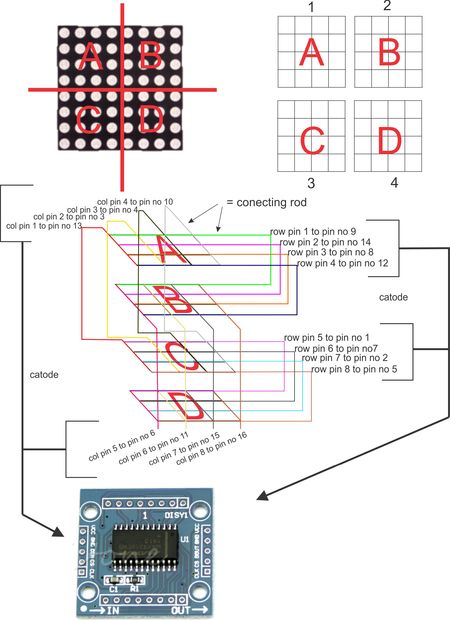

Вот нашёл вариант переделки..,куб получится с другой "геометрией".
Вложения
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 16 июн 2017, 16:59

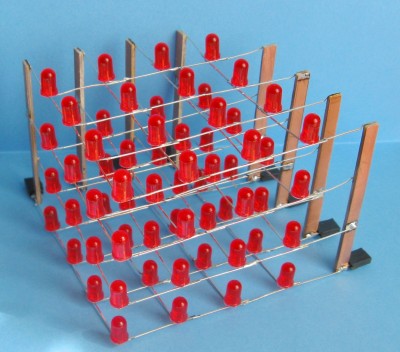

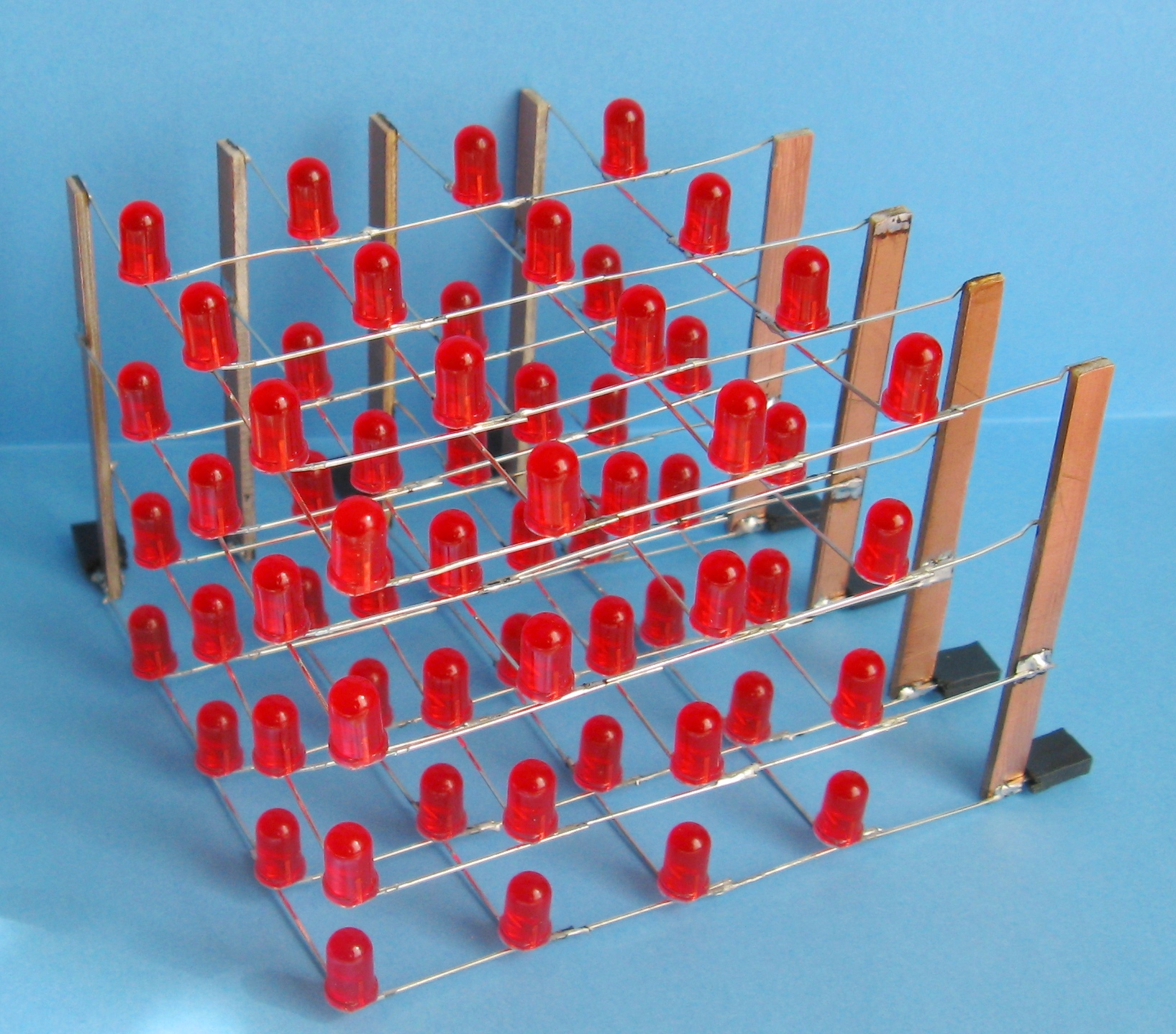

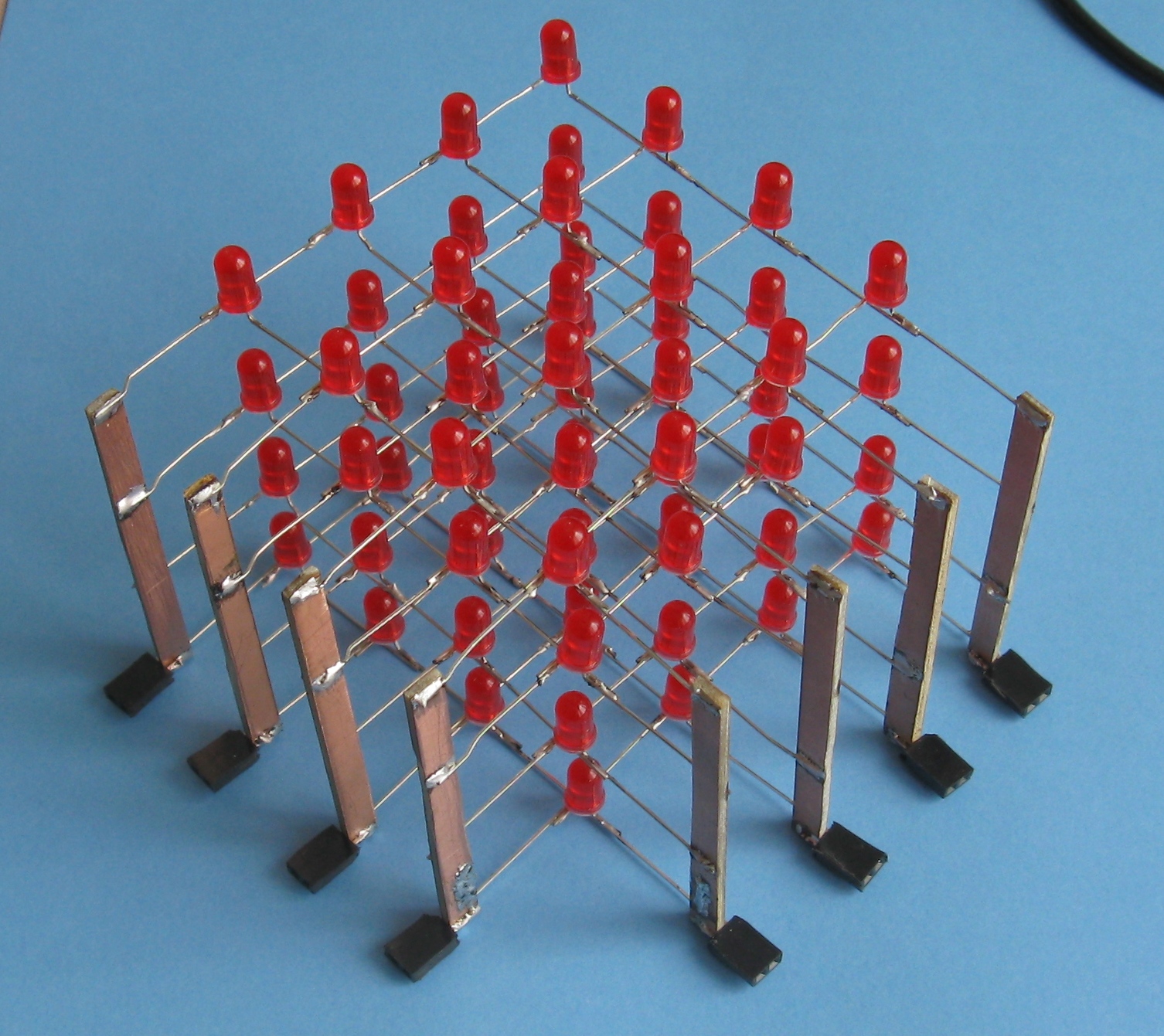

Соорудил куб для макетирования, вместо матрицы. Особенность в том, что нет вертикальных соединений в самом кубе, 8 контактных стоек вынесены за его пределы.
Вложения
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 16 июн 2017, 19:14

занятно
Madf

Сообщения: 3258
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 17 июн 2017, 14:14

Ну вот, подключил. Теперь напишу скетч, и посмотрим, что получится... :roll:
Вложения
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 17 июн 2017, 18:33


Код: Выделить всёРазвернуть
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
//
// Arduino UNO
//
////////////////////////
//
//программа для LED КУБА вместо светодиодной матрицы 8*8 и max7219  //

#include "LedControl.h"//подключаем данную библиотеку
int i=0;int j=0;int k=1;


LedControl LC = LedControl(12, 11, 10, 2);// создаём объект класса для 2 индикаторов
// при этом выводы 12-DIN 11-CLK 10-CS //

void setup()
{
  pinMode(9,INPUT);
  LC.shutdown(0, false);//выключаем энергосберегающий режим
  LC.setIntensity(0, 0);// устанавливаем интенсивность в 0 единиц между 0 и 15
  LC.clearDisplay(0);//очищаем матрицу 1
  LC.shutdown(1, false);//выключаем энергосберегающий режим
  LC.setIntensity(1, 15);// устанавливаем интенсивность в 15 единиц между 0 и 15
  LC.clearDisplay(1);//очищаем матрицу 2
}

void loop()
{
/////////////// ПОСТРОЧНОЕ ВКЛЮЧЕНИЕ ВСЕХ СВЕТОДИОДОВ  ///////////////////
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j++)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1); delay(100);
   }
   }
   ///////////////  МИГАНИЕ СВЕТОДИОДАМИ ВСЕГО КУБА ////////////////////////
  for (j=0;j<=4;j++)
   {
   LC.shutdown(0, true);LC.shutdown(1, true); delay(300); LC.shutdown(0, false);LC.shutdown(1, false); delay(300);
   }
   /////////////// ПОСТРОЧНОЕ РЕВЕРС-ВЫКЛЮЧЕНИЕ ВСЕХ СВЕТОДИОДОВ  //////////
    for (i=7;i>=0;i--) //цикл в цикле для перебора элементов матрицы
  {
  for (j=7;j>=0;j--)
   {
    LC.setLed(1, i, j,0); LC.setLed(0, i, j, 0); delay(100);
   }
   }
    /////////////// ПОСЛОЙНОЕ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ВСЕХ СВЕТОДИОДОВ  ///////////////////
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j++)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==1&j==7){delay(500);}
    if (i==3&j==7){delay(500);}
    if (i==5&j==7){delay(500);}
    if (i==7&j==7){delay(500);}

   }
   }
    for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j++)
   {
    LC.setLed(1, i, j,0); LC.setLed(0, i, j, 0);
    if (i==1&j==7){delay(500);}
    if (i==3&j==7){delay(500);}
    if (i==5&j==7){delay(500);}
    if (i==7&j==7){delay(500);}

   }
   }
   /////////////// ПОСЛОЙНОЕ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ С ПАУЗОЙ  СВЕТОДИОДОВ СЛОЁВ  ///////////////////
   for (k=1;k<=4;k++)//4 кратное повторение перебора
   {
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j++)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==1&j==7){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==3&j==7){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==5&j==7){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==7&j==7){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}

   }
   }
   }
   /////////////// ПОРЯДНОЕ ЧЕРЕЗ ОДИН ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ С ПАУЗОЙ  СВЕТОДИОДОВ СЛОЯ  ///////////////////
   for (k=1;k<=4;k++)//4 кратное повторение перебора
   {
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j=j+2)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==0&j==6){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==1&j==6){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==2&j==6){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==3&j==6){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==4&j==6){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==5&j==6){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==6&j==6){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==7&j==6){delay(500);LC.clearDisplay(0); LC.clearDisplay(1);}

   }
   }
   }

   //////////////////// ОЧИСТКА МАТРИЦ ПЕРЕД НОВЫМ ПОВТОРОМ ПОЛНОГО ЦИКЛА ////////////////
    LC.clearDisplay(0);//очищаем матрицу 1
     LC.clearDisplay(1);//очищаем матрицу 2

}
//
// Конец /
//
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////



Простенькая "анимация-декорация" без массивов получается...

Добавлено спустя 3 минуты 7 секунд:
Плюс в том, что можно теперь с мах7219 куб раздуть до 8 на 8 и дальше...
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение ilalexey » 17 июн 2017, 20:06

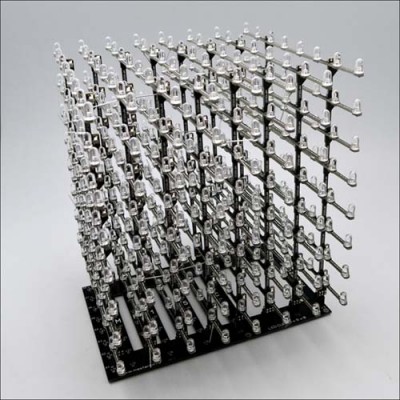

Была идея кубик делать, но с обычными выводными ледами выглядит грустно для меня. Паять много, а конструкция не "живая", т.е. без опции переделки/ремонта. Есть мысль использовать 1206 леды. У них на контактах радиуски есть. Если немного смекнуть, можно конструкцию делать, чтобы диоды можно было "кликать" в "вилочку". И заменяемо и то да сё.
Аватара пользователя
ilalexey

Сообщения: 3132
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение dimamichev » 17 июн 2017, 21:32

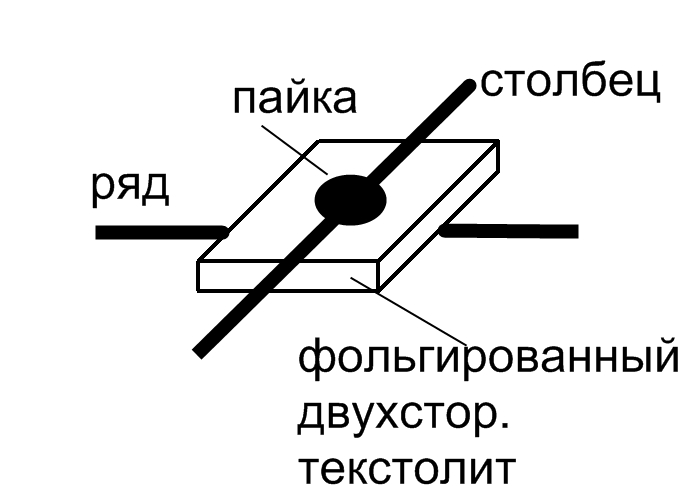

Да, и я о том же много страниц назад - "горят китайские светодиоды" надо менять, а не удобно. Но теперь с мах7219 можно делать независимые съёмные слои светодиодов, а в перекрестиях (по рисунку)на каждом слое паять мини площадки по 16 штук, например. Правда как к ним "собачить вилку под SMD светодиод" не ясно.
Вообще, пожадничал я с микросхемами...надо было их брать 4, а не одну - каждая на свой слой. Для LED555 куба подойдёт 5 и т.д. до восьми для LED888.
Вложения
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение ilalexey » 17 июн 2017, 21:51

съёмные слои

Для таких габаритов слишком блочно. По одной штуке нужно менять для хоум хенд мейд.
Правда как к ним "собачить вилку под SMD светодиод" не ясно.

Просплюсь и разрулю всё! :D
Мысль у меня была такая: на незатейлевом шаблоне 3д сетку делать в нонстоп режиме, аки рабицу. Диоды цеплять потом, по вкусу.

Добавлено спустя 7 минут 29 секунд:
Текстолит, наверно, не нужен - лишние телодвижения.
Вариант - высечкой делать гребёнку. На пересечение зубьев этой гребёнки надевать бусину с двумя отверстиями и дальше лед усиками гребёнки прижимать.
Аватара пользователя
ilalexey

Сообщения: 3132
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение dimamichev » 17 июн 2017, 21:57

Отверстия взаимно перпендикулярные,где такая бусина?, но интересная - просто нужен и "изолятор пересечений" и "механический скреплятель" одновременно.
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение ilalexey » 17 июн 2017, 22:06

dimamichev писал(а):Отверстия взаимно перпендикулярные,где такая бусина?,

Не обязательно. У нас провод гнётся. Можно параллельные отверстия. Чего то кажется, что бисер с двумя отверстиями существует. А если нет, то две штуки можно нанизать. Прозрачный бисер ещё и отсвечивать будет.
dimamichev писал(а):нужен и "изолятор пересечений" и "механический скреплятель" одновременно.

Это да - бусина с двумя(тремя) дырками была бы в тему.
Керамику с четырьмя отверстиями встречал. Колбаски. Но не прозрачные.
Аватара пользователя
ilalexey

Сообщения: 3132
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение dimamichev » 17 июн 2017, 22:12

Из продажного такое нашёл... Всё таки для наглядности замысла картинку бы....
Вложения
Аватара пользователя
dimamichev

Сообщения: 1303
Зарегистрирован: 03 янв 2013, 16:27
