Вопросы новичка.

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

Re: Вопросы новичка.

Сообщение dimamichev » 31 май 2017, 20:20

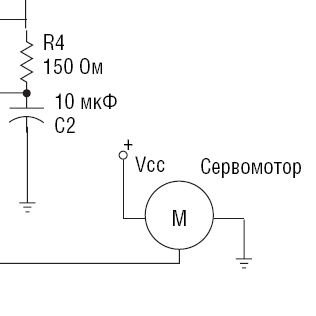

Нашёл в одной переведённой книге. Оказывается так и чихать что там внутри.
Вложения
уго сервопривода.jpg
уго сервопривода.jpg (26.89 КиБ) Просмотров: 821
Аватара пользователя
dimamichev

Сообщения: 1306
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение dimamichev » 02 июн 2017, 23:41

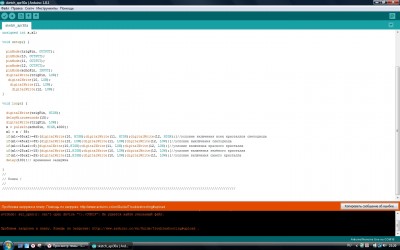

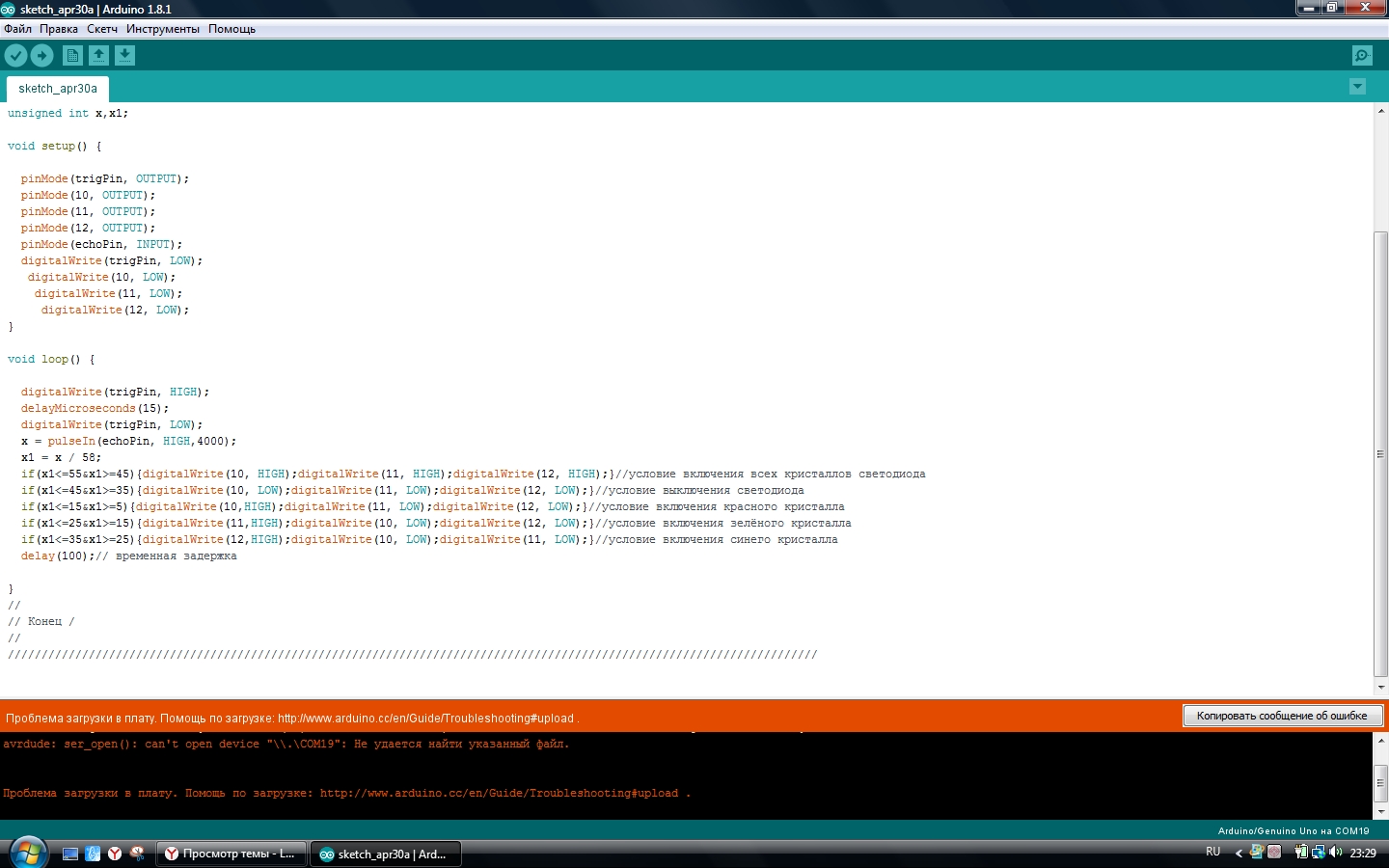

Такая печаль у меня - не видит Arduino IDE плату почему то ни с того ни с сего. Светодиоды RX,TX не мигают. Причём на двух платах сразу (значит платы не причём). Что может быть? Накрылся "сигнально-питальный" провод? И ещё... в начале компиляции индикатор процесса сразу показывает некий уровень (примерно шестая часть, потом сбрасывает и начинает снова. На что грешить?
Вложения
Новый точечный рисунок (3).jpg
Аватара пользователя
dimamichev

Сообщения: 1306
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение ilalexey » 02 июн 2017, 23:47

на ком19 греши :)
Аватара пользователя
ilalexey

Сообщения: 3132
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение dimamichev » 02 июн 2017, 23:55

С этим ком 19 отдельная история. Первая плата работала с ком 3. Вторая плата (немного другая модификация)потребовала "другого драйвера" и после установки работала под ком 19. Первая плата "адаптировалась" под два кома. Теперь накрылось всё. Получается как будто платы не соединяются с компом через кабель.
Аватара пользователя
dimamichev

Сообщения: 1306
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение ilalexey » 03 июн 2017, 00:38

dimamichev писал(а):С этим ком 19 отдельная история. Первая плата работала с ком 3. Вторая плата..

Тю.. Ясен пень, что у тебя "комы" будут "накидываться" в систему с очередной новой платой. В диспетчере посмотри свой "ком".

Добавлено спустя 7 минут 29 секунд:
1:23
Аватара пользователя
ilalexey

Сообщения: 3132
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение dimamichev » 04 июн 2017, 16:02

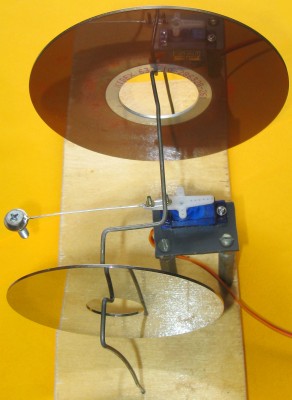

Cегодня само всё восстановилось.Каждой плате свой "компот" включается... как будто ничего и не произошло...скетчи заливаются. Сделал по следам своих старых конструкций звонницу из жестких дисков, скетч для стучания двумя кнопками. Но забыл, что сервопривод шумит - перезвон испорчен.
Код: Выделить всёРазвернуть
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
//
// Arduino UNO
//
////////////////////////
//
//программа для управления звонницей //

////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


int x=1410; //длительность импульса – угол поворота качалки
void setup()
{
  pinMode(7,OUTPUT);//управляющий канал сервопривода
  digitalWrite(7,LOW);
  pinMode(12,INPUT);  //кнопка выв.12 вход
  pinMode(11,INPUT);  //кнопка выв.11 вход
}

void loop()
{
    x=1410;// возвращение в центральное положение
    if (digitalRead (12)==HIGH)   //если кнопка нажата ...
    {x=970;} //удар в большой диск

    if (digitalRead (11)==HIGH)   //если кнопка нажата ...
    {x=1730;} //удар в малый диск
       {
        digitalWrite(7, HIGH);//исполнение удара...
        delayMicroseconds(x);//длительность импульса
        digitalWrite(7, LOW);
        delayMicroseconds(10000-x);//длительность паузы
        delayMicroseconds(10000);
       }


}
//
// Конец /
//
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
Вложения
Аватара пользователя
dimamichev

Сообщения: 1306
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 05 июн 2017, 12:22

читоэто? О_о
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 05 июн 2017, 16:48

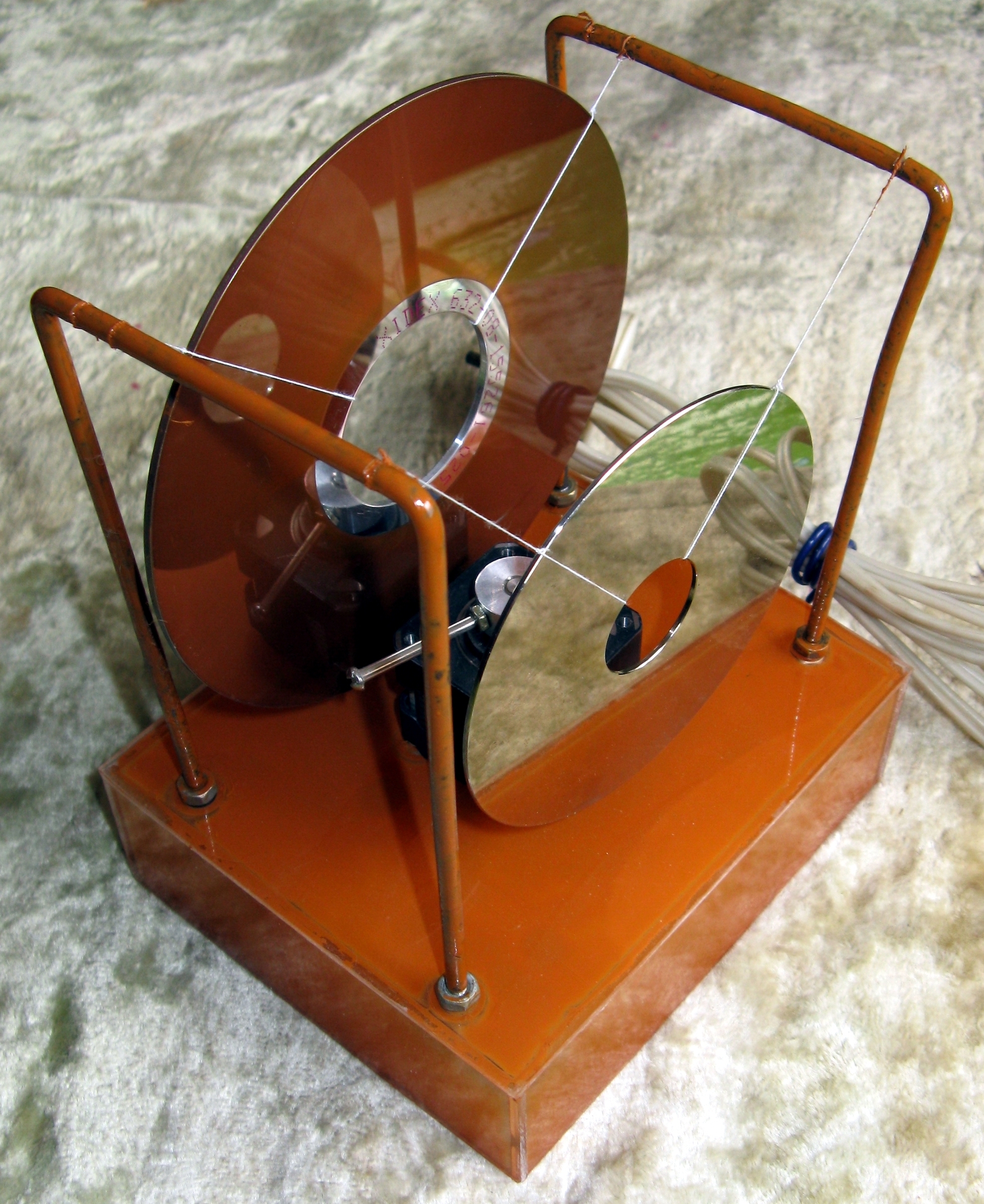

Это звонница из "зеркал" винчестеров, они чисто звенят на нитяном или проволочном подвесе, если по ним стучать металлом. Ранее делал такую на шаговике без микроконтроллеров, микросхем и транзисторов. Статья в каком то номере ж. Р.- не помню. Звук не хуже колокольного (точнее колокольчикового)... Думал теперь "сервоприводом постучать", но он сам "шлёпает" громко.
Вложения
Аватара пользователя
dimamichev

Сообщения: 1306
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 06 июн 2017, 14:13

ну а видео работы?
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 06 июн 2017, 20:58

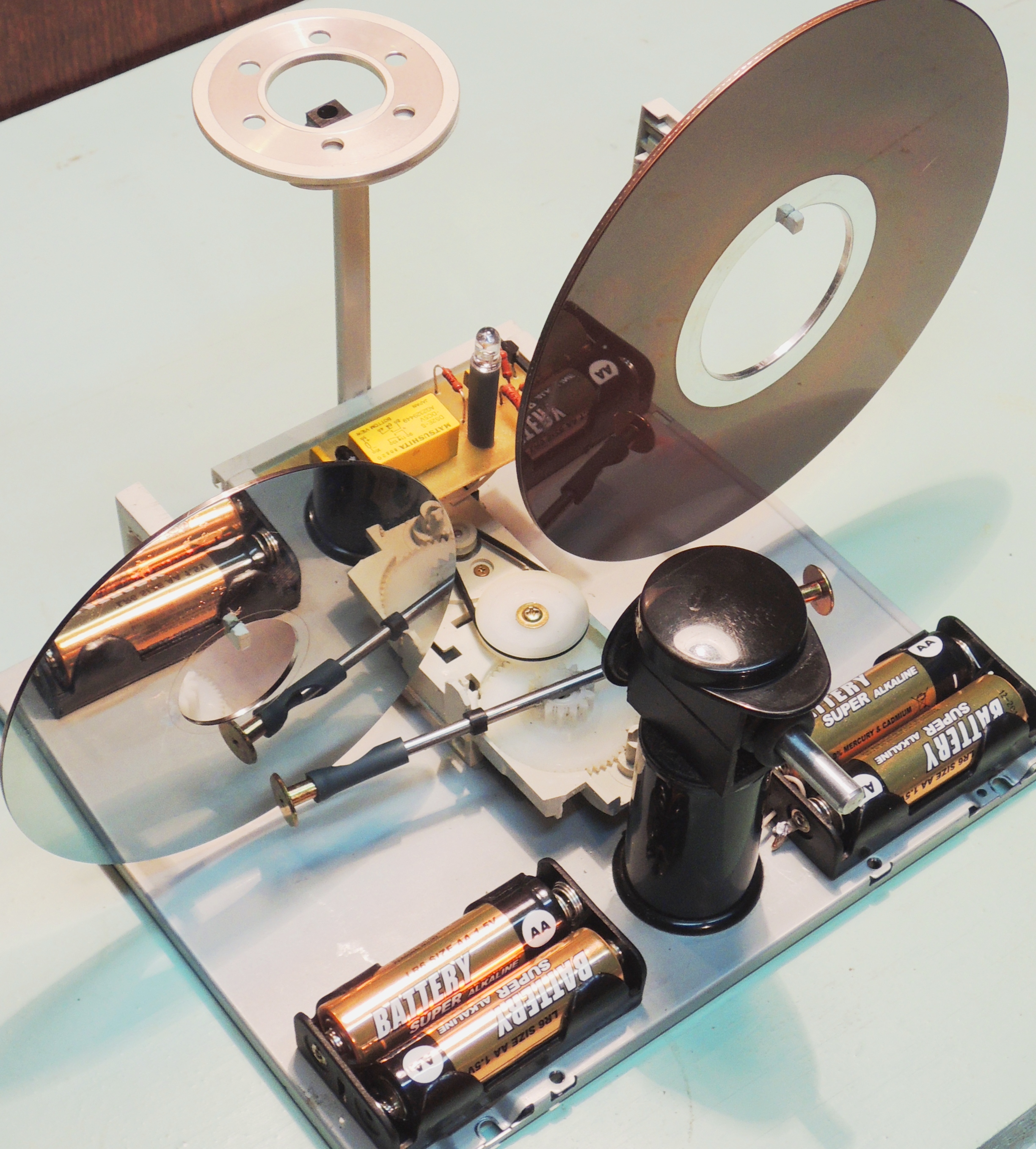

Не было тогда видео...(в моей жизни), только фотка от конструкции осталась (я их неминуемо все ломаю) :cry: . Вот более поздняя версия опубликованная, попробую найти ролик к ней...

Добавлено спустя 3 часа 38 минут 9 секунд:

Звук на ролике хуже чёй то чем в "натуре". :pardon:
Вложения
Аватара пользователя
dimamichev

Сообщения: 1306
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 06 июн 2017, 23:07

выглядит как-то всё стремно
от тех.решения и смысла такое воротить)
я понимаю ещё музыкальную шкатулку сделать...
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 07 июн 2017, 08:21

Глянул на другом компьютере своё сообщение...ролик не попал в него. Опять что то не так...
Излучатели звука должны быть открытые, отсюда такой внешний вид (без подвальчика). С "музыкальной стучалкой" думал. Для этого надо хотя бы три излучателя, ардуино и сервопривод. Вот он то стучит, шмякает и т.д. - губит всё в принципе. Схемное решение этой поделки, мной любимое - реле. Хотя что обсуждать, публикация состоялась, если бы не понравилась так бы и написали, не имеет практического применения ввиду слабости и несуразности технического решения. Кстати отредактировали статью про "сервопривод-алфавит", теперь я знаю как правильно обозначать сервоприводы на схемах... :D
Аватара пользователя
dimamichev

Сообщения: 1306
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 07 июн 2017, 12:43

Мне кажется, надо тональность регулировать как-то другими методами, сделать эксперименты с подвесом (жесткостью или натяжением нити)...
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 08 июн 2017, 22:20

А смысл ? , нет "тихой стучалки".
Просматривал разные проекты на ардуино, заинтересовался такими индикаторами - роликов много с одинаковыми. Где их можно купить? :(
Аватара пользователя
dimamichev

Сообщения: 1306
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Madf » 09 июн 2017, 12:44

ну наконец кто-то сделал мою давнюю идею, а то мне-то лень :D
купить говоришь? это делается на фрезерном станке из тонкого оргстекла...
Madf

Сообщения: 3259
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
