Вопросы новичка.

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

Re: Вопросы новичка.

Сообщение dimamichev » 19 янв 2017, 20:30

Madf писал(а):https://ru.aliexpress.com/item/Nano-V3-ATmega328-CH340G-Micro-USB-Pin-headers-NOT-soldered-Compatible-for-Arduino-Nano-V3-0/32664577152.html

Madf,посмотрел ссылку, поясните мне "плиз" по питанию, не ясно всё: эта платка питается от 5 В через сигнальный шнур от компьютера (разъём входной "совсем однако маленький") и от внешнего источника 6-12 В ? В "автономном режиме" плата сама находит внешний источник или надо её коммутировать (фишка-коротышка ?)? 3В это напряжение которое платка выдаёт наружу?.. А ещё мне показалось что на ней два резонатора?
Аватара пользователя
dimamichev

Сообщения: 523
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Angel71 » 19 янв 2017, 22:39

Dmitry__, хз, что есть часовая на 3в. пардонс, такие варианты давно в голову не приходят, как-то не тянет на меги и излишнее кол-во микрух. чтот на подобии ncp1402/ncp1450 и питание от намного более ёмкого акума/батарейки для задач без необходимости возни с ультранизким потреблением (которое вроде тут и не упоминалось). с ультранизким такие микросхемки тоже не выбрал бы, тем более, что можно на одной сделать и/или дешевле+компактней. ну да ладно, каждому своё.
Аватара пользователя
Angel71

Сообщения: 9753
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Вопросы новичка.

Сообщение Dmitry__ » 20 янв 2017, 00:31

Ну я просто знаю, что dimamichev таракашками увлекается и светоедами, вот и посоветовал маленькие дуины.

dimamichev, v3.0 в обозначении наны - это не напряжение, а версия платы. С юсб она питается 5-ю вольтами, есть свой регулятор, выведен на пины платы, можно питать внешним напряжением от 6-12 вольт. 3-х вольт там нет. 2-й кварц использует чип usb-com переходника. Плата интересна тем, что в ней используется значительно дешевле чип usb-com. А с последними приколами поддельных ftdi чипов, которые фирма может выключить при обновлении драйверов, ftdi стали совсем не интересны.
Можешь пока нагуглить схему наны и изучать...
Встроенный usb-com переходник, для батарейных применений, лишний жрушка энергии.

https://yandex.ru/images/search?text=Arduino%20Nano%20v3.0%20Schematic&lr=2

Для поиска конкретной модели, добавь ch340g - это usb-com переходник.
Аватара пользователя
Dmitry__

Сообщения: 7153
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение Madf » 20 янв 2017, 14:01

dimamichev писал(а):поясните мне "плиз" по питанию

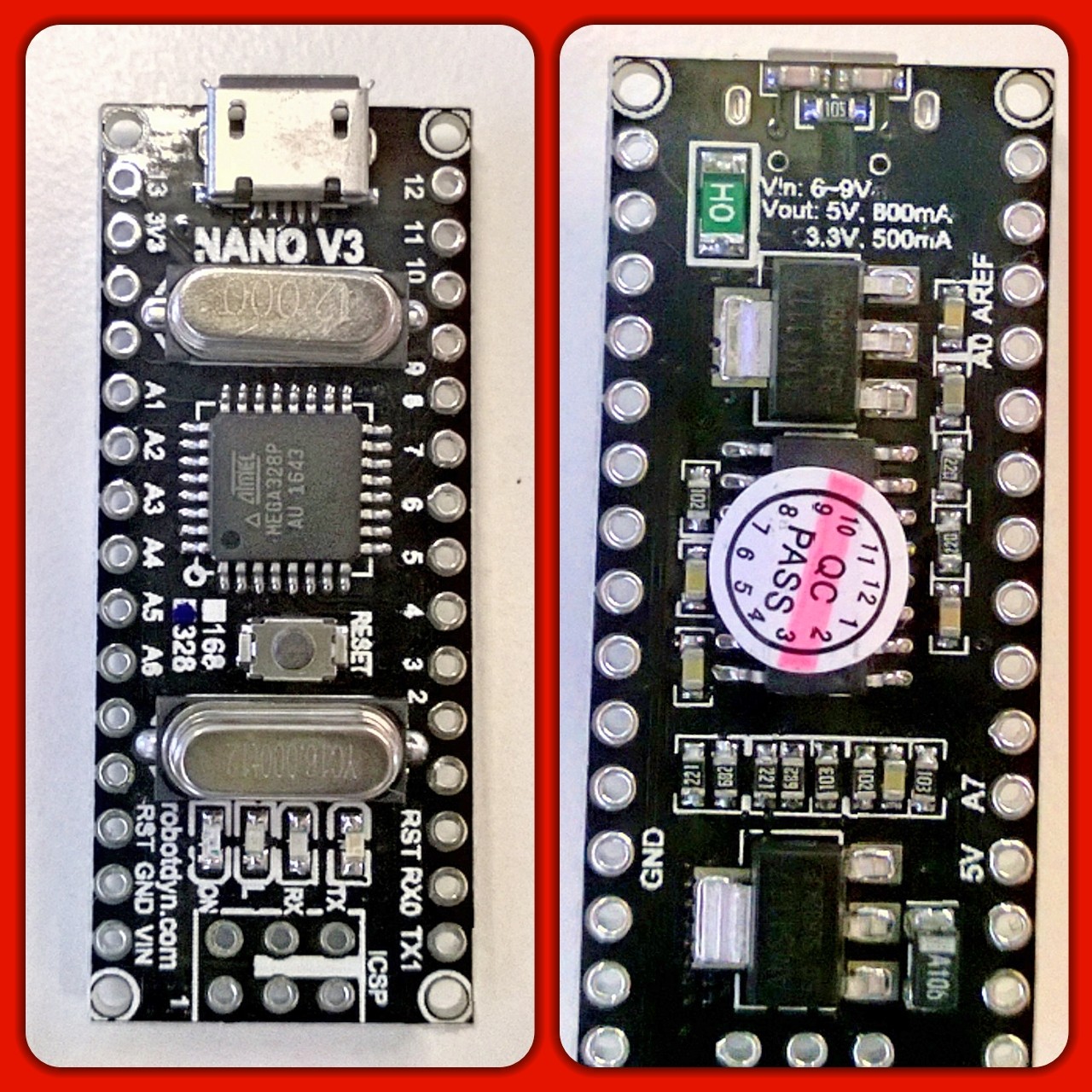

Плата питается от USB через стаб 3.3В, есть выход этого напряжения на внешку, токи/вид такой:

Так же стоит второй стаб на выход 5V, для внешнего питания.
Чипы стабов AMS1117.
Точно схему разводки сказать не могу (нет мультиметра на руках), офф сайт тут.

dimamichev писал(а):А ещё мне показалось что на ней два резонатора?

Да, один для порта используется (12МГц), второй для самого МК (на 16МГц), для стабильности.

Для меня из плюсов наличие ISP разъёма.

При включении мигает синим светодиодом (тест).
Больше информации нет.
Madf

Сообщения: 2710
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 20 янв 2017, 14:43

Спасибо!
Аватара пользователя
dimamichev

Сообщения: 523
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 20 янв 2017, 16:08

Хм, действительно есть 3.3v :oops: А что он питает? Авр не работает от 3v на 16-ти мгц.
Аватара пользователя
Dmitry__

Сообщения: 7153
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение Madf » 20 янв 2017, 16:18

Плата черная, ничего не видно, дома прозвоню...а то вдруг выяснится, что всё-таки где-то накосячили и оно в реале работает на частной партии.
Madf

Сообщения: 2710
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение Dmitry__ » 20 янв 2017, 16:50

Ну я точно протупил, на всех нанах есть 3.3v. Ща гляну...

Добавлено спустя 3 минуты 37 секунд:
На фирменной нано 3.3 вольта берется с ftdi.
http://datasheet.octopart.com/A000005-Arduino-datasheet-10406030.pdf

Добавлено спустя 15 минут 36 секунд:
Переделка дуины на 3 вольта, кто-то даже кварц оставляет на 16 мгц.
http://ba0sh1.com/blog/2013/03/30/tutorial-3-3v-hacking-for-arduino-nano/
В общем, беспонтовые эти 3 вольта на нанах. Порты IO все равно 5-ти вольтовые.
Аватара пользователя
Dmitry__

Сообщения: 7153
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 20 янв 2017, 17:23

Уточните всё же неразумному - "питаются от компа все платки всё же 5 Вольтами"? Если автономно, в конструкции то 6- 12 В ? На платах есть переключатели-фишки для выбора режима питания?

Добавлено спустя 4 минуты 29 секунд:
И ещё... пока жду сына на подмогу, если загрузить на комп "ПО для заливки в платки" могу я внутри него тренироваться в правописании скетчей (программ)?
Аватара пользователя
dimamichev

Сообщения: 523
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 20 янв 2017, 17:42

dimamichev писал(а):Уточните всё же неразумному - "питаются от компа все платки всё же 5 Вольтами"? Если автономно, в конструкции то 6- 12 В ? На платах есть переключатели-фишки для выбора режима питания?

Да, плата питается всегда 5-ю вольтами. При подкл. usb, внешний источник не нужен. Ничего переключать не требуется. Для переделки питания на 3 вольта нужно менять кварц на 8мгц. и менять загрузчик в дуине. Ссылку на такой хак дал. Забудь про другие напряжения, только 5 вольт. 3.3 вольта выведены просто на внешний пин, чтобы было. Реально от них толку ноль...
dimamichev писал(а):И ещё... пока жду сына на подмогу, если загрузить на комп "ПО для заливки в платки" могу я внутри него тренироваться в правописании скетчей (программ)?

"ПО для заливки в платки" - это arduino IDE? Так там и пишут прогу в основном.
Аватара пользователя
Dmitry__

Сообщения: 7153
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 20 янв 2017, 18:00

Ну так я ещё тёмный... Думаю ПО загрузи, платку подключи и уж тогда... Значит можно пока с arduino IDE без платки упражняться (надеюсь с сыном мы это быстро одолеем).

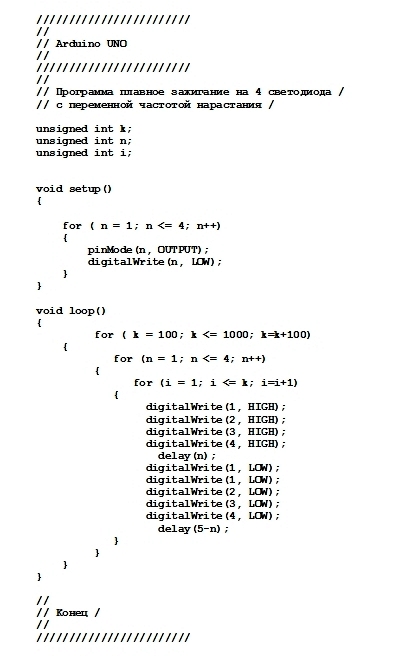

Вот ещё со мной хохма приключилась: решил в перспективе для переключателя светодиодов набрать-создать несколько программ-фрагментов, соединить их последовательно - такой проигрыватель различных эффектов. Ну и решил создать режим плавного включения всех светодиодов тире резкого гашения. Нашёл команду для этого... Но не тут то было. Не все выходы поддерживают ШИМ окацца... Придумал извращение-программу для цифровых выходов чтоб плавно-ступенчато наращивали напряжение на выходе. "Бумагу прилагаю" (ПО пока сам загрузить не могу)...
Вложения
программа плавного зажигания.jpg
Аватара пользователя
dimamichev

Сообщения: 523
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 20 янв 2017, 18:25

Это тоска читать программу с картинки, почему не хочешь в тег "code" оформлять программу? Кнопочка "Code" есть при редактировании сообщения.

Можно проверять свой код в симуляторе, пока дуина едет.
https://habrahabr.ru/post/195428/
http://roboforum.ru/forum86/topic13367.html
https://yandex.ru/search/?text=Arduino%20Proteus&lr=2
https://www.smashingrobotics.com/arduino-simulators-lineup-start-developing-without-real-board/
Аватара пользователя
Dmitry__

Сообщения: 7153
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение Madf » 20 янв 2017, 18:33

Dmitry__ писал(а):Ну я точно протупил, на всех нанах есть 3.3v. Ща гляну...

Ага.)

Dmitry__ писал(а):На фирменной нано 3.3 вольта берется с ftdi

Да, но токи смешные, палится эта дрянь на раз.

Dmitry__ писал(а):Переделка дуины на 3 вольта, кто-то даже кварц оставляет на 16 мгц.

Я как-то морочился на эту тему, если верить их графикам, то это некое граничное пороговое состояние при котором может работать МК и видимо запас прочности значительно выше (но ДА, так лучше не делать).

Dmitry__ писал(а):Порты IO все равно 5-ти вольтовые.

У всех АВР входы толерантные к 5В, вот и всё.
Madf

Сообщения: 2710
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Вопросы новичка.

Сообщение dimamichev » 20 янв 2017, 18:35

Виноватс.., не обучен. Просто сам грузить на комп побаиваюсь, дождусь сына. С редактированием сообщения попробую разобраться...
Аватара пользователя
dimamichev

Сообщения: 523
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 20 янв 2017, 18:45

Madf писал(а):У всех АВР входы толерантные к 5В, вот и всё.

Так дело не в авр :), а в подключаемых внешних девайсах, которые далеко не всегда толерантны к 5-ти вольтам. Как раз в ссылке на хак и рассматривалась засада с шиной i2c для 3-х вольтовых устройств. Мне проще взять дуину 3-х вольтовую, чем думать о толерантности внешних устройств.
Аватара пользователя
Dmitry__

Сообщения: 7153
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
