Re: Робот прилипала-стекломой

Сообщение Vladimat » 14 мар 2015, 14:59

Вот комплект файлов статора со спиралью внутрь (чертёж см. выше). Ещё поднатужусь, нарисую лопатками наружу для сравнения.

Добавлено спустя 2 часа 25 минут 28 секунд:

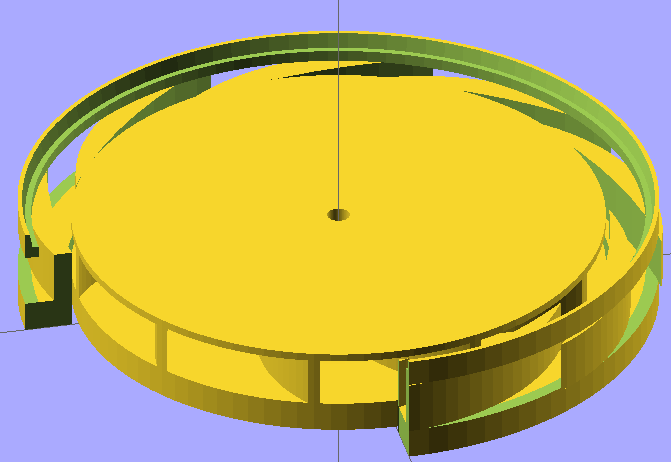

А вот комплект файлов для статора лопатками наружу
Вложения
Stator_blades.zip
(209.49 КиБ) Скачиваний: 0
Stator_Spiral.zip
(618.56 КиБ) Скачиваний: 0
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Робот прилипала-стекломой

Сообщение Myp » 15 мар 2015, 18:03

не, не печатается, у меня область печати мелкая, после масштабирования всё слишком тонкое делается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17047
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Робот прилипала-стекломой

Сообщение Vladimat » 15 мар 2015, 22:48

А какая у тебя область печати? Турбина явно больше не стала, а статор лишь чуть-чуть вокруг неё
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Робот прилипала-стекломой

Сообщение Myp » 18 мар 2015, 21:28

не это я попутал, это другую модель масштабировал.
но всё равно, фигня выходит, слишком нежная моделька.
мне нужны лопасти 1,5-2 мм шириной, и миллиметровые выступы по краям тоже ни о чём.
сопло 0.5 на такое не способно)

щас крышку попробую распечатать но склеить явно не выйдет нормально.
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17047
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Робот прилипала-стекломой

Сообщение Vladimat » 19 мар 2015, 00:47

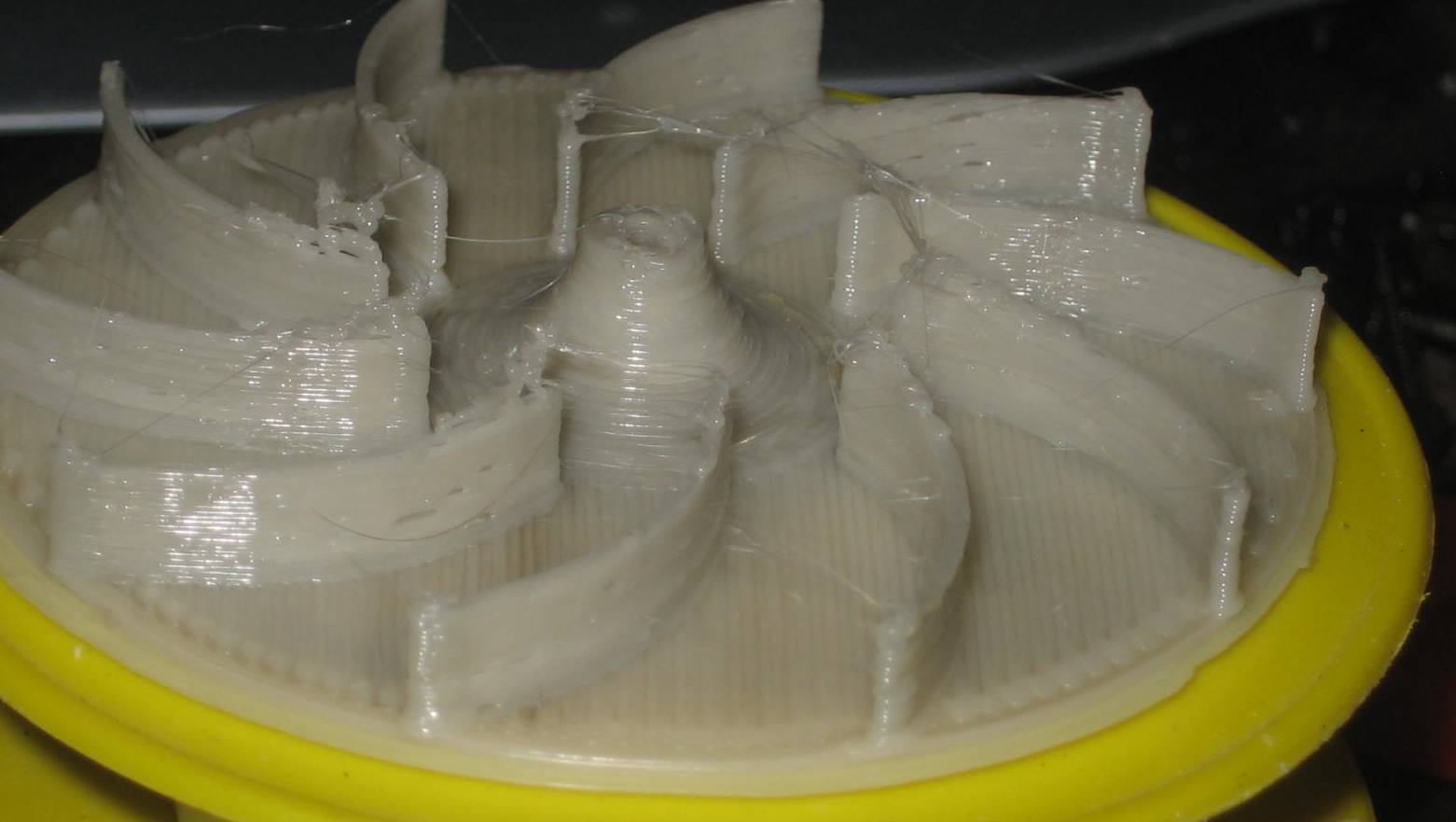

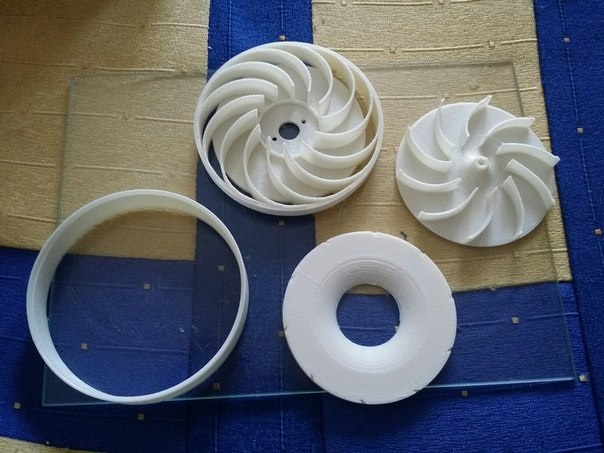

А вот мне напечатали!
M7bM3Xpdm2E (1).jpg

Эхх, не терпится испытать, но оказия будет только на следующей неделе...

Добавлено спустя 5 минут 5 секунд:
Myp писал(а):мне нужны лопасти 1,5-2 мм шириной, и миллиметровые выступы по краям тоже ни о чём.
сопло 0.5 на такое не способно)

Может, тебе исходник кинуть, сам подкрутишь параметры как нужно?
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Робот прилипала-стекломой

Сообщение Myp » 19 мар 2015, 13:06

да, выложи сюда исходники если не жалко.

ты знаешь параметры с какими печатали тебе? сопло, слой, щирина?
крышка с турбиной норм стыкуется?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17047
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Робот прилипала-стекломой

Сообщение Vladimat » 19 мар 2015, 14:11

Myp писал(а):да, выложи сюда исходники если не жалко.

ты знаешь параметры с какими печатали тебе? сопло, слой, щирина?
крышка с турбиной норм стыкуется?

Не знаю, но могу спросить. Сформулируй вопросы. Человек говорит,что стыкуется, сам ещё в руках не держал.
Вложения
turbine_vm3_cylindric.scad
(6.33 КиБ) Скачиваний: 61
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Робот прилипала-стекломой

Сообщение Myp » 21 мар 2015, 17:20

нет, не печатается у меня по отдельности.

а какой параметр надо изменить чтобы лопасть по всей длине плавно поднималась вверх, а не тока ближе к центру?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17047
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Робот прилипала-стекломой

Сообщение Vladimat » 21 мар 2015, 19:47

Там лопасть обрезается тором, чтобы имела такую закруглённую форму. Это параметр radial_curvature=20;

Сам тор создаётся и вырезается вот этой строкой модуля wheelcoverprof():
rotate_extrude(convexity = 10) wheelcoverprof2d();
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Робот прилипала-стекломой

Сообщение Myp » 22 мар 2015, 16:13

спасибо, попробую чтонибуть сделать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17047
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Робот прилипала-стекломой

Сообщение Scorpio » 24 апр 2015, 00:50

После долгого перерыва появилось время повозиться со стекломоем.
Удалось усилить присос до 3-х кг (от пола) заменой БП на более мощный и, как ни странно, заменой самопальных носков на штатные покупные. Присос все равно хилый - в стороны ползет нормально, а вверх не может - сползает.
Эксперимент с самопечатной турбинкой пока не дал видимого результата. Но, будем "трясти дальше", меняя турбинкины параметры.
Хотел уже окончательно прикрепить аксель, и возник такой вопрос:
как разместить аксель, чтобы он работал как в вертикальном положении робота, так и в горизонтальном (если вдруг захочется помыть кафель на кухне)? С вертикальным положением проблем нет. Ставь, как хочешь - все равно проекции вектора силы тяжести на оси акселя будут меняться при вращении стекломоя по горизонтальной оси. Когда же робот лежит на полу, и вращается по вертикальной оси, то получается, что в каком бы положении не был бы закреплен акселерометр, его показания не будут меняться? Ведь он вращается вокруг вектора силы тяжести. У меня по крайней мере так. Как же тогда работает Хобот при заявленом мытье стола?
