двуногий коленками незад

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Сообщение prapor » 20 сен 2005, 18:44

Setar спасибо за подсказку, сложность я оценил, у вас очень хороший форум.  :shock:
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44

Сообщение prapor » 20 сен 2005, 18:47

Александр спасибо тебе за моральную поддержку и ценную идею.
А товедь я новичок на форуме.
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44

Сообщение FireFly » 20 сен 2005, 21:28

Вот еще для ознакомления :D
http://www.lynxmotion.com/Category.aspx?CategoryID=67

Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Сообщение prapor » 21 сен 2005, 14:46

по поводу походки приблизительно должно быть так:
небольшая анимашка двуного коленками назад
Вложения
animMW.rar
(182.44 КиБ) Скачиваний: 188
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44

Сообщение Sergey » 22 сен 2005, 07:49

prapor писал(а):по поводу походки приблизительно должно быть так:
небольшая анимашка двуного коленками назад


Да уж. Никогда не видел чтобы реальные конструкции так носились.
Не знаю как у других а у меня такая скорость не получится точно.
Аватара пользователя
Sergey

Сообщения: 135
Зарегистрирован: 11 июл 2005, 15:27
Откуда: Ekaterinburg

Сообщение prapor » 22 сен 2005, 12:03

теоретически любая шагающая машина (человек в том числе) :D может двигаться в четырех режимах:
1. медленный шаг
2. нормальный шаг
3. быстрый шаг
4. БЕГ
почему БЕГ большими буквами,потому,что бег тоже подразделяется на несколько режимов:
1. рысь
2. галоп
3. аллюр
от всех режимов зависит скорость перемещения и алгоритм управления
механикой.
пока пытаюсь работать только на режиме 1. :wink:
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44

Сообщение Sergey » 22 сен 2005, 13:30

Вы когда-нибудь замечали, как прыгает кузнечик?! Неплохие скорости и высота для такого размера.
Так вот - когда-то я пытался создать нечто подобное. Прыгало это чудо за счет накопленной энергии в маховиках.
Но главное не это. А то что это был единственный способ без применения пружих получить столько механической энергии для прыжка.
Я конечно немного не по теме, но на счет скорости могу сказать, что так бегать на современном уровне развития техники вряд-ли получится.
Аватара пользователя
Sergey

Сообщения: 135
Зарегистрирован: 11 июл 2005, 15:27
Откуда: Ekaterinburg

Сообщение prapor » 22 сен 2005, 14:44

Помню когда занимался бионикой мы разбирали все это если интересует можно покопатся в архивах.
По поводу скорости эта анимашка сделана в MAYA поэтому скорость такая бешеная, в ней важна не скорость а возможность по кадрово прсмотреть механнику шага.
Там как раз присутствует тот боковой крен (шаг сумо) :lol: про который ты упоминал "( у меня равновесие в момент шага конструкция выдерживала переводом центра тяжести на одну ногу, а затем опять возвращала на место, но тогда было похоже, что робот топает)".
его невозможно избежать но его нужно компенсировать, площадка на которой находятся крепления ног не должна очень сильно колебаться.
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44

Сообщение prapor » 05 окт 2005, 18:35

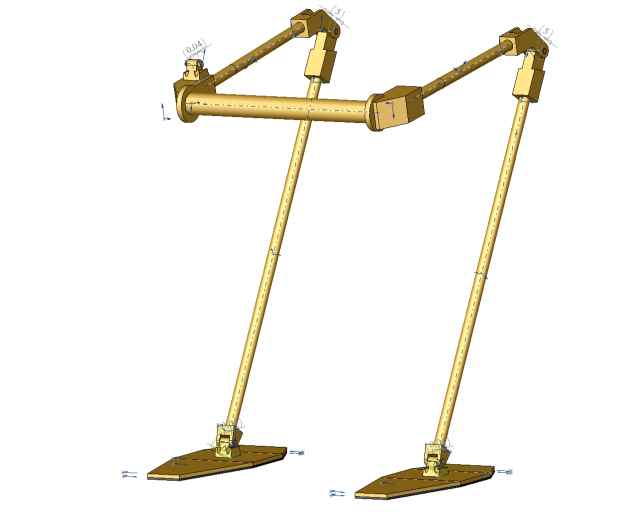

набросал небольшую картику с предыдущего рисунка,это фактический скелет
двуного пока только опрный без механических обвязок.  :!:
жду ваших замечаний и добавлений :wink:
Вложения
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44

Сообщение prapor » 05 окт 2005, 18:40

Небольшое добавление на данный шедевр есть анимация "спокойный шаг" весит около 5 мегов цеплять на форум буду только по разрешению модератора, так как не знаю предел по аттачу. :lol:
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44

Сообщение Kanoka » 06 окт 2005, 02:54

набросал небольшую картику с предыдущего рисунка,это фактический скелет
двуного пока только опрный без механических обвязок.
жду ваших замечаний и добавлений

Сильно! :) Только он падать будет как только оторвет ногу от пола. Стопа и коленный сустав должны вращяться в двух плоскостях.

И даже визуально какое то все очень длинное, вобщем пока больше похоже на детский рисунок.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Sergey » 06 окт 2005, 06:59

На мой взгляд крайне неудачный вариант.Как уже было сказано выше мало плоскостей свободы, также слишком длинные составные части. От этого увеличится нагрузка на двигатели и деформация на изгиб.
Аватара пользователя
Sergey

Сообщения: 135
Зарегистрирован: 11 июл 2005, 15:27
Откуда: Ekaterinburg

Сообщение prapor » 06 окт 2005, 11:32

по поводу стопы я согласен,но колено в двух плоскостях это нонсенс
покрути своим коленом сколько у него плоскостей одно или два.
Устойчивость пока не рассматрмвалась, важна механика движения ноги в вертикальной плоскости, от стопы до бедра (коленный и бедерный шарниры),стопа пока тоже не рассматривалась как клас слишком сложна механизация хотя при шаге основная нагрузка как раз на нее и приходится.
"Детскость" рисунка этоже не чертеж ,а так рабочий эскиз.
посмотреть как все выглядит :roll:
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44

Сообщение Sergey » 06 окт 2005, 12:18

Если по серьезному разбираться, то хочу заметить, что суставы бедра и голени должны быть примерно одного размера (точные ограничения сказать пока не могу). А на счет коленей ты прав - они должны иметь только одну степень свободы. Но вот крепление с крпусом всетаки стоит сделать более подвижным.
Аватара пользователя
Sergey

Сообщения: 135
Зарегистрирован: 11 июл 2005, 15:27
Откуда: Ekaterinburg

Сообщение prapor » 06 окт 2005, 12:24

Еще один вопрос, планетарный редуктор, подскажите кто что знает
или ссылочки пожалуйста  :shock:
На поисковики не посылать уже работают :D
prapor

Сообщения: 40
Зарегистрирован: 15 сен 2005, 14:44
