Разработка Open Robotics: Драйвер двигателей на реле до 10А, 12В

Правила форума
Правила раздела OpenRobotics

Re: Разработка Open Robotics: Драйвер двигателей до 12А, 36В

Сообщение SkyStorm » 19 июн 2009, 10:59

И во сколько выльется стоимость драйвера??? Считали???
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2681
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Разработка Open Robotics: Драйвер двигателей до 12А, 36В

Сообщение =DeaD= » 19 июн 2009, 11:18

2SkyStorm: Только без паники! Уж всяко не дороже 1000р :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Драйвер двигателей до 12А, 36В

Сообщение contr » 19 июн 2009, 11:53

под >18v нужно еще питание драйвера подрезать или стабилитроны воткнуть в цепи затвора
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Разработка Open Robotics: Драйвер двигателей до 12А, 36В

Сообщение =DeaD= » 19 июн 2009, 12:04

12V питание будет.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Драйвер двигателей до 12А, 36В

Сообщение avr123.nm.ru » 19 июн 2009, 13:11

Хорошо бы название подправить СООТВЕСТВЕННО !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение =DeaD= » 19 июн 2009, 13:23

А я тему отделил :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение SkyStorm » 16 июл 2009, 10:31

Да 20 драйверов на Реле, это Мощь!!! Вы уверены что столько надо???
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2681
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение =DeaD= » 16 июл 2009, 10:52

Нет :) но платы заказывать так удобней, по другому заказывать - будет дороже тупо :)

Добавлено спустя 8 минут 41 секунду:
Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А, 12В
Есть же вопросы логистики производства, в частности - компоновки печатных плат на пластинах - иногда они приводят к неочевидным последствиям :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение galex1981 » 31 окт 2009, 15:11

А какой номинал сопротивлений, подтянутых к земле на разъеме MD2?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение galex1981 » 02 ноя 2009, 11:18

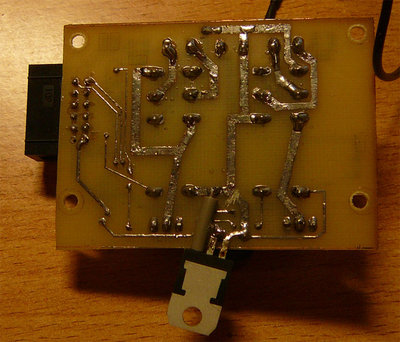

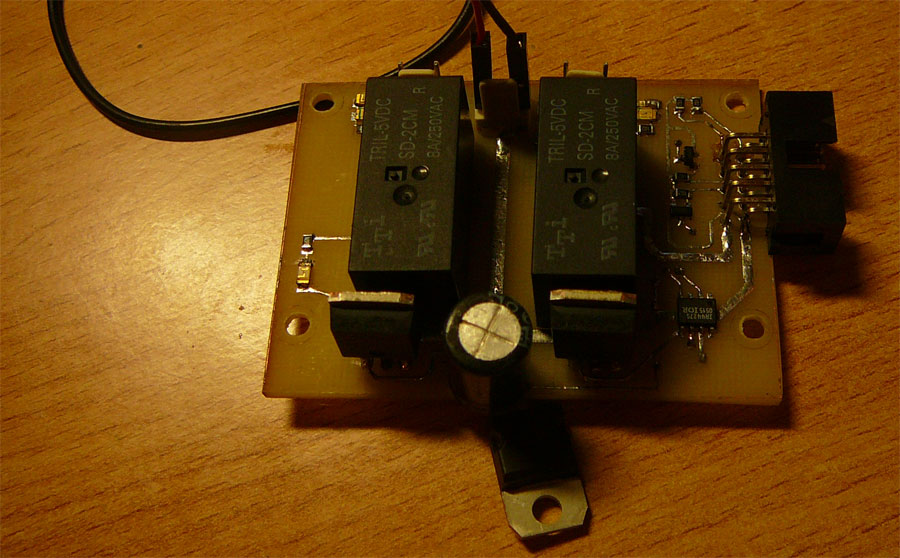

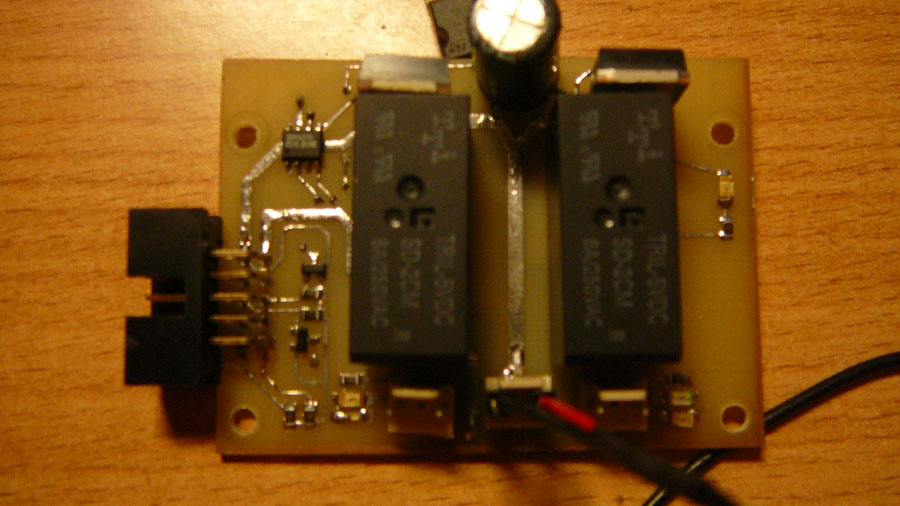

В общем собрал я драйвер двигателей, видоизменил схему: реле поставил TRIL-5VDC-SD(B)-2CM-R реле, 5V / 8A, 250VAC на 5 вольт, соответственно к нему поставил преобразователь l7805 и транзисторы другие поставил (названия трнзистров чуть позже напишу). Экспериментировал на 2х видах двигателей - 3 вольтовых (к миниботу Эда продаются) и 12 вольтовых (от радиоуправляемого танка). Результаты мне понравились - ДД работает стабильно, нормально переходит от прямого к обратному вращению (только слышен щелчок реле ;)). Силовые МОСфеты ставил без радиаторов - еле теплые (12В питание в течение получаса работы).
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение avr123.nm.ru » 02 ноя 2009, 11:27

Приюти както получше этот TO-220 !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение galex1981 » 02 ноя 2009, 11:40

Я на него радиатор повешу когда в робот буду плату монтировать
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение ALHIMIK » 02 ноя 2009, 22:28

плата залуженна не полностью...
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение galex1981 » 03 ноя 2009, 09:51

плата залуженна не полностью...

Есть иногда такой минус :oops: - буду исправлять...
Выкладываю проект переделанный под мой тип реле
Вложения
OR-MD2-10A-12V-X2.rar
(1017.63 КиБ) Скачиваний: 18
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Разработка Open Robotics: Драйвер двигателей на реле до 10А,

Сообщение ALHIMIK » 03 ноя 2009, 11:30

мб стоит сменить флюс а то слой припоя не равномерный шершавый какойто...
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python
