Re: Проект OpenRobotics

Сообщение =DeaD= » 19 сен 2008, 16:51

Mazayac писал(а):в связи с недавним пополнением в семействе других хлопот хватает :wink:

Поздравляю!!!!!

blindman писал(а):Вот, вариант следующий. Добавил светодиод на питание, питание к ногам МК подвел звездой из одной точки, блокировочные конденсаторы подключил к проводам питания перед выводами МК. Не хотелось с двух сторон компоненты размещать, но видимо придется

Лучше уж с двух сторон размещать компоненты, чем нарушать рекомендации по питанию и кварцеванию :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект OpenRobotics

Сообщение Mazayac » 19 сен 2008, 17:25

blindman писал(а):Поздравляю ! :Bravo: Теперь конечно не до этого

=DeaD= писал(а):Поздравляю!!!!!

frig писал(а):присоединяюсь к поздравлениям! а кто пополнил? вес, пол? какой по счету пополнятель? :-)

Спасибо :)
Парень, первенец, 3.750 :beer:
Добавлено спустя 1 минуту 24 секунды:
=DeaD= писал(а):Лучше уж с двух сторон размещать компоненты, чем нарушать рекомендации по питанию и кварцеванию :)

Ага, когда у меня была возможность запаивать вторую сторону платы ручками - ставил в разработках блокировочные под чипом - получалось просто замечательно. Теперь монтаж автоматический, и переплачивать за "двустороность" уже не хочется, трамбую все наверху.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект OpenRobotics

Сообщение frig » 19 сен 2008, 17:42

Парень, первенец, 3.750


круто! под зиму правда не очень хорошо... но это дело житейское :D

народ, вы хоть делитесь на какой стадии проект... перекидываетесь архивчиками мало понятными окружающим... пролейте свет в массы :-)
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Re: Проект OpenRobotics

Сообщение =DeaD= » 19 сен 2008, 18:11

frig писал(а):народ, вы хоть делитесь на какой стадии проект... перекидываетесь архивчиками мало понятными окружающим... пролейте свет в массы :-)

Так не далее как час назад от твоего сообщения на предыдущей странице выложена очередная версия. Куда же более? :)

Добавлено спустя 9 минут 18 секунд:
blindman писал(а):Вот, вариант следующий. Добавил светодиод на питание, питание к ногам МК подвел звездой из одной точки, блокировочные конденсаторы подключил к проводам питания перед выводами МК. Не хотелось с двух сторон компоненты размещать, но видимо придется

А чего там за красный прямоугольник прямо под МК? Это земля по верхнему слою чтоли? А чего дорожки пересекает по этому же слою?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект OpenRobotics

Сообщение Mazayac » 19 сен 2008, 18:24

frig писал(а):круто! под зиму правда не очень хорошо... но это дело житейское :D

Наоборот хорошо. Не кутать, не парить, как любят это дело излишне заботливые родители - и вырастет здоровым и закаленным.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Проект OpenRobotics

Сообщение blindman » 19 сен 2008, 18:34

=DeaD= писал(а):А чего там за красный прямоугольник прямо под МК? Это земля по верхнему слою чтоли? А чего дорожки пересекает по этому же слою?
Это полигон земли. Дай команду ratsnest для пересчета, и он заполнится.

Вот, перенес некоторые компоненты вниз платы. Думаю этот вариант близок к финальному
Вложения
main.zip
(81.74 КиБ) Скачиваний: 25
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение =DeaD= » 19 сен 2008, 20:29

blindman писал(а):Это полигон земли. Дай команду ratsnest для пересчета, и он заполнится.

Нде... ну и кто из нас двоих вчера только на EAGLE перешел... :oops:

Добавлено спустя 1 час 15 минут 6 секунд:
И я бы еще светодиод по питанию перетащил к разъему питания - типа его надо видеть когда втыкаем питание :wink:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект OpenRobotics

Сообщение blindman » 20 сен 2008, 05:46

Читайте доки - они рулез :D (с) неизвестный фидошник

Светодиод перенесу
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение blindman » 21 сен 2008, 22:22

У игла оказывается офигительный API и богатый скриптовый язык. Похоже я стану его фанатом :good:

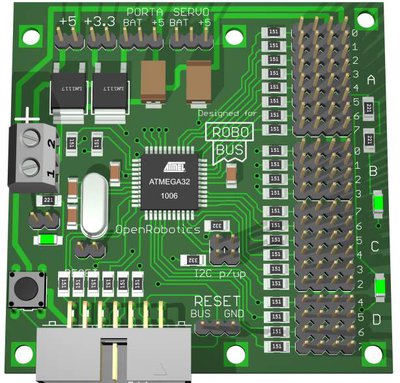

Вот как будет выглядеть плата (сделано с помощью Eagle3D):

Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение avr123.nm.ru » 21 сен 2008, 22:51

Проектик в 3Д приложи !

Вот можно EAGLE 5.2 PRO с таблеткой качнуть - 35 Mb примерно.

И еще на шаре - rapidsh are.com/files/13892 4028/CASOFT.EAG LE.PRO.5.2.0.rar
Вложения
Eagle 5.2 pro.rar
(47.77 КиБ) Скачиваний: 384
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проект OpenRobotics

Сообщение =DeaD= » 21 сен 2008, 22:53

2blindman: Я просто охреневаю, ты за пару недель освоил игл настолько насколько я даже не начинал думать его осваивать :good:
А уж такие вещи я просто не мечтал вообще из него получать :Bravo:

Добавлено спустя 1 минуту 37 секунд:
2blindman: Думаю джампер для RESET'а надо подвинуть чуть вверх, а IDC-14 чуть правее, а то он не даст нормально в левое нижнее отверстие метизы вкручивать (и винтики и стойки, если над этой платой еще чего-то будет).
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект OpenRobotics

Сообщение blindman » 21 сен 2008, 22:55

avr123.nm.ru писал(а):Проектик в 3Д приложи !

А какой проектик то имеешь в виду? Есть файл .pov , а больше вроде ничего. Ну и там ручками прикрутил подходящие модели корпусов, где не хватало.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение avr123.nm.ru » 21 сен 2008, 23:03

=DeaD= писал(а): А уж такие вещи я просто не мечтал вообще из него получать


PROTEUS тоже такое делает.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проект OpenRobotics

Сообщение blindman » 21 сен 2008, 23:06

avr123.nm.ru писал(а):Вот можно EAGLE 5.2 PRO с таблеткой качнуть

avr123.nm.ru писал(а):PROTEUS тоже такое делает.

Одной из причин, почему я перехожу на Eagle, является то, что его можно по-честному юзать бесплатно, да еще и под свободной ОС.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение avr123.nm.ru » 21 сен 2008, 23:16

1) Ждамперы подтяжки i2c нужно разнести или сдвинуть, а то не поймешь как перемычки вешать.
2) На ноги регулторов надвинуть площадки под кондеры керамику 0805. Аналогично и параллельно электролитам - можно и 1206.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
