Re: Проект OpenRobotics

Сообщение blindman » 25 сен 2008, 08:21

=DeaD= писал(а):только вот разъемы для сдвоенных энкодеров надо добавить

Это само собой. Я пока только эскиз нарисовал, посмотреть как модули друг над другом встанут.
=DeaD= писал(а):Еще предложение по RX\TX сделать сдвоенный джампер 2х

Сделал
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение sansher » 26 сен 2008, 11:22

Признаюсь, мне лень читать предыдущие страницы, поэтому может об этом уже говорилось... но нечто похожее уже есть... :P А именно РобоКом32... Если кто не знает могу дать ссылочку.
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Проект OpenRobotics

Сообщение EdGull » 26 сен 2008, 11:37

батенька вы глубоко заблуждаетесь.
а всё ваша лень... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проект OpenRobotics

Сообщение =DeaD= » 26 сен 2008, 11:49

2sansher: Да, всё именно лень :) отличия от робокома принципиальны, общего только контроллер и мысль об шине, хотя даже шина тут принципиально по другому сделана и четко описана для совместимости модулей, а в RoboCom32 такого даже близко нет - пользуй любые пины, а потом разгребай дорогой пользователь - какие с какими модулями совместимы будут.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект OpenRobotics

Сообщение blindman » 26 сен 2008, 17:52

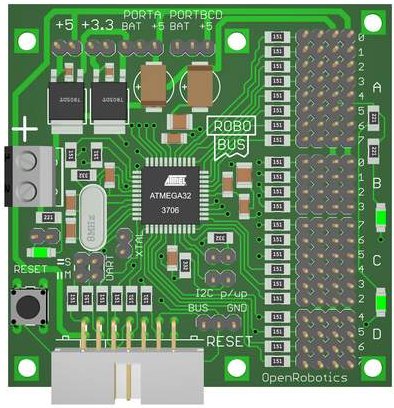

Вот последняя версия.
main.zip
(91.82 КиБ) Скачиваний: 26
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение Duhas » 26 сен 2008, 17:59

а у стабов средний вывод разве чуток не торчит?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект OpenRobotics

Сообщение blindman » 26 сен 2008, 18:09

Точно, торчит :( Надо конденсаторы подвинуть
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение avr123.nm.ru » 26 сен 2008, 18:10

Правое верхнее отверстие смещено вверх.

Хорошобы чтоб отверстия были на сетке (на расстояниях) кратной шагу кубиков LEGO - 8 мм. Тогда легко будет и с LEGO стыковать и на металические конструкторы китайсткие прикручивать.

У кого есть конструктор металический - измерьте шаг отверстий ПЛИЗ !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проект OpenRobotics

Сообщение =DeaD= » 26 сен 2008, 18:14

Куда бежать, кому деньги слать, чтобы это уже получить? :crazy: :Bravo:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект OpenRobotics

Сообщение blindman » 26 сен 2008, 18:16

У лего штырьки диаметром 5мм - имхо крупноваты отверстия будут на плате
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение =DeaD= » 26 сен 2008, 18:25

IMHO стыковку с лего или металлом в топку - кому надо поставят пластинку вспененного ПВХ пластика и готово.

Добавлено спустя 5 минут 50 секунд:
Шаг металлических детских конструкторов - 10мм, метизы там М4

Добавлено спустя 48 секунд:
Не вижу смысла делать платы под метизы отличные от М3. (3.2мм отверстия)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект OpenRobotics

Сообщение blindman » 26 сен 2008, 19:04

У кого есть время - плиз посмотрите схему и плату на предмет всяких косяков.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение Duhas » 26 сен 2008, 19:09

если не в игле будет то могу )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект OpenRobotics

Сообщение blindman » 26 сен 2008, 19:12

Не в игле не будет. Если только в картинку экспортировать.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект OpenRobotics

Сообщение =DeaD= » 26 сен 2008, 19:14

Ща глянем...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
