Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Duhas » 23 июн 2012, 13:40

толи лыжи не едут, толи я .. :x

Добавлено спустя 23 минуты 5 секунд:
кароча жопа ( не шьется.. 2 платы попробовал..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 23 июн 2012, 13:45

Тип бутлоадера какой указываешь у аврдюда? arduino или avr911? Попробуй другой указать?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Duhas » 23 июн 2012, 14:28

911, на скрине там все видно вроде что указываю.. и что дюд видит..

думаю уже по ISP пробовать шить.. свалил с кафедры.. чота лень седня ковыряться..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 23 июн 2012, 14:56

Попробуй указать тип бутлоадера arduino. Не верю, что у тебя 2 платы сразу накрылось. Что-то не так делается.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Duhas » 23 июн 2012, 15:00

в понедельник попробую.. хотя мб будет проще прошить программатором ) ну и есть еще 2 платы )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Romeo » 23 июн 2012, 15:36

У меня так же. 2 платы валяются. Раньше прошивались через блютуз нормально.
При приобретении новой перешивать её не стал - ссыкотно.
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 23 июн 2012, 16:15

Romeo, если не работают - вышли мне, попробую оживить и выслать обратно.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Duhas » 25 июн 2012, 05:33

указал ардуино - вроде прошилось.. в путти идут ЪЪЪЪЪ твердые знаки.. прошил другую прошивку - вапще ноль реакции.. пробую другую плату.. :(

не помогает.. я хз. скорости уже пробовал разные.. версии прошивки разные...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение avr123.nm.ru » 28 июн 2012, 13:56

сделай паузу - пару дней. затем сделать тест прошивку для uart и залить ее.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение .vkab » 28 июн 2012, 19:33

Duhas, попробуйте-ка теперь подключить оба джампера стабилизаторов напряжения (когда каждые пару секунд повторяется ъ или y-умляут).


--------------------------------------------------

У меня другой вопрос: почему-то контроллер перестал переводить в режим АЦП порты линии F. До прошивки отвечал на команду PMF0=A перезагрузкой, теперь просто молчит. В режимы In и Out переводится без проблем. На плате сняты джамперы объединения питания, VLOG, XTAL.
.vkab

Сообщения: 12
Зарегистрирован: 27 янв 2012, 03:03

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Duhas » 28 июн 2012, 20:22

какие оба? вы оп чем? у меня питается плата от УСб уарта ORовского..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение .vkab » 28 июн 2012, 20:26

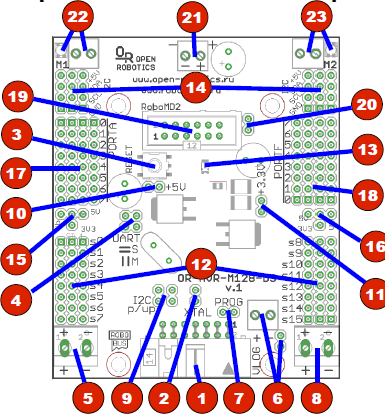

На картинке - джамперы 10 и 11.
Вложения
.vkab

Сообщения: 12
Зарегистрирован: 27 янв 2012, 03:03

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Duhas » 28 июн 2012, 20:32

мм, погляжу на днях.. 3.3 был снят, т.к. висело внешнее питание. про 5в ничего не скажу..

Добавлено спустя 1 минуту 48 секунд:
хотя судя по схеме модуля они нафиг не нужны при питании с шины RoboBus
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 28 июн 2012, 20:35

При использовании OR-USB-UART джампер 3.3В должен быть снят. 5.0В если тоже снять, то либо надо питание подать замкнув соответствующий solder-jumper на OR-USB-UART, либо питания 5.0В не будет, хотя это влияет только на сервоуправлялки, не на уарт и МК.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Duhas » 28 июн 2012, 20:37

Dead, а мыслей по моей проблеме не появилось ? :roll:

вопщем шьется все на ура.. а вот посля этого молчит как рыба.. стучался путтей. та же пуття с Ордуинкой работает на ура.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
