Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение =DeaD= » 13 окт 2009, 21:44

А какие выставлены перемычки на программаторе? :)

Шлейф правильно соединён? Не зеркально?

Ну и мультиметр конечно никто не отменял :)

Добавлено спустя 4 минуты 23 секунды:
Хотя по перемычкам программатора наверное отбой - там негде питание отключить.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение aldaris » 13 окт 2009, 21:58

Шлейф правильно...

Всем спасибо, всё заработало, в УСБ дело было , включить надо было, я думал повер загорится при появление питания, на вики сказано что питается от устройства, ну вот я и расчитывал на питание от контроллера, а одновременно их не подключал только поразень =).
Последний раз редактировалось aldaris 13 окт 2009, 22:07, всего редактировалось 1 раз.
aldaris

Сообщения: 26
Зарегистрирован: 21 янв 2009, 14:09

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение =DeaD= » 13 окт 2009, 22:06

Не знаю даже тогда...

1. Наличие питания на линии БП проверяли мультиметром?
2. Наличие питания логики (синий клеммник)?
3. Наличие питания +3.3В (джампер 3.3В и земля на синем клеммнике);

На программаторе:
4. Наличие питания +3.3В (пины + и gnd четырех-пинового разъема uart);

Добавлено спустя 2 минуты 2 секунды:
PS: Сорри, я на сегодня всё, выпадаю по биологическим причинам :) т.е. спать :) завтра с утра отвечу, если что.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение aldaris » 17 окт 2009, 15:05

Пытался прошить как в 7 уроке с помощью CVAVR, выбрал STK500, устройство встало на 3 порт, пытался прочитать текущую прошивку, пишет что не удалось подключится и возможные причины, в AVR Studio также соединения не удалось, пытался программно законектится пробывал с разными настройками - безрезультатно. В чём может быть причина? Драйвера встали нормально.
Спасибо.
aldaris

Сообщения: 26
Зарегистрирован: 21 янв 2009, 14:09

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение avr123.nm.ru » 17 окт 2009, 15:17

Возможно что-то на линиях программирования подключено и мешает прошивать. На стр. 7 написано какие это линии для ATmega128 - проверьте по схеме устройства. Попытайтесь максимально снизить тактовую частоту прошивания если это возможно - тогда сигналы можно подавать через резисторы 30-100 кОм на вход звуковой карты ПК и вы посмотрите есть ли расколбас на линиях с помощью звукового редактора ( или на слух :D ) или проги осцила для ПК. На выводе PEN должна быть лог "1" - проверьте.

Можно COM залогить программами для лога портов ( avr123.nm.ru/z4.htm ) и будет ясно кто справшивает-отвечает и что.
Последний раз редактировалось avr123.nm.ru 17 окт 2009, 15:18, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение =DeaD= » 17 окт 2009, 15:18

2aldaris: Как выставлены переключатели на программаторе? Можно фотку? Коннект к устройству уже удавался через USB-порт? Сам порт рабочий?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение avr123.nm.ru » 17 окт 2009, 15:23

Он пишет
aldaris писал(а):устройство встало на 3 порт.


Добавлено спустя 2 минуты 26 секунд:
Хорошобы посмотреть есди колебания на кварце. Но в любом слкчае можно подать такт от генераторов как на страничке 7 на ногу XTAL1 через резистор 400 - 1200 Ом - это безопасно. Прочитать фьюзы и проверить что они верно установлены.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение aldaris » 17 окт 2009, 15:42

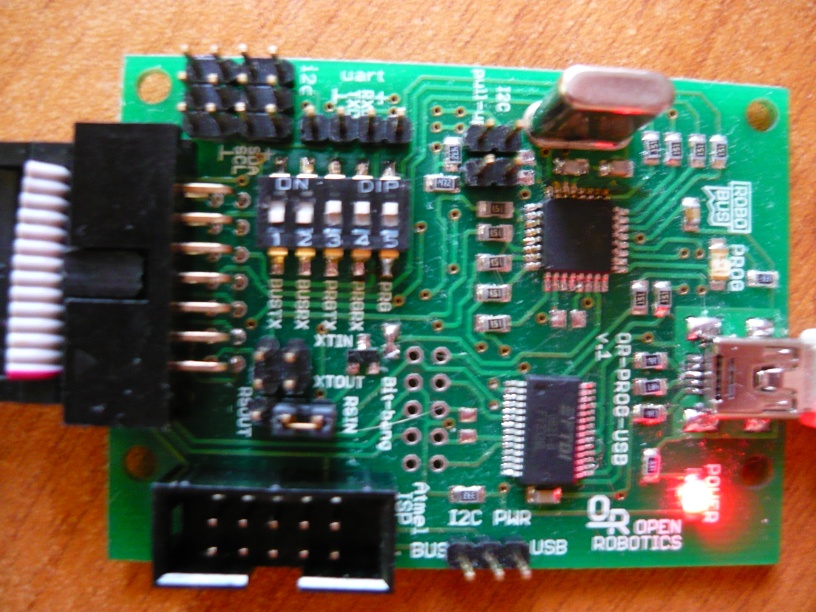

ПО поводу переключателей пытался и в режиме моста и в режиме программирования. Фотку, ну могу и фотку...
Я хотел прочитать текущую прошивку и открыть порт, что бы потом обмениваться данными с компом, пока как ещё сам процесс прошивки не запускал, с фьюзами разбираюсь...
По поводу колебаний, уфф ну был юсб осциллограф, но не под рукой....
Вложения
aldaris

Сообщения: 26
Зарегистрирован: 21 янв 2009, 14:09

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение =DeaD= » 17 окт 2009, 15:48

Ну если порт встал, то с FT232 всё ок, осталось перемычки на программаторе проверить (пока писал - вы их выложили, вроде всё ок), наличие питания модуля OR-AVR-M128-S и перемычку PROG ему надеюсь не ставили? :)

Кстати, при попытке начать программирование что пишет? Что программатор не найден или что чип не найден?

Добавлено спустя 50 секунд:
Светодиод PROG (зеленый вроде) при этом на программаторе загорается?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение aldaris » 17 окт 2009, 15:48

Нет, там только VLOG установил, больше ничего не трогал.. пока
На 1 страницы, у кого-то тоже не сразу получилось, наверное таже ситуация..
Скажите какие настройки подключения: управление потоком, чётность.... я попробую порт открыть да отправить что-рить
Щас программку ComVC скачал, разберусь и отпишусь, что там с портом...

Щас подконнектился к порту, но есть ли какой-нибудь тест, типа послать на порт комманду, получить ответ?
Последний раз редактировалось aldaris 17 окт 2009, 16:02, всего редактировалось 1 раз.
aldaris

Сообщения: 26
Зарегистрирован: 21 янв 2009, 14:09

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение =DeaD= » 17 окт 2009, 16:01

По настройкам портов - это разве что Setar скажет или blindman, у меня нету сейчас такого модуля :( я на блютузе + OR-PROG-USB-X(N) сижу :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение blindman » 17 окт 2009, 16:07

aldaris писал(а):Пытался прошить как в 7 уроке с помощью CVAVR, выбрал STK500

Программатор использует протокол STK500v2 - его выбирали?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение aldaris » 17 окт 2009, 16:10

Нет STK500/AVRISP, STK500v2- такого не нахожу =( Где, такой плагин загрузить)
Данные на порт, вроде как, уходят нормально...
Последний раз редактировалось aldaris 17 окт 2009, 16:12, всего редактировалось 1 раз.
aldaris

Сообщения: 26
Зарегистрирован: 21 янв 2009, 14:09

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение avr123.nm.ru » 17 окт 2009, 16:11

А ответов нету ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Модуль OR-AVR-M128-S: Контр. с расшир. поддержкой серв.

Сообщение aldaris » 17 окт 2009, 16:15

А есть какая-то команда, на которую предполагается ответ, я возможно до этого ещё не дочитал...
Пытаюсь подключиться студией - в лог ничего не сыпится, как только разберусь - отпишусь.
Прозвонил шлейф - целый
aldaris

Сообщения: 26
Зарегистрирован: 21 янв 2009, 14:09
