Re: Чайник и OR-BTM111-9.6

Сообщение blindman » 30 мар 2010, 10:59

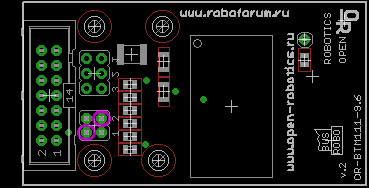

А как ноги закоротил и какие? Если при установленных перемычках и подключенном модуле - то так будет работать только если в МК не залита прошивка, которая использует ноги уарта. Надо перемычки на БТ модуле снять, и закоротить выводы отмеченные на рисунке
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 30 мар 2010, 11:35

кста, а вы чтоли зарегистрировали www.open-rbotics.ru и сделали редирект на нашу вики ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение blindman » 30 мар 2010, 11:39

А whois чего говорит?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 30 мар 2010, 11:41

видимо говорит что на тебя зарегистрирован )

хуиз не юзал несколько лет уже наверно ) и забыл о нем )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение pashteet » 30 мар 2010, 12:23

Я снял перемычки и установил закаротку, как у blindman на схеме, контроллер подключен по робобасу, есть ли в нем прошивка - для мееня остается загадкой :pardon:
Установил Blue Soleil IVT 2.6.0.9 - дрова на БТ-донгл. Com-порт находит, присваивает ему COM13. Перевел его на COM2 (через диспетчер устройств), выставил скорость 9600, открываю терминал (программу Александра) и ввожу текст, текст не возвращается. Прозванивал дорожки от микросборки - все нормально, а работать не хочет :unknown: Может есть еще какие-нибудь настройки порта?
Последний раз редактировалось pashteet 30 мар 2010, 12:37, всего редактировалось 1 раз.
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Чайник и OR-BTM111-9.6

Сообщение pashteet » 30 мар 2010, 12:26

Vooon писал(а):Проверь питание модуля, проверь те ли контакты замкнул.
Перезагрузи машину и проверь свой БТ-стек. Вроде под виндой бывают с ним проблемы.

А как проверить? Склоняюсь к тому, что проблемы именно со стороны компа. Помогите настроить, пожалуйста :oops:

Кстати, через обычный терминал не удалось отправить команду, почему-то не печатает в нем, с чем это может быть связанно?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Чайник и OR-BTM111-9.6

Сообщение blindman » 30 мар 2010, 12:49

pashteet писал(а):Кстати, через обычный терминал не удалось отправить команду, почему-то не печатает в нем, с чем это может быть связанно?

Локальное эхо не включено, наверно.

Я не знаю, как под Windows все это должно работать, но должны быть какие-то программы, которые показывают Bluetooth-устройства в зоне видимости - видишь модуль с компа? Кроме того, при подключении должен запрашиваться пароль - он на этих модулях 0000
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Чайник и OR-BTM111-9.6

Сообщение pashteet » 30 мар 2010, 13:16

да да да, все это есть, делаю все точно так, как описывал Мастер на первой странице, и модуль видит, и пароль спрашивает и назначает ему com13. Я вот думаю, можт дело в том, что я ком-порт переназначил :unknown:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 30 мар 2010, 13:18

ну так убить все что поставилось и поставить заново )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение pashteet » 30 мар 2010, 13:19

Дело в том, что в программе Александра всего 8 сом портов, и она никак не хочет работать с 13-м
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 30 мар 2010, 13:26

ну так попробовать для начала гипертерминалом если с ним все ок - то далее ковырять винду до достижения удобных
настроек...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение pashteet » 30 мар 2010, 13:29

блин, вообще ппц, сейчас воткнул другой БТ донгл (класс 1) , так он вообще модуль не находит =(
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Чайник и OR-BTM111-9.6

Сообщение pashteet » 30 мар 2010, 13:30

Duhas писал(а):ну так попробовать для начала гипертерминалом если с ним все ок - то далее ковырять винду до достижения удобных
настроек...

а как настроить гипертерминал? У меня он не хочет отображать то, что я печатаю
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 30 мар 2010, 13:42

когда заходишь в свойства - там где выбирается ком порт, еще есть вкладка параметры, тык туда, там тык кнопку параметры ASCII, там вроде бы вторая галка сверху - отображать вводимые символы....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение pashteet » 30 мар 2010, 13:45

Буквы в терминале стали отображаться, но ответ так и не приходит =(
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович
