Чайник и OR-BTM111-9.6

Сообщение Master » 27 апр 2009, 22:20

Нету больше сил терпеть пока разведу плату.
Купил седня BT-USB написано на коробке оба 2.0 90грн.

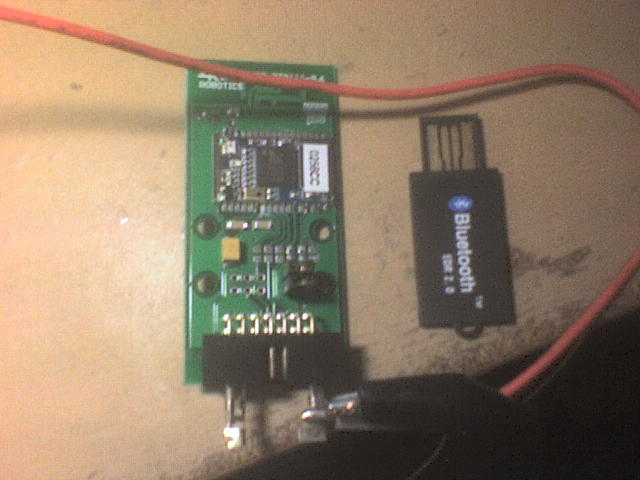

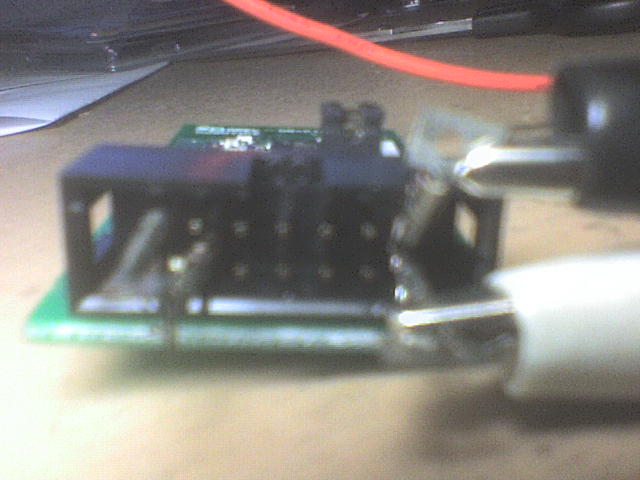

Вот таким макаром подрубил OR-BTM111-9.6 3.3, GND, а RxD и TxD закоротил. Теперь можно это дело подрубать, чета я очкую (с)?
Потом включаю программку которая шла с BT-USB и пытаюсь найти новое устройство, которое должно определится как СОМ порт? И дальше обычным терминалом передаю и получаю обратно что нибудь, т. к. xD и TxD закорочены. Все правильно?
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Чайник и OR-BTM111-9.6

Сообщение galex1981 » 27 апр 2009, 22:27

По идее все верно, подключай, переданный сигнал через USB BT должен вернуться в терминал
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Чайник и OR-BTM111-9.6

Сообщение =DeaD= » 27 апр 2009, 22:31

Как бы на фотке нифига не видать, что она есть, фотка, что нету :)

TX\RX коротнуть - 100% ничего не сделается, а питание перепроверь, а то оно сдуется быстро, если не так питание подать...

Добавлено спустя 1 минуту 6 секунд:
Я на 1 модуле коротнул землю и +3.3В, так у меня индуктивность раскалилась - я палец об неё обжог :( дня три потом я про модуль помнил :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Чайник и OR-BTM111-9.6

Сообщение Master » 27 апр 2009, 22:39

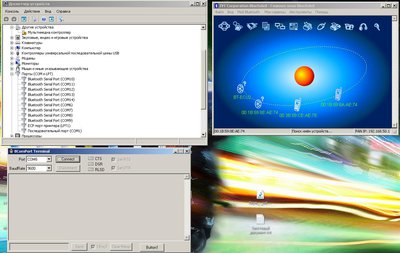

Ужас какой и что теперь с этим делать?
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Чайник и OR-BTM111-9.6

Сообщение galex1981 » 27 апр 2009, 22:41

Ну 2 телефона понятно, а почему 2 устройства BT? Или это глюк?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Чайник и OR-BTM111-9.6

Сообщение Master » 27 апр 2009, 22:43

И где нужно какой-то пин вводить? Я просто никогда раньше с БТ никакими дело не имел, у меня его даже на телефоне нету :oops:

Добавлено спустя 34 секунды:

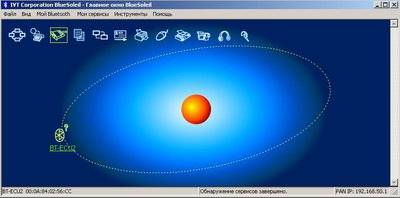

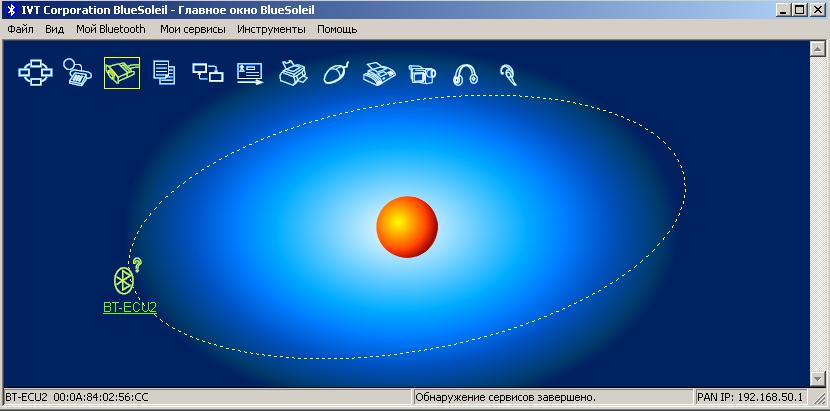

Включил выключил осталось одно BT-ECU2

Добавлено спустя 12 секунд:
А телефоны пропали.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Чайник и OR-BTM111-9.6

Сообщение galex1981 » 27 апр 2009, 22:44

Значит BT-ECU2 оно и есть, щелкни дважды на нем, должен показать сервисы
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Чайник и OR-BTM111-9.6

Сообщение Master » 27 апр 2009, 22:49

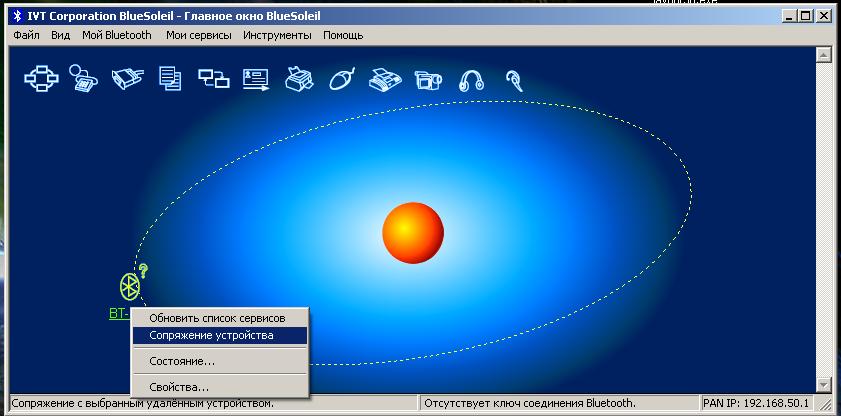

Если 2 раза пишет ошибку, походу определяет что это СОМ.

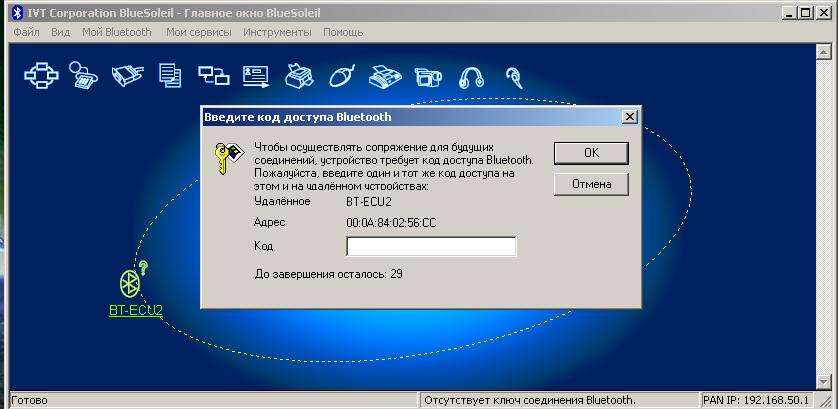

Но можно вот так, походу сюда вводить 0000 ?
Вложения
Двойной клик
Последний раз редактировалось Master 27 апр 2009, 22:49, всего редактировалось 1 раз.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Чайник и OR-BTM111-9.6

Сообщение galex1981 » 27 апр 2009, 22:49

слушай а если запустить терминал и соединиться с этим портом, проверить надо правда какой по номеру порт
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Чайник и OR-BTM111-9.6

Сообщение Master » 27 апр 2009, 22:57

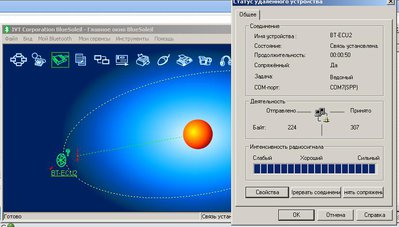

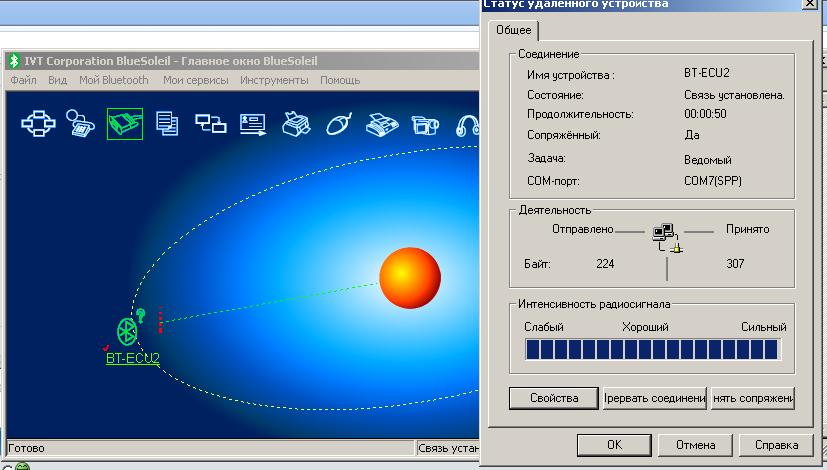

Походу я наврал ошибки нет он соединился и сказал что СОМ 7
Щас мучаю терминал, ничего обратно не приходит.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Чайник и OR-BTM111-9.6

Сообщение galex1981 » 27 апр 2009, 22:58

Скорость, настройки правильно выставил терминала?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Чайник и OR-BTM111-9.6

Сообщение MiBBiM » 27 апр 2009, 22:59

да блин чо вы так быстро пишете. два сообщения уже пришлось удалить :crazy:
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Чайник и OR-BTM111-9.6

Сообщение =DeaD= » 27 апр 2009, 23:02

У меня еще там муть какая-то - при коннекте с модулем заюзываются несколько ком-портов, реальный с модулем только один, подозреваю что остальные для настройки, но х.з.

Добавлено спустя 37 секунд:
2Master: Попробуй выкинуть BlueSoleil, я без него работаю и всё ок. Встроенной виндовой шняжкой для блютузов.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Чайник и OR-BTM111-9.6

Сообщение Master » 27 апр 2009, 23:03

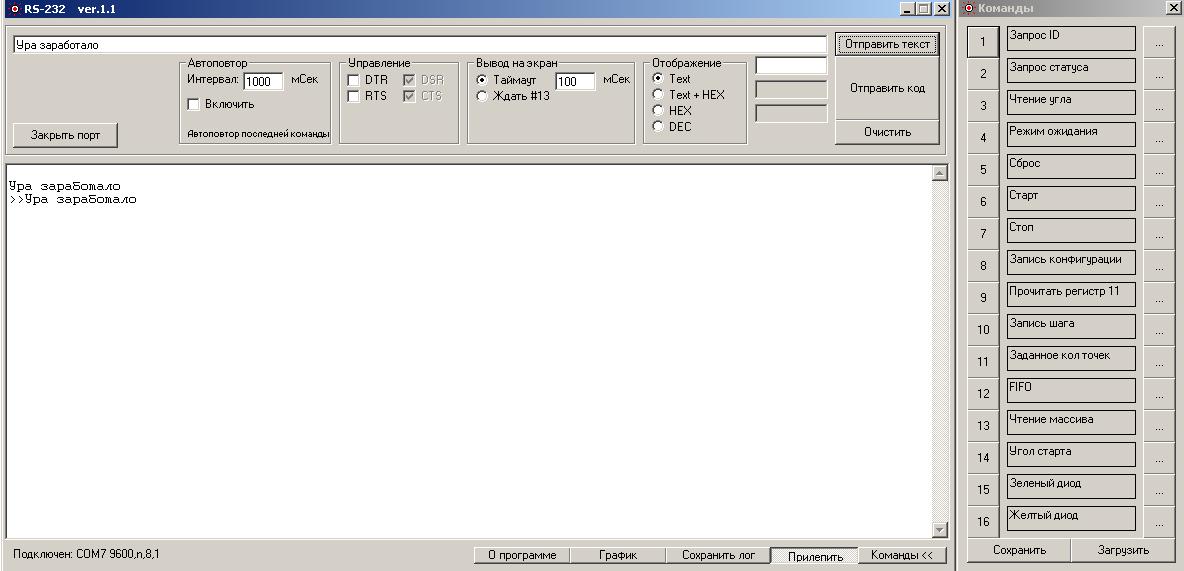

Ура заработало, юзал прогу Александра, чета демка которая шла к компонентеу BCcom не хочет работать.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Чайник и OR-BTM111-9.6

Сообщение yak-40 » 27 апр 2009, 23:05

Не со всеми девайсами виндосовская шняга работает :(
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
