Сообщение flyroman » 27 ноя 2010, 21:45

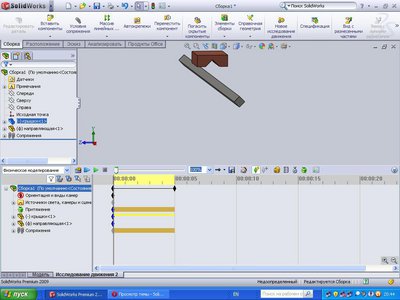

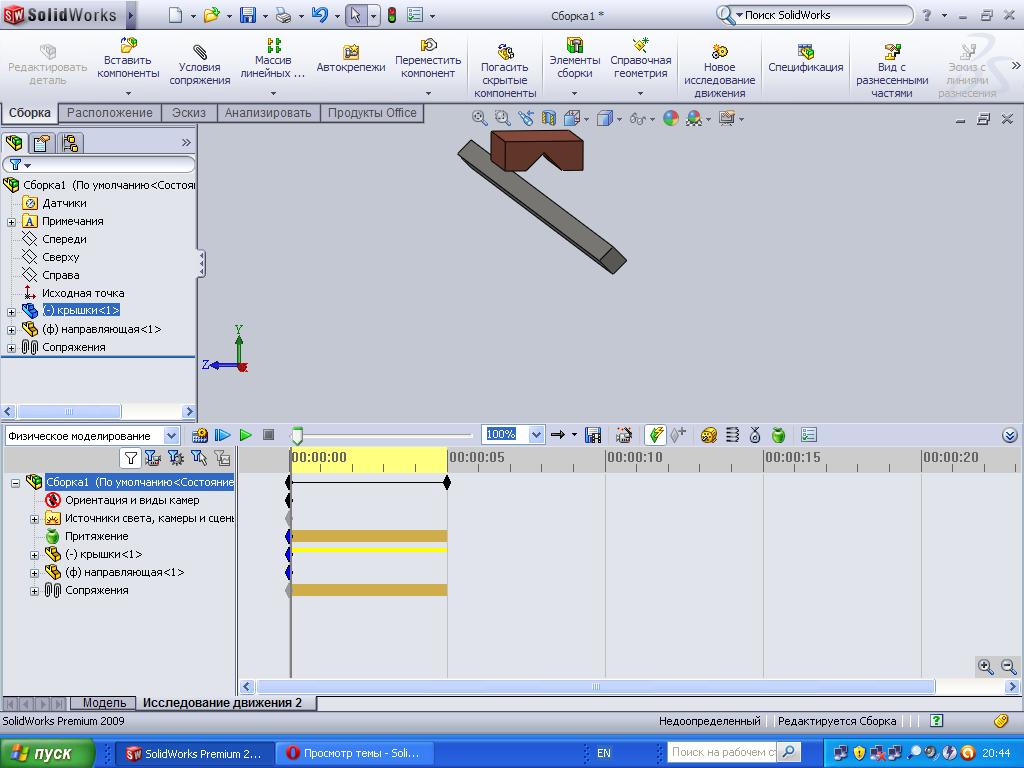

ребят, вот пытаюсь смоделировать движение (Исследование движения):

но, почему деталь насквозь пролетает?


материал у деталей указал....нижнюю деталь "Зафиксировать" сделал....
что неправильно делаю? Уроков на эту тему найти не могу....если можете на урок укажите хотя бы...

Добавлено спустя 3 минуты 30 секунд:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Solidworks

Сообщение =DeaD= » 27 ноя 2010, 22:17

Наверное оно движения только по сопряжениям исследует, то есть столкновение твердых тел полноценное не проводит.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение flyroman » 27 ноя 2010, 23:07

а, ну это если я сделаю....параллельность там, касаемость и т.п.?...
Последний раз редактировалось flyroman 27 ноя 2010, 23:30, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Solidworks

Сообщение Grem » 27 ноя 2010, 23:21

а, ну это если я сделаю....параллельность там, касаемость и т.п.?...

Без разницы.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: Solidworks

Сообщение flyroman » 27 ноя 2010, 23:31

блин , а зачем тогда Сила тяжести указывается....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Solidworks

Сообщение EdGull » 15 фев 2011, 22:31

рисую в эскизе квадрат
в "сварных деталях" по этому эскизу накладываю квадратную трубу (допустим 25х25 толщина 1мм)
как теперь указать наружные размеры получившейся детали, а не в эскизе?
тупо ведь все время пересчитывать в уме по осям трубы
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение =DeaD= » 15 фев 2011, 22:37

Может быть на боковой поверхности детали создать эскиз в котором указать размеры между нужными точками?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение EdGull » 15 фев 2011, 23:18

не прокатило
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение =DeaD= » 15 фев 2011, 23:33

Выложи деталь в которой какой-то размер надо задать.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение EdGull » 15 фев 2011, 23:36

Деталь12.zip
(83.61 КиБ) Скачиваний: 0
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение =DeaD= » 16 фев 2011, 00:05

Файл не открылся, у меня SW2009, но я попробовал сам повторить. Не прокатило, но в принципе можно создать эскиз сечения вплотную внешним краем к траектории - тогда внешний край получившейся детали будет строго по траектории.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение EdGull » 16 фев 2011, 00:12

проблема в том, что солид не дает после формирования детали изменять ее размеры, только через изменение эскиза, а это страшно не удобно.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение =DeaD= » 16 фев 2011, 00:20

Но в целом я пожалуй солид понимаю - после формирования детали определять исходные эскизы через итоги их хитрой комбинации - так еще задачка. Возможно стоит использовать более простой способ формирования деталей, через "вытянуть" или как там его. Тогда обратный расчет эскизов будет возможен.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Solidworks

Сообщение EdGull » 16 фев 2011, 15:04

где в солиде посмотреть площадь поверхности одной стороны детали?
я нашел только общую площадь детали
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Solidworks

Сообщение EIN_ENGEL » 16 фев 2011, 15:37

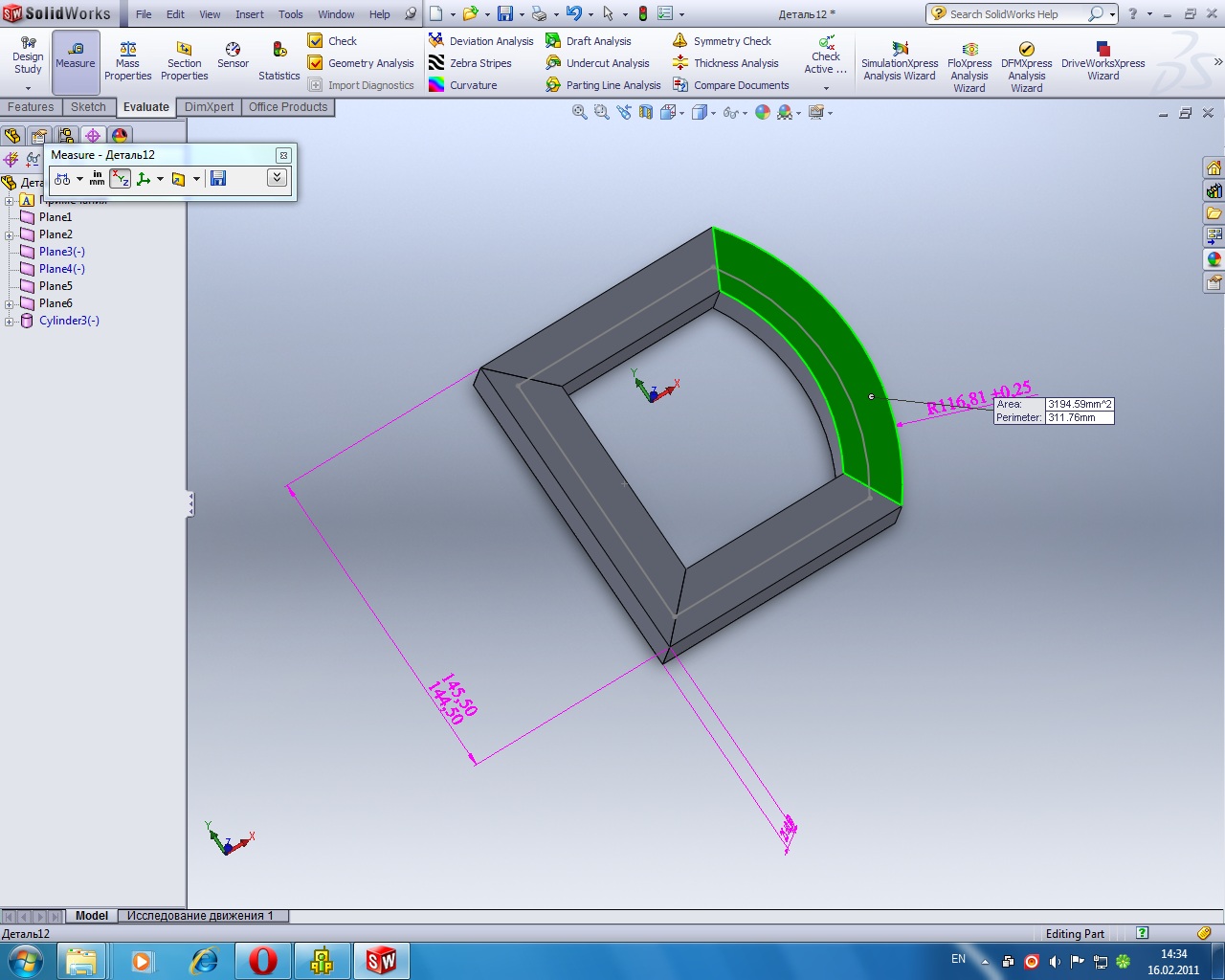

размеры - Дим Эксперт, или просто размеры как в эскизе, но без создания эскиза.
Свойства грани - Evaluate -> Measure.
Аватара пользователя
EIN_ENGEL

Сообщения: 496
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab
