Re: Solidworks

Сообщение Ворон » 19 дек 2009, 12:20

не согласен рисовалка лучче у солида, компас просто дешевле стоит,и потомуего изучают чаще в гос учереждениях

Добавлено спустя 4 минуты 25 секунд:
2 Sailanser пробовать и сделать разница только в затраченном времени, а формы литниковые кошерно делать конусные :wink:
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Solidworks

Сообщение setar » 11 май 2010, 15:09

Вопрос : можно ли в сборке использовать другие сборки с сохранением сопряжений?

Поясню - моделирую шестинога, хочу сделать сборку "лапа" и вставить шесть таких на общую сборку.
столкнулся с тем что вся сборка "лапа" перемещается как единый блок (не обрабатываются вложенные в нее сопряжения)

Это ограничение программы или я не нашел каких то кнопочек/свойств ??
Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Solidworks

Сообщение Duhas » 11 май 2010, 17:17

т.е. нельзя гнуть в новой сборке гнущуюся до этого лапу?

вроде бы иначе никак...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Solidworks

Сообщение setar » 11 май 2010, 17:39

да, именно так, гнуть лапу из общей сборки не получается.

Видимо придется копировать (есть такой редим копировать вместе с сопряжениями на новое место)
Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Solidworks

Сообщение Ворон » 11 май 2010, 20:07

как сборку ее нельзя гнуть))а вот нажав "разбить сборку" , после ее вставки - вы получите то что вам хочется. гнущуюся ногу в новом объекте))
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Solidworks

Сообщение setar » 12 май 2010, 02:06

понял, спасибо :)
Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Solidworks

Сообщение Zeus » 17 май 2010, 17:27

Solid, компас,... главное хвост ;)
Я вот в автокаде все рисую давно и нормально получается.

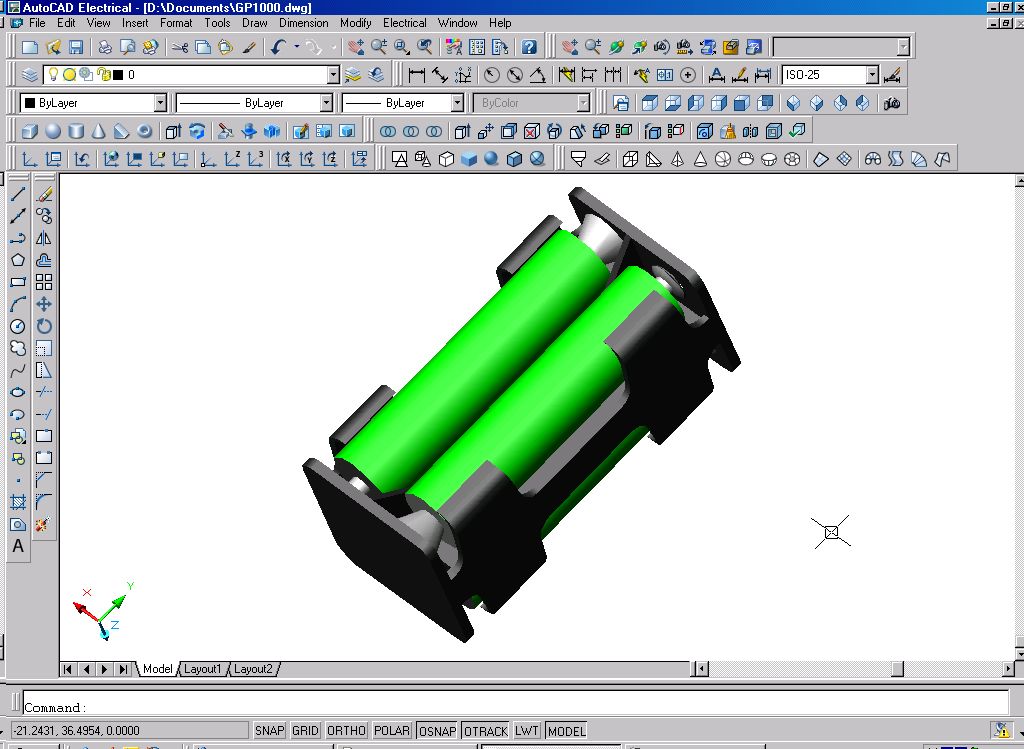

Сегодня за 1 час нарисовал в реальном масштабе держатель батареек ААА с батарейками внутри. Причем корпус и батарейки разные объекты, так что батарейки можно вынуть и корпус повращать без них.
Новый рисунок.jpg
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 862
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Solidworks

Сообщение setar » 17 май 2010, 17:36

никто не спорит - дело привычки и большинства в сообществе.
Мы например модельками меняемся солидворкса :)
хотя конечно можно через импорт и экспорт, но как говорится возможны варианты.
я в автокаде раньше тоже работал, солид более дружелюбен к пользователю, проще (но менее профессионален в плане подготовки проэктов к промышленной обработке)
Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Solidworks

Сообщение Zeus » 17 май 2010, 17:55

Если экспорт или импорт попробовать сделать, то какое расширение файлов под Solid необходимо?
Solid может из *.dwg импорт сделать?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 862
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Solidworks

Сообщение setar » 17 май 2010, 18:06

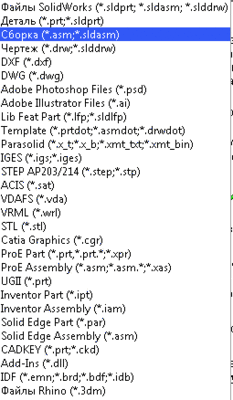

вот из чего можно импорт сделать:
Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Solidworks

Сообщение Zeus » 17 май 2010, 18:11

Можешь посмотреть в Solide
то что я выше на картинке нарисовал
здесь:
GP1000.rar
(76.33 КиБ) Скачиваний: 0

Откроет Solid импортом или нет?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 862
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Solidworks

Сообщение setar » 17 май 2010, 18:30

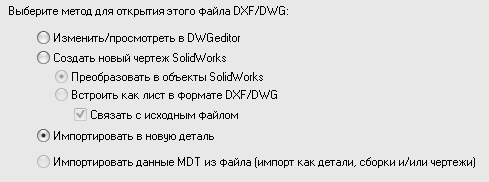

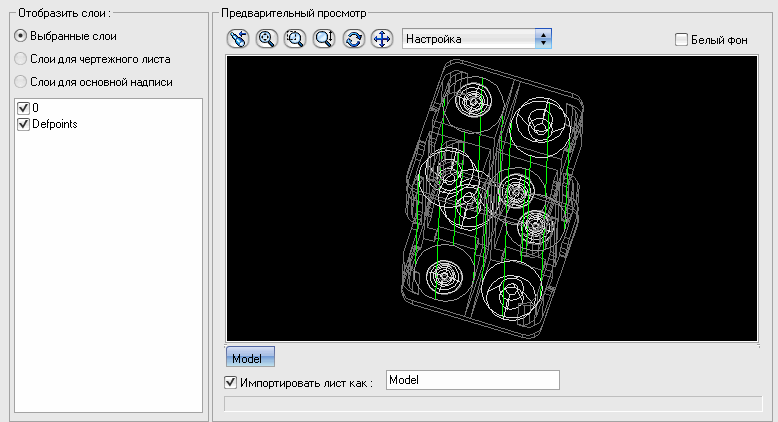

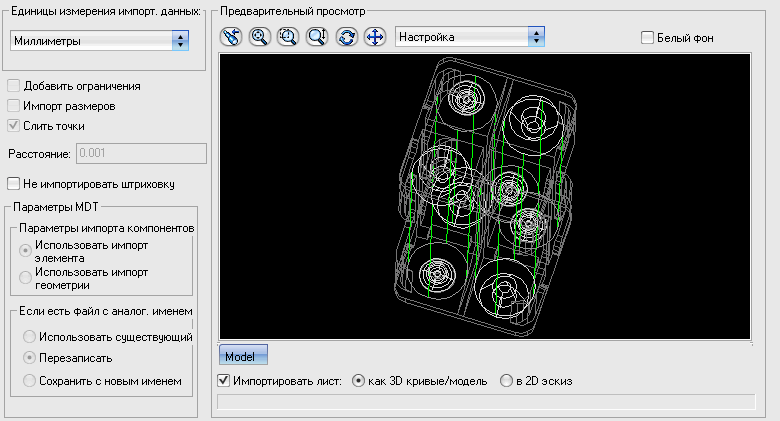

в общем то со второго раза (первый раз кликая по умолчанию я получил чертеж) :)

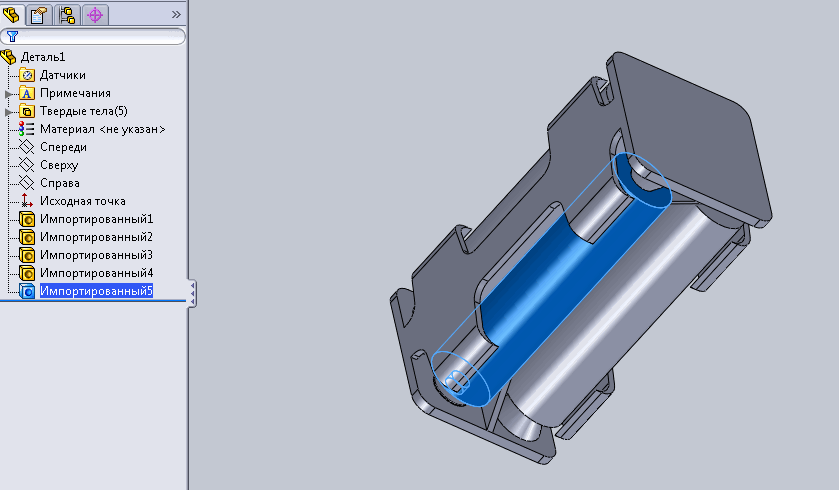

всё открылось:



Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Solidworks

Сообщение Zeus » 17 май 2010, 19:00

Здорово :)
Ты говоришь народ обменивается моделями, а есть здесь на сайте библиотека моделей для обмена? Или это только в личку по запросу?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 862
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Solidworks

Сообщение Myp » 17 май 2010, 19:21

гдето тут есть тема там модельки разные.
ну и так по ходу дела в разных темах )
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17818
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Solidworks

Сообщение setar » 17 май 2010, 22:10

здесь это, пока тема не очень развитая - поэтому не выделена в раздел
Аватара пользователя
setar
Site Admin

Сообщения: 10675
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
